Квадрокоптер JJRC H68: дешевый и качественный

Содержание:

Квадрокоптер JJRC H68 – это один из лучших вариантов из бюджетного ценового сегмента (цена модели в 2019 году стоит около 4-5 тыс. рублей), очень напоминающий известный Phantom 4. Дрон в первую очередь предназначен для новичков пилотирования: он прочный, надёжный и оснащён датчиками стабилизации, ввиду чего неопытному пилоту сложно будет его разбить. Квадрокоптер оснащён литий-полимерной АКБ на 1800 мА*ч, чего достаточно для двадцатиминутного полёта. Управление осуществляется посредством приложения на смартфоне. Кроме этого управлять полётом можно с помощью гироскопа телефона: куда вы будете наклонять устройство, в ту же сторону будет лететь беспилотник. Обзор этих и других эксплуатационных и функциональных возможностей JJRC H68 мы рассмотрим в данной статье.

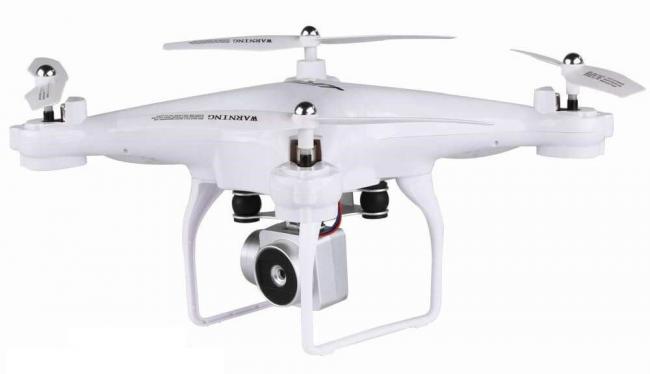

Внешний вид

Корпус квадрокоптера изготовлен из прочного пластика и выпускается в двух цветовых решениях: белый и чёрный. Размеры корпуса совсем небольшие, они составляют всего 325х325х110 миллиметров, однако конструкция дрона не складная. Поэтому заранее необходимо предусмотреть вопросы безопасной транспортировки. Вес JJRC H68 – 152,7 грамма.

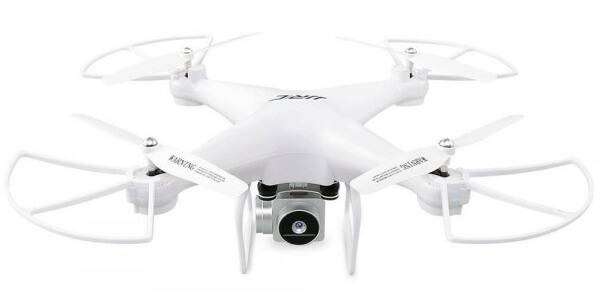

Белый

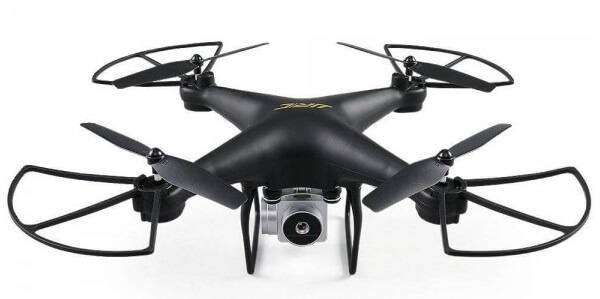

Черный

Вид сбоку

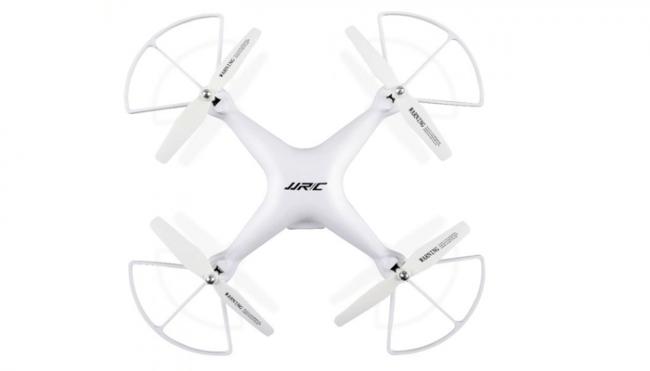

Вид сверху

Во время полётов в тёмное время суток ориентироваться можно благодаря четырём ярким светодиодным огням: паре зелёных в передней части и паре синих огней в задней части. В целях экономии заряда аккумулятора, подсветку можно отключать с пульта управления.

Комплектация

Комплект поставки JJRC H68 содержит компоненты:

1. Квадрокоптер.
2. Два аккумулятора.
3. Пульт управления.
4. Камера с подвесом.
5. Держатель для смартфона.
6. USB-кабель для зарядки.
7. Комплект ведущих винтов (4 шт.) + запасные винты (4 шт.).
8. Защита для пропеллеров.
9. Шасси (4 шт.).
10. Отвёртка.
11. Инструкция по эксплуатации.

Комплектация JJRC

Беспилотник и его комплектующие упакованы в большую фирменную коробку. Не так давно также на рынке появилась обновлённая модификация коптера H68G с GPS-системой.

Конструкция

Камера

В нижней части квадрокоптера JJRC H68 закреплена съёмная широкоугольная Wi-Fi-камера разрешением 720Р. Wi-Fi-камера способна транслировать видео в онлайн-режиме, которое можно просмотреть прямо со смартфона в установленном приложении. Она закреплена на стандартном подвесе со специальными антивибрационными шариками (подушками).

Камера

Для получения оптимального поля обзора можно производить регулирование наклона камеры вручную вверх-вниз в пределах 0-45°. Для защиты камеры и обеспечения мягкого приземления предусмотрены высокие посадочные шасси.

Грузоподъёмность JJRC H68 позволяет заменять комплектное устройство для съёмки иными моделями. Но из-за малого веса самого квадрокоптера отсутствует возможность установки таких камер как GoPro.

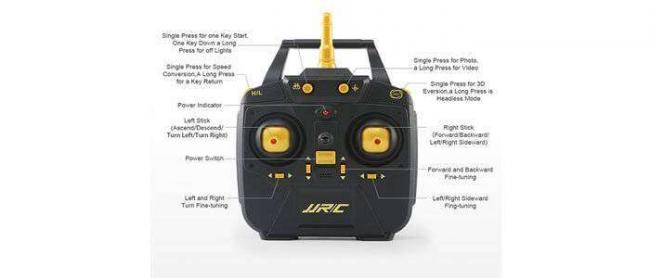

Пульт управления

Модель JJRC H68 имеет пульт управления, схожий с версией квадрокоптера X1. На передней панели, кроме обыкновенных стиков, располагается ещё четыре переключателя и две кнопки управления (для запуска, остановки, переключения освещения, фото/видео). В то время как левая кнопка позволяет производить переключения между скоростями полёта «Высокий» и «Низкий», правая кнопка позволяет запустить режим 3D flipp&rolls.

Пульт

Питание пульта осуществляется от четырёх элементов питания типа «АА», однако их необходимо докупать отдельно, поскольку в базовую комплектацию они не включены.

Программное обеспечение

Для управления полётом и приёма видео с квадрокоптера H68 можно использовать ваш смартфон, на который устанавливается специальное мобильное приложение JJRC для Android 4.4.4 и выше, а также iOS 8.0 и выше.

Батарея и зарядка

В дроне JJRC H68 установлена литий-полимерный аккумулятор ёмкостью 1800 мА*ч и напряжением 3.7 В. Полного заряда аккумулятора хватает на двадцать минут автономного полёта, при этом длительность подзарядки составляет около двух с половиной часов.

Моторы

Квадрокоптер оснащён четырьмя электромоторами. Двигатели аппарата коллекторного типа с приводом через шестерню. Отличительными характеристиками коллекторных двигателей являются малые габариты и масса, а также низкая стоимость, что сделало беспилотник JJRC H68 более доступным для покупателей. Однако они обладают меньшим эксплуатационным сроком и надёжностью, нежели бесколлекторные. При частом применении дрона в условиях повышенной влажности и запылённости, износ электродвигателей ещё больше ускоряется. Поэтому заранее стоит задуматься о покупке запасных моторов.

Также использование коллекторных моторов влияет на повышенный уровень шума, издаваемый устройством при работе.

Технические характеристики

Обзор технических характеристик квадрокоптера JJRC H68 сведен в таблицу:

Вес	152,7 г
Габаритные размеры	325х325х110 мм
Питание	Li-Po аккумулятор 3.7 В 1800 мА*ч
Длительность полёта	До 20 минут
Время подзарядки	160 минут
Дальность полёта	100 м
Частота радиоканала	2,4 ГГц
Стабилизация	6-осевой гироскоп
Камера	2 Мп (1280х720) HD, Wi-Fi
Формат записи	Видео MP4, фото JPEG

Функциональные возможности

Рассмотрим, какие функции и режимы предусмотрены в квадрокоптере JJRC H68:

• удержание высоты;
• FPV-режим (обзор от первого лица);
• Headless flight mode;
• 3D-флипы (перевороты на 360°).

FPV

Также имеется функция автоматического взлёта и посадки, калибровки нажатием одной кнопки, возможность задания плана полёта и регулирование режима расхода (всего предусмотрено три режима расхода).

Квадрокоптер оснащён акселерометром, позволяющим удерживать заданный уровень высоты. Это значительно облегчает работу с устройством, им можно управлять даже одной рукой.

Удержание высоты

Как мы уже говорили в обзоре ранее, беспилотник JJRC H68 отлично подойдёт для пилотов-новичков: так, если пользователь по какой-либо причине вынужден отвлечься от использования дрона, благодаря акселерометру он не упадёт резко на землю и не взлетит в небо, а будет оставаться на той же высоте.

Преимущества и недостатки

Плюсы:

1. Цена.
2. Приятный дизайн.
3. Светодиодные огни.
4. Небольшие размеры.
5. Продолжительное время полёта.
6. Регулируемая широкоугольная Wi-Fi-камера.
7. Шести осевой гироскоп.
8. Удержание высоты.
9. Headless mode.
10. 3D-флипы.
11. FPV.
12. Автовзлёт/автопосадка.
13. Управление со смартфона.

Минусы:

1. Не складная конструкция.
2. Коллекторные двигатели.
3. Уровень шума.
4. Невысокое качество съёмки при недостаточном уровне освещения.

Также важно обратить внимание, что из-за малого веса нельзя использовать квадрокоптер на открытой местности при сильном ветре. В остальном этот беспилотный летательный аппарат имеет множество достоинств по сравнению с устройствами этой же ценовой категории.

Напоследок рекомендуем просмотреть видео обзор JJRC H68:

Аналоги:

• Xiaomi MiTu Minidrone 720P
• Syma X8Pro
• Eachine E58
• JXD 507W
• MJX Bugs 8
• 1 TOY Gyro-Hawk Eye Т10800
• WL Toys Q626

—>

Этот квадрокоптер рассчитан в первую очередь для новичков. Это обусловлено ценой и датчиками стабилизации, благодаря им будет очень трудно разбить этот аппарат. Управляется он с помощью телефона (написано ниже), также можно включить режим управления с помощью гироскопа телефона, куда вы наклоните телефон — туда и полетит квадрокоптер.

Не стоит летать слишком далеко, заявленная производителем дальность полета около 100 метров. К тому же он очень легкий, всего 152 грамма, из этого делаем вывод — в сильный ветер лучше не летать, будет сносить.

В дополнение к новым функциям нового квадрокоптера JJRC H68, таким как: зависание и режим heandless, это когда убирается понятие перед/зад у квадрокоптера, время полета значительно увеличилось, теперь дрон может летать до 20 минут.

У H68 на нижней части закреплена камера с разрешением 720Р, висит она на простом подвесе со специальными антивибрационными подушками. Уровень наклона камеры регулируется, можно делать наклон почти вертикально вниз (45*).

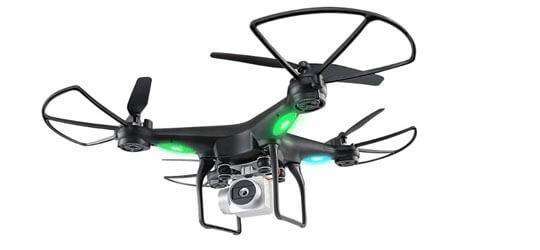

Для вечерних и ночных полетов на квадрокоптере есть светодиоды, спереди зеленые, сзади синие.

Технические характеристики JJRC H68

• дизайн похож на Phantom;
• 6-осевой гироскоп для стабилизации;
• очень долгое время полета, до 20 минут;
• подвесная камера 720P с регулируемым углом наклона (0 ~ 45°);
• передача видео в реальном времени по WiFi (FPV);
• headless flight mode (intelligent orientation);
• наличие барометра для удержания высоты (зависание);
• два режима полета (быстро/медленно);
• 3D трюки: флипы и роллы;
• время зарядки: 160 минут;
• вес: 152,7г;
• дальность полета около 100 метров.

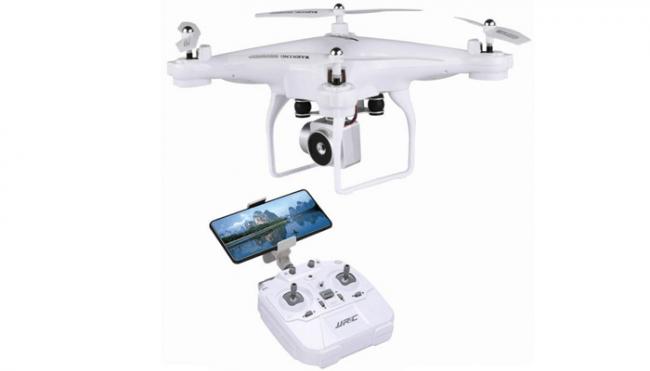

H68 поставляется с таким же пультом управления, как и версия JJRC X1. На пульте кроме стиков управления есть еще несколько кнопок. Они управляют режимами полетов, включают и отключают видео/фото и так далее:

Квадрокоптер продается в двух цветовых вариантах — классический белый и черный.

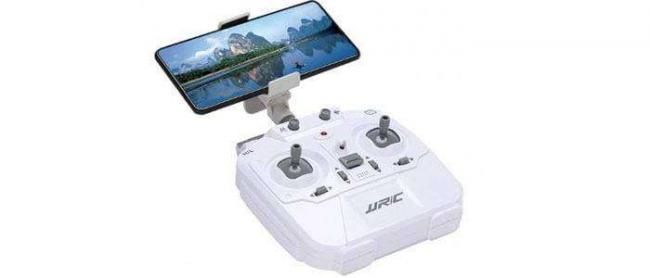

Для того, чтобы принимать видео с квадрокоптера, понадобится ваш смартфон. Для этого устанавливается специальное приложение под названием JJRC, его можно скачать как для Android, так и для iOS в официальных репозиториях (апп стор и гугл плей). Окно управления выглядит вот так:

Размеры у квадрокоптера довольно большие: 32,5 х 32,5 х 11см:

Видео

В набор JJRC H68 входит

• пульт управления;
• камера 720P с антивибрационным подвесом;
• аккумулятор 3.7V 1800mAh LiPo;
• USB зарядник (JST);
• 4 запасных пропеллера;
• 1 набор защиты пропеллеров;
• отвертка;
• инструкция.

Купить квадрокоптер JJRC H68: https://goo.gl/EiwBzu

Компактный бюджетный квадрокоптер JJRC H68 предназначен, в первую очередь, для использования новичкам или детьми 16+. Ценовая категория модели делает дрон доступным практически для каждого. При этом наличие режима от первого лица обеспечивает простое управление, а система датчиков и гироскопов снижает риск аварии. Внешне H68 drone напоминает модель Syma, а дополнительной привлекательности дизайну придают расположенные на корпусе яркие светодиоды.

Презентация

Спецификация модели

Основные характеристики JJRC H68 Bellwether:

• камера: 2 МП (HD);
• формат записи: видео MP4, фото JPEG;
• угол наклона камеры: до 45 градусов (с пульта);
• каналы управления: 4;
• гироскоп: 6 осей;
• аккумулятор: 1800 мАч, время зарядки – 160 мин;
• время полёта: 18-20 мин;
• дальность полёта: 100 м;
• встроенные модули: акселерометр, Wi-Fi 2,4 ГГц (для управления и передачи видео FPV);
• размеры: 32 х 32 х 11 см;
• вес: 152,7 г.
• вспомогательные режимы работы: Headless flight mode, 3D-трюки, FPV, 2 скорости.

Для управления устройством может понадобиться смартфон. Требования к гаджетам– операционная система iOS 8.0 и выше или Android 4.4.4 и более современная версия.

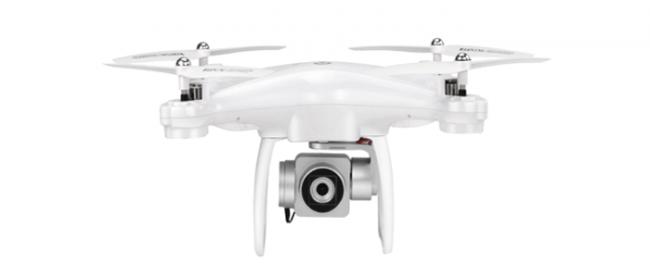

Внешний вид

•
•
•
•

•
•
•
•

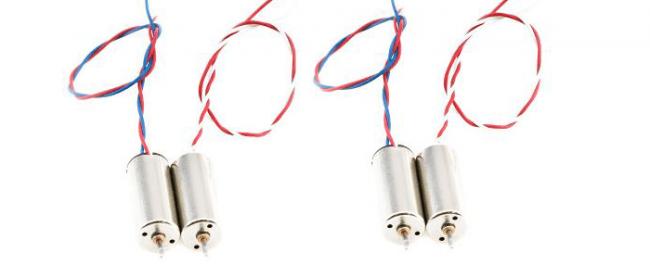

Моторы и винты

Для поднятия в воздух квадрокоптер JJRC H68 использует 4 электромотора и такое же количество винтов. Двигатели дрона – коллекторные с приводом через шестерню. Их отличиями является доступная стоимость, небольшие размеры и масса. Благодаря использованию таких моторов цена модели получилась доступнее, чем у моделей с бесколлекторными устройствами.

Надёжность коллекторных электродвигателей невысокая. В процессе работы изнашиваются графитовые щётки и коллектор, по которому они скользят. При частом использовании и эксплуатации в условиях повышенной влажности или запылённости процесс износа моторов ускоряется.

Смарт режимы

Удержание высоты

Для удержания на определённом уровне в воздухе JJRC H68 Professional Drone комплектуется акселерометром. Это обеспечивает ему сохранение высоты для получения фото или видео. Кроме того, модель способна работать в 3 режимах – «безголовом» (Headless flight mode), FPV и выполнять 3D-трюки.

Headless flight mode

«Безголовым» режим называется из-за того, что при управлении нет значения, в каком направлении повёрнут дрон. Эта функция максимально упрощает контроль коптера в пространстве.

3D-трюки (флипы)

При поднятии дрона в воздух и нажатии одной кнопки, дрон делает эффектный переворот вокруг своей оси.

FPV

Наличие режима FPV позволяет подключить смартфон к пульту и получать на его экран изображение с камеры. Обзор от первого лица упрощает управление и позволяет смотреть видео в режиме реального времени. При желании, можно делиться полученными с камеры данными в социальных сетях.

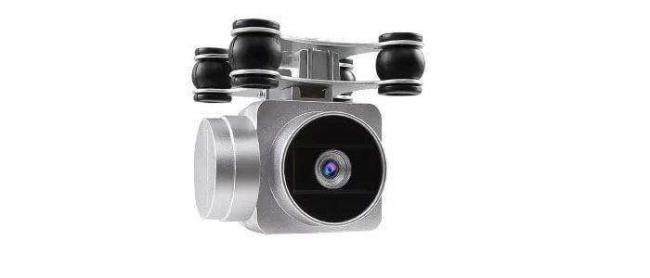

Камера и подвес

В нижней части квадрокоптера расположена небольшая камера с разрешением съёмки 720p. Она установлена на подвесе, конструкция которого включает специальные подушки (демпферы) для компенсации вибрации. Уровень наклона камеры может регулироваться в пределах 0-45 градусов, что позволяет изменить направление съёмки. Наклонять устройство можно с пульта или смартфона.

Характеристики камеры

Выполняя обзор JJRC H68, трудно обойти вниманием характеристики его камеры. Разрешение устройства – 2 МП или 1280×720 пикселей. Формат HD позволяет получить фотографии и ролики среднего качества. Их не получится использовать для монтажа профессионального видео, но для домашнего альбома параметров камеры достаточно.

Грузоподъемность JJRC H68 позволяет заменить комплектное устройство для съёмки другими моделями. Хотя из-за небольшого веса самого аппарата на нём нельзя монтировать такие камеры как GoPro. Качественные и надёжные модели известного американского производителя электроники для спорта и активного отдыха весят слишком много, чтобы поднимать их с помощью такого дрона.

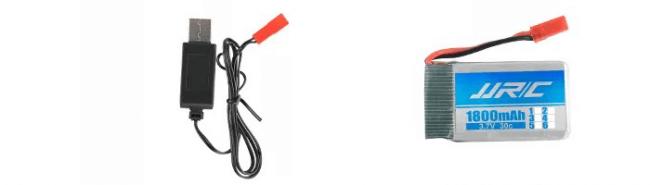

Аккумулятор и зарядное устройство

Аккумуляторная батарея дрона JJRC H68 позволяет ему летать не меньше 18-20 минут, хотя со временем ёмкость уменьшается и аккумулятор требует перезарядки чаще. В комплекте к квадрокоптеру идут 2 АКБ, что позволяет ему летать до 40 минут подряд.

Среднее время зарядки LiPo батареей ёмкостью 1800 mha составляет 160 минут. Это достаточно долго, поэтому при частом использовании дрона рекомендуется купить дополнительный аккумулятор, увеличив время полёта до часа.

Ценовая категория

Стоимость аппарата начинается со $75. Значительная часть моделей из той же ценовой категории не комплектуется HD-камерами и таким же количеством режимов. Это даёт JJRC H68 drone преимущества по сравнению с конкурентами. Недавно на рынок вышла обновленная модель JJRC H68G c наличием GPS системы, его стоимость будет $115.

Особенности управления

Модель комплектуется таким же пультом управления, как и большинство моделей JJRC. Работает с помощью 4 батареек типа  На этом устройстве расположены стики и управляющие кнопки, с помощью которых переключаются режимы, включается и выключается запись видео и съёмка фото. При управлении с пульта пользователь может выполнить такие действия:

1. нажать на кнопку «автовзлёт/автопосадка», дав команду коптеру взлететь или сесть на землю.
2. включить моторы нажатием двух стиков по направлению вниз и в разные стороны;
3. увеличить скорость движения с помощью кнопки, которая расположена слева;
4. переходить в режим 3D-трюков, нажимая правую кнопку;
5. включить светодиодную подсветку;
6. перейти к режиму «безголового» управления, когда квадрокоптер всегда движется в сторону, в которую его направляет пользователь.

При управлении со смартфона следует нажать по соответствующей иконке на экране. Однако перед этим придётся сначала скачать из интернет-магазина приложений бесплатную программу JJRC.

Комплектация модели

В коробке с аппаратом можно найти такие детали и устройства:

1. дрон;
2. 2 аккумулятора;
3. пульт управления квадрокоптером;
4. держатель для соединения смартфона с пультом;
5. Wi-Fi камеру с подвесом;
6. комплект лопастей (4 шт.) для замены;
7. защиту для винтов;
8. 2 шасси;
9. отвертку;
10. зарядное устройство;
11. инструкцию на английском языке.

Первый полет

Первый запуск дрона рекомендуется выполнить в соответствии с такой инструкцией:

1. полностью зарядить аккумуляторы дрона;
2. включить квадрокоптер и пульт;
3. поставить дрон на ровную поверхность;
4. сделать двумя джойстиками движение вниз и влево или вниз по направлению друг к другу;
5. дождаться, пока квадрокоптер помигает подсветкой, показывая, что запуск выполнен.

Когда аккумулятор начинает садиться, светодиоды начинают мигать. Если после этого пользователь не выполнит посадку, дрон садится автоматически. Те же действия выполняются и при потере связи аппарата с пультом. Функции автоматического возврата у недорогой модели не предусмотрено.

Для управления моделью с телефона следует установить специальную программу, которую можно найти в Play Market самостоятельно или по QR-коду. После включения квадрокоптер создаст WiFi-сеть под названием JJRC-ХХХХ. Подключившись к ней и запустив программу, можно увидеть картинку с камеры и управляющие элементы на экране.

Достоинства и недостатки

Плюсы дрона

• внешний вид, напоминающий модель Phantom;
• наличие 6-осевого гороскопа для стабилизации;
• сравнительно долгое время полёта – до 20 минут;
• неплохая для своей ценовой категории камера – 720p и углы наклона до 45 градусов;
• наличие режима FPV для передачи изображения в реальном времени;
• наличие дополнительных винтов и специальной защиты для них;
• доступная стоимость;
• прочную конструкцию, позволяющую выдерживать столкновения с препятствиями;
• простое управление и стабильность при небольшом ветре.

Несколько минусов

• сравнительно небольшую дальность полёта даже для бюджетной стоимости;
• вес всего в 152 г, из-за которого дроном не стоит пользоваться при сильном ветре, а размеры камеры, которую может поднимать аппарат, ограничены;
• время зарядки, достигающее 160 минут, из-за чего рекомендуется купить дополнительные батареи;
• уровень шума, значение которого превышает показатели аналогичных по размеру моделей;
• невысокое качество съёмки в условиях недостаточного освещения.

• Цена- качество
• Лётные характеристики
• Комплектация
• Дизайн
• Камера
• FPV
• Надёжность
• Функциональность

Выводы

Пользователи модели JJRC H68 оставляют отзывы, которые показывают соответствие возможностей квадрокоптера его цене. Многие отмечают, что время полёта не всегда соответствует заявленным в технических характеристиках показателям в 20 минут. Хотя для компенсации не самой высокой длительности полёта можно приобрести дополнительные аккумуляторы. Квадрокоптер стоит купить для развлечения и съёмки домашнего видео. Подходит он и в качестве подарка ребёнку. С этой же модели можно начать первое знакомство с дронами, перед тем как перейти к более дорогим и функциональным моделям.
