Бесконтактный датчик

Бесконтактный датчик, также сенсорный выключатель (англ. proximity sensor) — позиционный выключатель, срабатывающий без механического соприкосновения с подвижной частью (машины). Позиционный выключатель — автоматический выключатель цепей управления, механизм управления которого приводится в действие при достижении подвижной частью машины заданного положения.^[1]^[2]

Отсутствие механического контакта между воздействующим объектом и чувствительным элементом обеспечивает ряд специфических свойств устройства.

Применение

Ёмкостные бесконтактные датчики популярны в качестве клавиатур на бытовых приборах (например, варочных поверхностях). Их достоинства — единообразие дизайна, простота и дешевизна реализации, легкость герметизации.

Пирометрические бесконтактные датчики движения широко используются в системах охраны зданий.

Ультразвуковые датчики чаще всего можно встретить в системах помощи при парковке (парковочных радарах) автомобилей и в системах охраны территории.

Промышленная автоматизация

В промавтоматике бесконтактные датчики широко применяются:

в качестве концевых датчиков в станкостроении (в основном индуктивные датчики);
для регистрации (подсчёт, позиционирование, сортировка) предметов на конвейерах (применяются индуктивные и оптические датчики).

Для промавтоматики ГОСТом 26430-85 был введён термин «бесконтактный выключатель». Впоследствии ГОСТом Р 50030.5.2-99 термин заменён на «бесконтактный датчик»^[3]. В настоящее время для данных изделий используются оба термина.

Принцип действия

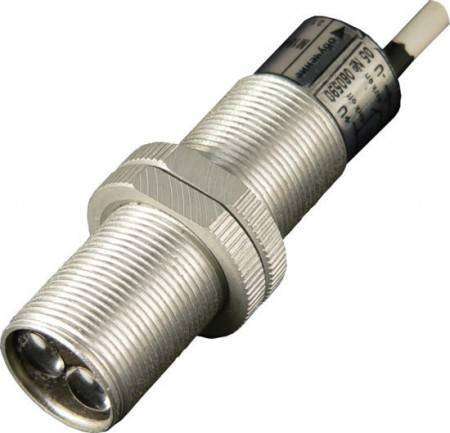

Оптический датчик

Ёмкостные выключатели бесконтактные. Измеряют ёмкость электрического конденсатора, в воздушный диэлектрик которого попадает регистрируемый объект. Используются в качестве бесконтактных («сенсорных») клавиатур и как датчики уровня жидкостей.
Индуктивные выключатели бесконтактные. Измеряют параметры катушки индуктивности, в поле которой попадает регистрируемый металлический объект. Дальность регистрации типового промышленного датчика — от долей до единиц сантиметров. Характеризуются простотой, дешевизной и высокой стабильностью параметров. Широко применяются в качестве концевых датчиков станков.
Оптические выключатели бесконтактные. Работают на принципе перекрытия луча света непрозрачным объектом. Дальность типовых промышленных датчиков — от долей до единиц метров. Широко применяются на конвейерных линиях как датчик наличия объекта, используются также для контроля пространственных характеристик предмета (высота, длина, ширина, глубина, диаметр) и подачи сигнала на управляемый механизм при достижении указанного порога. Специфическая разновидность — лазерные дальномеры.
Ультразвуковые датчики. Работают на принципе эхолокации ультразвуком. Относительно дешевое решение позволяет измерять расстояние до объекта. Широко применяются в парктрониках автомобилей.
Микроволновые датчики. Работают на принципе локации СВЧ излучением «на просвет» или «на отражение». Получили ограниченное распространение в системах охраны как датчики присутствия или движения.
Магниточувствительные выключатели бесконтактные. Простая пара магнит — геркон или датчик Холла. Дешевы и просты в изготовлении. Широко применяются в системах контроля доступа и охраны зданий как датчики открывания дверей и окон.
Пирометрические датчики. Регистрируют изменения фонового инфракрасного излучения. Получили широкое распространение в системах охраны зданий как датчики движения.

Инфракрасный датчик движения человека

Применение

Автоматическое управление освещением
Различные автоматизированные системы управления (АСУ)

Мультисенсор 3 в одном: Инфракрасный датчик движения и освещенности и ИК-приемникРазобранный датчик движения

Принцип работы датчика

Принцип работы основан на отслеживании уровня ИК-излучения в поле зрения датчика (как правило, пироэлектрического). Сигнал на выходе датчика монотонно зависит от уровня ИК излучения, усредненного по полю зрения датчика. При появлении человека (или другого массивного объекта с температурой большей, чем температура фона) на выходе пироэлектрического датчика повышается напряжение. Для того чтобы определить, движется ли объект, в датчике используется оптическая система — линза Френеля. Иногда вместо линзы Френеля используется система вогнутых сегментных зеркал. Сегменты оптической системы (линзы или зеркала) фокусируют ИК-излучение на пироэлементе, выдающем при этом электроимпульс. По мере перемещения источника ИК-излучения, оно улавливается и фокусируется разными сегментами оптической системы, что формирует несколько последовательных импульсов. В зависимости от установки чувствительности датчика, для выдачи итогового сигнала на пироэлемент датчика должно поступить 2 или 3 импульса.

Принцип работы и назначение инфракрасного датчика движения

Литература

ГОСТ Р 50030.5.1-2005 — Аппаратура распределения и управления низковольтная. Часть 5. Аппараты и коммутационные элементы цепей управления. Глава 1. Электромеханические аппараты для цепей управления.
ГОСТ Р 50030.5.2-99 — Аппаратура распределения и управления низковольтная. Часть 5-2. Аппараты и коммутационные элементы цепей управления. Бесконтактные датчики. (калька стандарта IEC 60947-5-2)
Журнал «Автоматизация и производство» № 1’02.

Примечания

Эта страница в последний раз была отредактирована 3 марта 2018 в 09:55.

Опубликовано 22.05.2016

Принцип работы

Ультразвуковые датчики приближения

Принцип работы ультразвуковых датчиков основан на измерении времени между посылкой ультразвукового импульса и регистрацией отражённого импульса.

Измеряет расстояние до любых предметов: твёрдых, жидких, порошкообразных, гранулированных, прозрачных, цветных, грязных и чистых, гладких и шероховатых, сухих и мокрых.

Нечувствительны к звуку, шуму, пыли, вибрации, температуре, воде.

Применения: измерение размера, высоты, уровня, качества, контура, прогиба, диаметра, дистанции.

Ограничения: спроектированы для работы только в атмосферном воздухе, не могут измерять расстояние до объектов с высокой температурой.

Функции

Фотоэлектрические (оптические) датчики приближения

Различают фотоэлектрические датчики со световым и лазерным лучом. Световые датчики могут только детектировать наличие объекта, цвет и контрастность, а лазерные датчики могут с высокой точностью измерить расстояние до объекта. Принцип измерения расстояния лазерными датчиками основан на измерении времени между посылкой лазерного импульса и регистрацией отражённого импульса.

Ультразвук распространяется внутри конуса с вершиной в точке излучения, а свет распространяется в виде луча, поэтому оптические датчики могут обнаруживать более мелкие объекты. Оптические датчики обладают более высоким быстродействием, чем ультразвуковые. Фотоэлектрические Thru-beam датчики действуют на большем расстоянии, чем ультразвуковые, а датчики рассеянного света – наоборот.

Функции

Что такое бесконтактный датчик?

Бесконтактные датчики – это такие датчики, которые работают без физического и механического контакта. Они работают через электрическое и магнитное поле, а также широко используются и оптические датчики. В этой статье мы с вами разберем все три типа датчиков: оптические, емкостные и индуктивные, а также в конце проделаем опыт с индуктивным датчиком. Кстати, в народе бесконтактные датчики называют также и бесконтактными выключателями, так что не бойтесь, если увидите такое название ;-).

Описание и принцип работы индуктивных бесконтактных датчиков

Оптический датчик

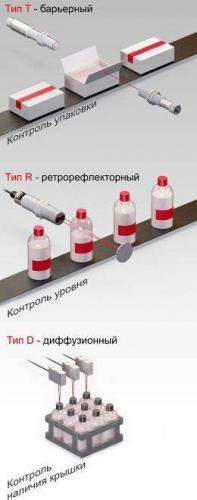

Итак, пару слов об оптических датчиках… Принцип срабатывания оптических датчиков показан на рисунке ниже

Барьерный

Помните какие-нибудь кадры из фильмов, где главным героям приходилось пройти через оптические лучи и не задеть ни один из них? Если луч задевался какой-либо частью тела, срабатывала сигнализация.

Луч излучается посредством какого-либо источника. А также есть “лучеприемник”, то есть та штучка, которая принимает луч. Как только луча не будет на лучепримнике, то сразу же в нем включится или выключится контакт, который будет уже непосредственно управлять сигнализацией или еще чем-нибудь по вашему усмотрению. В основном источник луча и лучеприемник, называется лучеприемник правильно “фотоприемник”, идут в паре.

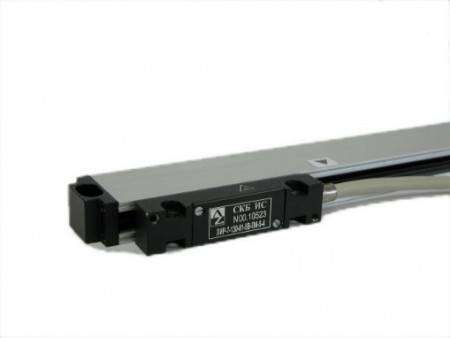

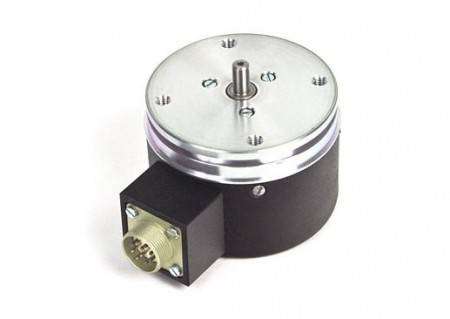

Очень большой популярностью в России пользуются оптические датчики перемещений фирмы СКБ ИС

В этих типах датчиков есть и источник света и фотоприемник. Они находятся прямо в корпусе этих датчиков. Каждый тип датчиков представляет из себя законченную конструкцию и используется в ряде станков, где нужна повышенная точность обработки, вплоть до 1 микрометра. В основном это станки с системой Числового Программного Управления (ЧПУ), которые работают по программе и требуют минимального вмешательства человека. Эти бесконтактные датчики построены по такому принципу

Индуктивный датчик – устройство, принцип работы, параметры и классификация

Такие типы датчиков обозначаются буквой “T ” и называются барьерными. Как только оптический луч прервался, датчик сработал.

Плюсы:

дальность действия может достигать до 150 метров
высокая надежность и помехозащищенность

Минусы:

при больших расстояниях срабатывания требуется точная настройка фотоприемника на оптический луч.

Рефлекторный

Рефлекторный тип датчиков обозначается буквой R . В этих типах датчиков излучатель и приемник расположены в одном корпусе.

Принцип действия можно увидеть на рисунке ниже

Свет от излучателя отражается от какого-либо светоотражателя (рефлектора) и попадает в приемник. Как только луч прерывается каким-либо объектом, то датчик срабатывает. Очень удобен этот датчик на конвейерных линиях при подсчете продукции.

Диффузионный

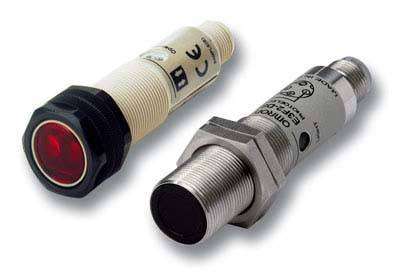

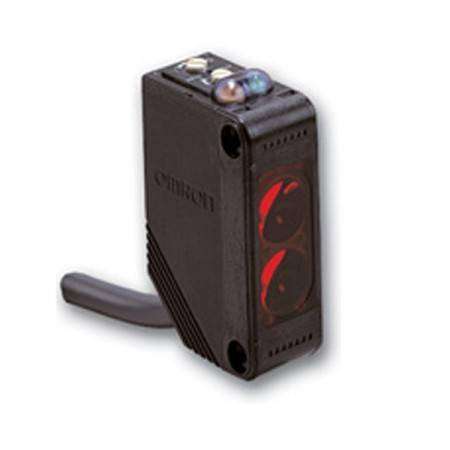

И последний тип оптических датчиков – диффузионные – обозначаются буквой D. Выглядеть могут по разному:

Принцип работы такой же, как и у рефлекторного, но здесь свет уже отражается от предметов. Такие датчики рассчитаны на маленькое расстояние срабатывания и неприхотливы в своей работе.

Емкостные и индуктивные датчики

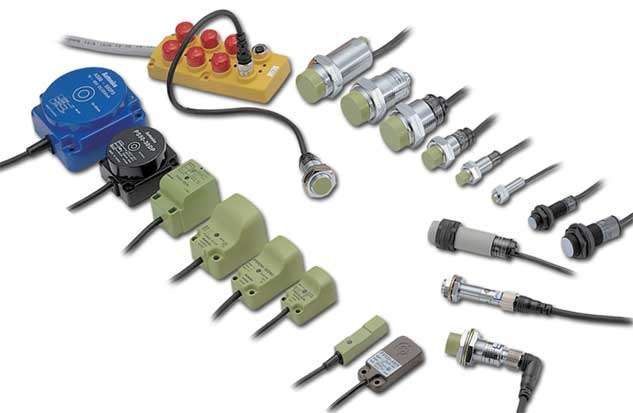

Оптика оптикой, но самые неприхотливые в своей работе и очень надежные считаются индуктивные и емкостные датчики. Примерно вот так они выглядят

Они очень похожи друг на друга. Принцип их работы связан с изменением магнитного и электрического поля. Индуктивные датчики срабатывают при поднесении к ним какого-либо металла. На другие материалы они не “клюют”. Емкостные же срабатывают почти на любые вещества.

Как работает индуктивный датчик

Как говорится, лучше один раз увидеть, чем сто раз услышать, поэтому проведем небольшой опыт с индуктивным датчиком.

Итак, у нас в гостях индуктивный датчик российского производства

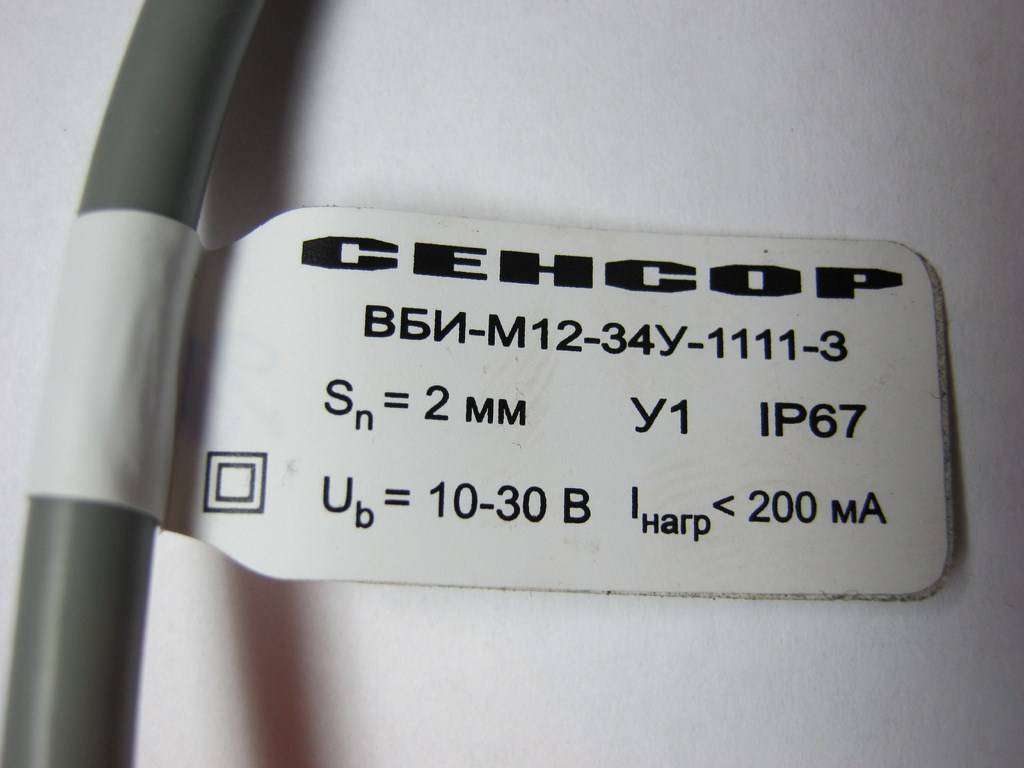

Читаем, что на нем написано

Марка датчика ВБИ бла бла бла бла, S – расстояние срабатывания, здесь оно составляет 2 мм, У1 – исполнение для умеренного климата, IP – 67 – уровень защиты (короче уровень защиты здесь очень крутой), U_b – напряжение, при котором работает датчик, здесь напряжение может быть в диапазоне от 10 и до 30 Вольт, I_нагр– ток нагрузки, этот датчик может выдать в нагрузку силу тока до 200 миллиампер, думаю, это прилично.

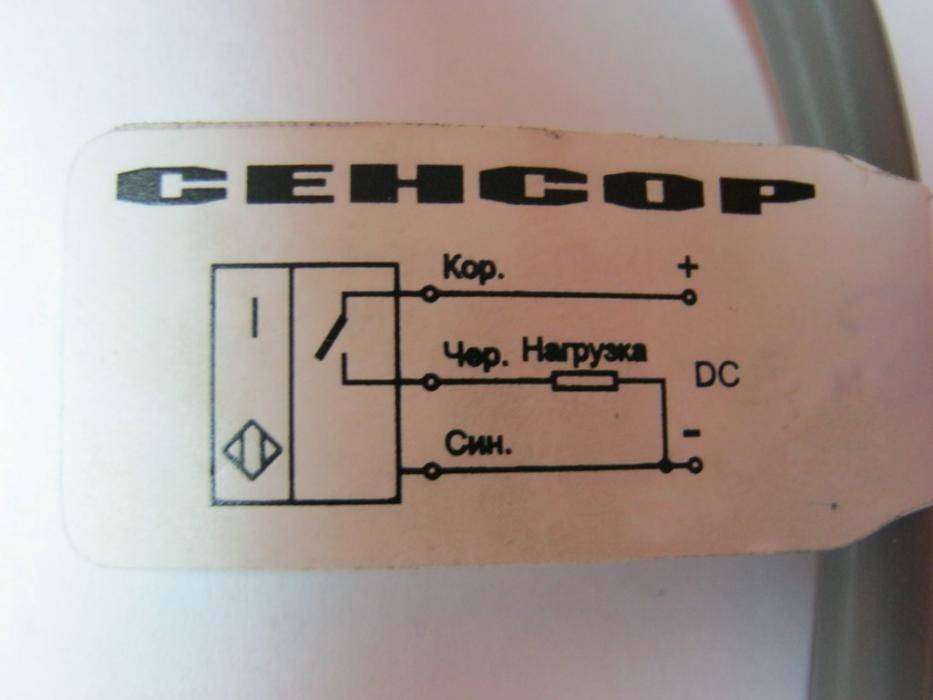

На развороте бирки схема подключения этого датчика.

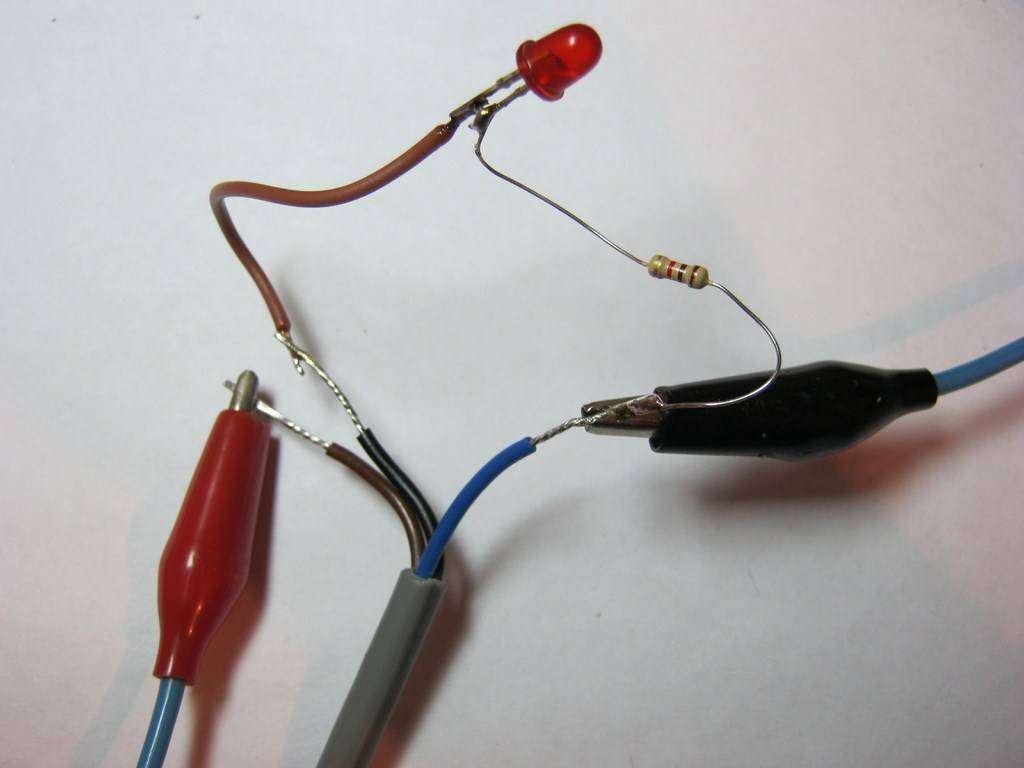

Ну что, заценим работу датчика? Для этого цепляем нагрузку. Нагрузкой у нас будет светодиод, соединенный последовательно с резистором с номиналом в 1 кОм. Зачем нам резистор? Светодиод в момент включения начинает бешено жрать ток и сгорает. Для того чтобы это предотвратить, в цепь ставится последовательно со светодиодом резистор.

На коричневый провод датчика подаем плюс от Блок питания, а на синий – минус. Напряжение я взял 15 Вольт.

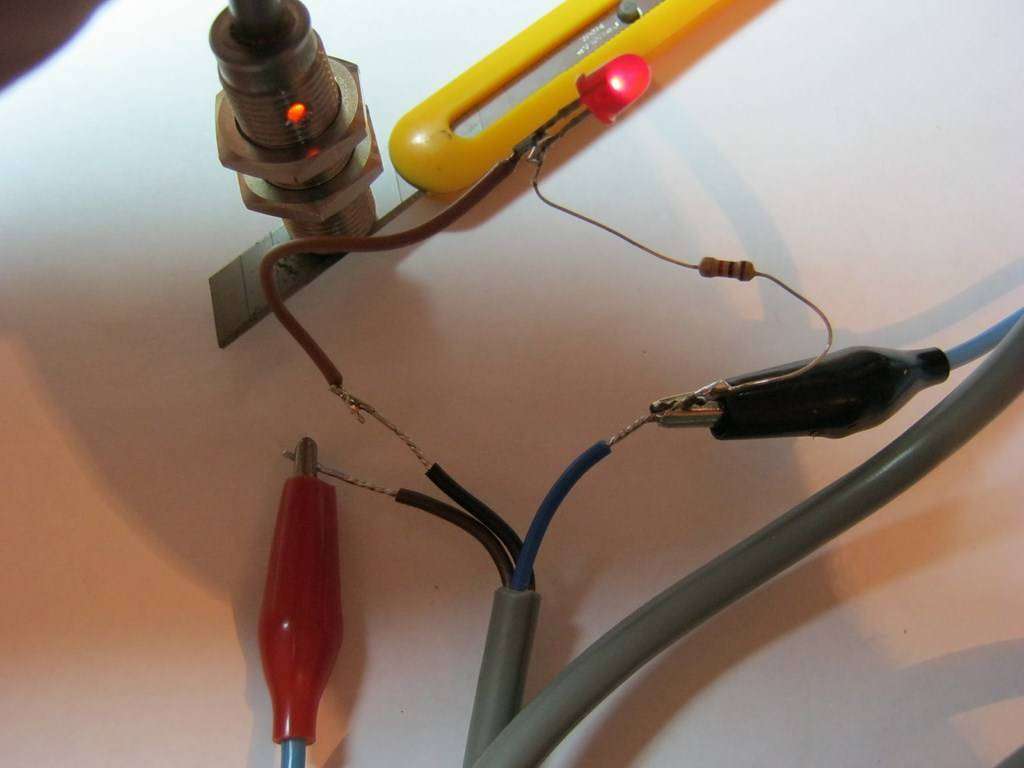

Наступает момент истины… Подносим к рабочей зоне датчика металлический предмет, и датчик у нас тут же срабатывает, о чем говорит нам светодиод, встроенный в датчик, а также наш подопытный светодиод.

На другие материалы, кроме металлов, датчик не реагирует. Баночка канифоли для него ничего не значит :-).

Вместо светодиода может использоваться вход логической схемы, то есть датчик при срабатывании выдает сигнал логической единицы, которая может использоваться в цифровых устройствах.

Заключение

В мире электроники эти три типа датчиков находят все более широкое применение. С каждым годом производство этих датчиков растет и растет. Они используются абсолютно в разных областях промышленности. Автоматизация и роботизация без этих датчиков была бы невозможна. В этой статье я разобрал только простейшие датчики, которые выдают нам только сигнал “включен-выключен” или, если сказать на профессиональном языке, один бит информации. Более навороченные типы датчиков могут выдавать различные параметры и даже могут соединяться с компьютерами и другими устройствами напрямую.
