Дифракционные решетки. Самодельный спектроскоп или как определить спектр источника света?

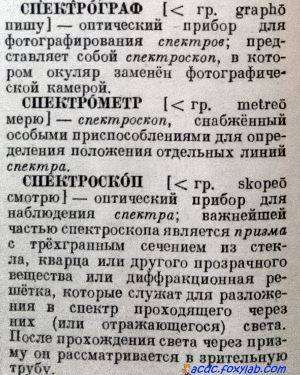

Для исследования спектральных свойств (регистрации спектра) различных источников света применяются спектральные приборы — спектроскопы, спектрографы и спектрометры. Спектроскоп (англ. spectroscope) предназначен для визуального наблюдения спектров, спектрограф (англ. spectrograph) — для фотографирования спектров, спектрометр (англ. spectrometer) — для определения положения отдельных спектральных линий или регистрации спектра в виде кривой. Вот как эти термины трактуются в «Словаре иностранных слов» , изданном в Москве в 1954 году:

Как же сделать спектроскоп своими руками?

Дифракционные решетки — естественные и искусственные

Одним из способов наблюдения спектрального состава света является использование дифракционной решетки, представляющей собой поверхность, на которую нанесено большое число регулярно (через шаг решетки $b$) расположенных штрихов/щелей/выступов. На дифракционной решетке наблюдается явление дифракции на щели (дифракция Фраунгофера) — отклонения от законов геометрической оптики.

Впервые дифракционную решетку применил Джеймс Грегори (James Gregory), использовавший в качестве решётки птичье перо. Он пропускал через перо солнечный свет и увидел его разложение на составлящие цвета. Также цвета крыльев многих бабочек обусловлены явлением дифракции.

Искусственную дифракционную решетку площадью 0,5 кв. дюйма впервые создал изобретатель из Филадельфии Дэвид Риттенхаус (David Rittenhouse) в 1875 году — из 50 натянутых волосков (шаг решетки составил 250 мкм), причем он смог наблюдать спектры шестого порядка.

Дэвид Риттенхаус

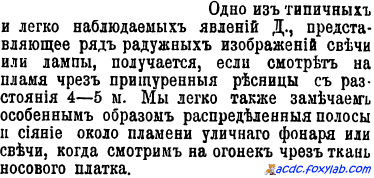

А вот как описаны проявления дифракции в быту в энциклопедическом словаре Брокгауза и Ефрона:

На аукционе ebay продаются дифракционные голографические решетки с шагом 1, 2 и 1,88 мкм:

DVD как дифракционная решетка

Но дифракционную решетку можно сделать и самому из … DVD-диска!

Диск DVD+R (DVD+RW) состоит из двух слоев: оптического (2) и отражающего (1).

Я разделил их с помощью ножа:

В DVD-R-диске слои имеют четкую границу между ними и достаточно легко отделяются друг от друга, в отличие от CD-R-диска:

В качестве дифракционной решетки (англ. diffraction grating) можно использовать как оптический (на пропускание — прозрачная решетка, англ. transmission grating), так и отражающий (на отражение — отражательная решетка, англ. reflective grating) слои.

Постоянная такой решетки (шаг между штрихами) для DVD-диска составляет 0,74 мкм (для CD-диска — 1,6 мкм).

Я вырезал из оптического слоя диска DVD+R фрагмент, получив импровизированную прозрачную дифракционную решетку:

Наблюдать дифракцию можно, направив на этот фрагмент (3) луч (2) от лазерной указки(1). При этом на экране появляются не одно, а три пятна — максимума (4,5,6):

Вот как это выглядит в реальности (я использовал «зеленую» лазерную указку с длиной волны 532 нм):

На расстоянии в 43 см от решетки до экрана расстояние от центрального до крайнего пятна составляет 38,5 см, что соответствует углу 42°. Проверка дает угол, равный 46°. Это практически совпадает с экспериментальным результатом!

Дифракционные пятна от излучения красного лазера удалены от центрального пятна на большее расстояние, что согласуется с вышеприведенной формулой (длина световой волны красного лазера больше, чем зеленого).

Приложив этот фрагмент дифракционной решетки вплотную к камере смартфона, я получил спектрограф:

Вот как выглядит на снимке камеры смартфона спектр излучения лампы дневного света:

Искривление линий спектра обусловлено кривизной бороздок на поверхности оптического слоя DVD-диска.

Вращая импровизированную дифракционную решетку, можно выбрать оптимальный вид и положение спектра.

Наблюдавшиеся мной спектры источников света

Вот так выглядят спектры различных источников, которые я получил с помощью вырезанного фрагмента оптического слоя DVD+R-диска:

спектр солнечного света

спектр, как и следовало ожидать, непрерывен во всей видимой области (от фиолетового до красного цветов):

спектр солнечного света, отраженного от Луны:

спектр пламени спички

непрерывный спектр

спектры ламп накаливания

спектр тоже непрерывен, как и спектр солнечного света:

спектры ламп дневного света (люминесцентных ламп)

лампа дневного света:

при вращении импровизированной дифракционной решетки спектр превращается в полоску, на которой выделяются две линии — в фиолетовой и зеленой области спектра: это линии излучения ртути — фиолетовая с длиной волны 435,8 нм и зеленая с длиной волны 546,1 нм

спектры КЛЛ (компактных люминесцентных ламп)

спектр дискретен (отчетливо видны несколько повторяющихся контуров спирального корпуса лампы):

при повороте фрагмента оптического слоя и смартфона контура превращаются в полоски:

Колба изнутри покрыта люминофорами, которые под действием ультрафиолетового излучения от разряда в лампе излучают видимый свет (каждый люминофор — в своей полосе спектра, применяются обычно три или четыре люминофора).

Вот как выглядит спектр излучения КЛЛ с цветовой температурой 4000 K в крупном масштабе: 1 — синяя линия 2 — полоса свечения в синей области спектра 3 — голубая линия 4 — зеленая линия 5 — оранжевая линия 6 — красная линия

Сравнительная таблица спектров КЛЛ с различной цветовой температурой:

спектры светодиодов

спектр «белого» светодиода:

спектр светодиодной лампы:

Сравнительная таблица спектров светодиодных ламп с различной цветовой температурой:

спектр расположенных рядом на плате ноутбука индикаторных светодиодов белого и оранжевого цвета:

спектр неоновой лампы

спектры ламп уличных фонарей

Для уличного освещения применяются светильники с лампами:ДРЛ — дуговая ртутная лампа с люминофорным покрытием («Д» — дуговая, «Р» — ртутная, «Л» — люминофорная) (ртутная лампа высокого давления, РЛВД) (англ. HPL-N, HQL) — излучает белый свет, требуется пускорегулирующая аппаратура (ПРА)ДРВ — дуговая ртутная лампа с вольфрамовой нитью внутри («Д» — дуговая, «Р» — ртутная, «В» — вольфрамовая), чем отличается от ДРЛ (наличие вольфрамовой нити приводит к возникновению бареттерного эффекта, что стабилизирует ток лампы) — излучает тепло-белый свет (цветопередача лучше, чем у ДРЛ)

Выглядят лампы ДРВ и ДРЛ вот так:

А вот вид фонаря с такой лампой:

В лампах ДРЛ и ДРВ разряд излучает зеленый и ультрафиолетовый свет, а люминофор, которым покрыта колба, излучает под действием ультрафиолета красный свет. Сочетание этих цветов дает белый цвет.

ДНаТ — дуговая натриевая трубчатая лампа («Д» — дуговая, «На» -натриевая, «Т» — трубчатая) (натриевая лампа высокого давления (НЛВД)) (англ. HPS) — излучает желтый свет (но в отличие от ДРЛ не имеет пика в красной и ультрафиолетовой областях спектра)

Выглядят лампы ДНаТ так:

Вот такая лампа смонтирована в одном из уличных фонарей: Сейчас такие лампыы чаще всего используются для уличного освещения.

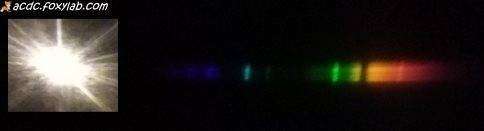

А вот как выглядит ее спектр:

Спектр этой лампы дискретный, с явным преобладанием красно-желто-зеленой области спектра

Вот так выглядит полученный мной спектр такой лампы в крупном масштабе: 1 — синяя линия 2 — синяя линия 3 — голубая линия около 470 нм 4 — голубая линия около 495 нм 5 — зеленая линия около 570 нм 6 — желтая линия с полосой поглощения около 595 нм 7 — красная линия (около 630 нм)

Полученная картина спектра обладает хорошей линейностью:

А вот спектры еще некоторых таких ламп:

Как видно, здесь наблюдается такая же структура спектра.

ДРИ — металогалогенная (МГЛ) лампа — («Д» — дуговая, «Р» — ртутная, «И» — с излучающими добавками), в ртутные пары добавляется галогенид металла — излучает холодно-белый свет (хорошая цветопередача, но существенный пик в синей области спектра), требуется пускорегулирующая аппаратура (ПРА)

Выглядят лампы ДРИ так:

спектр искрового разряда

Вот как выглядит спектр искрового разряда в разряднике моей катушки Тесла:

Иногда можно увидеть и спектр второго порядка, например, для солнечного света:

Также интерес представляет прохождение света через полупрозрачную среду, например, цветной целлофан.

 Конструкция DVD-спектроскопа

Для расщепления спектра света используют либо призму (в старых спектроскопах), либо дифракционную решетку (в новых).

Вот так выглядит конструкция спектроскопа, работающего на пропускание:

1 — корпус 2 — щеки щели 3 — щель 4 — прозрачная дифракционная решетка 5 — смотровое отверстие

А вот так устроен спектроскоп, работающий на отражение (англ. reflection spectroscope):

В качестве корпуса рекомендуется использовать почтовую коробку (среднего или малого размера), коробку из-под обуви, упаковка из-под овсянки.

Для щек щели рекомендуется использовать либо визитные карточки, либо половинки лезвия. Чем шире щель, тем более расплывчатым будет спектр, чем уже — тем меньше будет яркость спектра. Рекомендуется ширина 0,2 мм.

Для светоизоляции корпуса рекомендуется использовать алюминиевую фольгу или ленту.

На аукционе ebay продается вот такой Diffraction Grating Spectroscope Kit:

Перья птиц как дифракционные решетки

Перо птицы имеет настолько тонкую структуру, что может выступать в роли дифракционной решетки.

Структура птичьего пера показана в энциклопедическом словаре Брокгауза и Ефрона:s — стержень; a — бородки; st — бородочки

Переплетение бородочек и образует дифракционную решетку.

Перо №1

Я извлек перо из перьевой подушки.

Вот так выглядит структура этого перышка под моим микроскопом из веб-камеры (видны стержень, несущий опахало из бородок (лучей первого порядка) и бородочек (лучей второго порядка)):

Направив луч зеленой лазерной указки с длиной волны $lambda$ 532 нм на это перо, я увидел дифракционную картину:

Перо №2

Второе перо мы нашли в саду:

Вот структура пера под моим микроскопом из веб-камеры (1 — светлая область, 2 — темная область):

Направив луч зеленой лазерной указки с длиной волны $lambda$ 532 нм на это перо, я увидел дифракционную картину: 1 — пятно от луча лазера без дифракции; 2 — дифракционная картина

Радуга

Радуга — сложное оптическое явление, в котором проявляются эффекты как дисперcии, так и дифракции. Часто наблюдаются основная (1) и вторичная (2) радуги:

Явление радуги объясняетcя совместным действием преломления и дифракции на беспорядочно расположенных шарообразных капельках воды.

Интересные ссылки

http://www.pl.euhou.net/docupload/files/Excersises/WorldAroundUs/Diffraction/Diffraction_on_bird_feather1.doc — описание опытов с дифракцией на птичьих перьяхhttp://astro.u-strasbg.fr/~koppen/spectro/mk4e.html — описание построения работающего на пропускание CD-спектроскопаhttp://www.inpharmix.com/jps/CD_spectro.html — описание построения спектрографов из дисков и ПВХ-труб журнал «Юный техник» №5 за 2011 год — описана конструкция спектроскопа, работающего на отражение

Продолжение следует
