Экспресс-обзор KSD9700

KSD9700 — биметаллический температурный переключатель, многие называют термостатом, термореле, термопредохранителем, термодатчиком, термоконтактом и др. Принцип работы элементарный: внутри корпуса два контакта, которые изначально замкнуты/разомкнуты (зависит от типа). При нагреве биметаллическая пластина изгибается и в определённый момент размыкает или замыкает контакты, при остывании возвращаются в исходное состояние.

Тип
Нормально разомкнутый (normally open)	Нормально замкнутый (normally closed)
0,86$ (1 шт)	0,94$ (2 шт)
Ссылка на товар	ОбычнаяРеферальная	ОбычнаяРеферальная
Продавец	RMD technology	Start zero
Запрос для поиска	KSD9700

Температура срабатывания	От 40 до 150 ºC с шагом 5 ºC (выбирается при покупке)
Точность температуры срабатывания	± 5 ºC
Точность температуры сброса	± 10 ºC
Ресурс
Размеры корпуса (ДШВ)	20×7,5×3,6 мм (могут отличаться на ± 1 мм)
Материал корпуса	Металлический или пластиковый
Максимальное напряжение	250 В
Максимальный ток	5 А

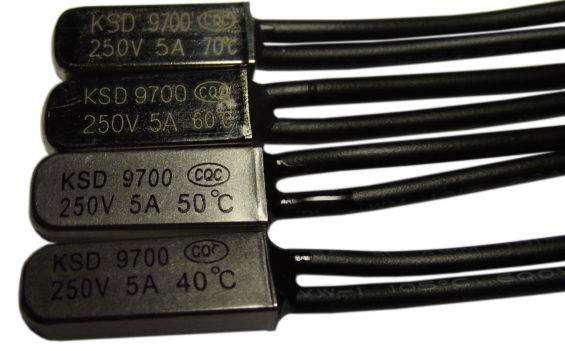

KSD9700 выполнен в виде герметичного прямоугольного корпуса с двумя выводами. Бывает металлическим и пластмассовым, первый конечно предпочтительней. Размеры могут незначительно отличаться в зависимости от партии. Мне попадались такие: 20×7,5×3,6 мм, 18×7,5×3,6 мм, 20x8x4,3 мм.

Типы KSD9700

Нормально замкнутый (закрытый) (NC, normally closed) — по умолчанию проводит электрический ток, а при нагреве до заданной температуры контакты размыкаются, цепь разрывается.
Нормально разомкнутый (открытый) (NO, normally open) — работает наоборот: изначально цепь разомкнута, при нагреве замыкается.

Заметьте, на корпусе нет информации о его типе (только температура срабатывания), поэтому нужно смотреть описание лота, а еще лучше отзывы, т.к бывают случаи, когда продавцы подсовывают другой тип.

Возможные цели применения KSD9700

Защита прибора от перегрева: при перегреве определённого компонента будет отключаться питание устройства (нужно использовать нормально-замкнутый тип), после остывания цепь замнется, питание возобновится.
Охлаждение устройства без отключения питания: подключаем вентилятор через нормально-разомкнутый KSD9700, при нагреве цепь замкнётся и вентилятор включится, при остывании соответственно выключится.

Тестирование температуры

Решил проверить реальную температуру срабатывания KSD9700. Для равномерного нагрева помещал KSD9700 в кастрюлю с водой и нагревал на плите. Измерение проводил цифровым термометром TM-902C (с переключателем) с заводской термопарой.

Тип	Заявленная t °С срабатывания	Измеренная t °С срабатывания	t °С возврата в исходное состояние
NC	40 °С	42,2 °С	32 °С
50 °С	50,5 °С	44,5 °С
60 °С	61,1 °С	43,8 °С
70 °С	71 °С	52,5 °С
NO	40 °С	41,8 °С	36,1 °С
50 °С	51,4 °С	43,4 °С
80 °С	82,1 °С	51,7 °С

Вывод

Температурные переключатели KSD9700 отлично подходят для задач, когда вам нужно просто замыкать/размыкать цепь при определённой температуре (с погрешностью ± 5 °С). Если же вы хотите точно устанавливать температуру срабатывания/отключения, а также наблюдать текущую посмотрите в сторону термореле W1209. По размерам конечно больше, по цене тоже самое.

Цена: 2,5$ за пять штук разных номиналов

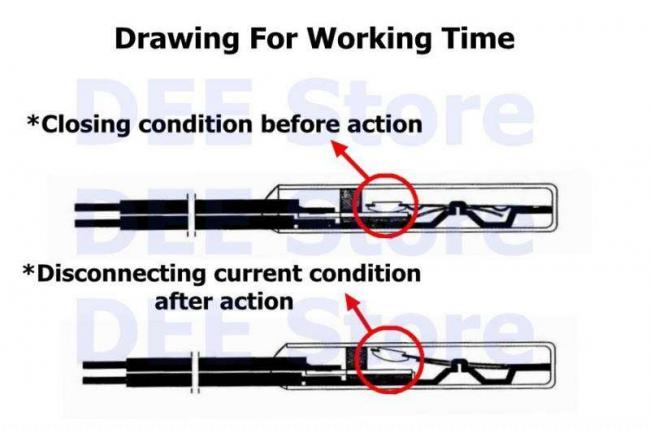

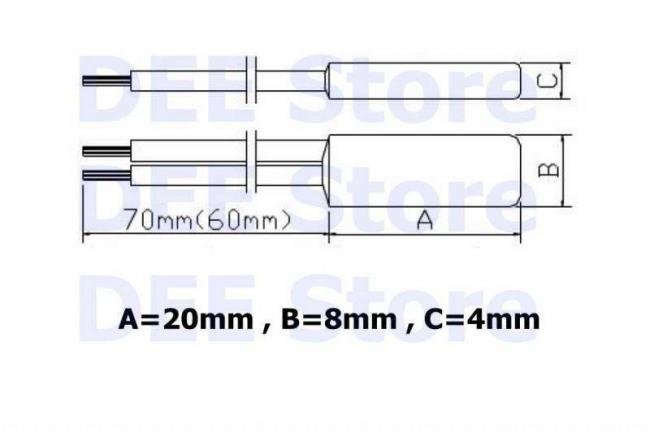

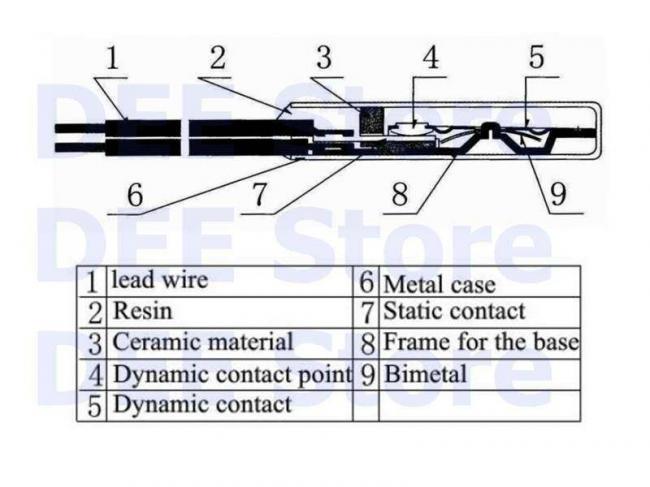

Очень часто для разных поделок хочется терморегулировки — чтобы либо при перегреве врубался вентилятор-кулер, либо, наоборот, отключалось питание и прибор остыл сам. Можно заняться «ардуинством», привлечь умные датчики типа Dallas DS18B20 — но часто нужно «дубовое», бесхитростное, дешёвое и надёжное решение Опишу такое, заодно расскажу о своём вкладе во всемирное потепление. Недавно на просторах Алиэкспресса наткнулся на такие вот биметаллические терморегуляторы, рассчитанные на ток до 5А / 220V. Китайская промышленность выпускает их в различных номиналах: сначала попались регуляторы от 40°C, потом дозаказал такие же, рассчитанные на 25°C. Бывают ещё похожие в пластиковом корпусе, но я заказал в металле:Чертежи продавца — габариты и внутреннее устройство

В продаже есть реле как «NC» («normally closed» = должны пропускать ток до достижения пороговой температуры, потом рвать цепь, пока остывают до температуры перезарядки), так и «NO» («normally open»). Что меня удивило, так это то, что таблицы температур срабатывания у обоих типов реле на странице лота идентичны — по уму, у реле типа «NO» должно быть по-другому. Что ещё забавнее — реле из лота 25С-NO и лота с пометкой «NC» работают ОДИНАКОВО — пропускают ток, пока холодные, и рвут цепь, когда нагреваются. Даташит предполагает, что реле бывает только нормально замкнутого типа, ассортимент Чип&Дип подтверждает. Но есть и противоположные свидетельства. Вот такая китайская лотерея — я-то в неё выиграл в итоге, а повезёт ли вам — вопрос. Допрашивайте продавцов с пристрастием перед покупкой, указывайте на случай диспута пожелания к типу реле в комментариях к заказу, чтобы продавец не отвертелся. Маркировки типа реле на корпусе нет, маркировка от партии к партии гуляет, как видно на фото. Реле 60°C включается обратно при температуре 45°C (плюс-минус 10°C), реле 40°C — 25°C, реле 80°C — на 65°C. Реле на 25°C я покупал у другого продавца, который не выкладывал спецификаций но, по ощущениям, тут принцип соблюдается — реле перезаряжается, когда температура падает примерно на пятнадцать градусов от номинальной. Точных замеров не получилось сделать, т.к. подходящих градусников с нужными рабочими диапазонами в доме не нашлось. Инерционность прогрева и охлаждения металлического корпуса тоже добавляют мороки. Впрочем, проверки со льдом, кипятком и тёплой водой показали, что реле работает скорее правильно: Реле герметично (залито компаундом), но металлический корпус находится под напряжением. Реле продаются с изоляцией из силиконовой трубки, но она однозначно коротковата. Контактные провода очень куцые, их концы залужены. Изоляция очень жёсткая и прочная, жилы — не из меди, а, скорее, стальные, сечением, на глазок, 0,5мм2. Сопротивление замкнутого реле — менее 0,1 Ом, ~~разомкнутого, в зависимости от образца — от 280 КОм до 1+ МОм~~ (не держите щупы мультиметра пальцами — намеряете сопротивление своей тушки, как я).А теперь к моей задаче. Мы с соседями поставили во дворе 3 шлагбаума, поскольку наш дом попал в зону платной парковки в столице. Шлагбаумы стали насущной необходимостью — владельцы авто за 2-3 миллиона не наскребают 40 руб. на оплату парковки и стремятся спрятать свои телеги в любую щель — на газон, впритык к подъезду — где угодно. Мы поставили шлагбаумы марки Doorhan с GSM-модулем. Шлагбаумы, в целом, нормальные, но этой зимой мы столкнулись со сложновоспроизводимым багом — GSM-модули изредка теряли сеть, и даже передёргивание питания не помогало. Вам бы понравилось, если сто соседей бы с утра вам позвонили и написали в Messenger «чота шлагбаум поломался, когда починим?» То-то же. Было перепробовано всё — замена модулей по кругу, замена SIM-карт на промышленные, рассчитанные на работу до минус сорока — проблема оставалась. Потом пришло озарение — частота появления проблемы была обратно пропорциональна интенсивности использования выезда. Шлагбаум на главном проезде не вис никогда. Второй вис за зиму два раза, самый редко используемый — раза четыре. Пришла идея, что электроника согревается теплом от мотора, который поднимает и опускает стрелу — чем чаще дёргают мотор, тем теплее в отсеке. Самый же редко используемый шлагбаум в сильные заморозки «давал дуба». Осталось найти «грелку» небольшой мощности, на питание 220В, которая бы согревала «мозги» шлагбаума по необходимости. В качестве грелки взял самые маломощные лампочки G9 на 20Вт. Всё, что менее мощное, рассчитано уже только на 12В. Керамических коннекторов G9 в продаже не нашлось, поэтому припаялся сразу к «ножкам» лампочек. (Очень рекомендую заранее укутать их в плёнку, чтобы не заляпать флюсом и не раскоцать, пока работаете). Надставляем куцый хвост у реле отрезком провода, всё лудим и спаиваем. Места пайки — в термоусадку. В неё же упаковываем корпус реле вместе с родной силиконовой изоляцией. Понятное дело, что это добавит температурной инерционности, но электрическая изоляция важнее. Пока реле горячее от термоусадки, проверяем конструкцию. Лампа, ожидаемо, не горит. Остужаем реле на скорую руку в морозилке и проверяем снова:

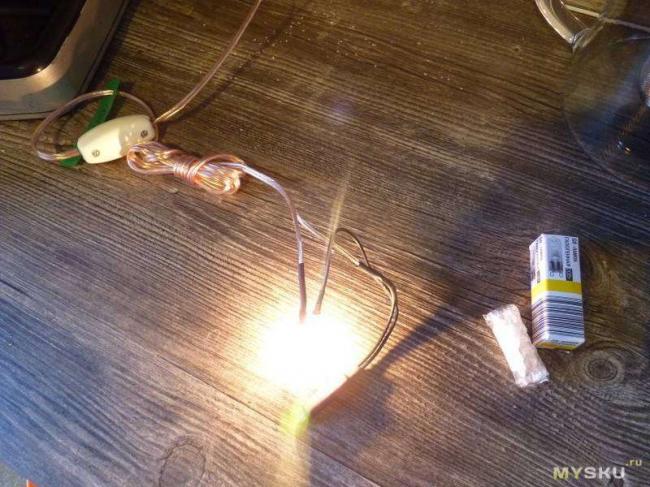

Реле срабатывает, лампа светит, и что и требовалось — греет своими двадцатью ваттами. Теперь остаётся найти клок минеральной ваты и отрезок какой-нибудь термостойкой трубки, чтобы упаковать в них лампы. (Если не упаковать, лампа может проплавить пластик или треснуть от локального перегрева). Лампы отправятся каждая в свободный угол своего бокса с GSM-модулем, ждать следующей зимы, отапливать улицу и вносить свой вклад во всемирное потепление.Update: в комментариях меня аргументированно убедили выкинуть галогенки и поставить проволочные цементные резисторы. В результате поставил резисторы 6,8 КОм, которые рассеивают около 10 Вт. Чтобы перестраховаться, резисторы взял с маркировкой 20 Вт:Используемые источники:
