Электрический паяльник Gaojie NO. 907 с термостабилизацией


  • Цена: 11.99$

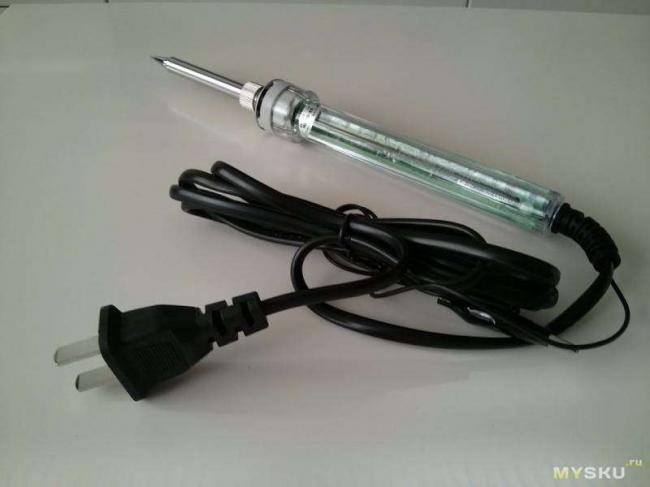

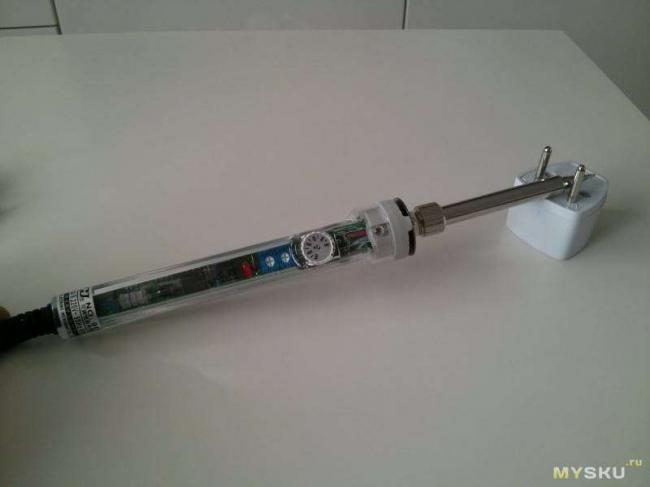

Решил обновить себе основной инструмент радиолюбителя — паяльник. Выбрал с возможностью регулировки температуры и со сменным жалом. Дело это нужное, так как текущий паяльник малость превышает нужную для пайки температуру, в результате припой на жале сильно перегревается и покрывается окислами. Сменное жало, так же не помешает, со временем оно портится и нужно будет менять.Распаковка Приехала посылка вот в таком виде.83720a.jpg В пакете лежал завернутый в упаковочный материал паяльник и переходник.ac38fc.jpg Неважная конечно упаковка, тем более для товаров без собственной коробки. Впрочем товар остался цел и невредим. Спасибо упаковщикам Банггуда! Вилка у паяльника американского стандарта, не смотря на то, что он сделан под сеть 220В. Положили переходник, но не понятно для какой он страны, в наши розетки он не входит.Внешний вид и устройство Внешне, сам паяльник, выглядит хорошо. Сделан аккуратно и качественно.

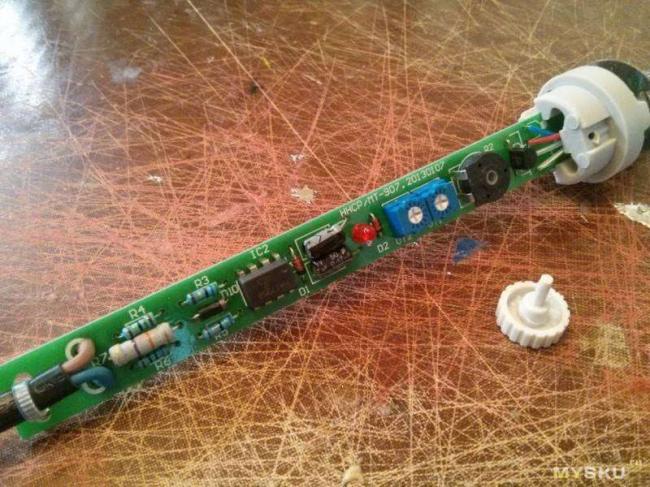

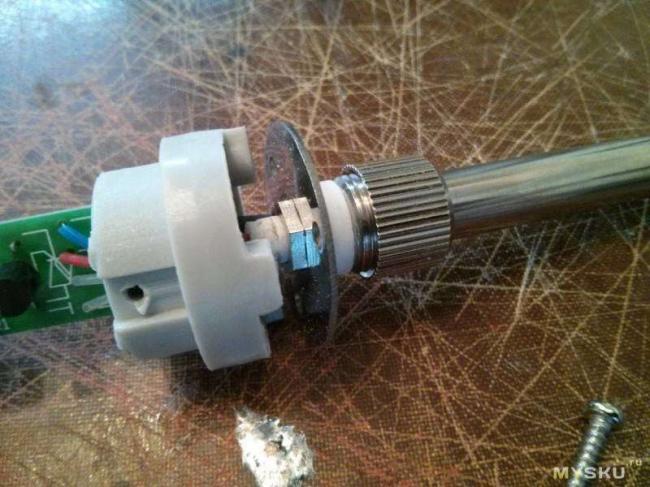

Жало крепится с помощью гайки и трубчатого фиксатора. Само жало одевается на керамический нагревательный элемент. На жале имеется лазерная гравировка, надпись «GAOJIE ROHS». Кому нибудь, это, что то, говорит? Имеется проводок с крокодильчиком, для заземления жала паяльника. Дело хорошее, позволит не переживать за сохранность полевых транзисторов при пайке. В руке лежит хорошо. Осталось найти нормальный переходник для розетки и опробовать в деле. Длинна сетевого провода — 140см. Длина провода для заземления — 105см.Проверка работы Включил, работает! (бывало и на оборот 🙂 Греется очень быстро, около минуты. Процесс нагревания отображается светодиодом, горит значит прогревается, потух — нагрелся. Температура регулируется, тут все честно. Жало было предварительно облужено, что тоже радует.Разборка
Впечатления Поработав паяльником минут 10, могу сказать следующее. Регулировка работает, без проблем подобрал нужную температуру. Держит ее он довольно стабильно. Здесь все хорошо. Не понравилась ручка паяльника. Не то что бы неудобная, но малость не продумана. Прогревшись паяльник нагрел всю конструкцию жала, а заканчивается она в плотную к ручке, где имеется тепловой отражатель. Но получается, что он (тепловой отражатель) все время попадает под пальцы и обжигает. Температура у него терпимая, ожогов конечно не делает, но не приятно. И второе, что не понравилось, это расположение ручки регулировки температуры. Она тоже под пальцами, а крутится легко, в результате ее можно случайно зацепить и сбить настройку температуры. Но это все мелочи и придирки конечно. За такую цену инструмент вполне годный. Рекомендую!

  • Цена: US$8.86

Попросили меня помочь приобрести паяльник «занедорого». Чтоб не только регулировал, но чтоб и температуру поддерживал на нужном уровне. Предполагалось, что это будет паяльник под маломальским брендом и с керамическим нагревательным элементом. Вот, что написано на странице магазина:АвтопереводУпаковку при транспортировке изрядно отформатировали. Бренд и модель паяльника — Gaojie NO. 907. Указана рабочая температура и мощность паяльника. Обязательно проверю. На картонке есть ссылка на сайт производителя:www.hhgj.com.cn Сайт рабочий. А это ссылка на паяльник:www.hhgj.cn/products_detail/productId=60.html Паяльник пришёл с Неевропейской вилкой. На странице магазина вариантов для выбора нет. Наверное, поэтому в качестве подарка в комплекте шёл переходник. Шёл, но не дошёл. Стырили 🙁 Предполагаю, что на таможне. Можно просто вилку поменять, можно воспользоваться чем-нибудь из этого (кому как удобнее): Но с заземлением (если кому надо) надо будет что-то придумывать. Оно выполнено в виде отдельного проводника с крокодилом. В месте входа кабеля мягкая резинка. Кабель жёстковатый, длиной около 1,5 метра, заземляющий -1,2м. При включении паяльника загорается красный светодиод. Как только жало разогревается до установленной температуры, светодиод (с ним и нагревательный элемент) отключается. Регулятор температуры располагается на ручке. При работе не мешается, случайных переключений не заметил. На всякий случай взвесил. Перехожу к изучению самого паяльника. Но чтобы изучить, необходимо сначала паяльник разобрать. Сложностей никаких. Жало красивое, даже гравировка имеется. Но на первый взгляд никакой совместимости с хакковскими жалами серии 900. Сильно отличаются размерами. Проверил магнитом. Магнитится всем телом. Я не знаю, что магнитится больше, стальной стакан или покрытие. Сделал запил. Чуть меньше половины толщины занимает стальной стакан, около трети — медь и остальное – защитное покрытие (очень толстое). Это паяльник с псевдокерамическим нагревательным элементом. У керамических обычно не только ступенька, как на фото. У них ещё и технологическая бороздка остаётся. А её нет. Краткая информация по керамическим нагревателям. Взята из интернета: Внешний диаметр нагревательного элемента 5,4мм. Внутренний диаметр жала 5,7мм. Внешний – 6,7мм. Никакой совместимости с хакковскими жалами серии 900. Это особая категория жал (под номером 907). Но в продаже имеются, даже с фирменной гравировкой. Разбираю дальше. Откручиваю три самореза. На нагревательном элементе всё понятно и доходчиво написано. В разборе никаких сложностей. Провод двухжильный, зажат стяжкой. Режим термостабилизации реализован по стандартной схеме. К нагревательному элементу идут два провода, ещё два провода идут на термопару. Какой куда – понятно без лишних объяснений. В качестве регулятора мощности симистор. Умная схема построена ОУ LM358. Основные элементы можете рассмотреть более детально: Кроме сопротивления регулятора температуры (чёрный) на плате имеется два подстроечных (синих) резистора. Их я не трогаю (это одно из условий, паяльник не мой). На обратной стороне платы только печатка, никаких деталей нет. Перехожу к тестированию. Поработал паяльником в течение часа. Жало облудилось хорошо. Измерил мощность. При напряжении в сети 226В мощность паяльника около 55Вт. Что близко к истине. Нагревается достаточно быстро. До температуры 350˚С разогрелся за минуту. Осталось проверить, насколько точно поддерживает температуру. Буду использовать девайс с выходом на компьютер. Так проще. Последовательно выставлял температуру на регуляторе: 200 -250 -300 -350 – 400 — 450. Занижает на 20-30˚С. Это не окончательные показания. Температура варьируется, но незначительно. Подстроечный резистор крутить нет смысла. Температурную характеристику снял. Хозяина всё устраивает. Пора подводить итоги.Плюсы: + Регулировка температуры. + Термостабилизация. + Относительно недорогой. + Маломальский бренд. Минусы: — Несовместимость с жалами Хакко, но если поискать, то можно найти как жала, так и запасные нагревательные элементы. — НЕнаша сетевая вилка. — Комплектный шнур жесткий. — Псевдокерамический нагревательный элемент. — У нагревательного элемента нет гальванической развязки от сети, в случае пробоя спасёт только заземление. Вот, в общем-то, и всё. Для правильного вывода того, что написал, должно хватить. Кому что-то неясно, задавайте вопросы. Возможно, какие-то моменты упустил. В целом, если нужен недорогой паяльник с регулировкой температуры и указанные минусы не критичны, покупать можно. Надеюсь, хоть кому-то помог. Удачи!Используемые источники:

  • https://mysku.ru/blog/china-stores/32504.html
  • https://mysku.me/blog/china-stores/46604.html
