Делаем 220в в машине из старого ИБП

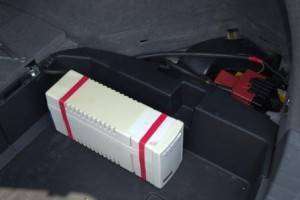

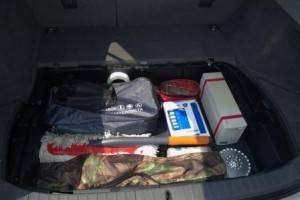

Этим постом я начинаю рассказ о серии модернизаций, которым подверглась моя «Волга» в последнее время. Сегодня речь пойдёт о том, как получить относительно мощный источник электричества 220В в машине, при том, фактически, с нулевыми вложениями.Ситуации, когда требуется иметь в автомобиле напряжение городской электрической сети, возникают довольно часто. Мне, например, по работе надо эпизодически возить живую рыбу на большие расстояния, и нужно куда-то подключать кислородные компрессоры. Плюс, давно была идея организовать полноценное штурманское место для дальних перегонов, а это требует подключения ноутбука. Потом, в перспективе, планы собрать холодильную установку для перевозки рыбы в жару, донором для которой станет старый холодильник, питающейся от сети 220В. Ну и по мелочи – часто даже не ожидаешь, когда и для чего нужно квартирное электричество в машине, так что лучше, пусть оно будет всегда.Конечно, сегодня можно купить различного рода инверторы, что называется, на любой вкус и кошелёк, но те приборы, с которыми приходилось сталкиваться мне, отличались двумя существенными недостатками. Прежде всего, это малая максимальная мощность. Скажем, самые распространённые инверторы, включаемые в прикуривать и не требующие специальной установки на автомобиль, имеют максимальную нагрузку порядка 150Вт. Чуть более продвинутые модули, требующие уже штатной установки, всё равно редко когда дотягиваются до отметки в 300Вт, да и стоят дороже. Второй важный недостаток, это качество электрической синусоиды, которую производит инвертор. Понятно, что при преобразовании из постоянного тока в переменный, синусоида модулируется искусственно, но вот качество этой модуляции у разных приборов разное. В том же инверторе, подключаемом в прикуриватель (который был у меня до настоящего времени), характер синусоиды далёк от оптимального, в результате, при подключении ноутбука, его адаптер очень сильно грелся, что, в теории, могло привести к поломке дорогого блока. Возможно, конечно, что инверторы высшей ценовой категории и лишены озвученных недостатков, но у них есть другой, не менее весомый, минус – цена. Лично я не готов отдавать стоимость комплекта зимней резины за инвертор.Выход был найден в использовании платы от старого источника бесперебойного питания (далее сокращённо ИБП). Вообще, я уже писал о том, как успешно использовал автомобильный аккумулятор для ИБП в домашних условиях ( https://pivo-msu.livejournal.com/103428.html ), и вот теперь возникал обратная идея – использовать ИБП в автомобиле. К счастью, у меня как раз был сломанный ИБП – он не видел подключение к сети (т.е., не заряжал аккумулятор и не пропускал сетевой ток на потребители), но он прекрасно преобразовывал 12В постоянного тока в 220В переменного, при этом, имел пиковую мощность в 800Вт. То, что нужно!Правда, если решите пойти по моим стопам и сделать автомобильный инвертор из ИБП, то не забудьте учесть один момент – многие современные бесперебойники имеют таймер отключения, который жёстко «вшит» в плату. Такие приборы, через определённое время работы (скажем, через 15 минут) отключаются, вне зависимости от уровня заряда АКБ. Для использования в качестве автомобильного инвертора они не подходят. Но мне повезло, у меня был ИБП не первой свежести, и когда его производили, то, вероятно, таймер отключения ещё не обрёл популярность (модель точно не помню, но фирма CyberPower).И так, для начала следует выбросить корпус устройства – он не понадобится, ибо планируется ставить именно стационарную розетку, вмонтированную в салоне автомобиля. Прейдя в машину, надо решить две основные проблемы – откуда взять питание и где разместить инвертор. Расскажу о решении данных вопросов на примере моей «Волги».Для начала я стал решать вопрос с питанием, даже на тематическом форуме спрашивал, но мнения там разделились – одни настаивали на подключении такой нагрузки непосредственно к АКБ, другие же допускали подключение к подрулевой колодке. Понятно, что к АКБ подключать надёжнее, но очень уж не хотелось сверлить дырку в моторный отсек. При этом, провод, фактически, напрямую от АКБ, подходит к замку зажигания, и это удобно, но минус заключается в том, что данный провод имеет недостаточный диаметр для обеспечения такой мощности. К тому же, я планировал повестить на эту же линию и обогрев сидений.Но, в итоге, прикинул все варианты, и всё же решил подключаться к замку зажигания, только снабдив соединение предохранителем не на 70А, как положено по нагрузке, а на 40А, т.е., на ту нагрузку, на которую рассчитана бортовая сеть «Волги». Это решение немного снизит максимально допустимую мощность инвертора, но у меня и нет задачи использовать его на 100% (нагрузка, по крайней мере, по планам, не должна превышать 400Вт, и то это редко будет). В любом случаи, пожаром в машине я не рискую – на 40А боратовая сеть рассчитана, а большую нагрузку не пропустит предохранитель.Подключение через предохранитель под рулевой колодкой (на фото, во время тестов, использовался предохранитель 20А).Теперь, когда стало понятно, к чему подключать инвертор, осталось решить второй вопрос – куда его ставить. Плата там довольно внушительная, стоять она должна недалеко от управляющей панели (ибо заморачиваться с удлинением двух десятков мелких проводков мне не хотелось). При этом, разместить розетку надо было со стороны сиденья пассажира-штурмана.Тут я вспомнил, что на «Волгах» с мотором ЗМЗ-406, справа от ноги пассажира, за дверью, под «пузатой» пластиковой накладкой, стоит ЭБУ. Но у меня машина с двигателем «Крайслер», и её «мозг» стоит под капотом, а вот та самая «пузатая» накладка всё равно присутствует. Логично было бы подумать, что под ней пусто, а места там вполне достаточно для расположения всего блока инвертора. Короче, открутил я эту накладку, а там и правда пустота – повезло!Теперь прикинул, как будут расположены узлы инвертора (а их, собственно, три – розетка, плата управления и плата преобразования), наметил это расположение, и начал выплавлять отверстия раскалённым на горелке ножом.Пластиковая накладка с установленными на неё розеткой и блоком управления.Правда, погода оставляла желать лучшего, лил проливной дождь, так что пришлось натянуть армейскую ОЗК между дверью и крышей, и уже под таким укрытием включать горелку.Вот такое импровизированное укрытие от дождяПосле того, как розетка и управляющая плата заняли свои места, осталось установить саму плату инвертора с обратной стороны пластиковой панели. Но это уже не представляет особой сложности.Инвертор в сборе на обратной стороне панели.Теперь осталось подключить к питанию и поставить пластиковую крышку на место. Плюс использовал тот самый, о котором говорил выше, а минус взял от корпуса с ближайшего надёжного соединения. Собрал всё, проверил – работает!Вид на розетку 220В на месте пассажира-штурманаПри этом, система, естественно, включена не постоянно (дабы не давать нагрузку на бортовую сеть, когда этого не надо). Я сохранил штатную систему управления ИБП, со всей индикацией – она не только информирует о состоянии инвертора, но и позволяет включать и выключать его по необходимости.С близкого расстояния видна плата управления и розетка.Но всякий случай, звуковой сигнал о работе инвертора я отключать не стал – негромкий писк раз в минуту или две (точно не помню) меня не особо напрягает, зато шансы случайно оставить прибор включённым и посадить аккумулятор резко снижется.Ну, собственно, на сим всё – теперь у меня в машине всегда есть мощный и качественный источник переменного тока 220В. В следящем посте поговорим про то, как модернизировать и улучшить блок климат-контроля на «Волге».

Profile

pivo_msu

Мой сайт

Latest Month

View All Archives

Tags

View my Tags page

Categories

View my Categories page Powered by LiveJournal.com

У многих пользователей ПК есть в наличии старые отработавшие свой срок ИБП. Частая их причина нетрудоспособности — это выход из строя аккумуляторов. Так как замена на новые батареи нерентабельна, а порой просто невозможна из-за отсутствия аналогов, эти устройства попросту валяются без дела или выбрасываются на помойку.

Но можно дать вторую жизнь ИБП, сделав из него очень полезное устройство — инвертор, преобразующий 12 в бортовой сети автомобиля в необходимое для некоторых приборов 220 в. Притом, что заводская версия инвертора обойдется в немалые деньги, а так вы сэкономите деньги, и сделаете из хлама нужную вещь.

Демонтаж аккумуляторов

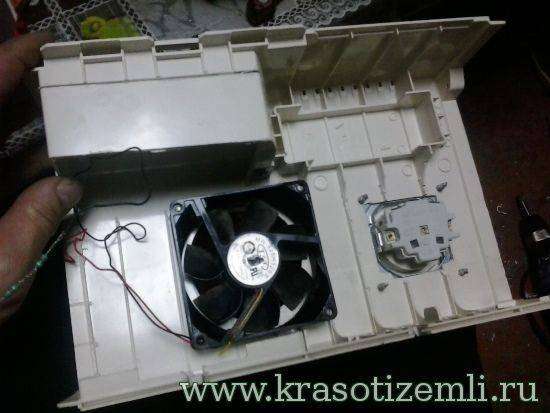

Итак, первое, что нужно сделать — это удалить старые, потекшие батареи. Они достаточно просто демонтируются, сняв нижнюю крышку и отключив провода питания. Если остались следы потекшего электролита, чистим корпус от кристаллов окисления.

Такая операция обеспечит устранение дальнейшего вытекания кислоты, а также значительно облегчит вес аппарата.

Изменение схемы подключения

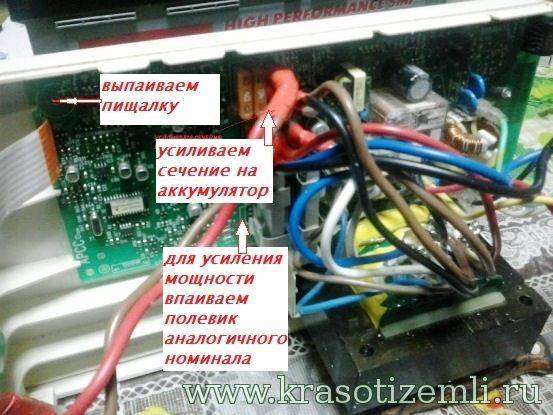

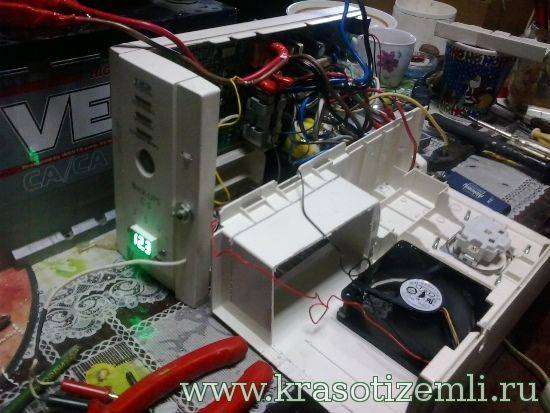

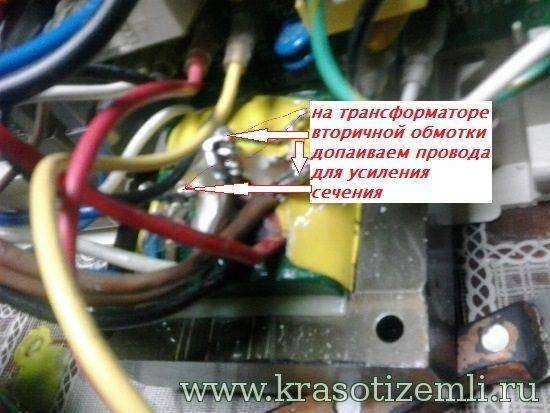

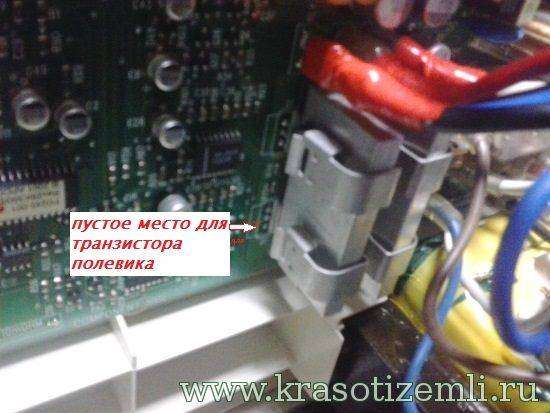

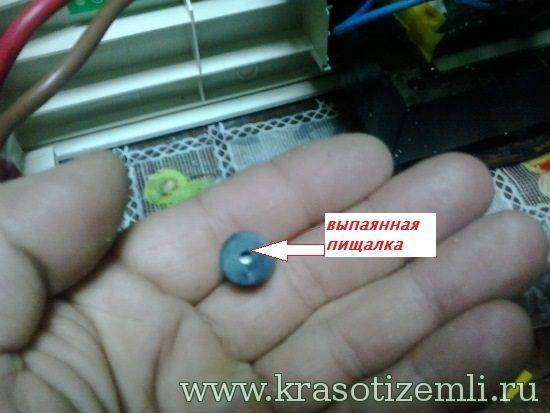

По конструкции бесперебойники отличаются, но принцип действия у них один и тот же — преобразовывать напряжение 12 в в 220 в. То есть в каждой модели присутствует плата с электронным преобразователем напряжения. Он-то нам и нужен. Но есть одно условие, он должен быть рабочим.

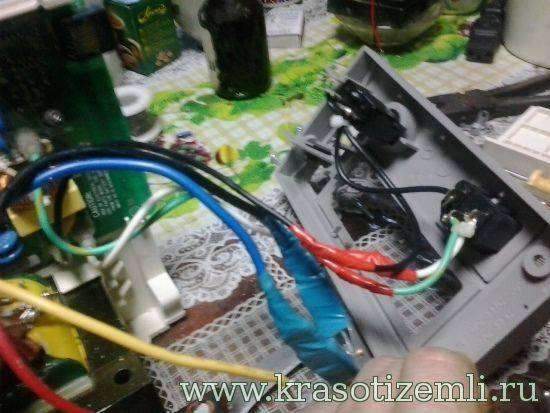

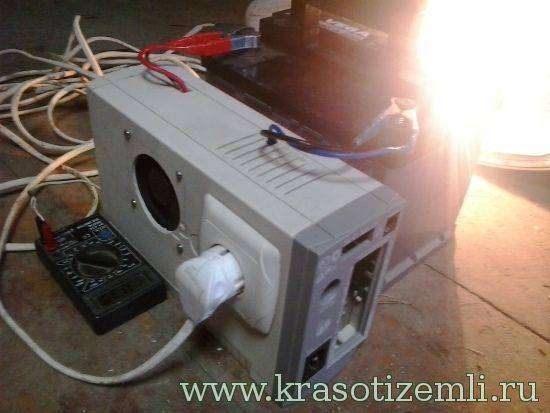

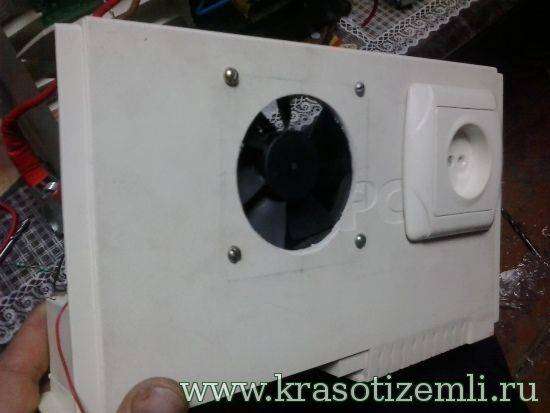

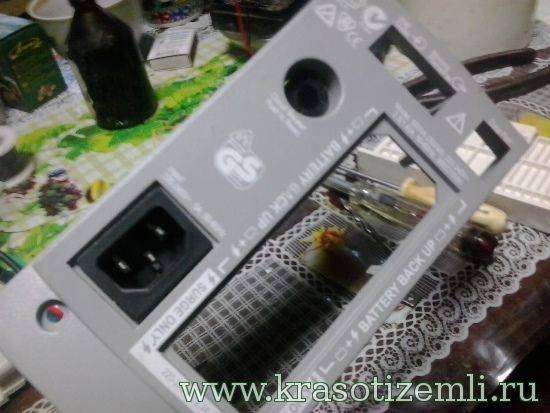

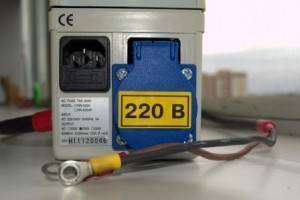

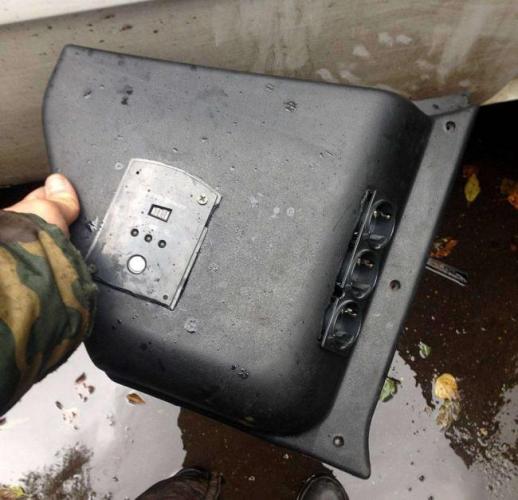

Так как приборы, которые будут подключаться к этому устройству имеют стандартную вилку на 220 в, необходимо на боковой или задней панели, установить обычную бытовую розетку для скрытой проводки. К ней-то и припаиваем провода выхода с преобразователя 220 в, которые ранее подходили к специальным трехрожковым вилкам на задней панели ИБП.

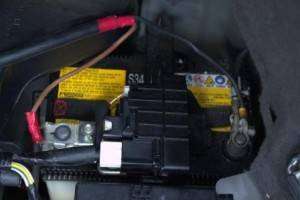

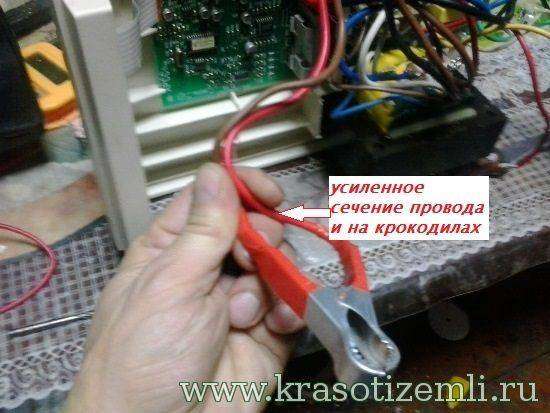

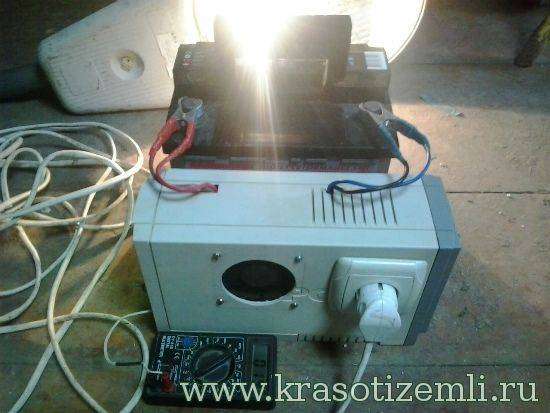

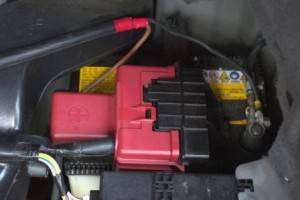

Далее необходимо сделать вход для 12 в. Для этого есть два варианта: припаять шнур с разъемом для прикуривателя или подпаять провода с крокодильчиками для подключения прямо на аккумулятор.

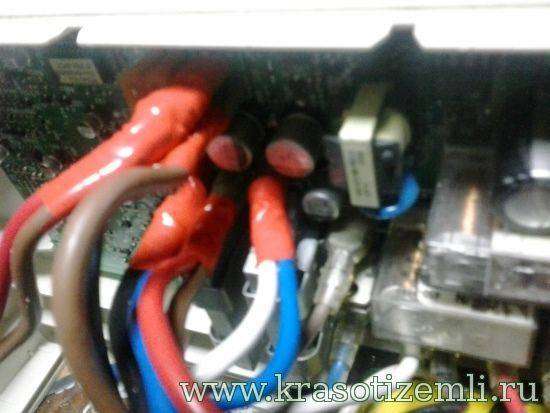

В первом и во втором случае, провода припаивают к тем, что шли на батарею ИБП. Очень важно соблюсти полярность подключения. Красный провод — это плюс, а черный — минус.

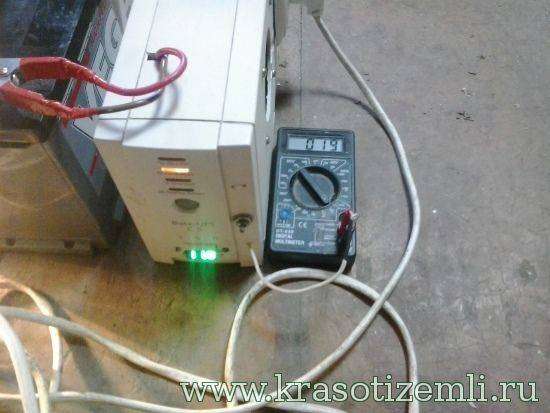

Как и в сети авто, так и в ИБП эти цвета должны совпадать. Лучше всего, конечно, проверить полярность мультиметром, чтобы наверняка.

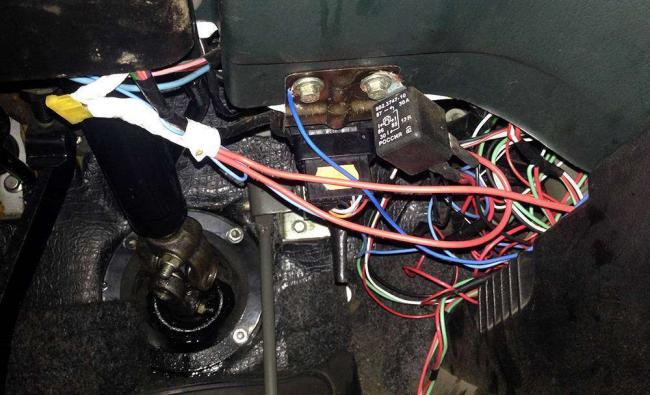

Такая схема подключения предусматривает моментальную работу устройства при его подключении. Если вы хотите сделать включение через тумблер или автомат, то просто в проводе, идущем от АКБ автомобиля разрываем «плюс» и присоединяем один провод на вход, а другой на выход автомата, закрепленного на корпусе ИБП. Таким образом разрывается питание инвертора, когда это необходимо.

Тонкости в работе

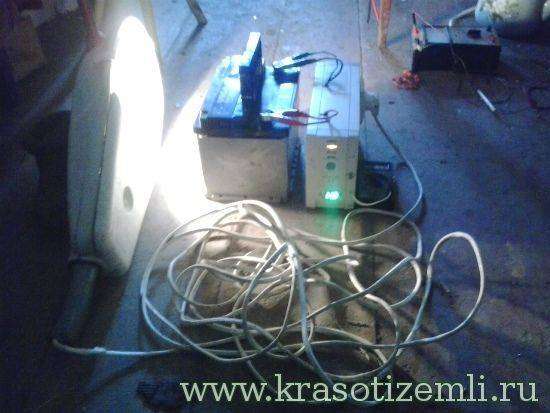

Следует понимать, что такое устройство не выдаст большую мощность. Как правило. она составляет не более 150 Вт, но этого вполне достаточно для подключения небольшого телевизора, ноутбука и другой слаботочной техники.
