Электронно-измерительный прибор «цешка» – это универсальный инструмент работы не только радиотехников и электриков. Им может успешно пользоваться любой человек, который привык своими силами устранять в доме неполадки, связанные с электричеством. Сегодня такие устройства доступны всем. Они выпускаются как в аналоговом (стрелочные), так и в цифровом исполнении. В советские времена таким незаменимым помощником был прибор Ц-20 и его аналоги.

Что такое «цешка», какие измерения позволяет производить

Прибор Ц-20 — это самый известный советский мультиметр. Он был разработан для измерения следующих величин:

• Силы тока.
• Величины напряжения постоянной полярности.
• Напряжения синусоидального переменного тока с частотой 50 Гц.
• Сопротивления постоянному току.

Прибор позволяет проводить измерение заявленных параметров электричества в следующих пределах:

• Для тока постоянного диапазон: от 0 до 0.30 мА, 0–3.00 мА, 0–300.00 мА, 0-750.00 мА.
• Для напряжения постоянного диапазон: от 0 до 0.60 В, 0–1.50 В, 0–6.00 В, 0–120.00 В, 0–600.00 В.
• Для напряжения переменного диапазон: от 0.60 до 3.00 В, 1.50–7.50 В, 6.00–30.00 В, 0–120.00 В, 0–600.00 В.
• Для сопротивлений диапазон: от 5 до 500.00 Ом, 0.05–5.00 кОм, 0.50–50.00 кОм, 5.00–500.00 кОм.

Устройство имеет погрешность измерений, которая для тока и напряжения лежит в пределах 4 %, а для сопротивления — в пределах 2,5 %.

Особенности мультиметра Ц-20

Универсальный прибор «цешка» устроен довольно просто. Он помещен в карболитовый (для старых моделей) или пластиковый футляр. На передней панели расположен индикатор в виде стрелочной электромагнитной шкалы. Под ним есть ручки управления и группа разъемов для подключения проводов с измерительными щупами. Здесь все подписано, поэтому легко обучиться, как прозвонить мультиметром цепь.

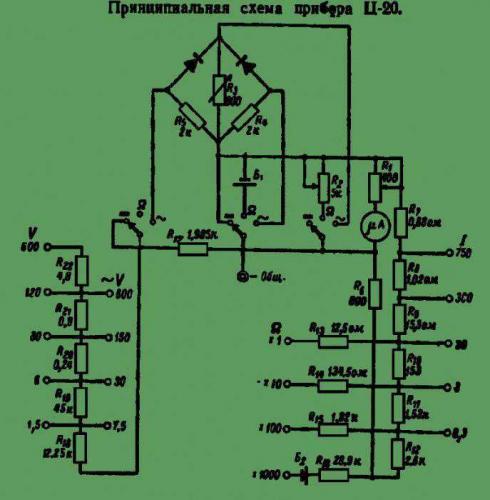

Схемотехнику «цешки» можно разделить на основные блоки:

1. Выпрямительный.
2. Для измерения постоянных и переменных величин напряжения.
3. Для измерения постоянных величин тока.
4. Для измерения сопротивления.
5. Блок индикации

Каждый из них имеет свои особенности.

Блоки для измерения тока и напряжения содержат в себе набор гасящих резисторов. Каждый из них может поочередно подключаться в схему. Это зависит от предела измерений. Чем больше величина измеряемого электричества, тем сопротивление схемы больше. Далее погашенный ток поступает на стрелочный индикатор.

Выпрямительный блок преобразует переменный ток в постоянный при измерении переменного напряжения. Коммутация между режимами измерения осуществляется переключателем.

Блок измерения резисторов также включает в себя набор сопротивлений, но они служат добавочными элементами. Для функционирования ампервольтомметра Ц-20 в этом режиме в схеме предусмотрен дополнительный источник питания на химических элементах.

Расположение и назначение органов управления

В советском мультиметре предусмотрено всего два органа управления, расположенных под приборной шкалой:

1. Ручка переключения режимов работы.
2. Ручка установки нулевого положения индикаторной стрелки.

Первая реализована на многопозиционном переключателе, который коммутирует между собой:

• Блок 1 и индикаторный узел (ИУ) напрямую для измерения постоянных величин напряжения.
• Блок 1 и ИУ через выпрямительный блок для измерения переменных величин напряжения.
• Блок 2 и ИУ напрямую для измерения тока постоянного.
• Блок 3 и ИУ напрямую для измерения сопротивления.

В каждом конкретном режиме другие возможности коммутации отключены. Поэтому не сложно разобраться, как пользоваться «цешкой».

Ручка регулировки стрелки работает только в режиме измерения сопротивления, так как в этом случае к индикатору подключается дополнительный источник питания.

Также прибор снабжен парой щупов для подключения к измеряемой схеме. Разобраться с их подключением легко, так как на нижней панели прибора расположена группа разъемов, каждый из которых подписан по пределу допустимого значения.

Измерение величины напряжения

Этот процесс не сложный, но требует внимательности. При измерении величины постоянного напряжения прибором «цешка», выполняют следующий алгоритм действий:

1. Измерительный щуп черного цвета подсоединяют к общему выводу (обозначен звездочкой на корпусе), а щуп красного цвета к разъему на заданный предел измерений под значок +V.
2. Поворачивают ручку переключения режима измерений в сторону знака «постоянно».
3. Подсоединяют щупы к электричеству общим выводом на минус, а другим (красным) на плюс.
4. Снимают замеры.

Чтобы не спалить прибор «цешку», предел измерений выбирают в большем диапазоне, чем измеряемое напряжение. Если при замерах положение стрелки находится в начале шкалы, то предел понижают (ориентируясь, конечно, на величину полученного результата). Более точные показания прибора получаются, когда стрелка находится на второй половине шкалы.

При измерении переменного напряжения используют разъемы пределов под значком «~V». Ручку переключения режимов ставят на значок «~». Все остальные действия соответствуют далее описанным пунктам.

Определение силы тока

При измерении силы постоянного тока также не трудно понять, как пользоваться «цешкой». Действия должны происходить в следующей последовательности:

1. Черный щуп для измерений подключают к общему выводу, а щуп красного цвета — к выводу на заданный предел измерений под значком +mA.
2. Ручка переключения режимов должна быть в положении «-«, что соответствует постоянному току.
3. Цепь, в которой необходимо замерить ток, разрывают. В этот разрыв включают «цешку» мультиметр (последовательное соединение). При этом полярность подключения выглядит следующим образом: «+» разрыва линии — «общий» щуп прибора — «плюсовой» щуп — вывод нагрузки.
4. Снимают показания.

Важно помнить, что «цешка» рассчитана на измерение небольших постоянных токов.

Прозвонка мультиметром цепей и замер сопротивлений

Измерение прибором величины сопротивления происходит следующим образом:

1. Первый щуп подключают к общему выводу, второй — в разъем (выбрав правильный предел) под значком «rx».
2. Ручку изменения режимов также переводят в положение «rx». При этом в схему включается дополнительный источник питания.
3. Регулятором установки «0» переводят стрелку в нулевое положение на шкале.
4. Щупы подсоединяют к сопротивлению, номинал которого необходимо измерить.
5. Снимают показания.

Проводя измерения непосредственно в схеме, один из выводов сопротивления необходимо отпаять. В противном случае его может зашунтировать другой элемент. Из-за этого показания будут неверными. Также можно легко вывести из строя полевые транзисторы, если таковые имеются в схеме.

Чтобы просто прозвонить мультиметром целостность какого либо проводника, щуп подсоединяют к выводу «х1», после чего смотрят на шкалу. При целом проводнике сопротивление будет стремиться к нулю. Если же есть обрыв, то сопротивление будет тяготеть к бесконечности.

Преимущества и недостатки устройства

К достоинствам «цешки» можно отнести простоту ее исполнения и проведения работ. Недостаток прибора в том, что погрешность стрелочного оборудования несколько больше, нежели электронного.

Заключение

Следует обратить внимание, что для каждого режима измерения на табло имеется своя шкала. Для токов и напряжений показания отсчитываются справа налево, а для сопротивлений наоборот. Для последних нужно умножать полученный результат на число, указанное напротив разъема подключения щупа.

Важно всегда помнить, что до начала использования мультиметра необходимо соблюсти все правила техники безопасности, касающиеся выполнения действий с электричеством!

Те, кто во времена Советского Союза занимался радиотехникой, имели в своем арсенале массу специальных приборов, которыми можно было измерять разные параметры электрического тока. Но был один универсальный вариант прибора, который смог заменить множество других. Таковым стал «Ампервольтомметр Ц-20», который в народе прозвали «цешка». Обустройство и принцип использования данного приспособления отличается простотой и комфортностью. И хоть в данный момент есть масса современных альтернатив, многие продолжают использовать представленную модель старого образца.

История

Измерительный прибор серии «Ц-20» стал популярным с 1959 года среди радиолюбителей и тех, кто часто занимается ремонтом бытовой техники. Производить приспособление стали в 1958 году в Омске на заводе «Электроточприбор».

Внешний вид прибора

Со временем и другие заводы стали выпускать приборы такого образца, так как спрос на них рос с каждым месяцем. Аппарат прошел несколько этапов усовершенствования и в современно интерпретации имеет немного сходств со своим «прародителем».

Официальное название устройства «Ампервольтомметр Ц-20». Но в народе есть другое название. Почему мультиметр называют цешкой знают не многие. На самом деле все просто — «имя» определяется первой буквой номинального номера серии. Спутать прибор с другими сложно, так как он в своем роде единственный.

Устройство может обладать следующими пределами измерения:

• Сила постоянного тока: 0-0,3 мА; 0-3 мА; 0-300 мА; 0-750 мА.
• Напряжение постоянного тока: 0-0,6 В; 0-1,5 В; 0-6 В; 0-120 В; 0-600 В.
• Напряжение переменного тока: 0,6-3 В; 1,5-7,5 В; 6-30 В; 0-120 В; 0-600 В.
• Сопротивление в пределах от 5-500 Ом; 0,05-5 кОм; 0,5-50 кОм; 5-500 кОм.

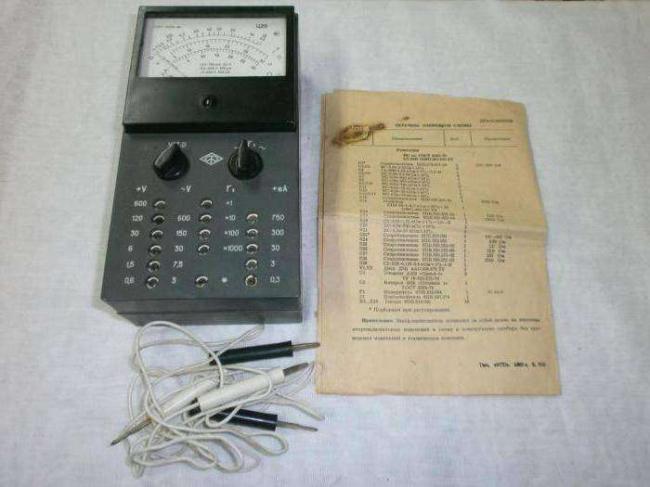

Комплект цешки

Относительно функциональных особенностей, то устройство предназначено для измерения величины постоянного напряжения, переменного напряжения, силы тока, сопротивления. Такая универсальность делает данный вариант совершенно незаменимым в быту и на специальных предприятиях.

Преимущества и недостатки

Как и любой другой прибор, цешка имеет свои преимущества и недостатки. Положительные и негативные моменты могут возникнуть или выявиться в процессе эксплуатации. Есть незначительные нюансы и более весомые.

Неоспоримыми плюсами устройства являются такие факторы:

• Достоинствами данного прибора является то, что он достаточно прост в использовании. Прочитав инструкцию, можно без проблем приступить к работе.
• Благодаря устройству приспособления можно получить максимально точные показатели. Некоторая погрешность в данном формате считается незначительной.
• Стоимость такого прибора была невысокой (в пределах 19 рублей на 1960-е гг.)*. Такая цена держалась благодаря тому, что устройство не отличалось сложностью, и его изготовление не было слишком затратным.
• Если случилась поломка, то ее можно устранить самостоятельно и быстро. Для работы подойдут подручные инструменты.

Вариант корпуса

Кроме положительных черт, есть и недостатки. Касаются они в основном ремонта, улучшения и самого обустройства прибора. Хотя, если разбираться в радиотехнике, то проблем с этим возникнуть не должно.

Вам это будет интересно  Особенности, назначение, устройство и принцип работы диода

Недостатками считаются такие моменты:

• Очень часто выходит из строя какая-то часть или деталь. Но поломка происходит только в результате неправильной эксплуатации. Многие умельцы самостоятельно сооружают детали для замены. Очень часто «родные» щупы заменяют стержнями из старых шариковых ручек.
• Нужно точно выполнять рекомендации относительно использования. В противном случае показания будут неточными. Дополнительно на цифры могут повлиять и внешние факторы, например, наличие мощного магнита возле корпуса аппарата.
• Из-за устарелого принципа устройства корпуса и деталей, в настоящее время сложно найти детали для замены. Приходится улучшать модель самостоятельно.
• Присутствует потребность постоянного перемещения щупов в разные гнезда. Это дает возможность регулировать сферу измерений.
• Часто приходится менять батарейки, так как питание осуществляется только от них. Для старых образцов современные источники питания не подходят, поэтому нужно сделать некоторое усовершенствование в области ячеек под батарейки сзади корпуса.

Недостатки данного прибора

Причина, по которой возникают сложности с эксплуатацией, может заключаться в неправильном хранении, использовании и ремонте. Если же ухаживать за аппаратом, беречь от механических повреждений и протирать контакты, то даже мелкие неполадки можно буде устранить путем налаживания.

Характеристики

Чтобы правильно использовать приспособление, нужно знать пределы его возможности, а именно технические характеристики. Относительно такого приспособления тайн совершенно нет. Цешка — прибор, который имеет следующие технические характеристики:

• Входное сопротивление составляет 1000 Ом/В. Это определяется и для предела напряжения постоянного тока.
• Предел измерения напряжения переменного тока определяется параметром в 2000Ом/В. Такой показатель является максимальным. Поэтому лучше не превышать спектр измерения.
• Питание может осуществляться несколькими способами. Главное придерживаться пределов измерения 5-500 Ом; 0,05-5 кОм; 0,5-50 кОм. При использовании 2-х батарей, которые соединяются параллельно на пределе 5-500 кОм. Можно использовать эти же характеристики, если дополнительно подпитывать от батареи или 3-х элементов БАС-80 соединенных последовательно.

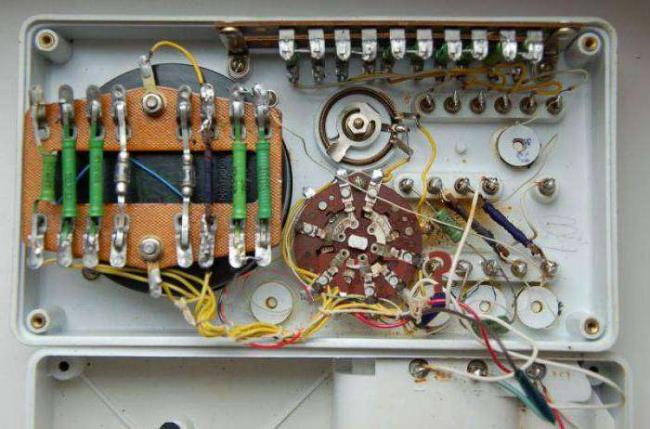

Схема платы, которая позволяет получать измерения

Обратите внимание! Чтобы не сломать приспособление и продолжить его нормальную эксплуатацию, нужно обязательно знать технические параметры.

Другие технические характеристики обычно указываются в инструкции, но они менее значимы, поэтому обычно не берутся во внимание. Но более умелый и опытный электрик внимательно изучает и эти параметры, которые в любом случае могут влиять на показатели и работу устройства.

Вам это будет интересно  Что такое удельное сопротивление

Нюансы конструкции

В самом начале выпуска, приспособление представляло собой черную коробочку, которая была изготовлена из карболита. На корпусе располагалась шкала с массой обозначений. Определение той или иной величины производилось посредством движения стрелки. Из корпуса выведены 2-ва провода, на кончиках которых были специальные щупы. Внутри располагалась плата, на которой в соответствующей последовательности соединялись электрические элементы.

Современный вариант претерпел не много изменений. Коробка теперь изготавливается из обычного пластика. Обычно пластмасса окрашена в оранжевый цвет — это позволяет быстро находить прибор среди других инструментов. Улучшенной стала и «начинка». Теперь используются более современные схемы, что дало возможность уменьшить размеры коробочки на несколько сантиметров.

Конструкция корпуса

Сзади корпуса есть открываемая ячейка, в которой все обустроена для установки батареек. В самый первый аппарата помещается 9-ть пальчиковых батареек. Мощность каждой должна составлять не менее 1,5 В. В более современных вариантах, количество источников питания сокращено благодаря более совершенной плате.

Уникальная переделка приспособления

Хоть и появилась более современная версия приспособления, но многие все же отдают предпочтение старым образцам. Это вполне реально, если немного усовершенствовать базовую комплектацию.

Способы управления

Измерения можно получать благодаря использованию специальных щупов. Показания можно определить благодаря стрелочному индикатору с 3-я шкалами. Немного ниже шкал расположен переменный резистор, применяемый для установки нуля при измерении сопротивления. Он размещается (слева). Справа расположился трехпозиционный переключатель для установки варианта измерения. Тумблер помогает переключать режимы измерения между постоянным напряжением или током, сопротивлением или переменным напряжением.

Немного ниже размещаются 3-ри ряда гнезд. Они расположены вертикально относительно верхнего «экрана». Над каждым гнездом написаны пределы измерения. Переместив щуп в нужное гнездо, можно получить нужные показания.

Гнезда располагаются следующим образом относительно шкалы и других элементов обустройства корпуса:

• С левой части корпуса — измерение постоянного и переменного напряжения.
• Центр отведен для измерения сопротивления.
• Справа расположены гнезда для измерения постоянного тока.
• Под центральным рядом располагается гнездо для общего щупа. Оно помечено «−».

Органы управления

Чтобы использовать сами щупы, нужно перемещать эти элементы каждый раз в те гнезда, измерения которых нужно снять. Получается, что органами управления являются специальные щупы, а дополнительными — гнезда, шкала и тумблеры.

Как работает

Простое устройство обуславливает и простое использование прибора. Не нужно иметь специальное образование или особые навыки — достаточно знать несколько простых правил:

1. Поверить наличие всех составляющих комплекта, их целостность. Провода щупов должны быть без повреждений.
2. Следует вставить в ячейки сзади корпуса элементы, которые будут являться источниками питания.
3. Сначала нужно определиться стем, какие показания нужно снять с помощью прибора.
4. Выбрать среди гнезд нужные варианты, и подсоединить к ним щуп.
5. Вторым кончиком «притронуться» к части электросхем или электроцепи, чтобы снять показания.
6. Снять показания и записать на бумагу. Нужно учитывать некоторую погрешность в показателях шкалы.

Вам это будет интересно  Устройство и принцип действия частотного преобразователя

Важно! Перед использованием стоит обязательно ознакомиться с инструкцией, прилагаемой к приспособлению.

Приспособление в действии

Если выполнять все этапы данного алгоритма корректно, то проблем с эксплуатацией не возникнет. Дополнительно нужно следить за безопасностью работы с электроприбором.

Определение силы тока

Что же можно определить посредством использования чудо-техники старого образца. Прибор может стать мультиметром с погрешностью показаний в пределах 4% (плюс, минус). Определить силу тока можно следующим образом:

1. Выделить на корпусе приспособления гнезда, отвечающие за силу тока. Расположены они справа.
2. Нужно подсоединить щупы к данным отверстиям.
3. Прикоснувшись к нужному элементу следить за стрелкой самой верхней шкалы. Обычно именно в верхней части располагается данная кала, но на современных приборах она может размещаться в любом другом ряду. Узнать, где искать шкалу, помогут надписи, определяющие единицы измерения характеристик электрического тока.

Шкала для определения параметров

Такой вариант измерения сможет провести даже новичок. Предварительно нужно рассчитывать на нужный показатель силы тока.

Величина напряжения

Определить напряжение можно соответствии с тем же алгоритмом, что указан для силы тока. Но есть здесь и некоторая особенность, которая актуальна и для силы тока. Перед тем, как приступить к замеру напряжения нужно хотя бы приблизительно узнать, каким оно будет на измеряемом объекте. Если определить таковую величину не получиться, то нужно использовать общее гнездо.

Работа по снятию показателей

Напряжение можно определить благодаря соответствующей шкале, которая расположена на «циферблате» прибора. Нужно внимательно следить за тем, какие единицы измерения представлены на шкале.

Замер сопротивления

Замер сопротивления производится по стандартной схеме работы с данным вариантом устройства. Нужно зафиксировать щупы в нужных гнездах, предварительно определившись с максимальным показателем измеряемого объекта.

Нужно не забыть переключить тумблер, который отвечает за точные показатели единицы измерения данной характеристики тока. Особенных условий относительно данного варианта эксплуатации нет.

Готовый к работе прибор

Мультиметровый прибор представленного образца использовался раньше, как основное приспособление для определения единиц измерения характеристик электрического тока. Приспособление имеет самые основные для проведения измерений части — гнезда, рычаги, тумблера, щупы, удобный корпус и стрелочную шкалу для снятия показателей. У приспособления есть соответствующие рамки, которые может определить цешка.

Как пользоваться цифровым мультиметром (цешкой)

Автор: Mike(admin) от 7-09-2017, 19:55

Цифровой мультиметр (или цешка, то есть прибор Ц-класса) является одним из наиболее распространенных инструментов на полке электронщиков. Они используют цифровой мультиметр для быстрого и точного измерения электрических величин. Причина, по которой мы называем это мультиметром, состоит в том, что они могут проводить различные измерения электрических характеристик схемы.

Существуют цифровые мультиметры всех форм и размеров, каждый со своими конкретными функциями. На самом деле не имеет значения, какой мультиметр вы используете, существуют некоторые рекомендации по измерению общих электрических характеристик, которые здесь будут приведены. К ним относятся измерение напряжения, тока и сопротивления. Данный материал предназначен в первую очередь для новичков, делающих первые шаги в электронике.

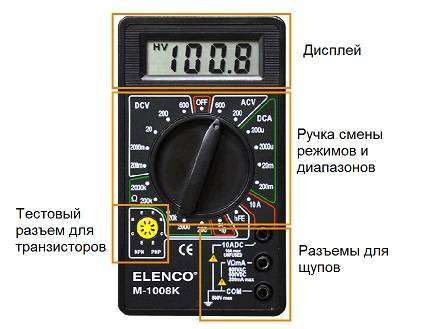

Для начала взглянем на классическую цешку. Ее внешний вид приведен ниже.

На дисплее отображается значение величины, которую вы измеряете. Ручка управления позволяет вам выбирать между различными режимами измерения (измереие сопротивления, напряжения, тока и т.п.). Маркированные круглые разъемы на вашем мультиметре – это то место, куда нужно подключать измерительные щупы. Обратите внимание, что каждый разъем обозначается как Voltage (напряжение), Ampere (ток), Resistance (сопротивление) и разъем COM. Первые три являются самоочевидными, однако COM означает Common и используется для заземления. Некоторые мультиметры также имеют тестовые разъемы для разных компонентов.

Префиксы величин также являются важной частью тестирования и измерения. Префикс – это буква или символ, который предшествует величине, например, mV, kOhms. Ниже приведена таблица, показывающая общие префиксы и что они означают.

При использовании цифрового мультиметра вы можете увидить дисплей с половиной цифры. Что это значит пол цифры? Это показатель способности дисплея отображать диапазон чисел. 3-значный дисплей мог бы отображать 0-9 в каждом слоте с цифрой, то есть от 000 до 999. Половина цифры относится к ведущей цифре и диапазону номеров, которые она может отображать. Половина цифры означает, что начальный ноль (1 в 1000) может отображать только значение 0 или 1. Таким образом, мультиметр с дисплеем с 3 разрядами и 1/2 может отображать значения с 0000 по 1999.

Как измерить напряжение с помощью мультиметра?

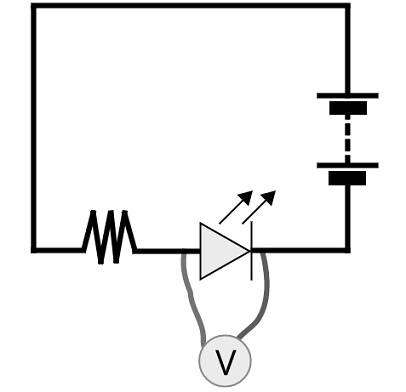

Следует помнить, что разные величины измеряются разными способами. Например, для измерения напряжения нужно подключать цешку параллельно тому участку, на котором необходимо узнать это напряжение. При этом, измеряя постоянное напряжение, один щуп должен быть воткнут в разъем V, а другой в разъем COM. Схема подключения при измерении напряжения показана ниже.

Как измерить сопротивление с помощью мультиметра?

Для измерения сопротивления компонента его желательно удалить из схемы и измерять, подключив к его контактам только щупы мультиметра. При этом щупы должны быть воткнуты в разъемы О© и COM.

Как измерить ток с помощью мультиметра?

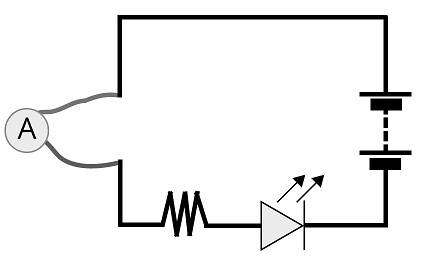

Ток в отличие от напряжения и сопротивления измеряется не параллельно испытуемой цепи, а последовательно, то есть с включением мультиметра в эту цепь для того, чтобы через этот мультиметр протекали носители заряда. Присоедините щупы к клеммам A и COM и подключите мультиметр последовательно в цепь. Здесь чрезвычайно важно выбрать правильный диапазон для текущих измерений, так как для защиты вашего мультиметра предусмотрены внутренние предохранители. И если будет превышение тока, то придется заменить вышедшие из строя предохранители, если вы выбрали неправильный диапазон. Совет: выбирайте сначала самый высокий диапазон.

Таким образом, работать с мультиметром довольно легко, главное — соблюдать меры безопасности при работе с электричеством.
