Подключение проводных пультов/джойстиков к Pioneer

Речь идет о такой приятной мелочи как подрулевой джойстик управления магнитолой. По внешнему виду напоминает компьютерную мышь, устанавливается возле рулевой колонки и позволяет движением пальцев, не отвлекаясь от вождения автомобиля переключать магнитолу.

Подрулевое управление: за и против

Подрулевое управление магнитолой – это своеобразная опция, предложенная владельцам Рено в качестве варианта доступа к функциям медиасистемы. Аналогичные приспособления как рулевая панель – уже привычный девайс. В данном случае он реализован как периферийное устройство. Опытные автомобилисты владельцы Renault говорят о том, что внешние кнопки для проигрывания музыки действительно очень удобны.

В плане затрат и трудоемкости установки – это действительно более приемлемый и доступный вариант по сравнению с опциями, которые предлагаются для медиасистем. Фактически речь идет об отдельном устройстве с минимальными требованиями к установке. Вам нужно подсоединить адаптер к соответствующему разъему и прикрепить в подрулевом пространстве.

Данная опция доступна для машин Renault Лагуна, Лачетти. Само устройство производится фирмой Pioneer, что уже является гарантией качества и продуманной эргономики.

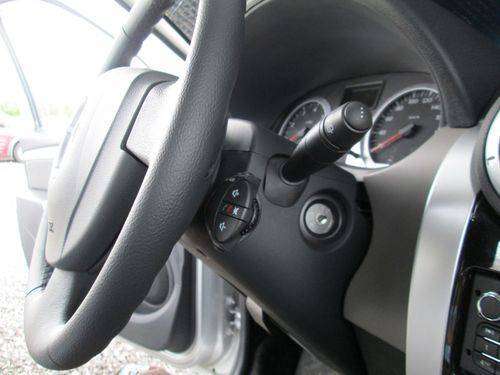

На фото показан внешний вид джойстика в установленном виде. Как видно, это компактно, удобно и по цене недорого. Подобный джойстик доступен еще владельцам Форд Фокус, устройства продаются и компанией Sony. Этот гаджет Pioneer имеет оригинальный стильный внешний вид и очень удобен в использовании.

Преимущества, которые дает переключатель подрулевой управления магнитолой:

•  удобная и недорогая установка при выполнении функции дистанционного доступа;
•  невысокая стоимость девайса;
•  простая конструкция и схема работы;
•  через время действие становится рефлекторным, что очень удобно и позволяет отказаться от дистанционного доступа.

Нужно сказать, что джойстики довольно популярны у производителей. В продаже можно встретить различные приспособления для тюнинга. Например, переключатель для зеркала, навигации, бортового компьютера. Данные опции часто в входят в пакеты расширения вместе с навигаторами, автомобильным ТВ, музыкальным чейнджером и другими устройствами.

Идея заимствована из спортивных автомобилей и концепт-каров, где реализуется так называемый «интуитивный» дизайн. Данные приспособления Pioneer отлично подходят для автомобилистов, любящих экстремальное вождение, и людей, совершающих на автомобиле дальние путешествия.

Особенности использования и установки

Эффект на практике от использования данного расширения более убедителен, чем описание. Инженеры Renault очень четко подметили, что такая функциональность более удобна и полностью заменяет дистанционный контроль. Дело в том, что водитель может использовать переключатель, не следя за рукой, полностью автоматически.

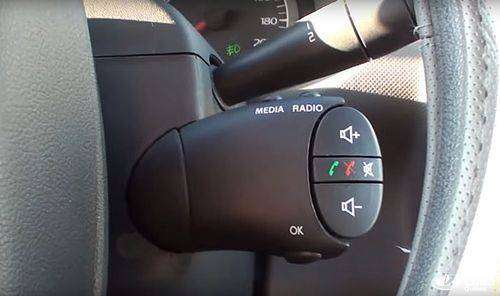

Приспособление позволяет делать звук больше или меньше, совсем его отключать одним нажатием, в Рено на девайсе имеется кнопка принятия звонка с Hands Free. Также поддерживается переход по трекам вперед/назад, перемотка. Адаптер подрулевого управления магнитолой дает возможность подключить все необходимые функции магнитолы на дистанционный пульт. В отдельных случаях такие пульты работают по беспроводному каналу, но, как правило, подобное удорожание не оправдано.

Простое и логичное решение, как для Рено Лачетти, Лагуна, Форд Фокус, позволяет избежать использования более дорогих опций, не ограничивая свои возможности. Что к этому может относиться и голосовое управление. Физический переключатель используется как дополнение к новейшим возможностям, так как очень удобен и доступен. Рекомендуем установить другие варианты подобного внешних функций. Это удобно и недорого.

Установка

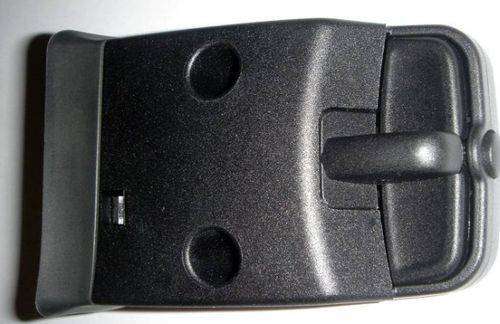

Комплект поставки включает девайс, руководство по установке, шнур для подключения, адаптер. Данная периферия подключается через адаптер к магнитоле и выводит кнопку доступа на внешний контур. Фактически при монтаже требуется установить крепление и соединить разъемы. Простота конструкции предполагает низкую стоимость. При этом рекомендуемое расширение позволяет на порядок улучшить уровень доступа медиасистемой.

Что выбирать: современные или испытанные временем опции

При тюнинге салона водители нередко встают перед довольно сложным выбором: новейших и уже хорошо зарекомендовавших себя опций. Магнитола с подрулевым управлением давно предложена потребителям и хорошо зарекомендовала благодаря простой схеме. Фактически управляющие кнопки просто выведены на отдельный интерфейс, расположенный в подрулевом пространстве.

В магазинах можно найти более современную версию этих устройств, однако целесообразность использования под вопросом, особенно для людей, не испытывающих тяги к технике. При этом всевозможные системы управления с удовольствием используются всеми водителями независимо от их статуса и технической подкованности. Подобные приспособления являются идеальным выбором для большинства случаев, когда нужно сделать удобное и недорогой тюнинг технического обеспечения салона Рено, Форд Фокус и других.

• Цена: US $9.20

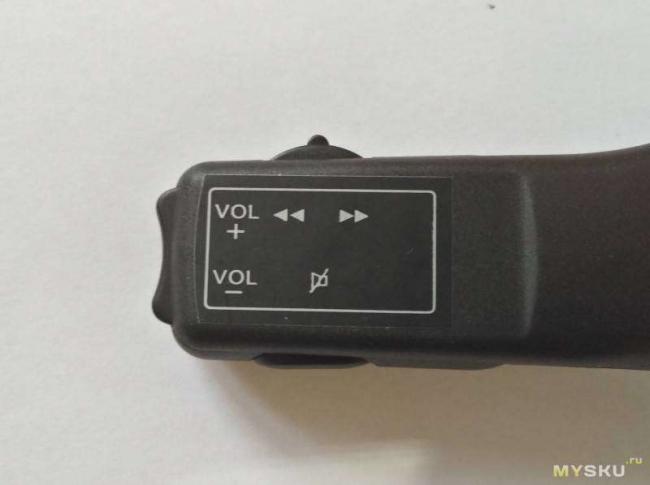

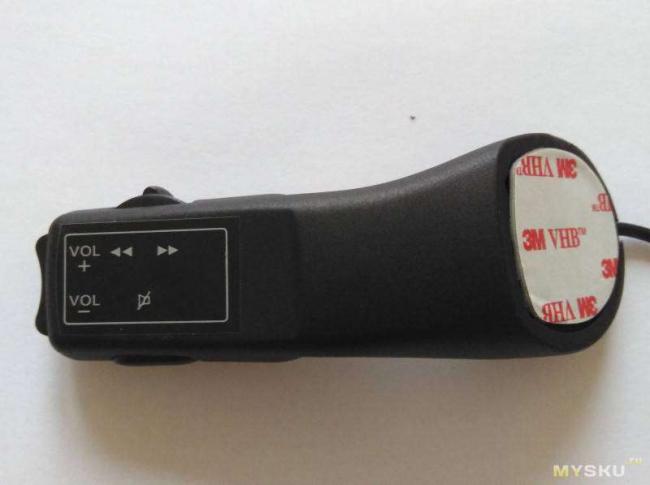

Очень удобная штука для тех, у кого по какой-либо причине отсутствуют кнопки управления на руле (мультируль). Позволяет управлять головным устройством, практически не отрывая рук от баранки. Приехал вот в такой коробочке, обтянутой почтовой пупыркой Угол надорван и примят, но это не критично, так как внутри коробки поролоновый ложемент В комплекте салфетка-обезжириватель и маленькие шурупы для крепления к подрулевому кожуху По задумке производителя, крепится пульт на скотч плюс шурупы. я закрепил на мелких болтиках и гайках.

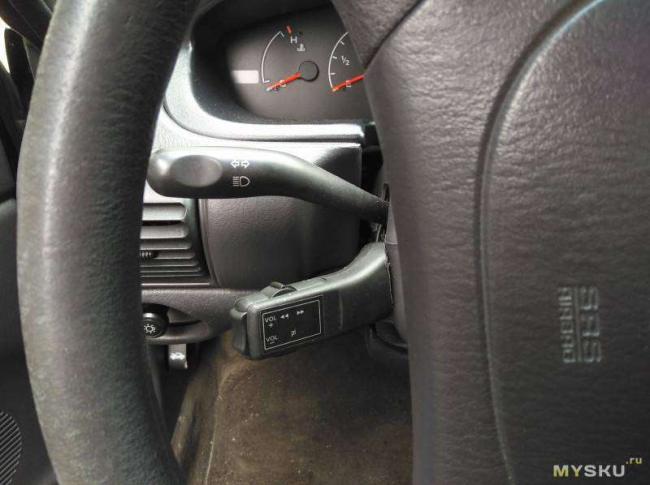

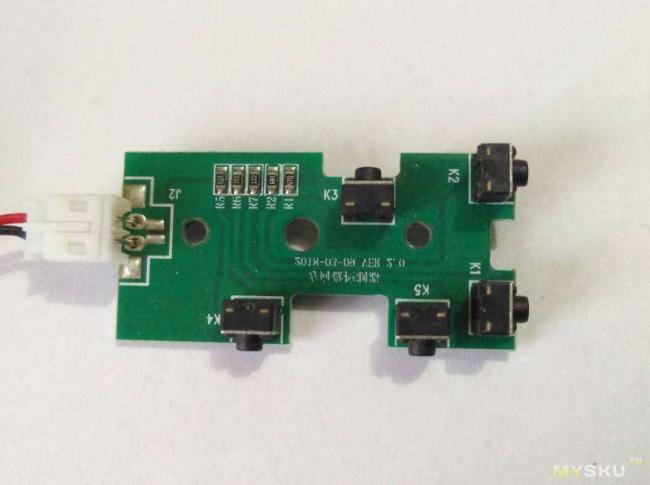

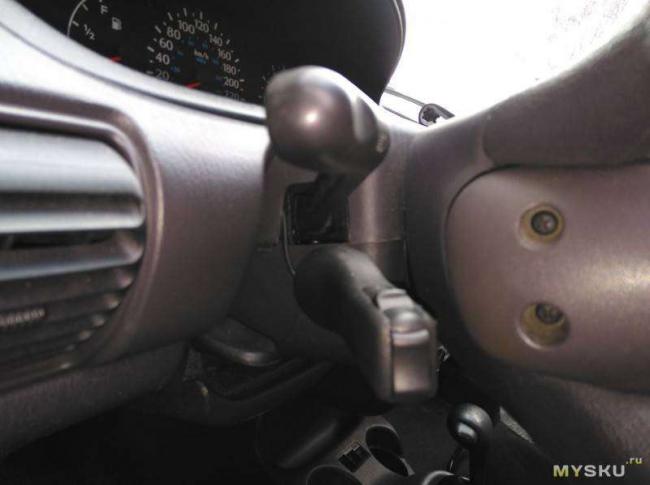

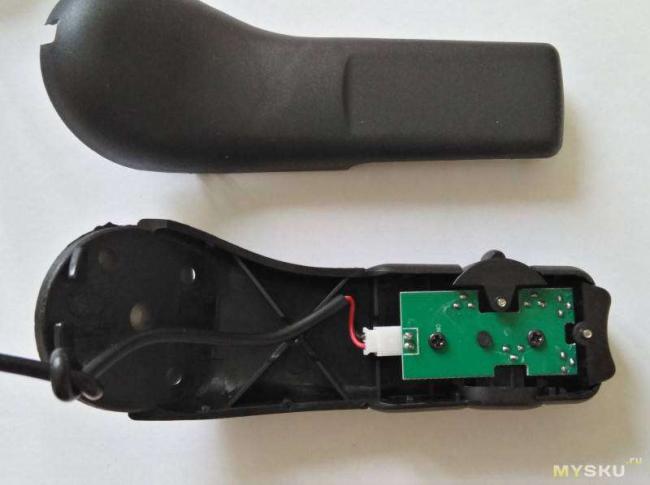

Фото внутреннего мира этого пульта Если кому плохо видны номиналы резисторов R1 47 Ом R2 680 Ом R3 1.2 кОм R4 3.3 кОм R5 10 кОм Как видно, каждая кнопка (клавиша) подключает на выход то или иное сопротивление, в результате при нажатии определенной кнопки сопротивление между двумя проводами выхода меняется на своё, уникальное. Это позволяет при подключении пульта к магнитоле дистанционно ею управлять. Такой набор сопротивлений позволяет подключать пульт к фактически любой магнитоле на Андроиде или ВинСЕ Как известно, магнитолы на Андроид или ВинСЕ имеют вход KEY, который понимает именно такие, резистивные пульты управления и позволяют назначить выполнение конкретной команды (и не одной) при нажатии конкретной кнопки пульта. Однако у меня магнитола не такая умная (JVC KD-X352BT), поэтому пришлось сделать адаптер для того, чтобы команды от кнопок подавались на магнитолу в виде понятных ей цифровых команд. Вот видео работы Вот так выглядит установленный пульт на автомобиле Вот так крепил Управлению штатными подрулевыми не мешает абсолютно, а вот удовольствия от вождения добавилось многократноДа, я знаю что современные головные устройства называть магнитолой некорректно. Однако это устоявшееся и удобное определение.Поэтому — магнитола

Всем привет У некоторых ГУ Pioneer сзади присутствует разъем ввиде входа «мини джек» и устройства поддерживают подключение проводного управления. Как правило в этот разъем втыкается пионовский RC-HW кнопок на руле, но есть возможность подключать проводные джойстики фирмы Sony, такие как : Sony RM-X4S Sony RM-X1S Внутри оба джойстка не преставляют из себя ничего сверх естественного — плата и резисторы: К сожалению эти оба джойстика сняты с производства и купить их можно только с рук, я брал как правило по 500-400 рублей, последний раз видел в магазине в 2008г за 1500рэ. У пионера резистивное управление, при нажатии той или иной кнопки выдается определенное сопротивление: для RM-x1s:

0 Ω	Off
2.2k Ω	Source
4.4k Ω	Mute
6.6k Ω	List(Disp)
8.8k Ω	Seek up
12.1k Ω	Seek down
16.8k Ω	Volume up
23.6k Ω	Volume down
33.6k Ω	Select
48.6k Ω	Mode

для RM-X4S:

Громкость +	16.9 кОм
Громкость —	23,7 кОм
След. трек	9,7 кОм
Предыд. трек	12,5 кОм
MUTE	4,5 кОм

Также существует схема найденная в инете, но работоспособная: На коннекторе мини джек 3.5 1 — GND — черный3 — AD — красный В принципе на основании этих данных можно сделать свой пульт/джойстик или же подключить кнопки на руле автомобиля , ессесно при условии что поддерживается резестивное управление + есть множетсво универсальных интерфейсов не дороже денег. Схем кстати в инете достаточно, и переделать/перепаять труда я думаю не составит. ps что вспомню — добавлю pss на звание профессора не претендую %)Полезные темы:
