«Супер экстра» или революция программатора «Екстра Пик»

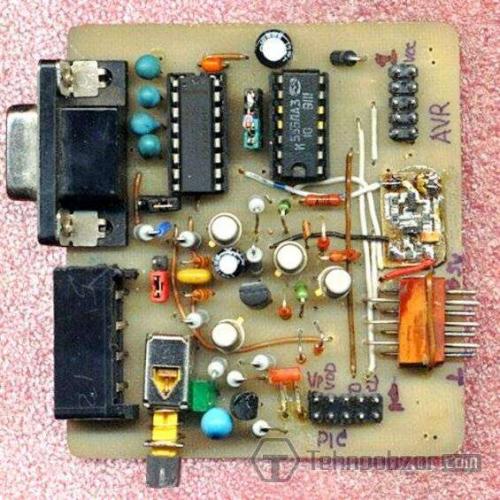

1364819375_programmer-all8.jpgПродолжение темы по работе с микроконтроллерами и их программирования различными программаторами, в первую очередь ExtraPIC. На написание статьи меня вдохновила статья «Эволюция экстрапика», написанная Мастер665. При изготовлении данного девайса были использованы материалы Д.Дубровенко и Ю.Сиривля, большая им благодарность, за отличное изложение материала. Так-же использовался форум на www.radioskot.ru и другие ресурсы всемирной паутины. Ну и, конечно-же, серое вещество в черепной коробке. 1364820396_superprogrammer.jpgПервое, с чем сталкиваются как начинающие программисты, так и радиолюбители, решившие повторить чужие конструкции на микроконтроллерах, это выбор самого адаптера для программирования, в народе называемого «программатором». На просторах интернета выложено множество всевозможных вариантов конструкций от простейших 5 проводков до солидных HVPP программаторов. Но первенство в количестве вариаций, пожалуй принадлежит славноизвестному JDM подобному «ExtraPic». Не открою секрета, что и я в свое время столкнулся с выбором программатора. Перелопатив множество ресурсов и прикинув свои возможности и потребности, выбор остановил именно на ExtraPic. Почему? Да потому, что мне нужен был простой, но схемотехнически надежный программатор на 1 раз, чтобы запрограммировать микроконтроллер AtMega8535 для собираемого мною аналога STK-500, а данная схема внушает доверие из-за наличия согласующих звеньев между МК, компютером и путем несложных доработок позволяет легко адаптировать девайс для программирования разных устройств. Мало того, это устройство поддерживается множеством бесплатного программного обеспечения как JDM программатор, что делает его особенно привлекательным. А еще, стоит упомянуть совместимость с PonyProg как с программной, так и с аппаратной частью, а значит можно использовать адаптеры от последнего, лишь слегка изменив схему подключения . И вот, изучив внимательно опыт великомучеников, разбивших свои лбы на изготовлении екстрапиков (а таких не мало, уж поверьте), решил перекроить схему на свой манер, но учтя все достоинства и недостатки. 1364819784_pwr-zip.jpgИмпульсный источник питания программатораИсточник питания у меня был от внешнего устройства Zip100, выдающий +5 и +12,5 вольт при нагрузке в 1,5А, так что не стал сильно заморачиваться с питанием, тем более всегда можно в крайнем случае запитаться от штатного БП компьютера, и поэтому выбросил из схемы стабилизаторы напряжения, сразу удешевив устройство на порядок. При необходимости вместо него можно собрать такую схему: Печатную плату, естественно, нужно было переделывать или разрабатывать по новой. Когда печатка была готова, вдруг принесли радиостанцию, для программирования частот. Этот момент навел на мысль: а почему бы не соорудить такой универсальный девайс, который бы мог бы постоянно находиться рядом с компьютером и выручать в нужный момент, наподобие этого. Так в программаторе появился узел, позволяющий запрограммировать частоты радиостанций, перепрошить мобилку по MBUS или FBUS, связывать устройства с компьютером через com порт, или организовать ИК порт. Здесь мне помогла схема «универсального программатора радиостанций», которая размещена на сайте радиолюбителей cqham.ru.Унипрограмматор радиостанцийИ вот программатор собран. Все разместилось на одной платке размерами 70х75 мм. Проверил все цепи, прохождение сигналов и реакция на изменение сигналов на разъеме, подключаемому к COM порту. Все нормально. Можно подключать адаптеры и пробовать программировать. Программатор с адаптерамиMega8 и Attiny2313 запрограммировались, что называется, с пол пинка. Контроллер Pic16F84 тоже не стал капризничать. На тот момент других микросхем у меня не было кроме 24схх и 93схх. МК 24Схх проблем не вызвал, а вот с программированием 93схх пришлось повозиться, пока понял в чем дело. Оказалось не любит он, когда питание дергается, пришлось выводить для него питание отдельно. Следующим этапом было испытание, с какими все-же программами может реально работать данный прогер. Их количество оказалось приятно внушительным. Вот, пожалуй, не полный список: Pony Prog2000, ICprog, PIC Development Programmer Software for Windows and Linux, WinPic800, WinPic by Wolfgang Buescher (DL4YHF), PicProg4u и многие другие, пока не известные мне 🙂 Затем мне зачем-то захотелось подружить этот программер с Uniprof. А что — делать так делать. Был расписан алгоритм управления, перепаян шлейф на соответствие Атмеловского разъема ISP и программатора Громова. Первое включение приятно порадовало, микросхемы в адаптере Унипрофом определялись и прошивались. Проинсталлировал Algoritm Builder, попробовал прошивать из него – все просто отлично! Но сюрприз меня ожидал когда я скачал последнюю версию Унипрофа. Он наотрез отказывался признавать мой программатор. Обращение к автору решения вопроса не сняло. После недели мучений, был собран «программатор Громова» как есть, и испытан. Проблема оказалась в соединении 6 и 7 пина разъема rs232. При соединении пинов «программер Громова» тоже переставал работать. И хотя, размыкание этих пинов ни на чем не сказалось при программировании, решено все-же было поставить джампер. Если у кого-то возникнет желание, проверить правду ли я написал, пожалуйста, вот схема принципиальная, наброски печатной платы, которую так и не довел до совершенства, ведь устройство и так прекрасно справляется с возлагаемыми на него задачами скачать схему .Патч, необходимость в котором возникла изза того, что я забыл о том, что триггер с эмиттерной связью не просаживает сигнал до нулевого уровня патч .Желаю всем удачи в повторении, и усовершенствовании, которому, как известно, нет предела! И еще одна фишка (моя), если вы неправильно запрграммировали фюзы кварца, его можно легко перепрограммировать снова, для этого с 3-й ножки RS232 снимается сигнал и подается на 3 (свободную) ножку разъема АVR, полностью совместимого по распайке с Atmel AVR ISP 10 pin. В ISP адаптере этот сигнал подключен через джампер к Xtall1 программируемоо контроллера. В таком виде программу не зальешь, но фюзы установки режима осциллятора восстанавливаются нормально, (не SPIEN DISBL и RSTDISBL).На авторство в чистом виде не претендую никак, скорее это народная схема, поскольку я ее собрал по крупицам, отсеяв все лучшее из множества уже имеющихся схем и слил все воедино, так что если кто увидит узелок похожий на придуманный им, может по праву считать себя тоже равноправным автором проекта «революция ЕкстраПик». В дальнейшем схема подверглась незначительному усовершенствованию, о котором, как и об адаптере для программировании микросхем памяти намерен рассказать в следующем повествовании. 73 всем радиолюбителям и 88 всем радиолюбительницам 🙂 С уважением, oleg63m@yandex.ruИспользуемые источники:
