Такой значимый переходник HDMI — тюльпан, который не цветок

• Цена: $8.48

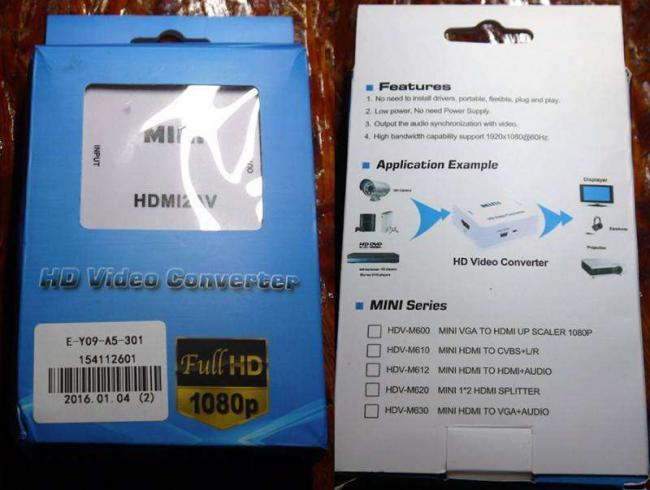

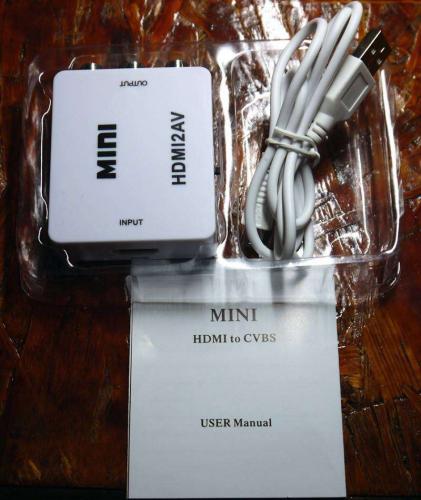

Понадобился мне переходник HDMI to AV. Но как оказалось в совершенно одинаковых коробках разная начинка, и я купил не то что мне нужно. Подробнее под катом Оказывается есть переходники которые работают на вход по hdmi только на разрешении 480p/60Hz и 576p/60Hz. И есть те которые поддерживают 1080р. Но так в описании в магазине была цифра 1080, то я и купил его, да и отзывы были положительные. Уже когда получил и проверил его, понял что он мне не подходит, посмотрев информацию в интернете, разобрался что есть разные начинки таких переходников, и соответственно мне нужен другой. Дальше в обзоре будут внутренности разных переходников. Пришел переходник в стандартной для таких переходников коробке В комплекте: 1. Переходник HDMI-AV 2. Кабель usb-miniusb 3. Инструкция Инструкция универсальная для всех переходников, здесь указанный режим 1080р, но его на самом деле нет По внешнему виду переходники тоже не отличить, одинаковые все

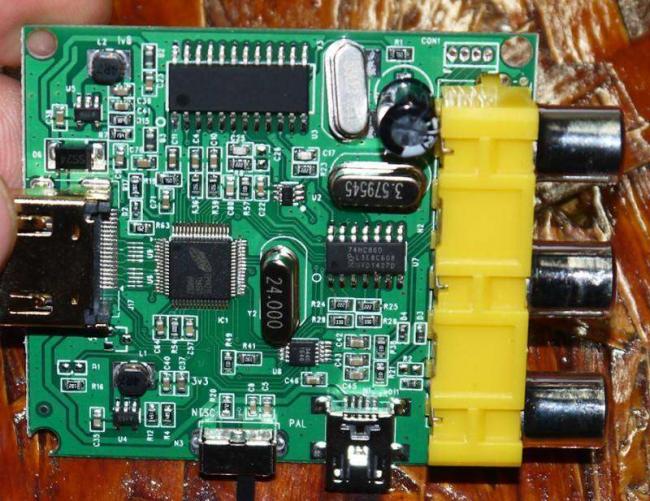

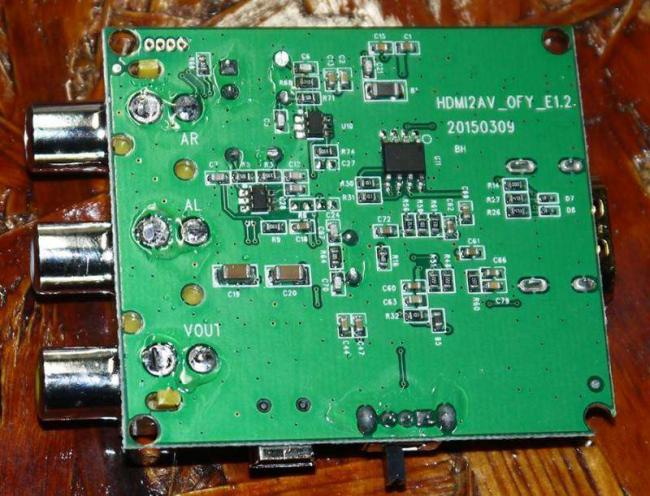

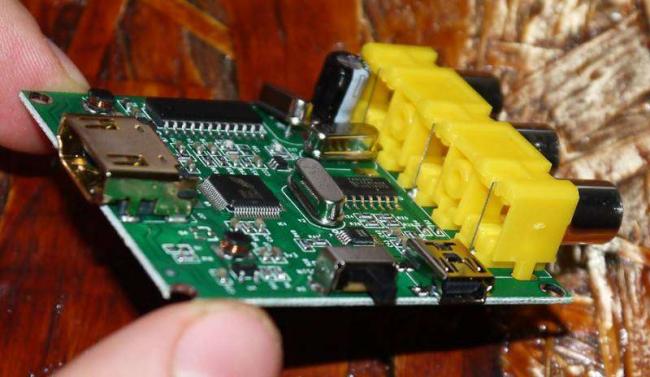

Внутренности моего экземпляра, который работает только с 480р и 576p Главный чип — ep94z1e (по datasheet вроде как поддерживает 1080р) Такой же переходник может выглядить еще так А вот тот переходник что нужен мне, который поддерживает на входе hdmi 1080р, выглядит так. Первый вариант (с одним большим чипом) Второй вариант (с тремя чипами) И третий вариант с функцией Zoom, тоже поддерживает 1080р Я свой переходник так и не смог заставить работать со своим ноутбуком и Т2 тюнером. Максимум что удалось (переключая всякие разные настройки разрешения и частоты) это середина изображения черно-белого цвета. Кстати без внешнего питания переходник не завелся, хотя по отзывам (для 1080р) должен работать. Вот так я купил пока бесполезную вещь. Просмотрел магазин, вроде как за 12 долларов есть«правильный» переходник, но я не уверен и уже не совсем доверяю описанию 🙂 Этим постом хотел донести информацию до читателей, что бывают разные версии таких переходников и перед покупкой желательно поинтересоваться какие разрешения они поддерживают. Уверен что не я один так промазал с покупкой. Спасибо за внимание. Задавайте вопросы в комментарии. Или если кто знает как заставить его работать, то пишите тоже;)

Как подключить ноутбук с HDMI к телевизору с RCA

После выхода статьи Переходник VGA RCA в комментариях очень много вопросов задают пользователи касаемо подключения различных имеющихся видео/аудио устройств с разными видео выходами/входами.

Не стал исключением вопрос о том, как подключить ноутбук с видеовыходом HDMI к старому телевизору,

у которого на борту имеется только композитный видеовход 3RCA (тюльпаны). О таком варианте подключения HDMI к RCA (HDMI to AV) задумываются владельцы не только ноутбуков, но и обычных компьютеров, видеорегистраторов, медиаприставок и др. устройств в одним видевыходом HDMI. Поможет нам конвертер HDMI to RCA.

Рекомендуем по теме:Как подключить звук через HDMI на колонки. Конвертер HDMI to SPDIF.Как удлинить HDMI по витой пареКак подключить VGA по витой пареКак подключить ТВ приставку RCA к VGA мониторуКонвертер звука Optical в Analog AudioПереходник HDMI DVI. Теория, основы, распиновка, подключение.

У нас тоже возникла подобная задача: имелся сетевой видеорегистратор Dahua, у которого в наличии только HDMI видеовыход. Он установлен в шкафу и подать видеосигнал от него на телевизор по HDMI кабелю физически невозможно.

Однако, в системе имеется модулятор композитного видеосигнала (RCA) в радиочастотный телевизионный канал. Таким образом, с видеорегистратора необходимо подать видеосигнал в формате cvbs и с модулятора ВЧ сигнал будет принят телевизором на одном из настроенных каналов.

Многие пользователи видели на просторах интернета готовые переходники HDMI to RCA. Однако не все понимают, что невозможно пассивным переходником «преобразовать» цифровой HD сигнал в аналоговый композитный видеосигнал. Многие спросят: «зачем же тогда продаются такие переходники HDMI-RCA?». Ответ прост: такими переходниками могут комплектоваться устройства с HDMI, в которых на уровне железа+программно предусмотрена возможность подачи с видеовыхода HDMI сигналов VGA, CVBS, S-Video или  компонентного сигнала YPbPr. Т.е., такие переходники HDMI to RCA осуществляют передачу уже подготовленного устройством и поданного на HDMI видеовыход композитного видеосигнала.

Из этого следует, что единственным способом подключить ноутбук с HDMI выходом к старому телевизору с RCA входами — это использовать активный конвертер HDMI to RCA. Благо сейчас специалисты из «поднебесной» изготавливают такие конвертеры, которые отлично работают и стоят, лично по моему мнению, очень дешево, по сравнению с известными брэндовыми производителями видео-преобразователей. Вот именно такой конвертер HDMI to RCA мы и решили опробовать в нашей ситуации. Результат: сигнал с HDMI видеовыхода видеорегистратора был преобразован таким конвертером в композитный сигнал. Этот сигнал после преобразования в модуляторе AV- ВЧ был передан по уже существующему телевизионному кабелю на телевизор.

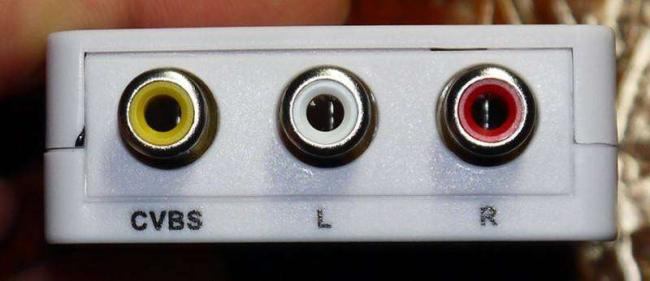

Данный конвертер HDMI to RCA поддерживает входной HD видеосигнал 480P/720P/1080P/1080I и функцию масштабирования изображения. На выход конвертер выдает CVBS сигнал стандартной четкости 480i(720х480/60Гц) и 576i (720х576/50Гц). В принципе, при подключении напрямую к телевизору и изменении разрешения входного сигнала 720P или 1080P было подмечено, что при 1080 видеоизображение на телевизоре немного четче. Однако эта разница для старых телевизоров незначительна. Звук также прекрасно работает.

Питание конвертера HDMI-RCA обеспечивается посредством USB кабеля, входящего в комплект. Его можно подключить в  USB порт видеоустройства, потребляемый конвертером ток составляет 250мА при обработке сигнала 1080Р.

Так же, на борту конвертера HDMI to AV имеется переключатель системы цветности выходного сигнала: PAL или SECAM.

Итог: если вам необходимо подключить ноутбук с HDMI выходом к старому телевизору с RCA входами воспользуйтесь именно этим конвертером HDMI to RCA. При его стоимости  порядка 6$ и отсутствии решения такой задачи готовыми или самодельными переходниками — это отличный вариант.

Приобрести конвертер HDMI2AV у проверенного продавца можно по ссылке:  http://aliexpress.com/HDMI-To-RCA-AV-CVBS-Video-Converter

ВНИМАНИЕ! Для подключения устройств в обратном направлении, т.е. приставки с тюльпанами к телевизору или монитору с HDMI входом, используем конвертер AV to HDMI: http://aliexpress.com/RCA-AV-CVBS-Video-To-HDMI-Converter

Обгоняя друг друга, технологии изменили не только внешний облик привычно выглядящего телевизора и массы других бытовых электроприборов. Они неизбежно продолжают влиять на конечный результат своего проявления, расширяя возможности современной электроники до поистине грандиозных масштабов.

Выход из тупика

</h2>

Некоторые устройства, которые еще вчера считались практически совершенными, теряют свою актуальность и становятся просто устаревшими, то есть неприспособленными ко взаимодействию с качественно новыми технологическими изобретениями. Переходник HDMI-«тюльпан» для многих пользователей становится действенным решением порой проблематичной ситуации, когда относительно новый ТВ-приемник не обладает необходимыми техническими средствами для подключения к одному из детищ прогрессивного времени. Об этом приспособлении и целесообразности его применения мы и поговорим в рамках данной статьи.

High Definition Multimedia Interface: с чем пришел ты к нам?

</h2>

Прежде всего, аббревиатура, приведенная в заголовке, заключает в себе суть процесса передачи данных, которые обладают особыми свойствами и обеспечивают высокою четкость мультимедиа, а также способствуют наиболее качественной реализации аудиосопровождения. Это достигается посредством многоканального цифрового потока в виде Audio-сигналов. Безупречное качество изображения и реалистичный звук существенно повышают восприятие отображаемого сюжета. Для рядового пользователя переходник HDMI, («тюльпан» можно подсоединить к нему) может стать спасительным приспособлением в том случае, когда телевизор или же другое устройство не снабжено разъемом одноименного типа. Учитывая существенное различие между принципом взаимодействия сигналов для передачи видео- и аудиоданных различных стандартов, у пользователей иногда возникают некоторые, мягко говоря, нестыковки, что в конечном итоге выражается в неспособности одного устройства «понять» другое.

Универсальный «переводчик» сигнала: процесс установки

</h2>

Когда вам необходимо подключить игровую приставку или BlueRay-устройство к телевизору, у которого отсутствует высококачественный разъем, тогда переходник HDMI («тюльпан», RCA или SCART) становится просто незаменимым, так как только специальный конвертер может преобразовать цифровой сигнал в аналоговый. В случае подключения нужно учитывать, что тип соединяющего кабеля должен соответствовать конструкционным особенностям гнезда и максимальной разрешающей способности декодера телевизора. Иногда пользователь сталкивается с проблемой, которая заключается в том, что TV был приобретен довольно давно, и его техническое оснащение не предусматривало использование HD-технологий. Поэтому все, на что может рассчитывать хозяин такого ТВ-приемника, — это наличие композитного выхода в устройстве. Тем не менее прежде чем реализовать подключение, обратите внимание на количество, маркировку и тип слотов, которыми снабжен ваш телевизор, так как множественность разъемов существенно повышает шансы получить более качественный выходной сигнал.

Что выбрать, подключая переходник HDMI, тюльпан или SCART?

</h2>

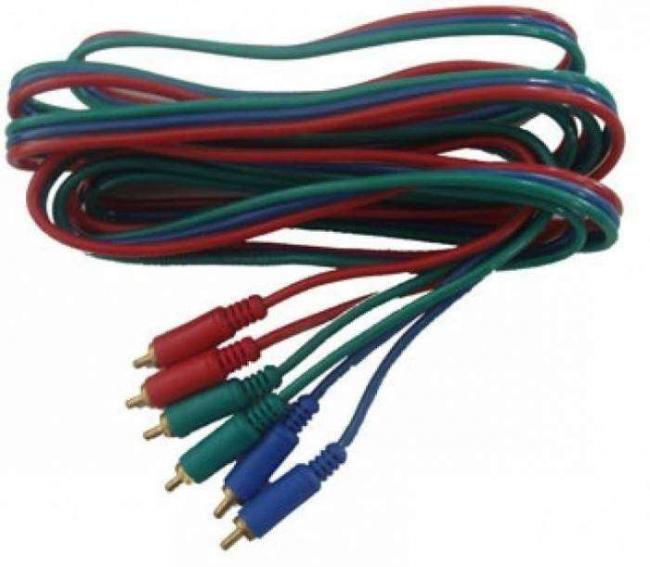

Как правило, большинство современных TB-приемников располагают, помимо композитного выхода, обозначающегося как: Video, Audio-L и Audio-R и имеющего три входных гнезда, еще и скарт-слотом, состоящим из множества контактных отверстий и прямоугольного паза со скошенным углом. Следует отметить, что использование Euroconnector(а) наиболее приемлемо, так как данный тип интерфейса обладает некоторым преимуществом перед вышеуказанным соединением. Дело в том, что при использовании 21-пинового «монстра» пользователю нет необходимости переключать декодер, как, например, при использовании композитного выхода, да и качество изображения намного лучше. В том случае, если ваше устройство не обладает SCART-слотом, но имеет компонентный тип соединения, маркирующийся Y, Pb и Pr или Y, Cb и Cr, что практически одно и то же, вам несказанно повезло! Именно данный вид подключения позволяет приблизить качество изображения к оптимальному.

Вопрос, который стоит денег

Так называемый переходник «тюльпан» (HDMI) позволяет с легкостью разрешить проблематичность вопроса о «взаимопонимании» практически между всеми электронными устройствами. К сожалению, использование данного приспособления определенно снижает качество первоисточника. Но возможность насладиться видеоматериалом при помощи старого телевизора вполне оправдывает столь несущественное упущение. Согласитесь, иногда можно пожертвовать качеством ради экономии немалой суммы, которую пришлось бы выложить на приобретение ТВ-агрегата, поддерживающего все «модные» форматы воспроизведения.

В заключение

Если, к примеру, кабель «тюльпан-тюльпан» используется без каких-либо дополнительных устройств и является вполне завершенным функционалом, способным передавать аналоговый сигнал без искажения и аппаратных препятствий, то цифровое качество HD намного требовательней. Телевизоры «четкого» формата оборудованы различного типа разъемами и буквально «всеядны». Универсальность таких ТВ-устройств дополняется многообразными усовершенствованиями, одним из которых можно считать способность воспроизводить разнообразного вида информацию с флеш-накопителей, а также присутствие опций для работы с интернет-продуктами непосредственно в онлайн-режиме. Так что попытка передать изображение на старый телевизор в качестве HD и без использования переходника заведомо обречена на провал. Увы, это затея требует наличия вспомогательного устройства, которое позволит коммутировать и обрабатывать видео- и аудиосигналы из высокочеткого формата в приемлемый поток данных.
