Выключатель света с пультом дистанционного управления: виды + обзор ТОПовых брендов

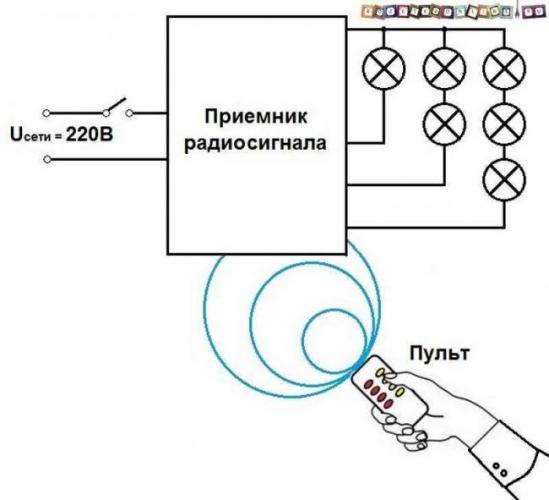

Управление светом с пульта в квартире — технология, которая казалась чем-то невероятным еще несколько лет назад, сейчас доступна каждому. При этом простота монтажа и общая невысокая стоимость всей системы дистанционного управления светом, делают её невероятно востребованной и популярной.

Кроме того, с помощью системы дистанционного управления светом, вы сможете разделять имеющиеся группы освещения на несколько, изменять режимы работы осветительных приборов и многое другое.

Для большей наглядности и подтверждения моих слов, давайте рассмотрим процесс установки системы дистанционного управления светом с пульта в обычной квартире.

Постараюсь описать установку управления светом с пульта максимально подробно, по пунктам, с приведением схем подключения, чтобы вы могли использовать эту инструкцию как пошаговое руководство по монтажу.

Важным требованием к этой подсветке являлось возможность отдельного включения её от остальных групп освещения. Другими словами, в обычных условиях эта подсветка должна включаться своей клавишей выключателя.

Так как вся проводка до выключателей была сделана, а все стены уже обклеены обоями, прокинуть еще одну линию до выключателя без серьезных разрушений не представлялось возможным.

Вот тут на помощь пришла система дистанционного управления освещением с пульта, идея реализации которой привела заказчика в восторг, это было как раз тем, что он хотел. Тем более, что рядом с местом монтажа проходит кабель на розеточную группу, от него и было решено запитаться.

Итак, нами была куплен вот такой набор – Пульт дистанционного управления световыми приборами Uniel UCH-P001.

В комплект поставки системы входят:

1. Контроллер – приемник радиосигнала со встроенным реле

2. Пульт дистанционного управления (ПДУ)

3. Держатель ПДУ, с двумя видами крепежа- двухсторонним скотчем и шурупами

4. Элемент питания для ПДУ типа A23

5. Инструкция

Основные характеристики системы управления светом с пульта:Тип : Дистанционный выключатель с пультом

Количество подключаемых приборов (групп) : 2

Максимальная нагрузка на канал, Вт : 1000

Максимальная суммарная нагрузка, Вт : 2000

Радиус действия, м : 30

Размер приемника, мм : 90*45*22

При этом режима работы три, столько же кнопок управления, «1» и «2» выключение и выключение соответствующих групп, а кнопка «3» — включение и выключение всех групп одновременно. Радиус уверенного приема сигнала, на открытой местности, не более 30 метров.

Этот комплект дистанционного управления освещением был куплен в одном из электротехнических магазинов Екатеринбурга за 859р. Вообще, мониторинг цен показал, что в зависимости от региона и конкретного города, цена на аналогичный пульт управления варьируется в районе 750-1000р.

Приемник достаточно компактный, что очень полезно при различных способах монтажа. Его можно спрятать за подвесным потолком из ГКЛ или даже в корпусе люстры.

Итак, когда все приготовления закончены, можно приступать к самому ответственному шагу – подключению управления светом с пульта к блоку питания светодиодной ленты.

выглядит следующим образом

В нашем случае, для реализации дистанционного управления светодиодной лентой с пульта схема подключения выглядит так:

Приступаем к подключению проводов по этой схеме.

В первую очередь подключаем все необходимые провода к блоку питания светодиодной ленты.

От приемника дистанционного пульта, берем черный крайний провод с маркировкой– «общая линия» и подключаем к клемме «N» — нулю на блоке питания, а белый провод с маркировкой – «Группа А», подключаем к клемме фазы — «L».

Подробнее о значении этих маркировок написано в моей статье – «Обозначение L и N в электрике»

Теперь переходим к подключению питающего кабеля. Как вы помните, мы решили подключится к кабелю, который идёт к группе розеток. Выключаем напряжение в электрощите и приступаем к монтажу.

Снимаем защитную внешнюю изоляцию с кабеля ровно на столько, чтобы удобно было выполнить подключение. Для большей надежности, было решено не разрывать кабель, а снять изоляцию и подготовить жилы следующим образом:

Белая — Фаза

Бело-синяя – Ноль

Желто-зеленая – Заземление

Если вы не уверены в соответствии цветовой маркировки проводов у кабеля, вы сможете самостоятельно выявить фазу, ноль и заземление по следующей инструкции — здесь.

Белую жилу – фазу, мы соединяем с красным проводом с маркировкой «выкл» приемника дистанционного управления освещением, а бело-синюю жилу — ноль с оставшимся черным проводом.

Для надежности соединения, на эту пару проводов были надеты кабельные наконечники. После чего, соединения обжаты прессом.

Кроме этого соединения были затянуты контрольными винтовыми клеммами.

Осталось подсоединить желто-зеленый провод заземления к соответствующей клемме блока питания светодиодной ленты. Делаем это тоже без разрыва.

Подробную инструкцию по установке светодиодной подсветки в нишу для штор, вы найдете здесь. Сейчас же я достаточно кратко опишу общий порядок действий подключения и установки светодиодной ленты.

Для подключения светодиодной ленты к блоку питания, прокладываем двухжильный кабель до места установки ленты. Одну из жил подключаем к клемме «V+» блока питания, а другую к клемме «V-». В нашем случае для подключения использован кабель ШВВП 2х0.5, синяя жила которого подключена к минусу «V-», а коричневая к плюсу «V+». Затем, в таком же порядке с другого конца подключается led лента.

Все оборудование после подключения выглядит примерно так:

На этом подключение завершено, теперь можно управлять светодиодной подсветкой ниши для штор с пульта, включая или выключая её, когда это требуется. При этом режимы работы других групп освещения, как и остальной электросети квартиры никак не изменились. И это всего за 859 рулей (стоимость комплекта дистанционного управления светом с пульта).

Согласитесь, очень удачное решение и это далеко не единственный возможный способ применения систем управления светом с ПДУ. При желании, можно сделать управление с пульта всем светом в квартире, а кроме того вы сможете закрывать шторы или жалюзи, включать музыку или вентиляцию и многое другое, благо моделей систем дистанционного управления масса, с различными возможностями и характеристиками.

А вообще, тема управления освещением в квартире с пульта достаточно интересная и большая, поэтому не стесняйтесь, пишите ваши вопросы, предложения или опыт использования дистанционного управления светом в комментариях к статье, считаю, что это будет полезно многим.

Понравилась статья? Вступай в нашу группу вконтакте!

Подписаться

Следи за появлением новых материалов! Прочитано 42056 раз Наверх

• Вы здесь:
• Главная /
• Инструкции

Беспроводное управление освещением практически ежедневно набирает популярность в быту, общественных заведениях и на предприятиях. Причем наиболее востребовано сейчас дистанционное управление по радиоканалу, WiFi и интернету. Благодаря такому подходу удается управлять домашним и уличным освещением из другого города или страны. Поэтому в данной статье будут детально разобраны оговоренные выше способы управления светом, но не будут рассматриваться системы с фотоэлементами, автоматами и ИК, потому что они неудобные и несовременные. Содержание

Принципы работы дистанционных приборов

В работе современных дистанционных приборах чаще всего используют звуковые, ультразвуковые и других типы волн.

Эти устройства состоят из следующих элементов:

• Приемника, устанавливаемого рядом с лампой или выключателем.
• Кнопочного пульта ДУ.

Далее будут детально рассмотрены самые популярные варианты дистанционного управления светом в квартире.

Способы дистанционного управления

Дистанционное управление светом  бывает проводным и беспроводным, ручным и автоматическим, при этом чаще всего работает за счет инфракрасных, микроволновых, радиочастотных, звуковых и ультразвуковых волн. Но мы будем рассматривать самые удобные и наиболее популярные варианты дистанционного управления светом.

Сложный: Управление по радиоканалу

Самым эффективным способом считается радиочастотное управление.

Благодаря такому управлению удается:

• Осуществлять включение и выключение света с помощью пульта ДУ, ПК, телефона и остальных мобильных гаджетов;
• Увеличить радиус действия радиоканала до 100 м;
• Использовать в работе усилитель сигнала для более точного управления.

В такую систему управление светом входят такие элементы:

• Пульт ДУ;
• Аккумулятор;
• Контроллеры управления, входящие в исполнительный блок управления.

Продуманная конструкция исполнительного блока позволяет устанавливать его в более подходящем месте (в люстре, в распределительном ящике или в розетке). Благодаря такому расположению исполнительные элементы системы прячут от посторонних глаз.  С его помощью удается управлять любыми типами ламп, причем не только одним светильником, но и группой.

Способ установки и монтажа

Схемы дистанционного управления освещением разные, в зависимости о модели и типа прибора. Ниже будет рассмотрена схема подключения UNIELUCH-P002-G3-1000W-30M. Приёмник радиосигнала (работает на частоте 433,92 МГц) монтируется в распределительную коробку или рядом со световым электроприбором.

1. Первым делом нужно подключить осветительные приборы к приемнику. Для этого в нем предусмотрено три канала (потребляемая мощность каждого не более 1000 Вт) и общий минус. Каждый канал отмечен коричневым, синим и белым проводом. Общий минус в этой схеме тоньше черного провода, через который устройство подключают к домашней сети (и расположен он ближе к краю блока).
2. Поле чего блок управления подключается через красный и черный провод (плюс и минус соответственно) к домашней электросети, как указано на нижнем рисунке. При этом устанавливают выключатель (помечен зеленой стрелкой).
3. На финальном этапе к приемнику подключают антенну с помощью белого провода, который размещен с другой стороны блока.

Недостаток таких пультов управления светом в том, что электроприборы подключаются последовательно, поэтому при выходе одного из них не будет работать вся группа.

Простой: Wi-fi Управление умной лампой

В качестве примера разберем управление лампой Xiaomi.  Первым делом нужно скачать на мобильный смартфон из Play Market программу Yeelight. Она адаптирована под устройства на базе  Android 4.4, iOS 8 и более новых версий данных OS. Потом её требуется установить на гаджет. Следующим этапом будет подключение мобильного устройства к Wi-Fi сети. Далее можно запустить программу и войти в систему, потом нужно выбрать расположенные ближе к вам сервера. Благодаря этому гаджет будет откликаться быстрее. Для европейской части РФ лучше выбирать немецкие сервера. Потому нужно подтвердить лицензионное соглашение и следовать далее. Для более простого входа в программу можно воспользоваться учетками Xiaomi или Facebook, если конечно они имеются. Для этого нужно кликнуть на «Create Account». После ввода учетных данных (логина и пароля), откроется основное меню утилиты, как показано ниже. В этом меню необходимо «Добавить устройство» и в появившемся списке выбрать наше прибор и кликнуть «Продолжить». В обязательно порядке нужно предоставить утилите доступ к GPS. Далее необходимо выбрать MAC- адрес лампочки и нажать вкладку «Продолжить». Если в этом перечне ничего нет, то нужно сбросить настройки лампы и проделать процедуру повторно.  После беспроводного подключения устройства можно устанавливать необходимые настройки. Ниже приведены основные возможности удаленного управления умной лампой.

Возможности настроек

Лампочку в любое время можно настроить под свои нужды. Для её включения и выключения необходимо нажать на изображение выключателя, размещенное справа от иконки лампы. После чего откроется окно с дополнительными настройками:

• включение/выключение;
• регулировка яркости (используется электронный диммер);
• стандартные шаблоны;
• изменение теплоты света или подсветки в диапазоне от 1700 К до 6500 К.

Открыв настройку «Цвета» можно выбирать один из 16 000 000 оттенков свечения лампы. Возможности функции «Поток» позволяют изменять цвета лампы, а также регулировать скорость и порядок смены цветов. Нажав на три вертикальные линии в правом верхнем углу можно открыть настройки, с помощью которых можно изменять название лампы и выносить ярлычок необходимой функции на рабочий стол гаджета. Полезной функцией является создание пользовательского шаблона. Программа предоставляет на выбор изображение для этого шаблона, нужно просто ввести подходящее название для него и выбрать устройство, для которого предназначен новый шаблон. Останется только выбрать нужное действие. Например, можно выбрать цвет свечения и нажать «Готово». Теперь каждый паз после нажатия на иконку будет включаться установленный пользователем свет. Кроме того, можно в любое время поменять имя шаблона, изменить его изображение, состояния и отправить ярлычок заданной функции на рабочий стол мобильного гаджета. В основном окне программы тоже имеются настройки, которые позволяют устанавливать таймер для отключения освещения в требуемое время. С помощью функции «Расписание» можно настроить время включения и отключения лампы с помощью шаблона. Если выбрать «Пипетку», то после наведения камеры телефона на нужный объект, программа сама распознает его цвет и установит этот оттенок для лампочки. Приятная функция «Музыкальный режим», позволяет настраивать лампу так, что она будет мигать в такт воспроизводимой на гаджете музыкальной композиции. Для включения этой функции необходимо предоставить утилите доступ к микрофону.

Чуть сложнее простого: Управление светом через реле, розетку или выключатель Sonoff

Практически во всех реле Sonoff устанавливается контроллер ESP8266, благодаря которому устройство безопасно соединяется с WiFi сетью. На плате устройства предусмотрено также силовое реле, блок питания и удобные клеменные зажимы. Их используют во многих комплектах умный дом. Ниже разберем наиболее распространенное реле Sonoff Basic 10A Оно рассчитано на ток до 10А и нагрузку до 2.2 кВт. Реле работает с напряжением от 90 до 250В и протоколам WiFi — 802.11 b/g/n. Допустимая температура во время эксплуатации 0 — 40°С. Габариты корпуса реле: 88 x38 x23мм. Реле может управляться с помощью:

• Wi-Fi.
• Интернета.

Для этого потребуется закачать и инсталлировать на устройство программу eWeLink. Она предусмотрена для гаджетов на Android и iOS. Для быстрого поиска утилиты производители предусмотрели QR-коды, которые идут на упаковке устройства. Для гаджетов на Android загрузить русскоязычную программу можно в Google Play.

Для мобильников, базирующихся на iOS программа доступна в App Store.

После скачивания и инсталляции утилиты на смартфон требуется зарегистрироваться в системе, для этого потребуется выбрать страну проживания и ввести адрес своей электронной почты. Естественно мобильник должен быть соединен с интернетом. После регистрации на указанную почту поступит письмо с кодом, который нужно в течение 30 мин указать в строке «Email код». В этом же окошке необходимо указать пароль для входа в систему. После чего можно зайти в программу и «Добавить устройство» (кнопочка с плюсом). Далее требуется выполнить сопряжение реле и мобильного гаджета с помощью недолгого удержания (5 сек.) кнопки на реле, как указано ниже. На реле должен загореться зеленый светодиодный индикатор. Выбираем первый режим подключения и жмем «Далее». На следующем этапе требуется выбрать из отображающегося перечня, созданную реле Wi-Fi сеть и подключить к ней гаджет (введя пароль к ней). Чтобы постоянно не вводить этот пароль нужно установить галочку «Запомнить пароль». Жмем «Далее», после чего мобильник начнет искать реле для его подключения (на это уходит в среднем 2-3 мин). Далее можно установить любое имя для найденного устройства, после чего оно будет отображаться в списке всех устройств (пока оно одно в списке, но посоле подключения других умных устройств данный список расширится). После чего можно включить наше устройство, как указано ниже.

Теперь можно настраивать работу реле. Например, можно задать время срабатывания (включения и отключения) устройства по таймеру. Для этого нужно нажать «Добавить таймер», после чего указать дату и время включения или отключения реле. При этом таймер может быть однократным (срабатывает один раз) или повторяющимся (срабатывает ежедневно или в определенные дни недели). В программе предусмотрен также обратный таймер, который настраивается как обычный таймер, только может срабатывать однократно. Предусмотрен и цикличный таймер. В настройках реле предусмотрен выбор положения реле при внезапном отключении электропитания. Предусмотрено 3 варианта действия реле после включения электричества: может включиться, выключиться или остаться в установленном положении. Кроме описанных выше настроек, можно подключенные к приложению устройства группировать и объединять в необходимые сценарии. Благодаря этому удается запрограммировать выключение или отключение осветительного электроприбора или дистанционно управлять им. Это реле можно использовать также для подключения светодиодной ленты. Купить такое оборудование можно сегодня практически в любом специализированном интернет-магазине.

Идея установить и подключить люстру с пультом замечательна тем, что хозяева квартиры получают возможность управлять освещением, не привязываясь к выключателю. Ситуаций, когда просто жизненно важно выключить светильник с пульта, очень много, и перечислять их не имеет смысла. Реализовать идею тоже не составит особого труда, нужно лишь правильно выбрать схему и грамотно подключить приемник к проводке светильника.

Без мультиметра не обойтись

Устройство люстр с пультом управления

Современный производитель осветительной техники для бытовых нужд старается сделать свою продукцию универсальной. Решение правильное, люстру, рассчитанную на несколько типов ламп, купят быстрее, чем изделие, рассчитанное только под галогенки или светодиоды. Именно эта пара источников света будет оптимальной комбинацией для потолочного светильника. Галоген дает мощное и насыщенное освещение в ночной период, светодиод идеально подсвечивает пространство квартиры в вечернее время.

Оптимальная комбинация — галогенка и два светодиодных фонаря подсветки

Если снять декоративную накладку люстры, рассчитанной на управление с пульта, то можно будет разглядеть несколько деталей и пар проводов:

• Микроблок с приемником и контроллером коммутации сигналов, полученных с пульта управления. Это главный блок, к нему подсоединяют проводку от галогеновой и светодиодной линий люстры;
• Система проводов, трансформатор, обязательно электронный, и сам набор галогеновых ламп;
• Блок драйвера питания линии светодиодных ламп.

Прежде всего нужно разобраться в маркировке и обозначениях

Разумеется, к люстре должен прилагаться пульт и схема подключения. Хотя у многих китайских светильников сведения о подключении и калибровке пульта могут быть нанесены на крохотный лист бумаги, наклеенный на тыльной стороне декоративной крышки.

Важно! Система управления светильником с пульта использует радиоволны высокой частоты, чаще всего разрешенного для бытовых игрушек диапазона 27,1 МГц.

Это значит, что если была куплена и установлена люстра нормального качества, то пульт позволит управлять освещением практически из любого места в квартире. Кроме того, уже не нужно будет направлять коробочку в направлении люстры, как это делают многие по привычке, выработанной годами обращения с пультом от телевизора или кондиционера.

Схема подключения люстры с пультом

Основным элементом конструкции является контроллер коммутации сигналов. Чаще всего это неразборная коробка, на которой приведены сведения о подключении светодиодов – LED, или галогенных ламп – Н. На китайских контроллерах информация может быть иероглифами с плохим дублированием на английском.

На блоке приведена схема подключения каналов

Такие приборы могут иметь обозначения «Wireless Switch» или «Control Switch», что обозначает коммутатор, управляемый с пульта. Наиболее популярные модели Y-2E и Y-7E. Если найдется одна из моделей, то можно считать, что с контроллером в люстре повезло. Модель Y-7E наилучшим образом подходит для домашних светильников с управлением от пульта.

В его структуру входят:

• Три канала управления, два из которых по 1000 Вт соответственно, под галогенки и светодиоды для люстры, один – 200 Вт под люминесцентные источники света;
• Система коммутации входного переменного напряжения 240В;
• Приемник, обеспечивающий захват управляющего сигнала с пульта на расстоянии до 8 м.

К сведению! В более мощных моделях могут использоваться три канала по 1 кВт.

Схема подключения разных типов светильников к своему каналу приведена ниже.

На входе в контроллер используется пара проводов синего и коричневого цвета, это стандартная расцветка для цепи входного напряжения. Если есть сомнения в правильности подключения потолочных проводов к блоку микроконтроллера, можно дополнительно поискать надпись INPUT или вход.

Важно! Отдельно выведена антенна, как правило, это короткий отрезок провода в плотной белой оплетке. Его трогать нельзя.

Как подключить светодиодную люстру

Сам факт использования в приборе освещения универсального контроллера упрощает задачу, так как прибор в паре с пультом можно снять с люстры и использовать в любом другом светильнике. Кроме того, существует возможность использовать люстру для одного типа источников света — галогенок или светодиодов, без ущерба конструкции. Нужно лишь угадать, какой паре контактов соответствует кнопка на пульте.

Блок для светодиодной люстры без пульта

Другое дело, если подключение светодиодной люстры выполняется с помощью моноблока, имеющего лишь одну пару выводов. Как правило, ввод в блок выполнен проводами произвольного цвета. Так как контроллер не заземляется, то нет особой разницы, куда паять ноль и фазу. На выходе у китайца присутствует пара цветных проводов без обозначений.

Совет! Даже если на коробке есть маркировка «+» и «-», перед тем как подключать провода, идущие на светодиодный светильник, нужно обязательно проверить полярность мультиметром.

Кроме того, до сборки и подвеса люстры необходимо проверить, как работает пульт, не греется ли блок под нагрузкой. Отдельно проводят тесты на дальность срабатывания сигналов от пульта.

Как подключить галогенную люстру с пультом управления

Порядок подключения ничем не отличается от светодиодного варианта. Единственным дополнением является установка понижающего трансформатора для галогеновой лампы.

Внешний вид понижающего трансформатора приведен на фото.

Мощность транса должна быть больше общего потребления ламп

Количество электронных преобразователей равняется числу галогенок, как правило, для каждой группы ламп используется один или два блока, в зависимости от мощности и схемы подключения.

Подключение люстры с пультом управления своими руками

Прежде чем установить светильник на потолочный подвес, необходимо подключить его к сети и проверить работоспособность всех элементов, в особенности пульта и контроллера. Общая схема подключения приведена ниже.

Чтобы упростить проверку, находим на выводах проводки на потолке ноль и фазу, после чего подключаем люстру с помощью фишек и длинного двухжильного кабеля.

Важно не перепутать подключение сети к контроллеру

Для того чтобы проверить работу пульта и контроллера, необходимо подсоединить сетевой удлинитель с потолка на вход контроллера. Вместо нагрузки подключаем мультиметр в режиме прозвонки и пытаемся включить схему люстры с пульта. Если есть сработка, то необходимо проверить работу трансформатора для галогенок и драйвера для светодиодов.

Их нужно подключить отдельно к черному общему и желтому или белому проводу. Чтобы не вывести электронику люстры из строя, необходимо на выход трансформатора подсоединить хотя бы одну галогенку.

Испытание включения фонаря с пульта «на земле»

Если все работает, собираем схему и крепим детали внутри корпуса люстры. Если возникли проблемы с пультом, то нужно будет проверить питание и напряжение в контрольной точке. Если пульт старый, то проблема с включением люстры могла возникнуть из-за срабатывания контактной поверхности кнопок.

Проверка перед установкой на потолок

Крепление и установка люстры с пультом

Для установки светильника, как правило, используется монтажная планка или крюк. Перед подвешиванием на потолке убираем удлинитель, люстру вывешиваем на крюке на коротком полуметровом шнуре. Так удобнее собирать проводку, затем подключаем входной фазовый провод к контроллеру, а нулевой к общему нулю схемы.

Провода, ведущие на галогенки и светодиодную подсветку, соединяем по временной схеме. Далее с помощью пульта проверяем, насколько устойчиво включаются лампы. Оставляем собранную люстру во включенном состоянии. Через 10-15 минут выключаем, отсоединяем фазу и руками проверяем на наличие сильно греющихся участков. Если таковые имеются, значит, трансформатор или сечение провода выбраны неправильно.

Проверяем нагрев блоков

После прохождения теста можно убрать шнур и закрепить люстру на потолке. Один из способов подключить люстру с пультом управления приведен на видео

Как настроить пульт для люстры

На приборе дистанционного управления имеется несколько кнопок, их количество совпадает с количеством каналов контроллера. Вмешиваться в работу электроники пульта не имеет смысла, так как сигнал команды шифруется, чтобы увеличить помехоустойчивость. Лампы на люстре можно включать, нажимая определенную кнопку на пульте, второе нажатие, как правило, означает команду на выключение. Каналы можно также переключать многократным нажатием на кнопку пульта с «D».

Чем проще устройство, тем реже оно ломается

В последних моделях контроллеров есть также функция регулировки яркости и таймер автоматического отключения освещения.

Заключение

Для того чтобы подключить люстру с пультом, потребуется немного терпения, мультиметр, изоляционная лента и набор контактных фишек. Сам процесс во многом похож на детский конструктор, поэтому спешить и переживать по поводу неработающих узлов не стоит. Скорее всего, дело в плохих контактах, относитесь к процессу установки на люстре контроллера, как к головоломке, и решение всегда найдется.
