скачать ВСН 478-86 (Исполнительная документация технологического оборудования и трубопроводов)
Download (DOCX, 192KB)
Ведомственные строительные нормы
Производственная документация
по монтажу технологического
оборудования и технологических
трубопроводов
ВСН 478-86
Минмонтажспецстрой СССР
Разработаны институтами Минмонтажспецстроя СССР
Гипрохиммонтаж (ведущая организация) – И. П. Петрухин, М. Л. Эльяш (руководитель темы и ответственный исполнитель); ВНИИмонтажспецстрой – Б. В. Поповский, В. Я. Эйдельман.
Внесены Главхиммонтажем Минмонтажспецстроя СССР
Главный инженер А. В. Анохин.
Подготовлены к утверждению Главным техническим управлением Минмонтажспецстроя СССР.
Зам. начальника Г. А. Сукальский.
Утверждены Министерством монтажных и специальных строительных работ СССР.
Заместитель министра К. К. Липодат.
Согласованы с Госстроем СССР (письмо от 4 марта 1986 г. № ДЦ-1125-1).
|
Министерство монтажных |
Ведомственные
строительные нормы |
ВСН 478-86
Минмонтажспецстрой СССР |
| и специальных
строительных работ СССР (Минмонтажспецстрой СССР) |
Производственная
документация по монтажу технологического оборудования и технологических трубопроводов |
Впервые |
Настоящие ведомственные строительные нормы (ВСН) устанавливают содержание производственной документации при монтаже технологического оборудования и технологических трубопроводов.
Самодельный сверлильный станок из дрели своими руками.- Общие положения
1.1. Виды и содержание производственной документации должны соответствовать СНиП 3.01.01-85, СНиП 3.05.05-84 и СНиП III-3-81.
Производственная документация на оборудование и трубопроводы, подлежащие инспекции органами государственного надзора, должна быть составлена согласно правилам и нормам этих органов.
1.2. При заполнении в формах производственной документации должны быть отражены требования государственных, отраслевых стандартов, технических условий на изготовление и поставку технологического оборудования и трубопроводов, а также согласованные заказчиком с привлечением монтажной организации требования в этой части фирм – поставщиков комплектного технологического оборудования и трубопроводов, закупаемых по импорту.
1.3. Производственную документацию по видам работ комплектуют по технологическим узлам, а для объектов, в проектах которых технологические узлы не выделены, – на объект в целом.
RMNT.RUВ В /В В Нормативные документыВ В /В В СанПиНы, руководящие документыВ В /В В ВСН Производственная документация по монтажу технологического оборудования и технологических трубопроводов. В В В В подождите, идет загрузка…В
Материалы из сети:
Читайте также

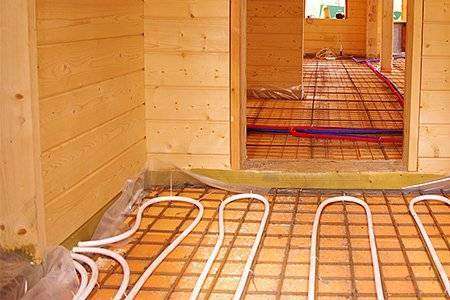

Утепляем системы водяного тёплого пола сВ ПЕНОПЛЭКС ФУНДАМЕНТ®
Круглые кровати вВ интерьере: фотоподборка
Патио сВ солнцезащитными зонтами: фотоподборкаВыдвижные шкафы для мусорных баков на кухнеЗащита дома иВ квартиры от коронавирусаКак правильно арендовать дачу на летоГлавные принципы правильной планировки домаПять шагов для создания минималистичного интерьераПравила использования биокаминаПасхальный декор своими рукамиAgora Garden — эконебоскрёб вВ ТайбэеЧто можно сделать из досок своими руками, открывая уличный сезон
Специальные предложения
| ПВА-Универсальный — поливинилацетатный плиточный клей на водной основе | от 69В рубКупить | |
| Нержамет — антикоррозионная краска по металлу «3 в 1». Тара 20кг | от 259В рубКупить | |
| Полиуретановый наливной пол | от 247 до 287В рубКупить | |
| Аккумуляторная бесщеточная отрезная машина DEWALT FLEXVOLT DCS690N, 54 В, XR, 230 мм | 29В 490В рубКупить | |
| Металл Профиль Силикон (бесцветный) PH | 350В рубКупить | |
| Переходник E14-GU10 белый | код. SQ0335-1005 | TDM | 47.05В рубКупить | |
| Переключатель 1-клавишный ЭТЮД, открытый монтаж, сосна | код. BA10-004D | Schneider Electric | 246.55В рубКупить |
- Главная
- «ПРОИЗВОДСТВЕННАЯ ДОКУМЕНТАЦИЯ ПО МОНТАЖУ ТЕХНОЛОГИЧЕСКОГО ОБОРУДОВАНИЯ И ТЕХНОЛОГИЧЕСКИХ ТРУБОПРОВОДОВ. ВСН 478-86» (утв. Минмонтажспецстроем СССР 18.03.86)
действуетРедакция от 18.03.1986Подробная информация
| Наименование документ | «ПРОИЗВОДСТВЕННАЯ ДОКУМЕНТАЦИЯ ПО МОНТАЖУ ТЕХНОЛОГИЧЕСКОГО ОБОРУДОВАНИЯ И ТЕХНОЛОГИЧЕСКИХ ТРУБОПРОВОДОВ. ВСН 478-86» (утв. Минмонтажспецстроем СССР 18.03.86) |
| Вид документа | нормы, порядок |
| Принявший орган | минмонтажспецстрой ссср |
| Номер документа | ВСН 478-86 |
| Дата принятия | 01.01.1970 |
| Дата редакции | 18.03.1986 |
| Дата регистрации в Минюсте | 01.01.1970 |
| Статус | действует |
| Публикация |
|
| Навигатор | Примечания |
«ПРОИЗВОДСТВЕННАЯ ДОКУМЕНТАЦИЯ ПО МОНТАЖУ ТЕХНОЛОГИЧЕСКОГО ОБОРУДОВАНИЯ И ТЕХНОЛОГИЧЕСКИХ ТРУБОПРОВОДОВ. ВСН 478-86» (утв. Минмонтажспецстроем СССР 18.03.86)
Игрушки из мультсериала Поли РобокарФорма 5 ЖУРНАЛ СВАРОЧНЫХ РАБОТ
| Номер сварного соединения по чертежам (исполнительным чертежам) | Характеристика стыка, мм, Д_н Х S марка стали или композиция марок сталей, ГОСТ, ТУ, N сертификата | Сварочные материалы (тип, марка, ГОСТ или ТУ, номер сертификата) | Номер журнала проверки качества сварочных материалов, регистрационные номера проверок | Подпись контролера о приемке стыка под сварку | Положение стыка (поворотное, неповоротное, вертикальное, горизонтальное) |
| Проволока | Флюс |
| Способ сварки (прихватки, корень шва, заполнение разделки) | Температура воздуха в рабочей зоне, °С | Температура предварительного сопутствующего подогрева стыка, °С | Фамилия, имя, отчество сварщика, номер клейма | Подпись сварщика | Дата термической обработки сварного соединения, номер журнала термической обработки и регистрационный номер в журнале | Результаты внешнего осмотра и измерений, цветной или магнитной, порошковой дефектоскопии, номер протокола и дата |
| Дата проведения радиографического контроля или ультразвуковой дефектоскопии, номер заключения, номер журнала контроля и | Результаты замера содержания ферритной фазы в наплавленном металле, номер протокола и дата | Результаты замера содержания основных легирующих элементов или стилоскопирования, номер протокола и дата | Отметки об устранении дефектов | Фамилия, имя, отчество, номер удостоверения и подпись контролера |
| Руководитель работ по сварке | |
| (подпись, расшифровка) | (подпись, расшифровка) |
