Доброго всем времени дня!

Сегодня в обзоре мы рассмотрим бюджетный  тв бокс X96 Mini на SoC Amlogic S905W. Проведём разборку, выясним отличие SoC Amlogic S905W от SoC Amlogic S905X и сравним результаты синтетических тестов X96 Mini с «Народным тв боксом Mini M8SII на SoC Amlogic S905X».

ТВ бокс  X96 Mini продаётся в двух версиях — 1Гб ОЗУ 8Гб ПЗУ и 2Гб ОЗУ и 16Гб ПЗУ. Стоимость обозреваемого тв бокса X96 Mini (версия с 2Гб ОЗУ и 16Гб внутренней памяти) колеблется от 30 до 39$.

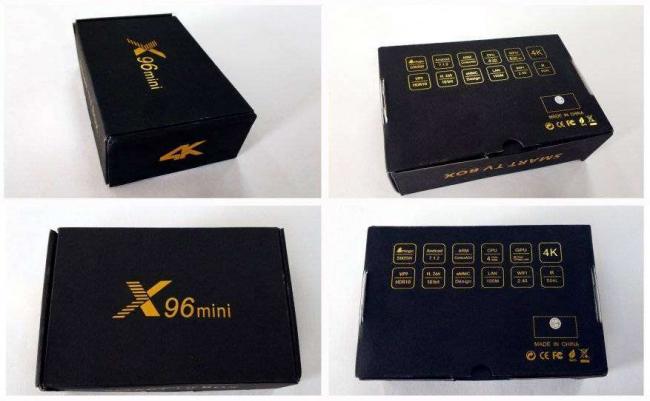

Поставляется Х96 Mini в коробке, которая выполнена из окрашенного в матовый чёрный цвет картона. На коробке нанесено название тв бокса и его основные характеристики.

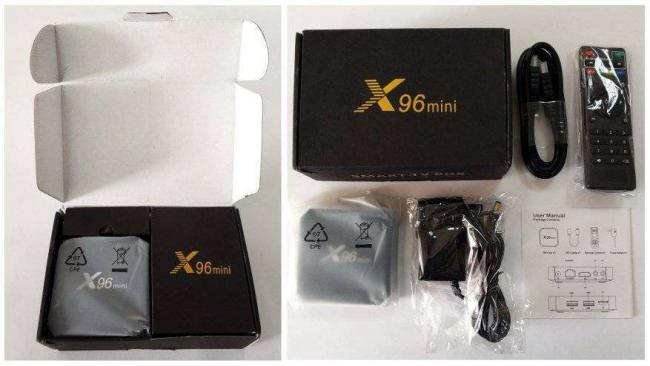

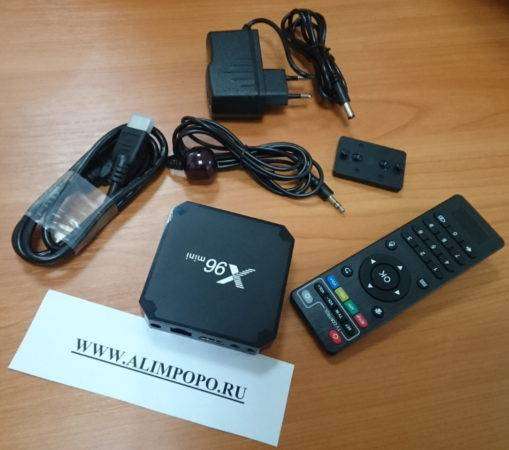

 В коробке мы можем найти следующий комплект поставки:

— тв бокс Х96 Mini

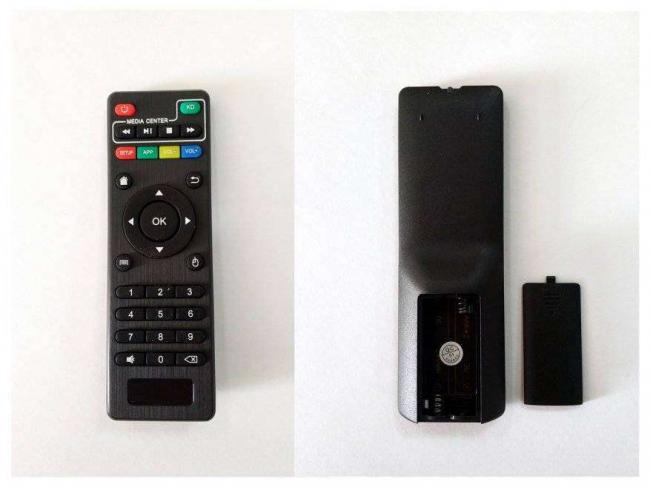

— пульт дистанционного управления

— шнур HDMI — HDMI

— адаптер питания 5В, 2А

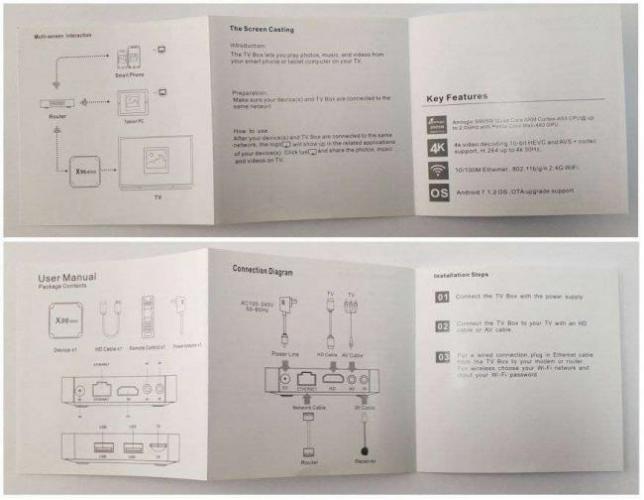

— инструкцию по эксплуатации

Комплект как  у большинства подобных тв боксов. В комплекте моего экземпляра отсутствует выносной ИК приёмник и крепление к телевизору. HDMI кабель имеет длину 1м. На пульте дистанционного управления вместо обучаемых кнопок — кнопки управления медиа плеером. Адаптер питания на вид как у большинства недорогих тв боксов. Инструкция краткая с основными характеристиками и схемой подключения.

Спойлер

 Характеристики Х96 Mini.

SoC — Amlogic S905W четырехядерный процессор ARM Cortex-A53 @ до 1,5 ГГц с пятиядерным графическим процессором Mali-450MP с частотой 750 МГцСистемная память —  2 ГБ DDR3Хранилище — 16 ГБ флэш-памяти eMMC + микро SD-картыВидео и аудиовыход — выход HDMI 2.0a с HDR, AV-портом (композитный + стерео аудио)Video Codecs — 4K @ 30fps H.265 MP-10@L5.1, 4K @ 30fps VP9 Profile-2, MPEG1 / 2/4, H.264, HD AVC / VC-1, RM / RMVB, Xvid / DivX3 / 4/5/6, RealVideo8 / 9/10Интерфейсы подключения — 10 / 100M Ethernet, 802.11 b / g / n Wi-Fi (Bluetooth отсутствует) USB — 2 порта USB 2.0: 1x хост, 1x устройство (OTG)Электропитание — 5V / 2AРазмеры — 82 x 82 x 17 мм

Немного отвлечёмся от самого тв бокса и разберёмся — в чём же отличие SoC Amlogic S905W от его старшего брата SoC Amlogic S905X?

Как удалось выяснить SoC Amlogic S905W является более дешёвой  «облегчённой» версией  того же SoC Amlogic S905X который выпустили для конкуренции с недорогими тв приставками на основе Rockchip RK3229.

Основные отличия S905W от S905X:

— декодирование видео до 4K 30 fps;

— нет поддержки аппаратного кодека VP9;

— поддержка Android 7;

— максимальное разрешение роликов YouTube 720p.

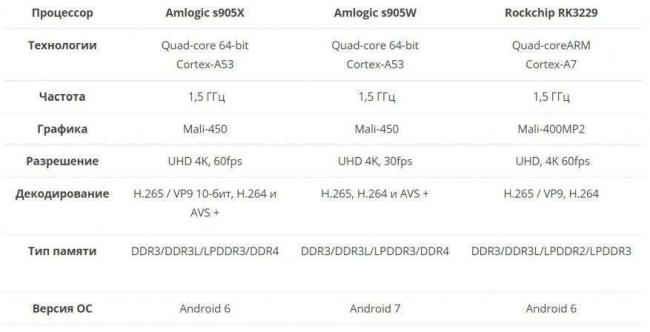

Более наглядно отличия между процессорами приведены в таблице:

Внешний вид Х96 Mini.

Компактный корпус тв бокса (82 x 82 x 17 мм)  изготовлен из пластика чёрного цвета. На верхней матовой крышке с глянцевой окантовкой нанесено название модели.

На нижней крышке выполнена перфорация для вентиляции. Здесь мы можем увидеть четыре резиновых ножки, два отверстия для крепления, наклейку с названием модели и величинами установленных ОЗУ и ПЗУ, наклейку с МАК адресом, наклейку ОТК.

На левой боковой грани находятся  два разъёма USB2.0 и слот для MicroSD карт. К USB портам без проблем подключаются такие устройства как: USB мышки, USB накопители, внешние жесткие диски.

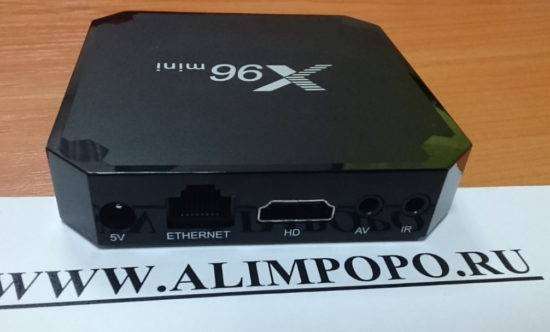

На задней грани находятся следующие разъёмы слева направо: разъём питания (DC 5,5 мм / 2,5 мм), HDMI, AV выход, вход для дополнительного ИК приёмника.

Передняя и правая грани без каких либо разъёмов. За передней гранью просматривается светодиод, который светится синим не раздражая глаз. Когда тв бокс находится в режиме ожидания, диод светится красным.

Разборка X96 Mini.

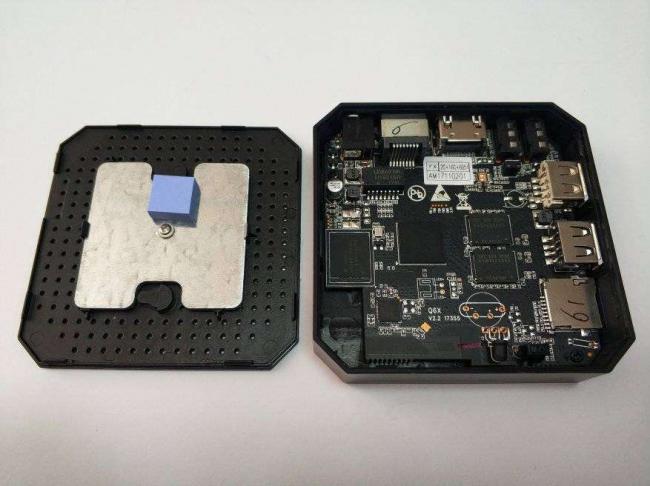

Разбирается тв бокс без особых сложностей. Достаточно раскрыть защёлки по периметру нижней крышки.

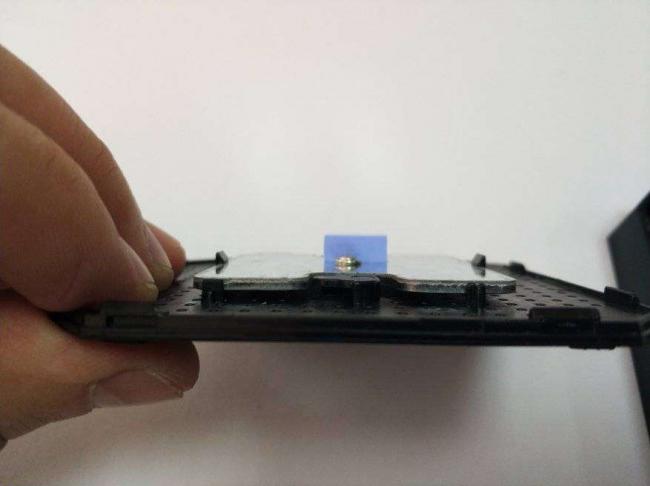

К нижней крышке прикреплён массивный радиатор из оцинкованной стали и термопроводящая резиновая прокладка для контакта с процессором. В ответной части корпуса тремя винтами закреплена плата.

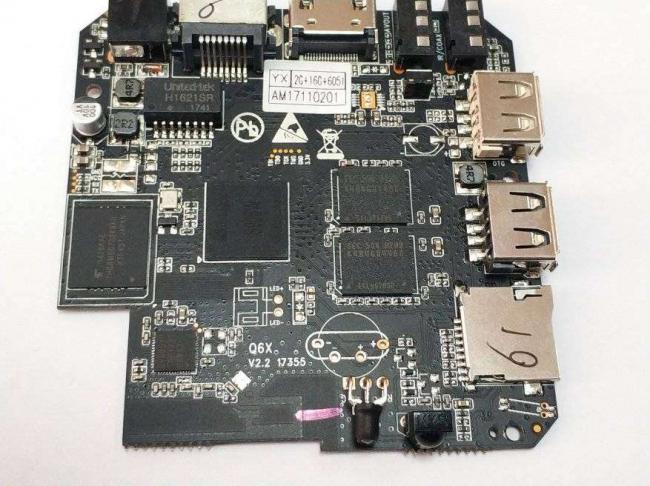

Плата выполнена аккуратно, следов флюса не обнаружено.

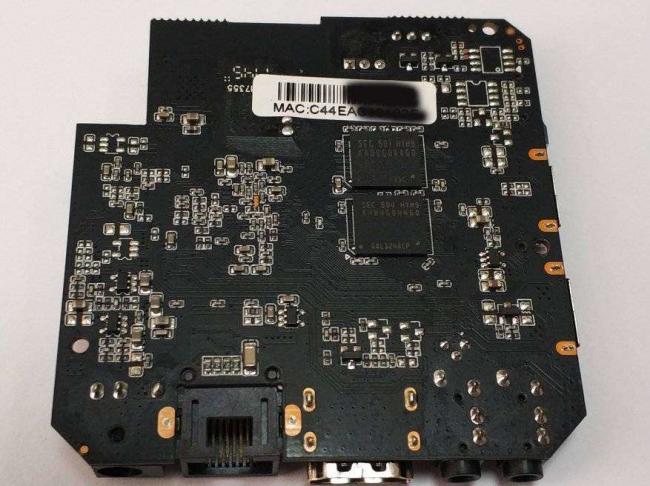

Из элементов на плате можно выделить следующие:

— SoC Amlogic S905W

— 4 чипа оперативной памяти Samsung K4B4G0446Q типа DDR3L (по два с каждой стороны платы)

— чип eMMC памяти TOSHIBA THGBM8G7D2KBAIL — 16Гб

— WiFi чип SV6051P (антенна выполнена на печатной плате)

Работа ТВ бокса.

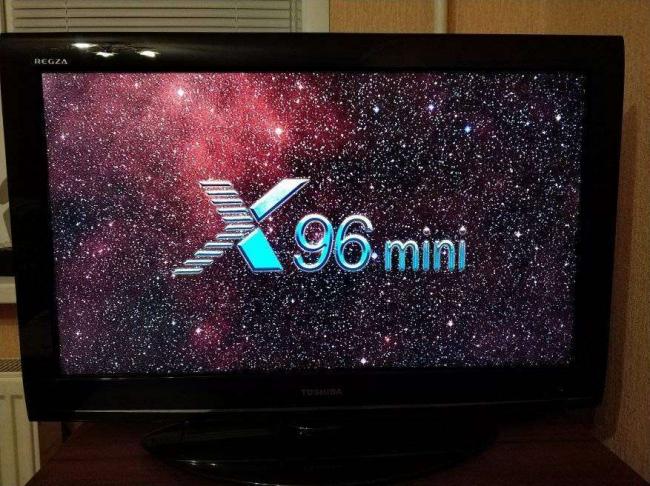

 Включается Х96 Mini автоматически, при подаче питания. Загрузка длится около 18-25 секунд. В боксе установлена ОС Android 7.1.2 с закрытым Root доступом.

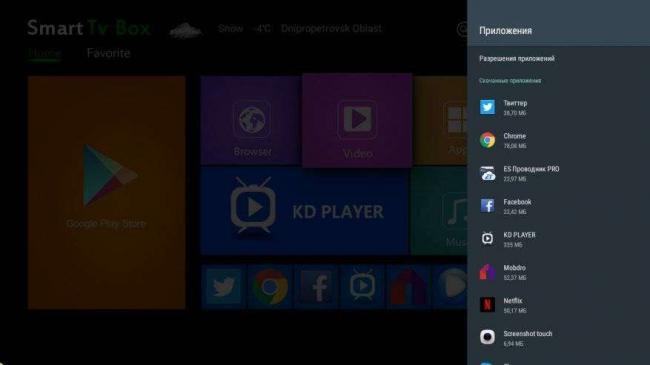

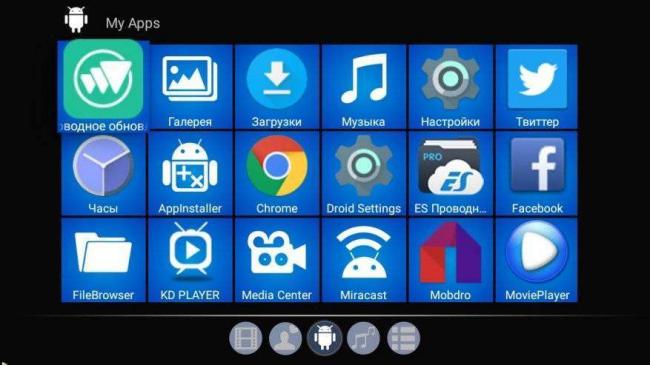

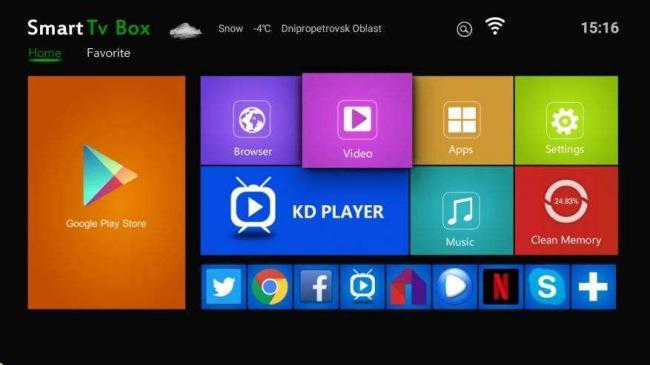

При включении устройства, мы видим штатный лаунчер в стиле плиток Windows 10. Присутствуют плитки для быстрой очистки ОЗУ и виджет погоды. Верхний и нижний бары отсутствуют. Интерфейс работает шустро без лагов и подвисаний. При подключении Internet тв бокс сообщил о наличии обновления ПО.

«Из коробки» установлен стандартный для многих тв-боксов набор программ.

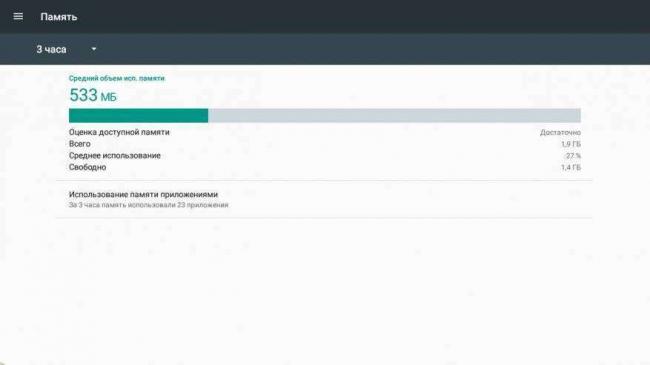

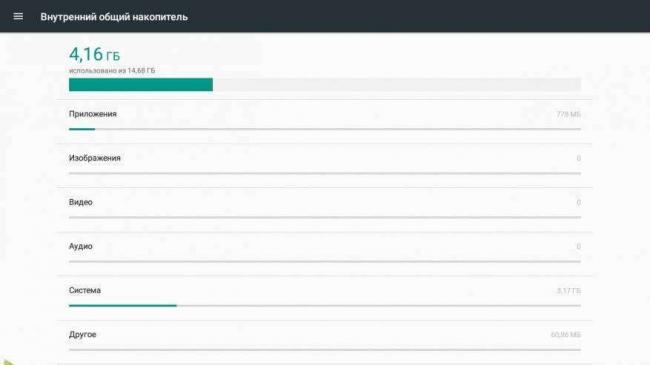

После включения доступно около 1.4 Гб ОЗУ и 10Гб внутренней памяти.

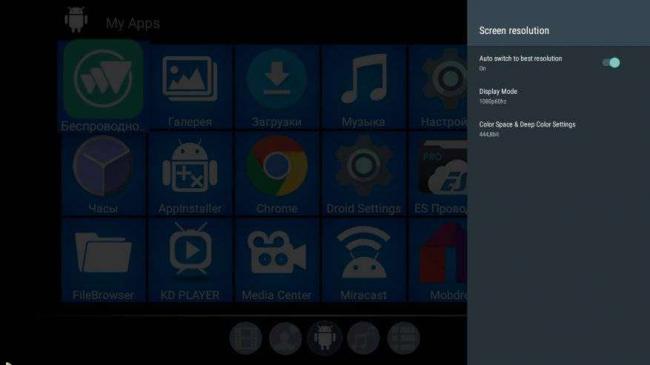

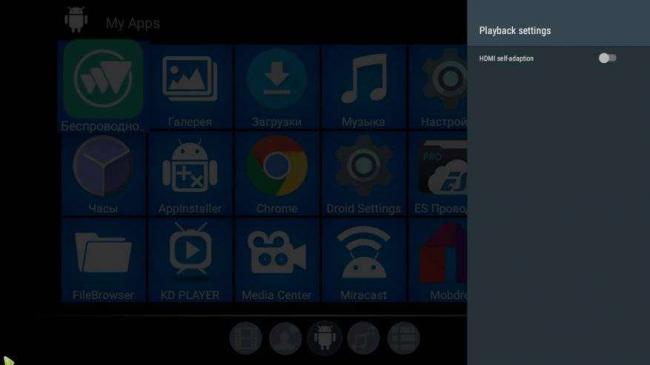

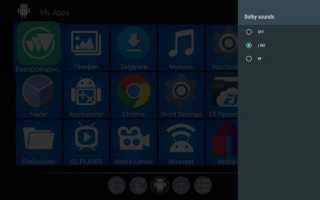

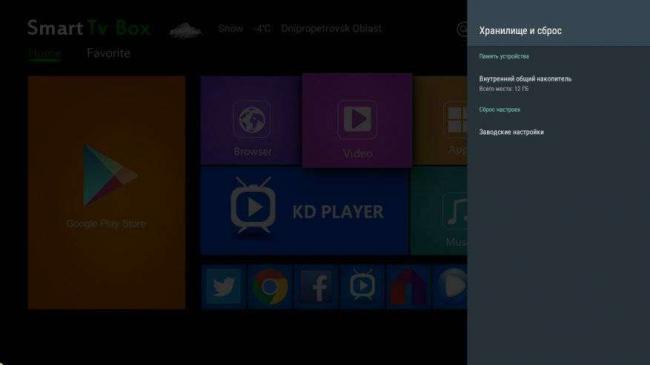

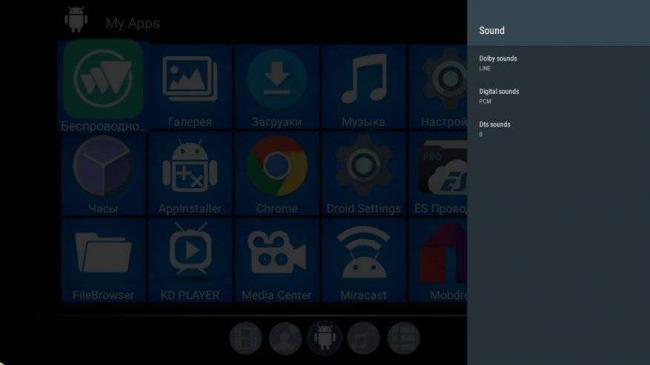

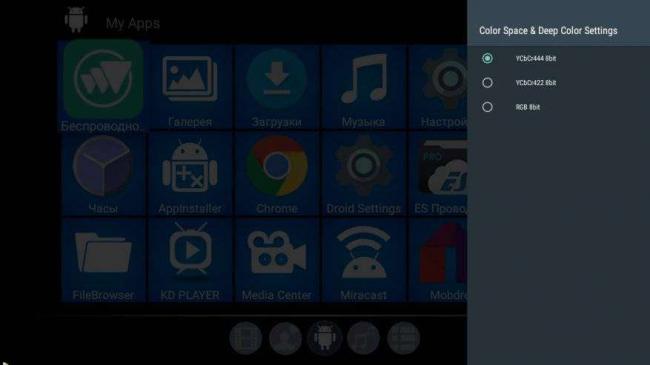

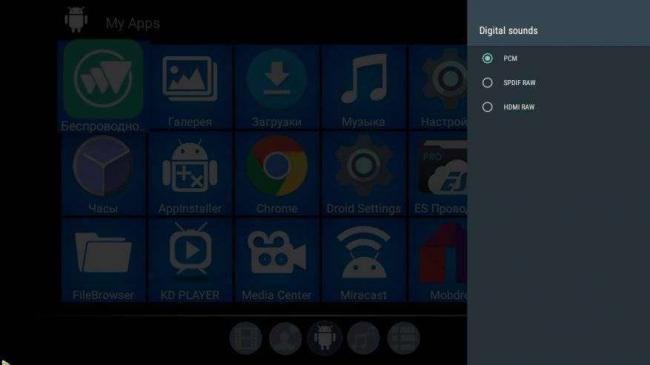

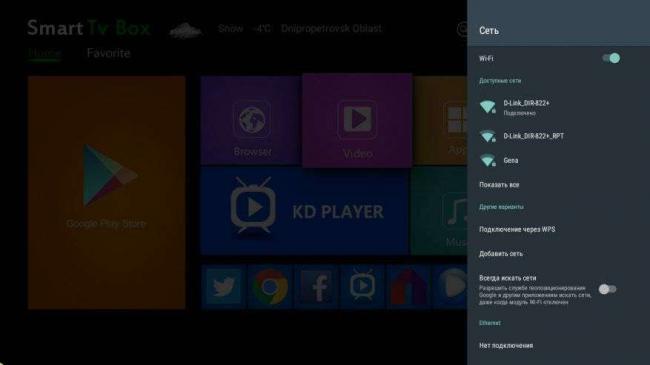

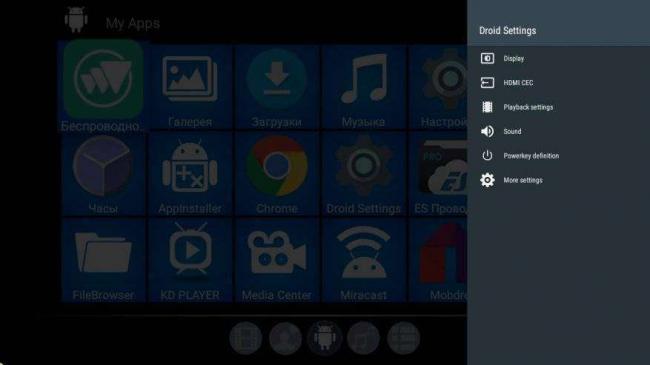

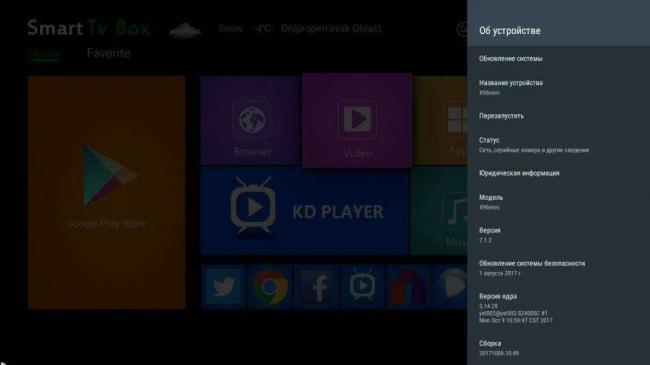

Меню настроек переведено не полностью. Множество полезных для пользователя настроек, таких как настройки разрешения экрана, управления выводом звука,  HDMI CEC и HDMI self adaptation (автофреймрейт) находятся в меню настроек «Droid settings». К сожалению, на имеющемся телевизоре нет возможности проверить работу HDMI CEC и HDMI self adaptation (автофреймрейт). Но в довольно большой ветке на 4PDA, посвященной X96 Mini, пишут что — HDMI CEC отлично работает, а вот про автофреймрейт на родной прошивке пишут что — не работает в полной мере.  Присутствует полезная функция настройки режима работы кнопки ON/OFF на пульте (или аэромышке). С её помощью можно настроить режим, когда при использовании на аэромышке кнопки включения устройство будет уходить в «режим сна» и при повторном нажатии «просыпаться».

Полные скриншоты пунктов меню под спойлером.

Спойлер

Проигрывание медиаконтента, IPTV.

Начнём с YouTube. В последней версии стоковой прошивки Х96 Mini ( от 25.01.2018) появилась возможность просмотра роликов в качестве 1080р.

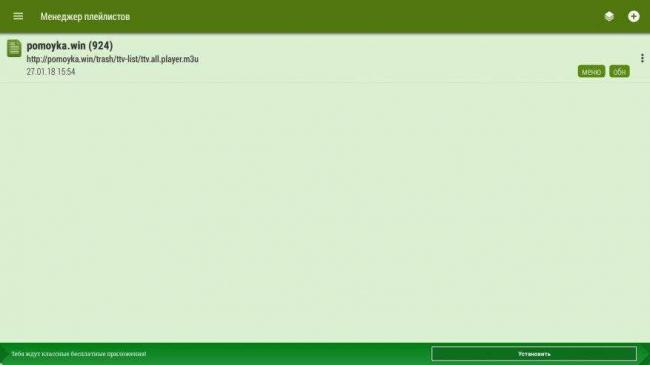

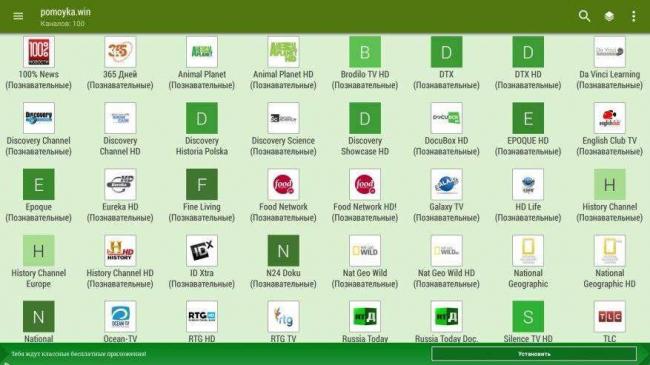

Для просмотра IPTV пользуюсь приложениями Lazy IPTV (с плейлистом от superpomoyka.win) и LOL TV. Ссылку на п лейлист суперпомойки видно на скриншоте. Видео проигрывается без каких либо проблем вплоть до HD каналов. Температура во время проигрывания HD IPTV колеблется в пределах 60-72 градусов.

Для онлайн просмотра фильмов, передач, сериалов и прочего использую программу HD Videobox в связке с MX Player.

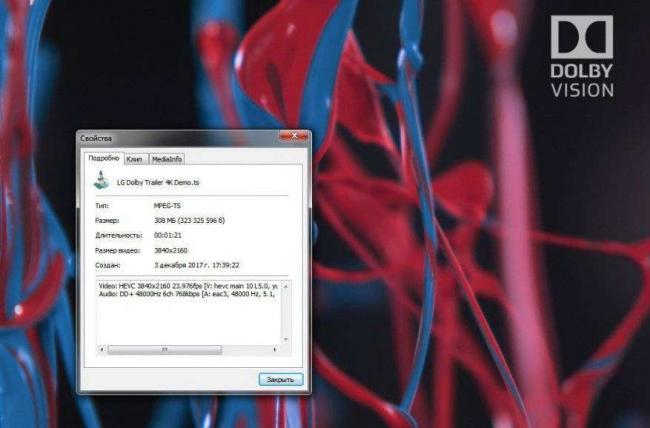

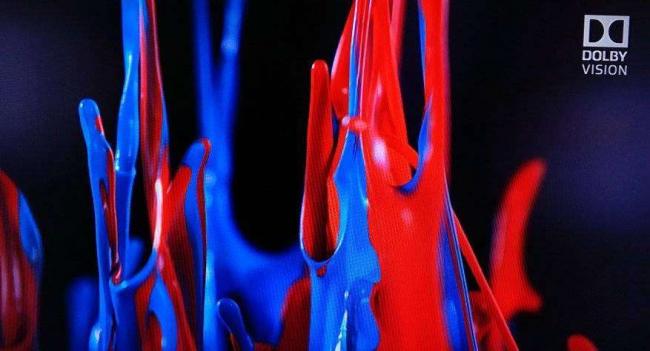

ТВ бокс спокойно воспроизводит 4К Ultra HD ролики  H264 и H265 как с внешних носителей, так и по сети.

В большой степени воспроизведение онлайн контента зависит от хорошей скорости интернета. Тв бокс находится в одной комнате с роутером (расстояние около 6 метров). Внутренняя антенна неплохо справляется с приемом WiFi. Роутер режет скорость в диапазоне 2,4ГГц почти в два раза, поетому  предпочтительно соединение по LAN. На скриншоте ниже, замерил скорость интернета по WiFi и по LAN. Для сравнения замерял скорость с Xiaomi MI6, который находился рядом с тв боксом.

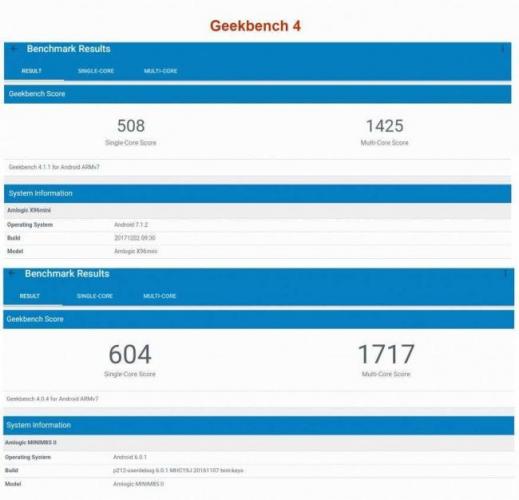

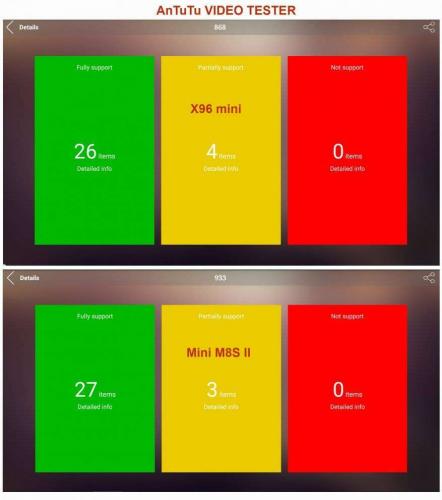

   Сравнение результатов тестов X96 Mini (Amlogic S905W) с Mini M8SII (Amlogic S905X).

Под спойлером приведу сравнение нескольких синтетических тестов. Обозреваемого тв бокса и ранее побывавшего у меня «Народного тв бокса» Mini M8SII на SoC Amlogic S905X.

Спойлер

Из результатов тестов видно, что Amlogic S905W немного проигрывает S905Х, но разница компенсируется стоимостью тв бокса.

Возможный апгрейд Х96 Mini.

На обозреваемый тв бокс есть возможность установить более оптимизированные прошивки от приставок других производителей, таких как Tanix TX3 MINI, VORKE Z5 S905W. А также прошивку с двумя операционными системами  Tanix TX3 Max & Mini Dual OS Edition – LibreELEC + Android firmware.

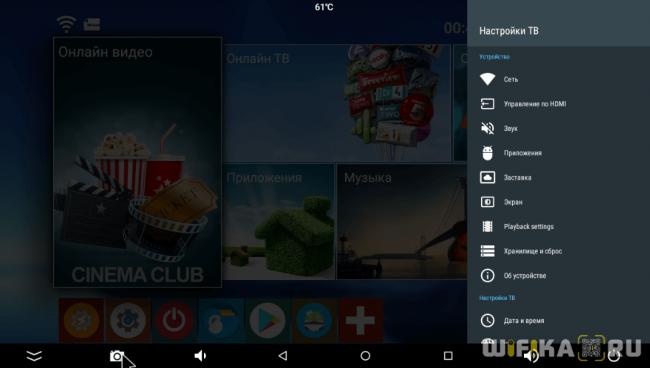

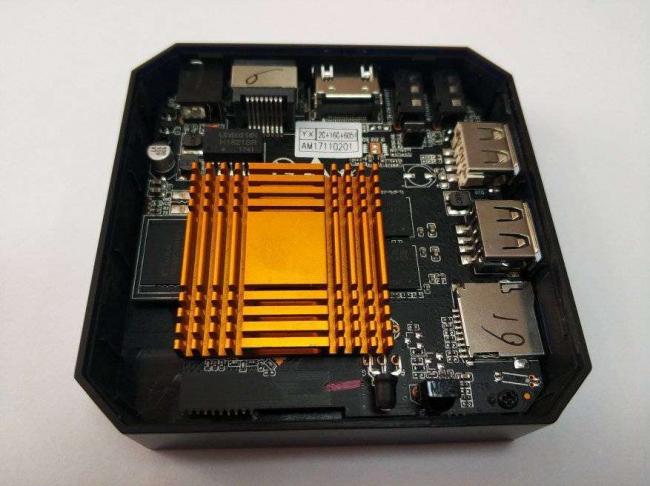

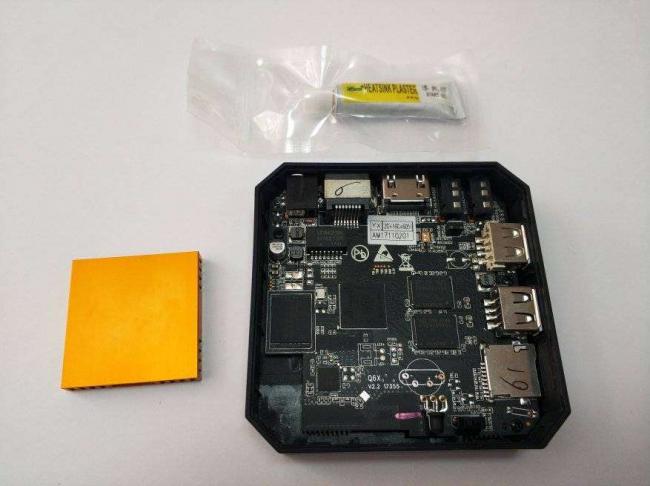

Одним из ньюансов данной приставки является нагрев во время нагрузки. Некоторые владельцы считают, такой нагрев допустимым, некоторые проводят моддинг системы охлаждения. Я сначала хотел установить радиатор от старой материнской платы, но после проведения тестов решил этого не делать.

Спойлер

ИМХО X96 Mini не для игр, а для проигрывания медиаконтента вполне достаточно штатной системы охлаждения.

 Подведём итог.

Что понравилось:

— компактные размеры

— свежая версия Android 7.1.2

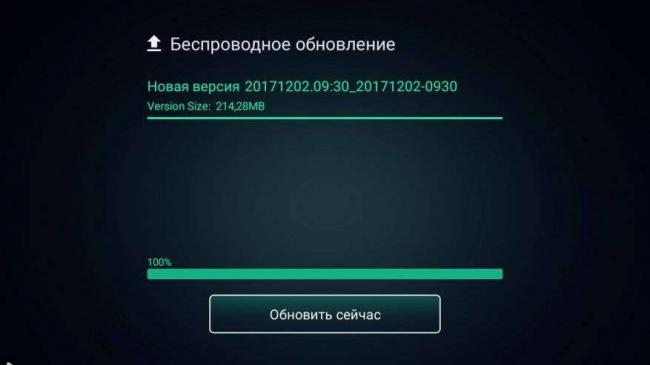

— поддержка ПО производителем (за несколько дней прилетело 2 обновления по OTA)

— возможность установки совместимых прошивок других производителей

Что не понравилось:

— отсутствие в комплекте выносного ИК приёмника и крепления к телевизору

— нагрев до 70 градусов при нагрузках (не критично)

— глобальное подорожание на тв боксы во всех интернет магазинах

От данного тв бокса не стоит ожидать сверх производительности, но его можно рассматривать, как относительно недорогой домашний медиацентр. Он свободно показывает ролики You Tube в 1080Р, показывает IPTV, онлайн видео в HD и FHD.

 Буду рад, если он кому-то пригодится мой обзор.

Всем добра, спасибо за внимание!

P/S Ссылка на распродажу обзреваемого ТВ бокса

Пришло время показать, как своими руками прошить ТВ приставку X96 Mini. На форуме 4PDA я нашел множество альтернативных прошивок для данного Smart TV Бокса. А поскольку он разработан на основе популярного чипа Amlogic S905W, то к нему подходит множество вариантов ПО от других похожих приставок с более удачно проработанным интерфейсом, например от Tanix TX3. Вроде как есть даже варианты прошить x96 mini с помощью USB флешки или SD карты, но в данной статье мы воспользуемся более надежным и многократно проверенным способом через компьютер, подключив к нему приставку кабелем.

Загрузка прошивки для x96 mini

Итак, что нужно для того, чтобы выполнить прошивку приставки? Во-первых, скачать саму прошивку, с помощью которой мы будем устанавливать на TV Box альтернативное программное обеспечение. По этой ссылке вы найдете множество вариантов с 4PDA – как на основе официальной, так и кастомных.

Все документы там заархивированы, поэтому нужно будет скачать и после этого распаковать в какую-нибудь папку в Windows. Проще всего – на рабочий стол. Файл прошивки для работы с ней должен иметь расширение “.IMG”

Установка программы Amlogic USB Burning Tool

Второй шаг – установка на компьютер программы Amlogic USB Burning Tool, которую мы будем использовать для прошивки ТВ приставки x96 Mini. Ее необходимо установить на компьютер.

Перед инсталляцией обязательно выберите английский язык, чтобы впоследствии не путаться с китайскими паучками в меню.

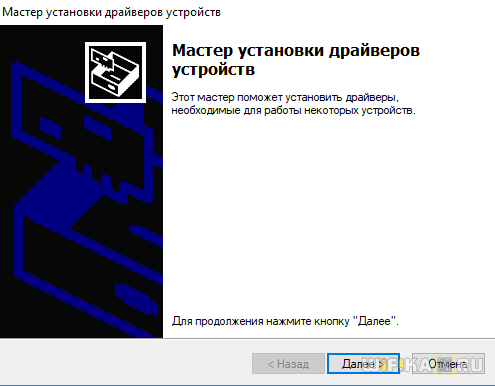

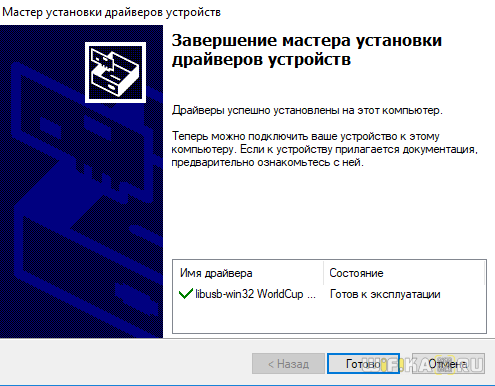

Сразу после установки программа попросит установить драйверы для ТВ приставки на базе Amlogic – выполняем это действие.

В результате всего этого на рабочем столе должно появиться два файла – ярлык от проги и файл образа с прошивкой.

Наконец, последнее и самое сложное – это найти кабель USB-A с вилками “папа-папа”. Можно также воспользоваться специальным переходником, который легко купить на радиорынке.

Прошивка TV приставки x96 mini на Amlogic без USB или SD карты

Теперь можно переходить к основному акту Марлезонского балета по прошивке x96 Mini. Для этого:

Запускаем программу Amlogic USB Burning Tool и открываем в меню “File” – “Import Image”

Далее выбираем файл с прошивкой (с расширением IMG)

И ждем некоторое время, пока он импортируется

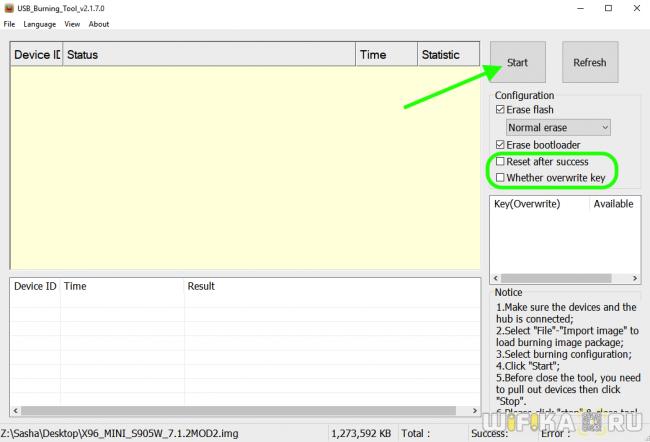

После завершения обратите внимание, что напротив пунктов “Reset after success” и “Whether overwrite keys” сняты флажки. Иначе вся информация на приставке, в том числе ее MAC адрес, поменяются.

Далее на ней нужно снять верхнюю крышку и при помощи спички нажать на кнопку сброса, которая расположена сразу за разъемом “AV”.

Ни в коем случае нельзя для этого использовать металлических скрепок или булавок – рискуете сделать короткое замыкание, и устройство превратится в кирпич.

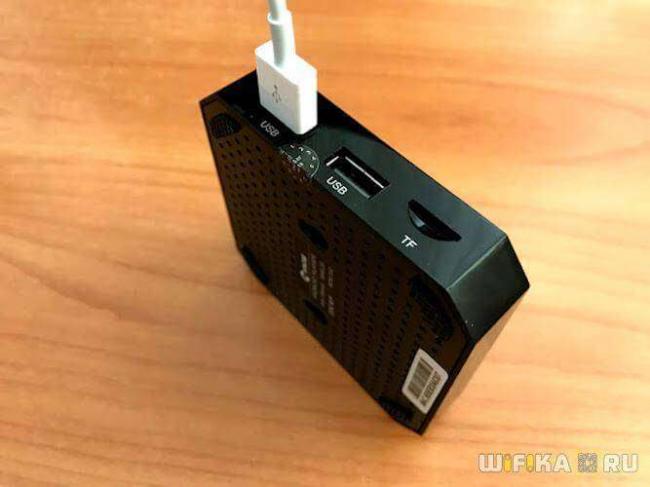

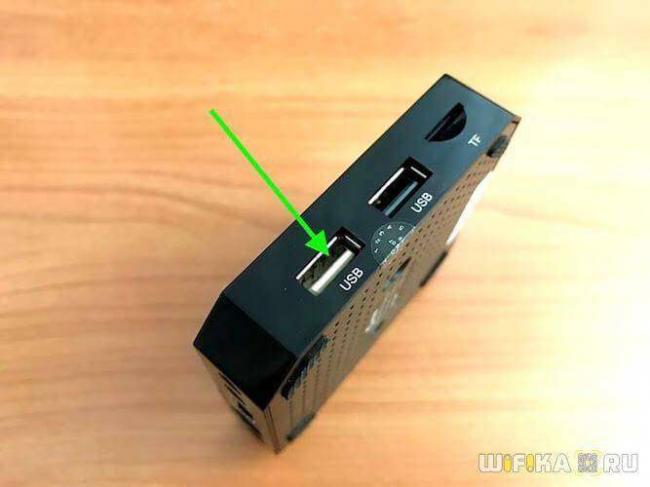

С зажатой кнопкой подключаем ТВ приставку свободным концом USB провода в разъем на компьютере. Как только она определится в программе как “HUB2_1”, можно отпускать кнопку.

Теперь выделяем строку с названием приставки в USB Burning и жмем на “Start”. По завершении появится надпись об успешной прошивке.

В случае появления ошибки, не вынимая USB шнура из компьютера, подключите в качестве дополнительного питания адаптер, который идет в комплекте. После чего еще раз нажмите на кнопку “Старт” – в этот раз все должно закончиться успешно. После чего можно наслаждаться новым интерфейсом ТВ приставки и возможностями альтернативной прошивки для x96 Mini.

АлександрСпециалист по беспроводным сетям, компьютерной технике и системам видеонаблюдения. Выпускник образовательного центра при МГТУ им. Баумана в Москве. Автор видеокурса «Все секреты Wi-Fi»

Если вы хотите просматривать видео на большом экране телевизора, любите играть в андроид игры, общаться посредством видеосвязи, но вас раздражает маленький экран планшета или мобильного телефона, то это устройство для вас!

Содержание

Обзор

Представляю вашему вниманию небольшой общий обзор очень полезной в хозяйстве вещицы, а именно – Android 7.1.2 смарт ТВ box X96 MINI Amlogic S905W 2/16Гб. Я его покупал вот у этого продавца на али.

Основная функция этого устройства – возможность использовать ваш телевизор как SMART TV. Для тех, у кого модель телевизора не обладает подобной функцией с завода, наши китайские друзья разработали этот замечательный девайс :-).

Приобрести данное устройство можно за 2 270 рублей на сайте Алиэкспресс от китайского поставщика в комплектации 2Gb/16 Gb и порядка 1200 рублей за 1Gb/8 Gb ОЗУ/ПЗУ соответственно. Заказ из Китая мне доставили за 26 дней, в общем, это стандартный срок.

Прежде, чем Вы продолжите читать этот обзор, хочу предложить посмотреть обзор на ТВ-приставку Eachlink H6 mini, она тоже компактная мини, дороже всего долларов на 10 этой, но по функционалу, мощности и другим характеристикам даст форы не только ей, но и многим топовым устройствам! В общем, советую.

Данная приставка является обновленной версией от более старой SMART TV BOX X96.

Новая версия приставки вышла на самой современной операционной системе Android 7.1.2 Nougat (предыдущая была на Android 6). Работает устройство на новом четырех ядерном процессоре Amlogic S905W с тактовой частотой 2 GHz, который был разработан компанией в 2017 году.

Объем оперативной памяти 2Gb, постоянной памяти – 16 Gb с возможностью расширения с помощью Micro SD карты памяти до 64 Gb (также существует версия 1/8 Gb). Есть возможность подключения к интернету по WiFi соединению или посредством проводного соединения по локальной сети.

Если говорить о прибавке к названию «mini», то действительно, устройство немного отличается от предшественника более компактными габаритами, но при этом отсутствует оптический аудио выход, который был в предыдущей версии приставки. Если кто-то пользуется аудиосистемой, подключаемой посредством оптоволоконного кабеля, стоит обратить внимание на этот важный момент.

Комплектация

Устройство продается в небольшой черной матовой коробке с красивыми золотыми надписями. Внутри сама приставка, блок питания на 5В, пульт дистанционного управления, HDMI кабель, выносной инфракрасный порт, держатель для устройства, который с помощью клейкой основы будет удерживать устройство на поверхности, ну и конечно же инструкция.

Что же из себя представляет сам Smart TV BOX, и соответственно, какие возможности нам предоставляет данная приставка?

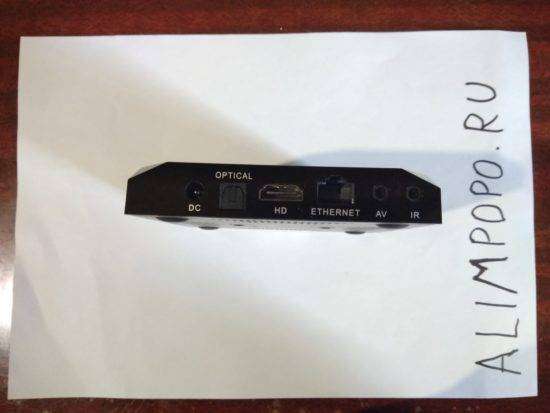

Итак, внешне устройство укомплектовано следующими разъемами, на первой стороне:

• разъем для подключения блока питания на 5В.;
• разъем rj-45 (Ethernet) для подключения проводного интернета (так называемая «витая пара»);
• HDMI разъем, для передачи цифровых видеоданных высокого разрешения на ваш телевизор;
• выход AV (так называемый тюльпан), для передачи видеосигнала на старые телевизоры, не обладающие HDMI технологией;
• выход IR, для подключения выносного инфракрасного порта.

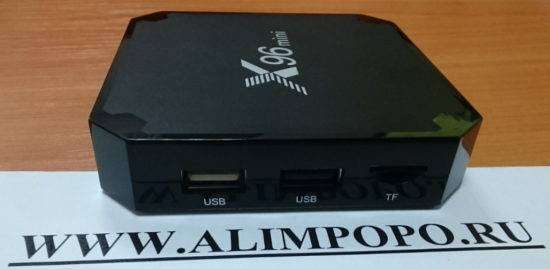

На второй стороне имеем:

• два порта USB
• разъем micro SD, для подключения дополнительного модуля памяти.

На третьей стороне находится инфракрасный порт, для использования пульта управления, скрыт он под пластиком, визуально мы его не наблюдаем.

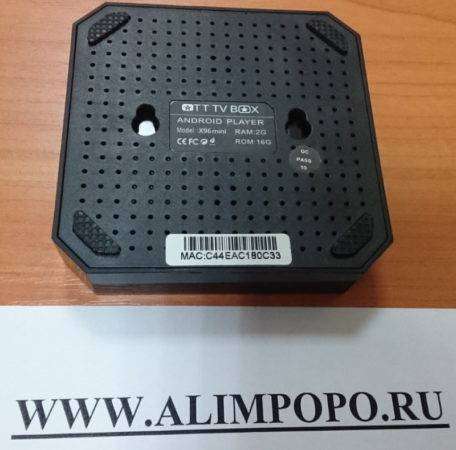

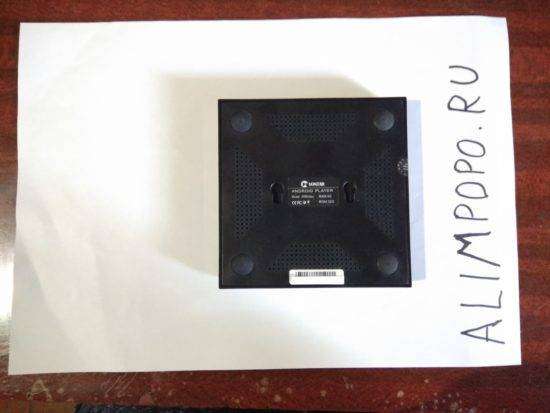

На нижней части имеется усиленная перфорация корпуса, для охлаждения устройства; резиновые ножки; наклейка с МАС адресом устройства (это нужно для провайдера, чтобы подключить кабель напрямую к смарт-приставке) и две петельки, для держателя, чтобы закрепить его за телевизором на стене (или на самом телевизоре), тем самым спрятав его в укромное место.

Устройство легко и быстро подключается к телевизору, нужно только соединить все кабели и включить его в сеть. В итоге получаем полноценную Андроид систему в собственном телевизоре.

Настройка

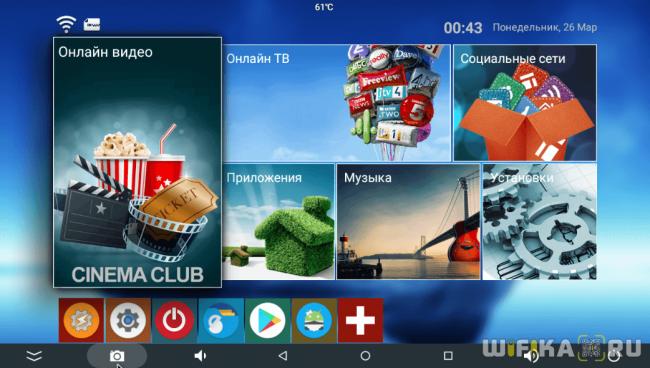

Оболочка операционной системы не обладает какими-либо дизайнерскими излишествами – все просто, а самое главное понятно. Управление происходит посредством пульта дистанционного управления.

Большинство необходимого программного обеспечения уже установлены на устройство и, самое главное, доработаны для работы и управления на нем:

• бесплатные кинотеатры по интернету (HDREzka, HD Video Box, LazyMedia, Zone, Kinescope) дадут возможность безграничного выбора фильмов на любой вкус;
• Torrent TV. А это – более 800 бесплатных телеканалов;
• Бизон ТВ;
• Fork player;
• YouTube;
• Google Chrome браузер для просмотра страниц в интернете;
• Видеоплееры;
• Радиопроигрыватели…

и другое, нужное программное обеспечение.

Но даже если вам недостаточно этого, можно установить любую программу, просто скачав ее с известного всем Google Play. Кстати говоря, вы можете связать свое устройство с вашим аккаунтом Google и получать все преимущества этого сервиса на своем телевизоре.

Версия от VONTAR

Данный ТВ бокс X96 собирают разные компании и они могут отличаться по начинке и в работе. Ниже отзыв от другого покупателя на версию от продавца Vontar.

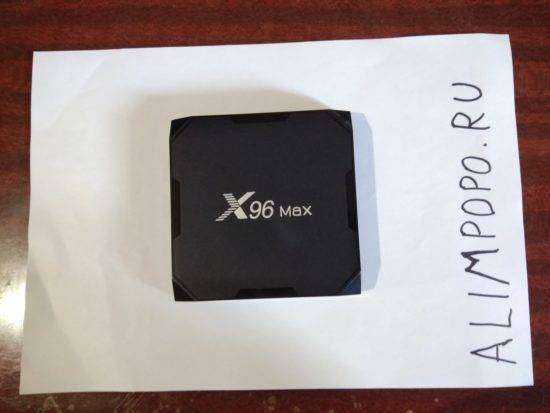

Покупал на Алиэкспресс тв бокс X96Max в январе 2019 г. от производителя VONTAR вот на этой странице. Товар пришёл в Харьков за 2-3 недели. Немного была помята коробка, но внутри всё было цело. На тот момент обошлась она мне 49,62 долларов.

Приставкой доволен, в ней мощный процессор Amlogic S905X, 4 гигабайта оперативки, и внутренней памяти 32 гигабайта.

Есть слот для карты памяти, я им не пользуюсь, мне хватает внутренней. В комплекте шнур HDMI, блок питания, и пульт дистанционного управления. Скажу честно, пульт не сильно удобный, буду заказывать аэромышь Вонтар.

По производительности вопросов нет, приставка — зверь, справляется с тяжёлыми видеофайлами, с интернет телевидением.

Игры на ней не запускал, но по показателям мощности, должны работать. Этот бокс может сделать из любого телевизора смарт тв, но есть один факт, у меня есть смарт от Самсунга, но его операционная система мне не нравится, на ней нет обычного Гугла, нет возможности в браузере смотреть различные видео, а это и фильмы, и ролики, и всякое другое.

Много платного у Самсунг. На X96Max гугл хром работает без проблем, и плэймаркет тоже работает. В общем, операционка Андроид мне больше нравится, чем самсунговская.

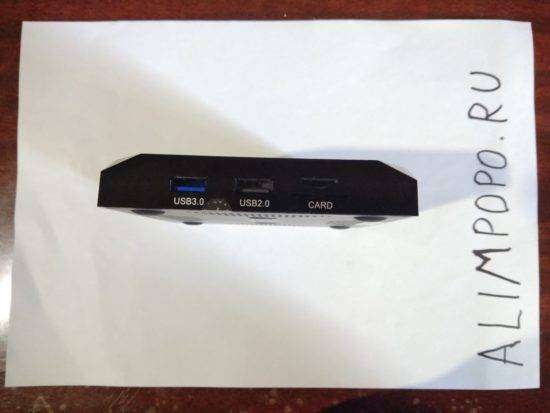

Есть ещё 2 шт. usb входа, и оптический выход для акустики, но у меня оптической акустики нет. Обновления системы работают, за три месяца пару раз обновлялась. Я доволен этой покупкой, все возможности которые я от неё ждал, я получил.

Отзыв

В процессе эксплуатации приставка SMART TV BOX X96 mini зарекомендовала себя как надежная, весьма быстрая и грамотно изготовленная функция СМАРТ ТВ. Продавца на Алиэкспресс можно также смело рекомендовать!

Видео с карты памяти квадрокоптера считывает без проблем, как и с многих других устройств. Очень удобно, что она является «всеядной» и позволяет просматривать все возможные форматы. По крайней мере, у меня ещё пока такого не было, чтобы какой-то видео или аудио файл не открылся.

Пожалуй, единственное чего не хватает — это встроенного Bluetoth для прослушивания аудиоряда в блютуз наушниках Bluedio, но это необходимо совсем малому проценту людей. В крайнем случае, примерно за 5$ можно купить USB-bluetoth «свисток» и вставить его в один из двух ЮСБ разъёмов.

Рекомендую к покупке! А заказать на Aliexpress можно вот здесь.
