Распиновка SATA.

Рис.1 SATA Разъемы (данные+питание) В компьютерной технике, Serial ATA (SATA) является технологией в первую очередь предназначенной для передачи данных с жестких дисков. Технология SATA является следующим шагом в способах передачи данных после Advanced Technology Attachment (стандартного ATA, также известный как IDE). Технология ATA впоследствии уже после выхода SATA была переименована уже задним числом в Parallel ATA (PATA), чтобы отличить его от Serial ATA при составлении технической документации. Шина Serial ATA [SATA] зачастую разделена на два отдельных разъема, один разъем для линии передачи данных и один для линий электропередачи. Первые SATA диски могли иметь еще и третий разъем для подключения PATA в целях обеспечения совместимости. Хочу привести стандартную распиновку SATA разъемов (не знаю как вам, а мне иногда она необходима). Распиновка шины передачи данных. №Пина Название пина Описание пина 1 GND Земля 2 + Передача+ 3 — Передача- 4 GND Земля 5 B- Прием- 6 B+ Прием+ 7 GND Земля Распиновка разъема питания SATA. №Пина Название пина Описание пина 1 V33 3.3V Питание 2 V33 3.3V Питание 3 V33 3.3V Питание 4 GND Земля 5 GND Земля 6 GND Земля 7 V5 5V Питание 8 V5 5V Питание 9 V5 5V Питание 10 GND Земля 11 Rezerved Зарезервирован 12 GND Земля 13 V12 12V Питание 14 V12 12V Питание 15 V12 12V Питание Обсудить на форуме.

Обновлено 13.10.2016 22:30

Добавить комментарий

С необходимостью разобраться с подключением к компьютеру того или иного устройства сталкивается каждый, ведь сегодня ПК (ноутбук, планшет) есть у всех. А у компьютера есть много разных разъёмов для подключения множества различных устройств: клавиатуры, мышь, принтеры, питание, модемы, монитор, джойстик и многое другое.

Всё это дело иногда нуждается в ремонте (обрыв провода внутри кабеля или перегиб возле штекера), а купить новый не всегда есть возможность. Да и при отключении всех проводов от компьютера при плановых чистках, может возникнуть сомнение «что там куда было всунуто».

Чтоб раз и навсегда собрать воедино всю необходимую и исчерпывающую информацию и распиновках, цоколёвках и назначении всех гнёзд/штекеров — редакция 2 Схемы.ру подготовила этот справочный материал. В таблицах, ниже приведены цоколёвка и распиновка внутренних и внешних разъёмов персонального компьютера и ноутбука.

Блок питания компьютера

Распиновка разъема БП формата AT

Распиновка разьема БП формата ATX

Распиновка разъемов дополнительного питания: АТХ разъёмы, SerialATA (или просто SATA, для подключения приводов и хардов), Разъёмы для дополнительного питания процессора, Разъём для флоппи дисковода, MOLEX(для подключения хардов и приводов):

Другой вариант:

Ещё один вариант для БП видеокарт:

• Подробнее про распиновку разъемов питания компьютера читайте тут

Распиновка разъемов материнской платы

Подключение периферии на корпусе ПК

Кодовое (условное) обозначение разъёмов

Распиновка разъема вентилятора

• Подробнее о подключении кулеров от процессоров, видеокарт и БП читайте по ссылке

Разъемы для подключения звука

Количество этих разъемов может быть разным. Кроме этого они могут быть продублированы на компьютере и находиться как сзади корпуса, так и на передней панели. Эти разъемы обычно сделаны разных цветов.

• Салатовый — служит для подключения одной пары стерео-колонок.
• Розовый — подключение микрофона.
• Голубой — линейный вход для подключения других аудиоустройств и записи с них звука на компьютер.

При этом, если у вас два или три зеленых разъемов на компьютере, вы можете одновременно подключить к ним и колонки и наушники и в настройках компьютера выбирать на какое устройство выводить звук. Программное обеспечение звуковых карт может предоставлять возможность переопределять назначение звуковых разъемов. Звуковые разъемы остальных цветов служат для подключения дополнительных колонок.

Полезное:  Распиновка розетки прицепа легкового автомобиля — схема подключения фаркопа

Разъемы данных (Южный мост)

IDE (Integrated Drive Electronics)

По правильному называется — ATA/ATAPI — Advanced Technology Attachment Packet Interface, используется для подключения хардов и приводов.

SATA и eSATA разъёмы

Одно и то-же, разница только в форме разъёма, это разъём данных, для подключения хардов и приводов.

DVD slim sata

DVD slim sata (распиновка стандарта мини сата).

Распиновка USB-разъемов в ПК

Распиновка USB-разъемов 1.0-2.0 (Universal Serial Bus).

USB 2.0 серии A, B и Mini

USB 2.0 Микро USB

USB 2.0 на материнке

Распиновка разъёма материнской платы для передней панели USB 2.0

Схема USB-разъемов 3.0

•
•
•
•

•
•
•
•

Распиновка USB-разъемов 3.0 (Universal Serial Bus).

USB 3.0 серии A, B, Micro-B и Powered-B. Серия Powered-B отличается от серии B, тем, что у него есть в наличии 2 дополнительных контакта, которые служат для передачи дополнительного питания, таким образом, устройство может получить до 1000 мА тока. Это снимает надобность в дополнительном источнике питания для маломощных устройств.

USB 3.0 на материнке

Распиновка разъёма материнской платы для передней панели USB 3.0

• Подробнее про микро USB читайте тут

Распиновка AT клавиатуры

Цвета у производителей ПК не унифицированы. Например, у одних разъём подключения клавиатуры может быть фиолетовый, у других – красный или серый. Поэтому обращайте внимание на специальные символы, которыми помечены разъёмы. Эти разъемы служат для подключения мыши (салатовый разьем) и клавиатуры (сиреневый разьем). Бывают случаи когда разъем один, наполовину окрашен в салатовый цвет, другая половина — в сиреневый — тогда в него можно подключать как мышь, так и клавиатуру.

Распиновка COM, LPT, GAME, RJ45, PS/2

Распиновка COM, LPT, GAME, RJ45, PS/2 порта и схема заглушки (COM, LPT).

Схема заглушки для тестирования COM-порта.

RS-232 модемный кабель

Раскладка IEE 1394 на материнке

IEEE 1394 — последовательная высокоскоростная шина данных. Разные компании используют для её названия бренды Firewire у Apple, i.LINK у SONY и т.д. К разработке приложила руку компания Aplle. По своей сути разъем похож на USB. Данный порт, по всей видимости, не получит широкого распространения из-за лицензионных выплат на каждый чип для этого порта в пользу компании Apple.

Распиновка разьёма IEE 1394

Разъемы данных (Северный мост)

PCI Express: x1, x4, x8, x16

Если заклеить лишние контакты, то видеокарта PCI Express станет работать в режиме всего x1 PCI Express. Пропускная способность составляет 256 Мбайт/с в обоих направлениях.

Разъемы данных (Общее)

Контакты VGA, DVI, YC, SCART, AUDIO, RCA, S-VIDEO, HDMI, TV-ANTENNA.

Соединение разъёма RJ45

Обжим сетевого кабеля с разъёмом RJ45 (PC-HUB, PC-PC, HUB-HUB). Подробнее про распиновку витой пары сети 8 проводов читайте тут

Почти каждый разъём очень трудно или вообще невозможно подключить неправильно. За редкими исключениями, вы не сможете подключить устройство «не туда».

• Цена: 3.99

Под катом — история выпиливания интерфейсного разъёма для внешнего подключения жёсткого диска, тесты скорости и много фотографий.1. Немного истории Когда-то давным-давно в персональных компьютерах жёстких дисков не было вообще, и вопрос об их быстром подключении не стоял. Потом появились жёсткие диски стандарта ST-412(они же MFM), но быстрое подключение им ещё не требовалось — их интерфейсный контроллер тоже надо было брать с собой, так как на чужом контроллере диск, как правило, не работал.На самом деле на этом жёстком диске не два разъёма, а три — два для передачи данных и один для питания. Впоследствии MFM-интерфейс был вытеснен IDE и SCSI. SCSI интерфейс был весьма неплох по своим характеристикам, обеспечивал высокую скорость передачи и поддерживал горячую замену дисков и внешнее подключение устройств, но был достаточно дорог из-за своей изначальной ориентации на серверные применения и поэтому в ПК встречался редко.Разъем НE50. ВнутреннийРазъем HD68. ВнутреннийРазъем SCA80. Внутренний.Разъёмы наружные в ассортиментеНабор переходников, чтобы подружить между собой весь этот зоопарк Более дешёвый и поэтому получивший широкое распространение интерфейс IDE(PATA) такими возможностями похвастаться не мог, поэтому для быстрого подключения дисков приходилось использовать костыли наподобие такого: Теперь жёсткий диск можно было подключить, не вскрывая корпус системного блока, но проблем с инициализацией интерфейса только при включении ПК и хрупкостью пластмассовых разъёмов на 40/80-жильном кабеле это не решало и массовыми эти переходники не стали. Время шло, и интерфейс IDE с широкими 40/80-жильными кабелями сменился на SATA с узким 7-жильным шлейфом.

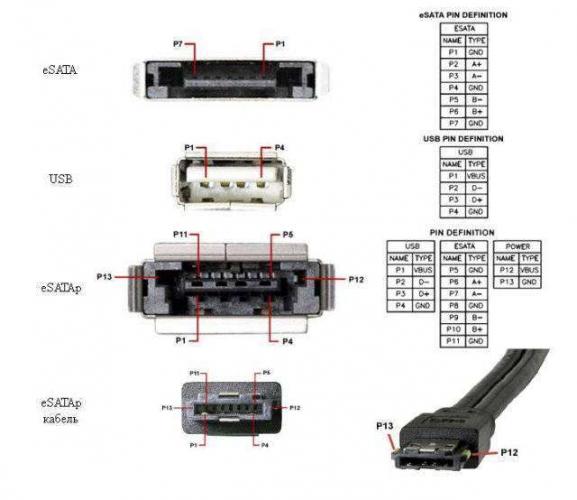

Новый интерфейс поддерживал горячую замену, и производители костылей воспряли духом и выпустили их новую версию: Контактов стало меньше, устройство стало надёжнее, но хрупкость разъёма, не предназначенного для постоянного дёргания никуда не делась. Поэтому в середине 2004 года был принят стандарт eSATA, позволивший внешнее использование SATA: специально для внешнего подключения была разработана более прочная реализация — теперь в металлической рамке. Изначально eSATA передавал только данные и должен был использовать отдельный кабель для питания. Позже в разъём eSATA добавлены 4 линии интерфейса USB 2.0. Новый вид разъёма получил название Power eSATA. Обычно шина USB 2.0 используется только для питания подключенного устройства напряжением 5 вольт, но вилки eSATA и USB можно без каких-либо доработок подключать к розетке eSATAp. Наличие питания 5В не даёт возможности подключать жёсткие диски размером 3,5″, поэтому в некоторых исполнениях разъёма добавлена дополнительная пара контактов для линии питания +12В. При этом, несмотря на всё удобство такого разъёма, он остаётся слабо распространённым.2. Кабель Собственно кабель упакован в прозрачный полиэтиленовый пакетик с защёлкой. Внешняя изоляция чёрная, кабель довольно жёсткий, длина гибкой части от разъёма до разъёма 455 мм. На одном конце разъём eSATAp с дополнительной парой контактов для линии +12В, на другом — совмещённый 22-контактный разъём SATA. На этом можно перейти непосредственно к пилилову.3. Разъём Как уже было сказано выше, в разъём eSATAp можно вставить кабель eSATA, а вот наоборот — нет: При этом найти планку с разъёмом eSATA несложно, а с eSATAp — намного труднее. Как в этом случае подключить кабель? Можно взять разъём eSATA, разобрать его и добавить туда недостающие контакты: (Источник фото) У меня такой планки не было, поэтому я решил пойти своим путём. Шаг и ширина контактов в разъёмах SATA и eSATA совпадает. Поэтому из старой материнской платы была выпаяна пара разъемов SATA, а ещё из чего-то — разъём USB. Берём отвёртку и разламываем USB: Потом удаляем кусачками всё лишнее с разъёма SATA. Примеряем результат к eSATA и убеждаемся, что лезет. Осталось добавить USB. Спиливаем напильником лишнее с разъёма. Вытягиваем из USB контакты и тоже пилим с той стороны, где их не было: И по бокам тоже пилим. Складываем две части вместе, пробуем запихнуть куда надо — лезет. А теперь пробуем вытянуть. Ой, оно сломалось! Второй подход к снаряду. Берём битую матрицу от ноутбука. Переворачиваем её обратной стороной и отрываем пластиковую наклейку. Находим участок позолоченной фольги с минимумом отверстий. Вырезаем. Берём тонкое сверло и рассверливаем переходные отверстия. Зачищаем надфилем обратную сторону. Размечаем, процарапываем в нужных местах фольгу до текстолита, паяем оставшийся разъём, проверяем на отсутствие КЗ. Возвращаем на место контакты USB. Проверяем точность обработки. Добавляем вилку USB для питания. Снова пилим и паяем. Как-то так могла бы выглядеть конструкция контакта +12В. Но уже не будет из-за потери актуальности. Да, про изоленту ведь чуть не забыли…4. Испытания Для проверки скорости использовались 3 накопителя форматом 2,5″ — обычный жёсткий диск и 2 SSD разных моделей. Проверка выполнялась на интерфейсе SATA2. Результаты проверки приведены на нижеследующих скриншотах. HDD: SSD №1 SSD №2Выводы 1. Кабель вполне работоспособен и рекомендуется к покупке. 2. Если оригинального разъёма для его подключения нет, то его можно сделать на коленке из подручных средств. 3. Даже переходник наколеночного изготовления способен работать на скоростях SATA2. Используемые источники:
