Фосфоресцентная (светонакопительная) лента

Содержание

Сегодня, когда рынок осветительных приборов радует нас самыми разнообразными источниками света. Обычная люстра на потолке или светодиодная подсветка велосипеда не кажутся уже оригинальными и люди стремятся к чему-то новому и необычному. И вот здесь на помощь приходит совершенно нестандартный материал – светящаяся лента.

Это особенное изделие, с помощью которого даже самый простой велосипед станет выглядеть в темноте совершенно по-другому. Что следует знать об этом изделии, а также, каким образом можно сделать подсветку потолка или авто (тюнинг колеса и т.д.), расскажет наша статья.

Особенности ленты

Лента или пленка, которая светится в темноте, полностью отличается от привычных нам светодиодных изделий. Единственное, что их объединяет – самоклеющаяся основа. Главное отличие здесь заключается в том, что подобная продукция в течение дня накапливает свет, а в темноте начинает светиться. Вся светящаяся продукция на самоклеющейся основе в своем составе содержит специальный материал, который обладает светопоглотительными или светоотражающими свойствами. Светящаяся в темноте лента обладает следующими свойствами:

• накопление энергии света. Притом за небольшой временной промежуток происходит довольно значительное накопление энергии;
• длительный период службы;
• отсутствие падения яркости свечения, а также ухудшения цветового спектра. Такая продукция на протяжении всего периода эксплуатации будет светить довольно ярко;
• стоимость полностью окупается преимуществами изделия.

Из-за этого светящиеся ленты активно используются для самых разнообразных целей. Особенно часто они используются для отделки потолка, украшение колеса на авто любой марки. С ее помощью можно легко украсить даже велосипед и сделать его более заметным в темноте.

При этом установка здесь чрезвычайно проста.

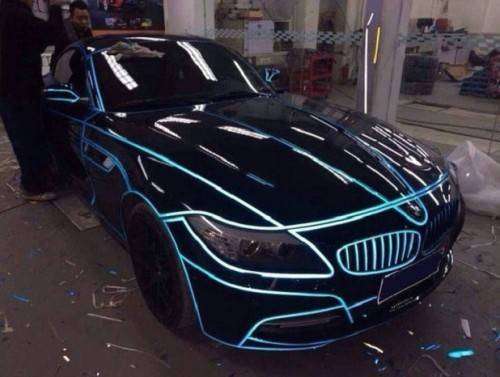

Тюнинг авто

Имеющийся ассортимент

Люминесцентная пленка

Сегодня изделия, которые могут светиться в темноте и применяться для самых разнообразных целей (отделка потолка, подсветка лестниц, тюнинг колеса авто, украшение на велосипед и т.д.), бывают следующих видов:

• люминисцентные или фотолюминисцентные пленки и ленты. Для изготовления такого изделия используют фотолюминесцентную пленку, которая является основной всего источника света. Разрезка осуществляется автоматически. При этом на основу допускается нанесение определенного изображения;
• светоотражательные или рефлекторные пленки. Такая пленка будет отражать свет, который был направлен на ее поверхность.

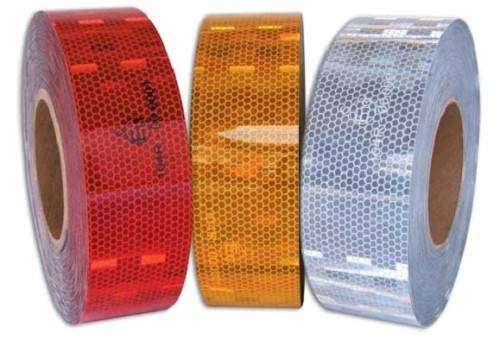

  Светоотражающая пленка

Технические характеристики

Подсветка потолка

Фотолюминесцентные пленки обладают следующими характеристиками:

• основа пленки – ПВХ;
• зарядка энергией происходит от любого источника света, будь то лампочка или солнце;
• пленка должна соответствовать государственным стандартам (ГОСТ Р 12.2.143, который был принят в 2009 году);

Обратите внимание! В ходе эксплуатации светопоглащающая лента безопасна для животных и людей, а также окружающей среды. Но эти свойства сохраняются только в той ситуации, когда пленка используется по своему прямому назначению.

Где востребована

• на дорожном покрытии для того, чтобы в ночное время разграничить дорожное полотно от пешеходного тротуара;
• наносятся на одежду сотрудников пожарной, а также дорожно-транспортной службы. Кроме этого очень часто такая лента вшивается в одежду школьников и сотрудников медицинских служб;
• как украшение на авто. Такая пленка может наноситься вдоль всего кузова или формировать специальный рисунок. Многие автолюбители украшают таким образом колеса. Кроме автомобилей такая пленка часто наносится на велосипед (как на его раму, так и на колеса);

Велотюнинг

• маркировки грузовых автомобилей с целью сделать их более заметными в ночное время суток при переезде с одного города в другой;
• маркировка придорожных столбов и дорожных знаков.

Обратите внимание! Самая обширная область применения подобной продукции сосредоточена на обеспечении большей безопасности всех участников дорожного движения в темное время суток (как пешеходов, так и самих транспортных средств).

Светоотражающая пленка

Кроме описанных выше сфер деятельности, в домашних условиях такая продукция тоже достаточно активно применяется.

И для дома пригодится

В доме или квартире также найдется масса способов применения светящейся в темноте ленты. Здесь ее используются в следующих ситуациях:

• для украшения потолка. С помощью такой пленки можно сделать красивый рисунок, который отлично подойдет для спальни, а еще лучше для потолка в детской комнате. В этой комнате светящийся рисунок может выступать в роли своеобразного ночника;

Лента на потолке

• создание ночной подсветки в коридоре. В этой ситуации пленку следует размещать не только на потолке, но и вдоль стен;
• подсветка бассейна.

Используя разноцветную продукцию, можно создать в своем доме просто невообразимую игру красок и света, особенно если лента используется в сочетании со светящимися обоями и прочей иллюминацией.

Как использовать

Подготовка автомобиля

В доме подобные светящиеся элементы используют зачастуют в декоративных целях. Чтобы наклеить такую пленку на велосипед, авто или потолок, необходимо проделать следующие манипуляции:

• определить место размещения пленки. Для того чтобы поклеить ровно и аккуратно, можно на потолок или другой объект декорирования нанести карандашом или маркером (в зависимости от ситуации) линии-подсказки;
• очистить место наклейки от пыли, грязи, а если есть возможность — то и обезжирить;
• после этого нужно аккуратно отклеить пленку, которая закрывала самоклеящуюся основу, и осторожно приклеить;
• после этого разгладьте пленку.

Так можно прикрепить ленту к любой основе. Все зависит от вашего желания и фантазии. Светящаяся пленка или лента – отличные помощники в оформлении нестандартной и оригинальной подсветки.

Только-только начали привыкать к светодиодам, как физики опять подбросили новинку, на сей раз—тонкопленочные электролюминофоры. Тот же (в первом приближении) светодиод, но не малюсенький кристаллический, а растянутый в ленту довольно-таки приличной площади и притом гибкий, полимерный.

Кому-то невдомек: светит, и ладно, на то и физики, чтоб выдумывать всякое. Ну а мы постарались заглянуть внутрь этого странного материала, чтобы понять: как и почему светит?

И тут же наткнулись на первый сюрприз: оказывается, существует не один такой материал, а два, и оба светят под действием электричества, но в силу разных физических процессов, и даже ток им требуется разный: одному — переменный, другому — постоянный. В том, который работает от переменного тока, светится неорганический порошок (обыкновенно это легированный медью или марганцем сернистый цинк), распределенный в пленке диэлектрика с напыленными токопроводящими слоями, к которым приложено переменное напряжение порядка 100 B звуковой частоты (от 400 до тысячи с лишним герц). Не забыли еще школу? Узнаете? Да это же не что иное, как светящийся конденсатор! Эффект свечения легированного медью сернистого цинка, помещенного в диэлектрик между обкладок конденсатора, открыл Дестрио в 1936 году. Больше 60 лет понадобилось, чтобы кто-то (кто именно, история умалчивает) додумался сказать по этому поводу: «Да будет свет!» — и изобрел электролюминесцентную пленку.

Материал, светящийся при постоянном токе,— истинно тонкопленочный светодиод. Его создание стало возможным с открытием токопроводящих полимеров и обошлось ни много ни мало в одну общую Нобелевскую премию, присужденную в 2000 году «на троих» тезкам-американцам Алану Хигеру и Алану Мак-Диармиду вкупе с японцем Хидеки Сиракавой. Кстати, Сиракава сделал свое открытие случайно. В начале 70-х нобелевский лауреат, а тогда научный сотрудник Токийского университета, изучая синтез свободных пленок полиацетилена, в одном из опытов использовал ошибочно большую концентрацию катализатора. Результатом этой ошибки было образование красивых серебристых пленок полиацетилена с характерным металлическим блеском. А главное—пленки проводили электрический ток!

Вскоре американцы и японец стали работать вместе. В 1977 году ими было опубликовано первое краткое сообщение. Позже они нашли оптимальные условия синтеза, благодаря чему удельная проводимость полимера повысилась до уровня алюминия и даже меди.

В последние 10 лет появилась вторая генерация токопроводящих полупроводниковых полимерных материалов. На их основе конструируются органические транзисторы, лазеры, солнечные батареи, а также интересующие нас тонкопленочные светодиоды. Надо отметить, что перспективы их применения связаны не только со светотехникой, но также и с производством дисплеев нового поколения — так называемых OLED.

Итак, светящийся конденсатор и тонкопленочный светодиод. В первом люминесценция возбуждается сильным электрическим полем звуковой частоты, близким к пробивному, и называется предпробивной. Во втором электрическое поле намного меньше, ток постоянный, а люминесценция называется инжекционной. Рассмотрим тот и другой с точки зрения протекающих в них физических процессов.

Хорошим люминофором, как было сказано выше, является сульфид цинка, сильно легированный медью. На поверхности его кристалликов, распределенных в диэлектрике, образуются островки фазы CuxS с проводимостью р-типа. Эта фаза образует с полупроводником n-типа ZnSCu гетеропереход, который при обратном смещении является областью концентрации электрического поля.

Кстати, за исследование гетеропереходов, то есть р-n-переходов на границе двух полупроводниковых кристаллов с разным типом проводимости, наш соотечественник Жорес Алферов тоже отхватил «Нобеля».

При наложении напряжения прикатодный гетеропереход смещается в обратном направлении (запирается). В нем сосредоточивается сильное поле. Электроны из зоны р-типа CuxS туннелируют в зону n-типа ZnS-Cu и там разгоняются сильным электрическим полем до энергий, необходимых для ударной ионизации кристаллической решетки. Возникающие при этом дырки захватываются центрами свечения, а освобожденные электроны лавиной движутся к противоположному концу кристаллика, где происходит их рекомбинация с центрами свечения, ионизированными в предшествующий полупериод переменного напряжения, когда там было сильное поле. Рекомбинация сопровождается испусканием светового кванта. Таким образом, у одного из двух гетеропереходов в каждом кристаллике происходит возбуждение центров люминесценции, одновременно у противоположного гетероперехода происходит рекомбинационное излучение, реализующее энергию, накопленную в предыдущий полупериод напряжения.

Видите, как все просто! 🙂 Особенно если вы были отличником в школе и у вас хорошая память. Тогда вы, безусловно, помните, что дырка в полупроводнике — это не технологическое отверстие, вроде дырки от бублика, а квазичастица — носитель положительного заряда, образующаяся в кристаллической решетке при захвате электрона ядром атома примеси.

Светящиеся люминесцентные источники (ленты и провода) используются в сфере светового дизайна уже более десяти лет. Ряд международных патентов на изобретения в области электролюминесцентных источников света принадлежит нашему соотечественнику Рубену Акоповичу Поляну.

Основанные на этом принципе тонкопленочные электролюминесцентные излучатели позволяют получать яркость до 200 кд/м2. Их срок службы достигает 20000 часов. Площадь может достигать нескольких квадратных метров. Цвет их свечения определяется составом активного слоя. ZnS:Cu люминесцирует голубым и зеленым, ZnS:Mn — оранжево-желтым. Перспективными для практического применения оказались активные слои из сульфидов щелочно-земельных элементов, легированных редкоземельными элементами. На их основе созданы излучатели сине-зеленого свечения (SrS:Ce), зеленого (CaS:Ce), красного (CaS:Eu, CaS:Er) и белого (CaS:Pr, K, SrS:Ho, Nd, SrS:Sm, Ce).

В излучающем свет диоде, в том числе и тонкопленочном, работает не запертый, а, наоборот, смещенный в прямом направлении р-n-переход. При снижении энергетического барьера происходит инжекция электронов из n-области в р-область, и при рекомбинации электронов и дырок излучаются фотоны. Сложность состоит в том, чтобы разогнать электроны до нужных скоростей, что не так-то просто сделать в кристалле, где электроны рассеиваются на колеблющихся узлах решетки.

За счет чего становится проводником тока органический полимер? Его молекула состоит из чередующихся сопряженных одинарных и двойных связей. При этом двойные связи слабо локализованы и образуют общую электронную систему сопряжения, которая охватывает всю молекулу. Чтобы полимер-полупроводник стал проводником тока, нужно создать носители заряда вдоль полимерной цепи. Для этого нужно один или несколько электронов удалить из общей системы сопряжения или, наоборот, добавить к ней. Достигнуть этого можно окислительной модификацией полимера йодом, приводящей к изъятию электрона из системы сопряжения, или восстановительной модификацией натрием, который служит донором электрона. В результате в полимере возникают положительно или отрицательно заряженные квазичастицы—поляроны. При высокой степени модификации поляроны объединяются в пары с образованием заряженных солитонов. Эти удивительно подвижные квазичастицы под воздействием электрического поля обеспечивают высокую проводимость полимеров с системой сопряженных связей.

Схема светоизлучающего диода, в котором используется электролюминесценция пленки сопряженного полимера

Оказывается, тонкие пленки сопряженных полимеров могут генерировать свет, если они находятся между двумя электродами, один из которых служит источником электронов, а другой—дырок. Когда через такое устройствопропускается постоянный ток, электроны и дырки рекомбинируют в объеме пленки и в полимерных цепочках возникают возбужденные состояния, способные люминесцировать. Цвет люминесценции зависит от ширины запрещенной зоны полимера и может легко регулироваться посредством химической модификации. В этом важное преимущество органических полупроводников перед неорганическими.

Тонкопленочные электролюминофоры не сделают революции в светотехнике, но сферы их возможного применения многообразны, а связанный с ними бизнес весьма перспективен. В каких же приложениях прежде всего следует ожидать пришествия светящихся пленок?

На Западе это то, что связано с безопасностью: светящаяся дорожная разметка, сигнальные огни кораблей, самолетов и поездов, подсветка ступенек (в Европе, например, законодательно требуется их световая маркировка), светящиеся спасательные костюмы. Возможность использования в столь экстремальных условиях определяется высокой степенью влагонепроницаемости и ударостойкости светящейся ленты, ее длительным сроком эксплуатации без обслуживания и низким энергопотреблением. Среди других приложений: светящиеся панели в автомобиле, декоративная подсветка помещений, световая реклама, оконтуривание зданий, всевозможные шоу, светящаяся бижутерия и футболки с эквалайзерами.

Еще рано говорить о возможности применения тонкопленочных люминофоров для освещения, о создании из них светящихся стен и потолков. Пока их главная цель — неярко светить в полумраке.

Ниша, занимаемая на рынке тонкопленочными электролюминофорами, в чем-то близка к оптоволокну с боковым свечением. Аналогичная яркость, отсутствие выделения тепла, гибкость, стойкость к влаге—и сходная цена. Причем, если сравнивать эффект, достигаемый на определенной площади, то использование пленок обходится дешевле. Другое преимущество тонкопленочных электролюминофоров, важное для некоторых приложений,—отпадает необходимость во внешнем источнике света, таком, как светодиод. С другой стороны, в оптоволокне нет токонесущих элементов, следовательно, его безопасность выше. Пока что у пленки нет эффекта мерцания.

Что же представляет собой El лента? Это гибкая прозрачная лента в полимерной влагонепроницаемой оболочке. Схематично ее разрез показан на рисунке.

Пока что ыпускается шесть типов ленты: с белым, голубым, красным, зеленым, желтым и оранжевым свечением. Для подключения к сетевому напряжению (220 В) используется драйвер. Его назначение — формирование выходного напряжения звуковой частоты (850±70 Гц). Отсюда, кстати, видно, что предлагаемый продукт есть не что иное, как рассмотренный выше «светящийся конденсатор». Выпускается три типа драйверов: к первому может быть подключена без потерь лента длиной до 20 метров, ко второму — до 100 метров и, наконец, к третьему, демонстрационному, — только короткий кусочек сантиметров в 15, зато питается он от батарейки.

Энергопотребление составляет 360 ватт на 100 метров ленты. Ток при стометровой длине ленты 1,7 А с нагрузкой и 1,5 А без нагрузки, при двадцатиметровой ленте соответственно 500 и 200 мA.

Как видим, у данного вида продукции есть одно ограничение: она стационарна, то есть не предназначена для таких приложений, как автомобиль, одежда и бижутерия. Компактные светящиеся пленки, питающиеся от миниатюрных батареек или аккумуляторов, хорошо известные на Западе, несомненно, ждут своего часа у нас.

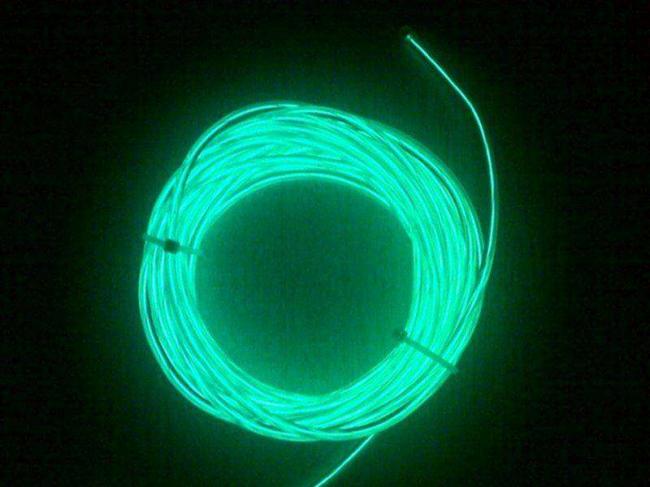

Электролюминесцентный провод состоит из 5 частей. Первое — это медная сердцевина — проводник, покрытый люминофором (кристаллофосфором).  EL wire также иногда называется холодным или гибким неоном). Очень тонкий провод обвивает люминофор, покрывающий медную сердцевину, и электрически изолирован люминофором от неё. Данный «сэндвич» из центрального медного провода, люминофора и обвивающей тонкой проволоки помещён внутрь прозрачной ПВХ изоляции. Поверх ПВХ изоляции может быть тонкий слой цветной ПВХ плёнки. Между сердцевиной и тонким обвивающим проводом прикладывается переменное напряжение порядка 90—120 Вольт.. Провод можно представить в виде коаксиального конденсатора с ёмкостью порядка 3 нФ/м. Быстрая зарядка-разрядка такого конденсатора заставляет светиться люминофор между обкладками.

Что имеем сейчас?

EL лента:

Примерные характеристики:

Диаметр 1-5 ммНапряжение 5-200 В с частотами 200 — 2000 ГцСрок годности : 5000-8000 часовМощность при напряжении 120В и частоте 200~2000Гц: 108~1032мВт/мЯркость при напряжении 120В и частоте 200~2000Гц: 30~126Кд/м2Рабочий диапазон переменной частоты: 50~5000Гц, оптимальная частота 400Гц.Рабочий диапазон температур: -35º ~ +65º С

Электролюминесцентная (EL) панель (бумага)

Примерные характеристики:

Основной материал: ITO электропроводящая пленкаТолщина листа: 0,20мм ~ 0,45ммСрок годности : 20000 часовМощность: 3-5мВт/см2Рабочий диапазон напряжения: 25~180ВРабочий диапазон переменной частоты: 50~5000Гц, оптимальная частота 400Гц.Цвета излучения: синий, сине-зеленый, зеленый, оранжевый, белый,  фиолетовый, красный, светло-красный и т.д.Рабочий диапазон температур: -35º ~ +65º СРабочий диапазон влажности воздуха: 0% ~ 90%Минимальный размер листа: 6х10ммМаксимальный размер листа: 100Х60cmМинимальный радиус сгиба: 6,5 мм

 Электролюминесцентный (EL) кабель (холодный неон)

Примерные характеристики:

Существует уже несколько поколений гибкого неона с разными характеристиками.

Интересно — как скоро светодиодные трубки отойдут на второй план?

(Sourse1 + Sorse 2)

>Купить в подарок или заказать уникальную вещь<

<blink>ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ! </blink>

• Идея уркашения детской комнаты— 21.08.2019
• Акция! Возможность открыть свою обучающую школу от МозгоЧинов!— 19.07.2019
• Самодельная люстра в виде пирамиды с Трикветрами— 05.06.2019
• Поиск администраторов!— 29.01.2019
• Лайфхаки для родителей или старших братьев и сестёр— 13.12.2018
• Креативный подарок другу— 20.11.2018
• Купить самодельные световые мечи из StarWars для Halloween— 16.09.2018
• Как избавиться от недостатков школьного образования и системы— 09.09.2018
• Обновление сайта, снова открыта регистрация— 02.09.2018
• Узнай, как я зарабатываю путешествуя и занимаясь любимым делом— 02.08.2018
• Как я навёл порядок в своей коллекции домашних фото и видео на 300 Гб— 02.08.2018
• Как за 20 минут сделать крутой шлем виртуальной реальности v.3.0— 23.07.2018
• Бизнес под ключ для детей— 09.02.2018
• Администрация сайта уходит в отпуск!— 22.12.2017
• ВНИМАНИЕ! Конкурс лучших инструкций— 13.10.2017

SmartProgress – д…Электро-приставка…Как установить це…Оригинальный двер…Как сделать пласт…ЛикБез — работа с…

• Цена: 0.99

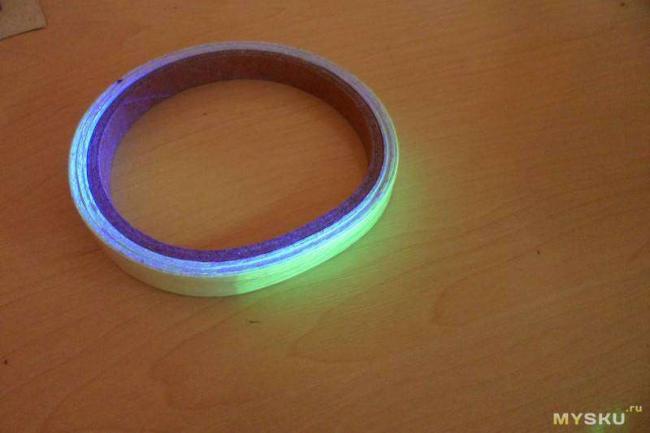

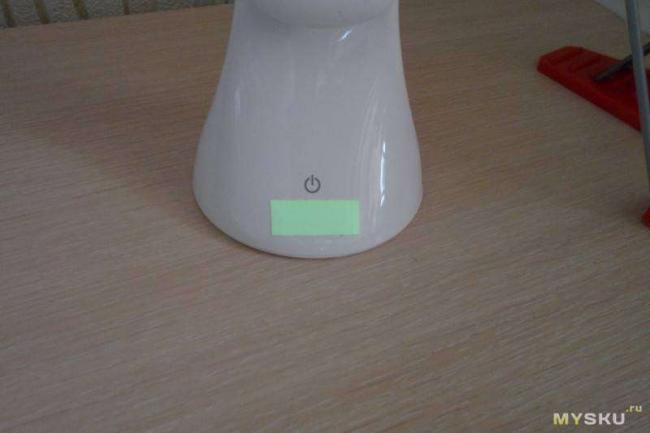

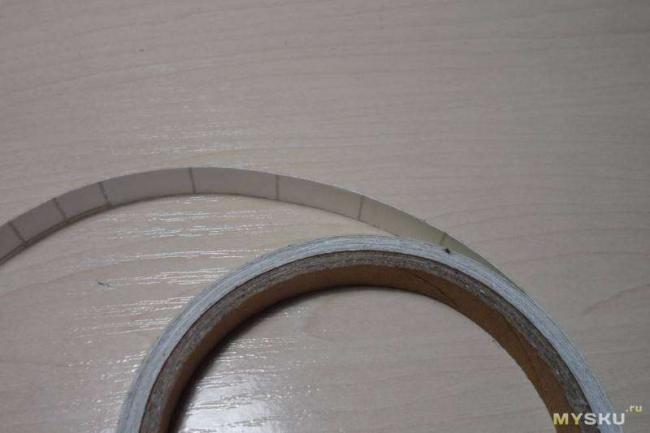

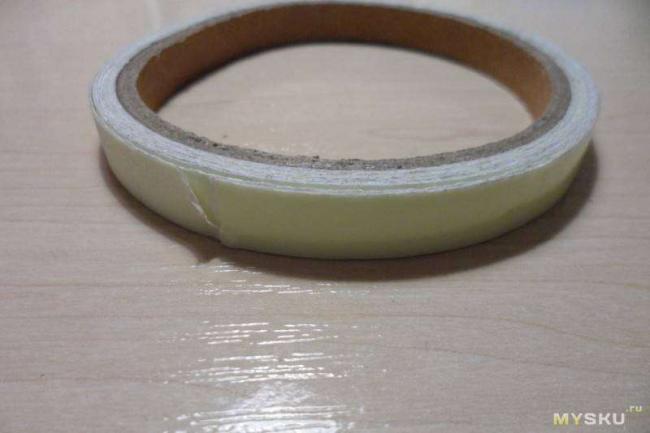

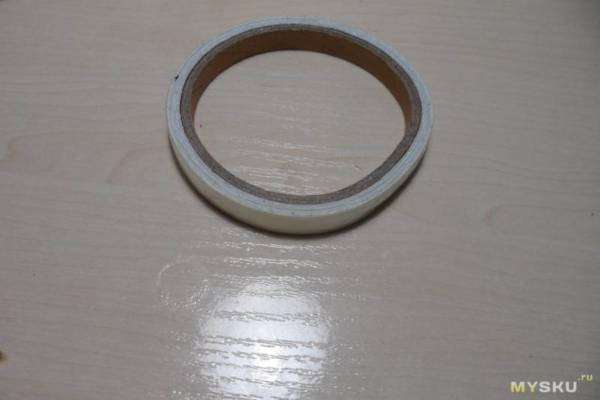

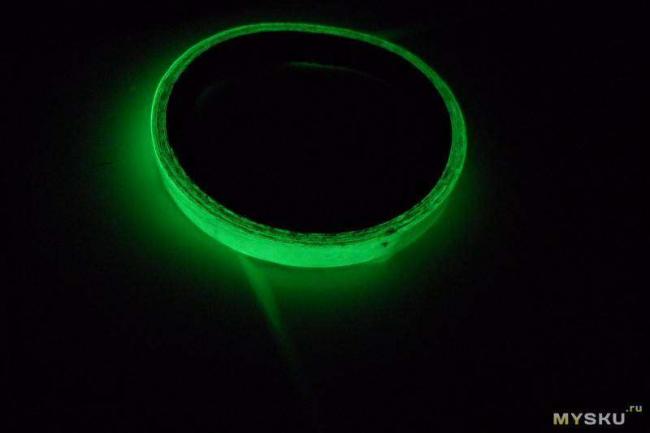

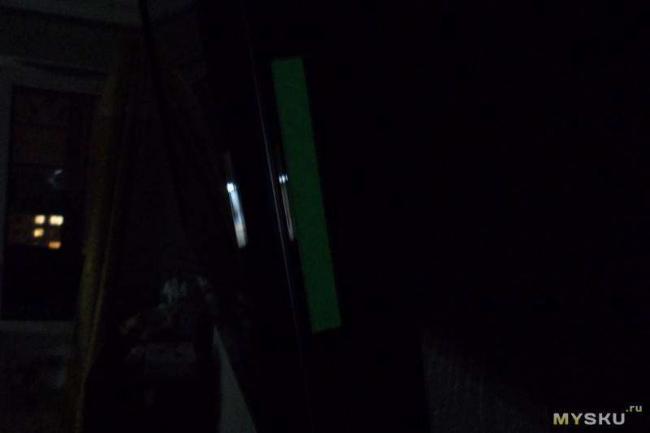

Всем привет! В сегодняшнем обзоре речь пойдет о весьма забавной штуке — светящемся скотче или флюоресцентной ленте. Если честно, острой потребности в товаре подобного рода у меня не было и заказал я ее больше из любопытства, нежели из-за необходимости. К тому же у меня есть дочка, а ей уж точно будет интересно поиграться с лентой, издающее свечение в темноте. Местом оформления заказа стал eBay. Несмотря на невысокую стоимость товара, посылка была отправлена с полноценным треком. Так что посмотреть ее движение по маршруту Китай — Беларусь по этой ссылке может любой желающий. Пришел скотч без какой-либо оригинальной упаковки, в обычном полиэтиленовом пакетике. Сразу после извлечения из которого он выглядел так: Как видно, ничего не светится. Но тому есть объяснение — длительное нахождение в темном месте. Ширина ленты — 1 сантиметр, длина (согласно данным со странички продавца) — 3 метра. На время хранения и транспортировки скотч был запечатан полиэтиленом, который предотвращал его загрязнение и самопроизвольное разматывание. С виду, он был похож на обычный малярный скотч (тот, который желтенький бумажный), но после того, как я начал разматывать рулон, стало понятно, что это не так. Бумажная лента — еще один защитный слой, находящийся под полиэтиленовой оболочкой. На самом деле лента изготовлена из чего-то очень сильно напоминающего пластик: она глянцевая, в меру жесткая, почти не рвется (надо разрезать) и не растягивается. Но фото ниже видно как она выглядит после снятия защитного слоя: Как видно, лента намотана на картонную катушку. Но из-за того, что у нее есть бумажная основа, не обязательно весь рулон таскать с собой. Можно отрезать метр, поместить его в карман, добраться до точки назначение и удалив бумажную основу, приклеить в нужное место. «Заряжается» наш светящийся скотч от солнечного света, энергосберегающих лампочек и светодиодов, светящихся в УФ спектре. Может и еще от чего может «заряжаться», я же перечислил то, что есть у меня дома. После непродолжительной «подзарядки» лента начинает светить приятным салатовым светом. Вот так это выглядит в живую (посветил немного ультрафиолетовым фонариком): А если дать ленте «зарядиться» более-менее нормально, то испускаемый от нее свет становится достаточно ярким. При его свечении можно даже рассмотреть поверхность на которой он лежит или на которую приклеен. Вот пример свечения ленты в полной темноте: Само собой, что чем дольше лента находится в темноте, тем более тусклым становится испускаемый свет. Яркое свечение длится около часа, но тут опять все зависит от того, сколько времени лента «впитывала» в себя свет. После этого яркость начинает падать, а вот послесвечения, если можно так сказать, хватает до утра. Особенно хорошо оно заметно когда глаза привыкают к темноте. Дочка сразу же слепила примерно половину рулона, обклеив чуть ли не половину своей комнаты. Кусочком скотча была обозначена кнопка включения настольной лампы, о которой я писал обзор несколько дней назад. На фото хорошо видно, что лента салатовая — она светится даже не в кромешной темноте. Часть ленты была приклеена на телевизоре, рядом с кнопками управления. Телевизор висит на стенке, пульт от него давно утерян, так что управление осуществляется посредством этих самых кнопок. В темноте их приходилось нащупывать, что не всегда удобно. Конечно, со временем их расположение выучили, но все же… Вот так выглядит лента под утро: В живую она видна несколько лучше. Но тут необходимо помнить о том, что света в комнате не было около 6 часов. Думаю, это неплохой результат. Вообще, светящийся скотч, штука реально прикольная. Быть может не очень полезная, но прикольная. Область его применения обширна: от обозначения чего-либо в квартире, до нанесения, к примеру, на велосипед, чтобы в темноте был лучше виден сбоку. Лично я еще часть его прилеплю на дверь в туалет, которую ночью постоянно открывает кот. Пару раз уже врезался в нее среди ночи — больше не хочется. Думаю, лента обозначит ее без проблем. К тому же при ее помощи можно обозначить расположение выключателей, если у них нет диодных индикаторов. Дочка, само собой, тоже от этой покупки в восторге)) Что касается надежности фиксации, то клеится она достаточно крепко. Оторвать, конечно, можно, но сама точно не отвалится. После ее удаления клей остается на поверхности объекта, так что придется счищать. В продаже имеются ленты разных цветов: сам видел салатовую, голубую и, кажется, оранжевую. Салатовая самая дешевая, правда, не знаю почему. На этом, пожалуй, все. Спасибо за внимание и потраченное время. Используемые источники:
