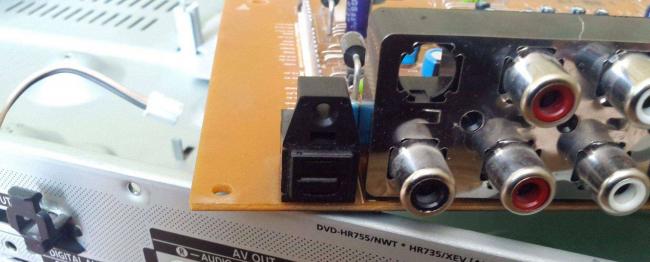

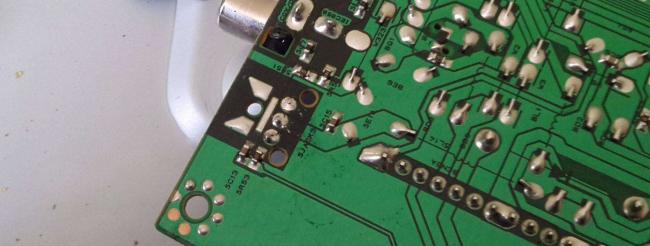

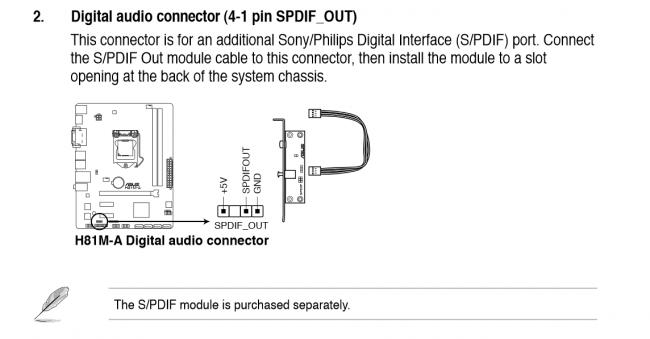

Цифровые интерфейсы давно теснят своих аналоговых предков. Аудиосистемы среднего класса в качестве источника сигнала используют звук закодированный в одном из множества стандартов. Это может быть банальный PCM для стереозвука или семейство стандартов Dolby для их многоканальных родственников. Но сегодня мы поговорим не о способах кодирования, но о том, как именно передаётся сигнал. Существует всего два варианта — оптический и по коаксиальному кабелю. Оптика гарантирует полную электрическую развязку, коаксиальный кабель прост в подключении. Уже лет десять практически каждая материнская плата укомплектована оптическим цифровым выходом S/PDIF (он же TOSLINK). Но если посмотреть на заднюю панель найти его можно не всегда. В чём же подвох? В нежелании производителя устанавливать ещё один разъём на задней панели и удорожать плату установкой оптического модуля или гнезда под коаксиальный кабель. Если открыть документацию на материнскую плату то можно обнаружить типовой набор из четырёх контактов похожий на гнездо для подключения спикера.094dc6d30b664bb0b2e45a9a586e014e.png На этой же странице нарисована фирменная планка с коаксиальным и оптическим выходами. Иногда ещё бывают оптические входы, но автор статьи о таком только читал в сети. Поиск оригинальной планки может превратиться в нетривиальную задачу — цена на зарубежных аукционах составляет около 10 долларов без учёта доставки. Быстрый поиск по русскоговорящим форумам находит только запросы о её покупке и советы купить вместо неё звуковую карту с соответствующим гнездом. Значит, изготовим планку самостоятельно. Несмотря на потенциальную простоту изготовления ничего похожего, для оптического подключения в сети не обнаружилось. По коаксиальному подключению информации больше — но мы то хотим оптику. Значит начинаем читать документацию, например здесь, S/PDIF Documentation. По спецификации уровень сигнала на материнской плате — это TTL, о нагрузочной способности выхода SPDIFOUT можно только догадываться. Та же документация рекомендует нагрузить его светодиодом с токоограничивающим резистором — это и будет самым дешевым подключением. Попробовать этот вариант первым я не решался по двум причинам — жаль было платы и насущной необходимости куда-то втыкать стандартный оптический кабель. Позже я всё же собрал эмиттерный повторитель на одном транзисторе и подключил светодиод. Интерфейс весело светился красным светодиодом, но приставленный к нему оптический кабель звука не дал. Всё та же документация рекомендовала подобрать сверхъяркий светодиод с длиной волны 660 нанометров. Возможно ни один из использованных светодиодов не подошел. Следующий этап — подключение рекомендованного оптического модуля TOTX173. Цена и наличие по интернет-магазинам опять не радует — чуть меньше тех же десяти долларов и длительная доставка. Значит пора искать донора. Пробежавшись по домашней свалке электроники, удалось выявить только одну жертву, ей оказалась Playstation 2, подаренная сотрудниками на прошлый день рождения. Рука на вандализм легендарной приставки не поднялась. На региональном интернет-аукционе был выловлен DVD Recorder Samsung за те же сакральные 10 долларов без доставки. Дальше пойдут фотографии. S/PDIF на жертве выглядел так 1643f7caf85149f295873bb88c1a5b84.jpg Так как поиск по коду на корпусе (T2002H7) ничего не дал, то устройство пришлось включать в разобранном состоянии для того чтобы убедиться что используется питание от пяти вольт и TTL уровень сигнала. 7b76e6346e6f4a96b3ba936e7517e015.jpg Контактов всего три, общий легко определяется, питание подключено напрямую к подписанному 5в штекеру, остаётся информационный вывод подключенный через резистор номиналом 220 Ом. Вот наш ново обретённый модуль крупным планом. Осталось подключиться к материнской плате и собрать это всё в виде планки. Общий вывод подключаем к общему, питание к питанию, а SPDIFOUT через резистор 220 Ом к data. Из куска макетной платы и выгоревшей сетевой карты собираем планку для ПК, у меня получилось так. Устанавливаем в корпус. С момента сборки прошло уже более двух недель — всё работает отлично. На слух конечно разница находится в пределах данных психологией ощущений. Но если есть акустика понимающая оптику — почему бы не воспользоваться подключением сделанным своими руками. В комментариях было бы интересно услышать мнение о возможной разнице в звучании такого оптического выхода и полученного с звуковой карты среднего ценового диапазона. Уже после сборки я добрался до ближайшей мастерской по ремонту бытовой техники. Именно там стояло сразу искать донора — у них есть достаточное количество сгоревших DVD плееров, примерно по доллару за плату. Для тех кто захочет повторить конструкцию — это будет полезным.

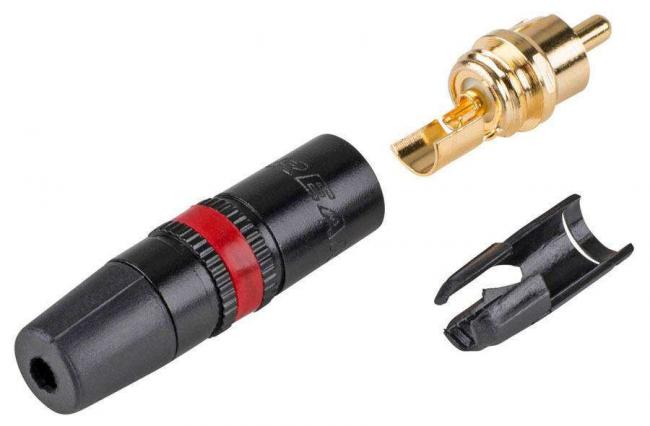

У меня в запасе были разъемы RCA Neutrik Rean NYS 373. Его параметры: разъем RCA в металлическом черном корпусе с цветной маркировкой, цельный центральный контакт с выводом для пайки, контакты позолоченные, для кабелей диаметром 3.5 – 6.1 мм. Цена от 80 до 150 руб. Сами разъемы могут быть разных версий и немного отличаться внешне. Мне нравятся эти разъемы: они очень хорошо паяются и не теряют своих свойств от времени. В этом бюджете считаю их лучшими.

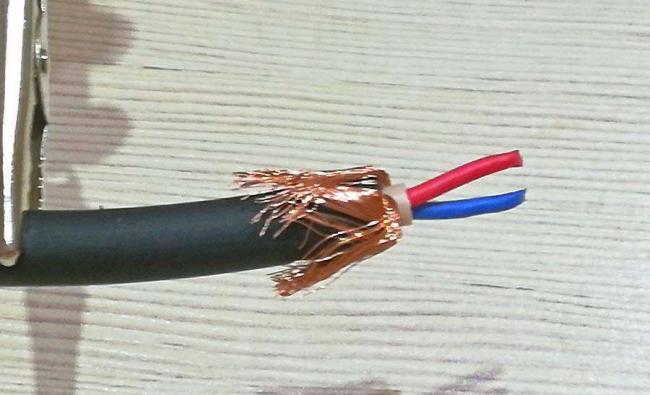

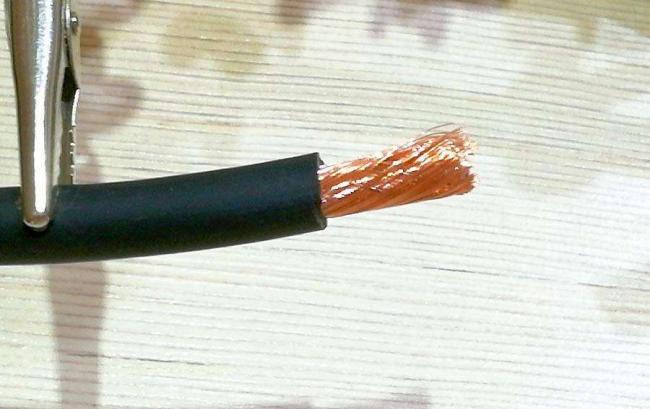

На сигнальную жилу отрезаю и усаживаю два отрезка термоусадки, формирую выводы по длине и форме, примеряю под разъем длину. Пора залудить центральные жилы.

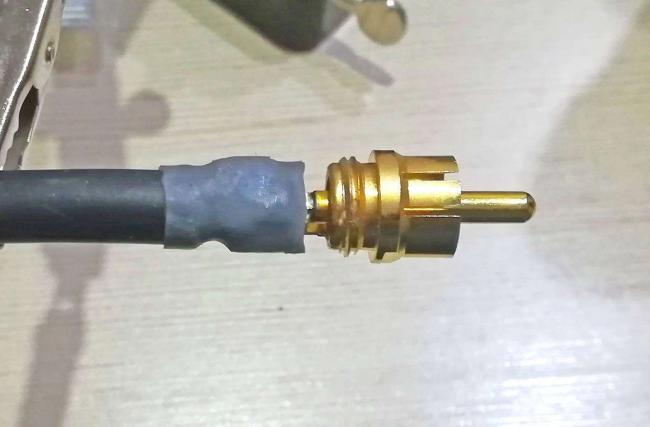

В итоге у нас должно получиться примерно вот так

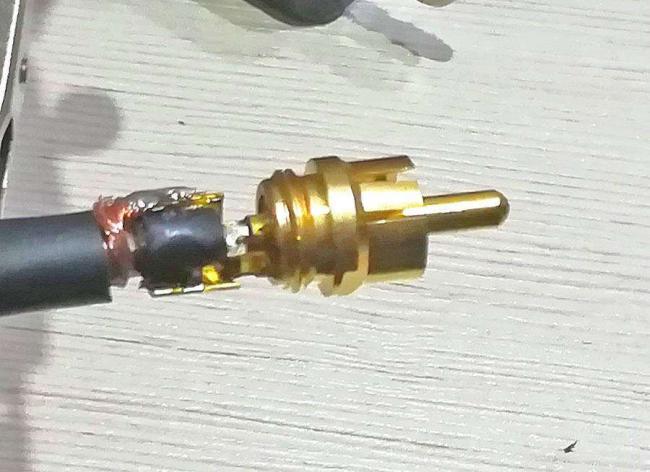

Экран и сигнальную землю припаиваем к корпусу разъема. Излишки припоя можно убрать надфилем. Я использую ПОС61 и нейтральный флюс, канифоль.

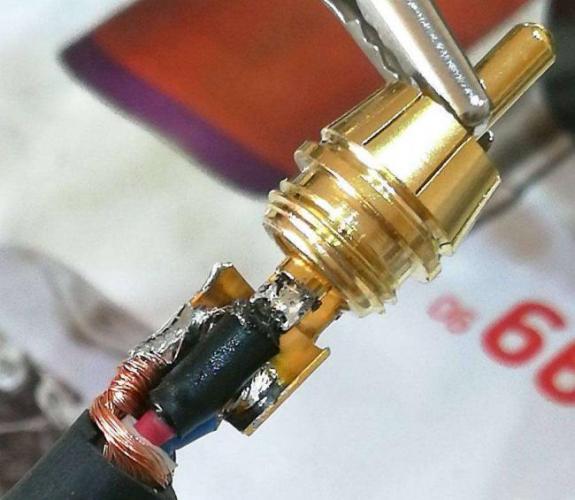

Для надежности все это закрываем термоусадкой

Из особенностей — кабель довольно толстый, а потому его может быть сложно уместить в корпус разъема. Мне при сборке пришлось вообще убрать пластиковую деталь разъема, которая должна фиксировать кабель. А на выходе разъема дополнительно поставил термоусадку.

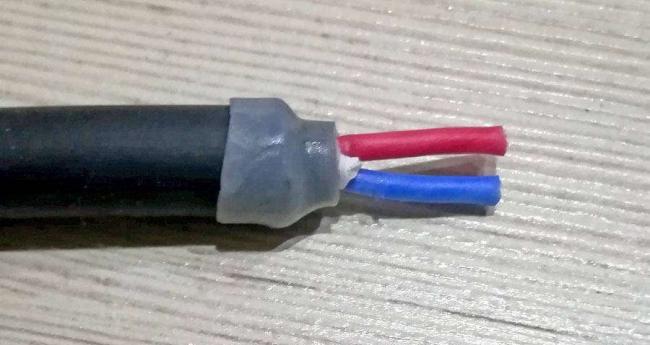

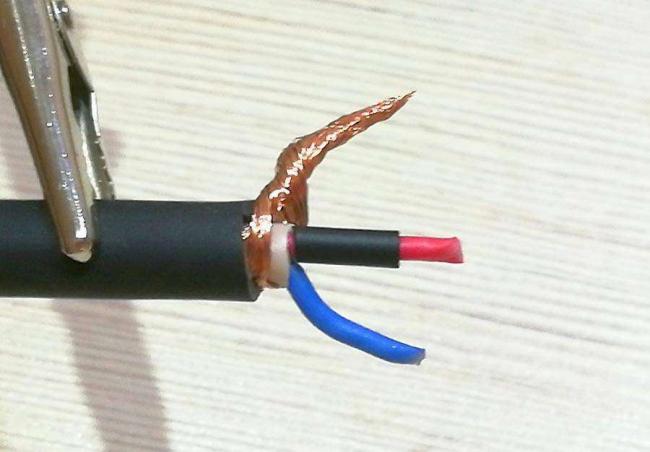

Обратите внимание: с одной стороны экран полностью отрезаем и, чтобы исключить замыкание на корпус разъема, накрываем место термоусадкой

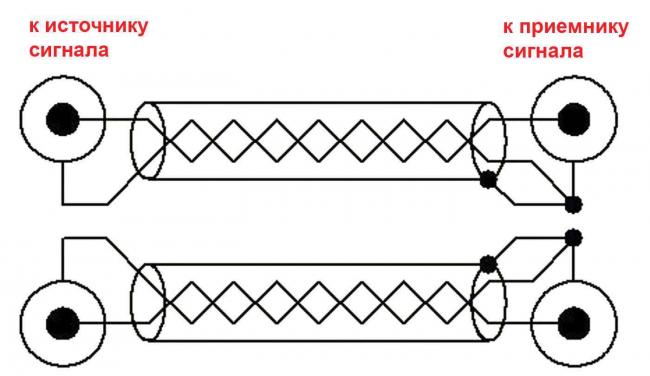

А далее уже продолжаем делать по рисункам по аналогии (как указано выше).

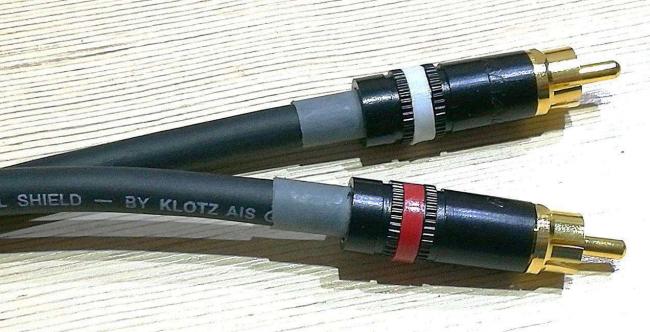

В итоге получился вот такой кабель:

Буду рад ответить на вопросы.

Кабели и питаниеВОПРОС ОТ: 05 апреля 2019, 15:07Ответы (49)

Хотел поделиться своими наблюдениями, а заодно узнать ваше мнение по поводу влияния цифровых кабелей на звук.

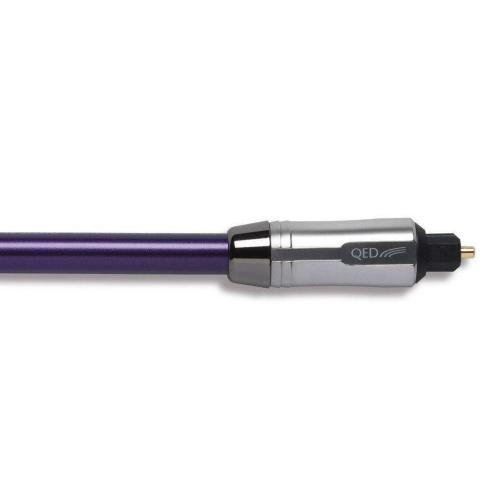

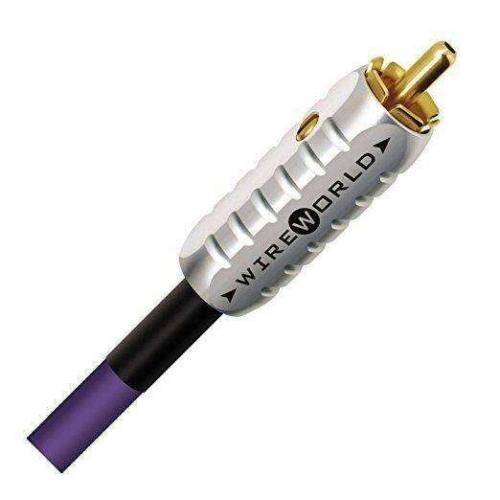

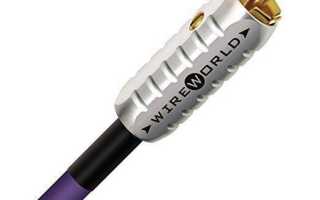

Вчера решил провести для себя небольшой эксперимент, подключил стример Bluesound Node 2i к ЦАПу цифровым коаксиальным кабелем WireWorld Ultraviolet Digital RCA и оптическим QED Reference Optical QUARTZ (оба длинной 1 м.), через Tidal HiFi запускал одни и те же музыкальные композиции, стал внимательно прослушивать, попеременно изменяя в ЦАПе прием то на коаксиальный, то на оптический вход.

Может я ошибаюсь, но я уловил разницу (хотя в разных статьях читал, что её быть не должно, так как на ЦАП попадает только цифра).

По оптике звук мне понравился чуть-чуть больше, а именно если в детальности прирост был совсем небольшим (но был!!!), еле уловимым, то сцена стала шире, все звуки были более чётко локализованы в пространстве.

По коаксиальному кабелю (а именно ему, почему-то в обзорах и статьях отдают предпочтение, в сравнении с оптикой) музыка подавалась с меньшей детальностью, но какой-то «теплотой» что ли.

Интересно, если ЦАП преобразует цифру в аналог, и именно ЦАП в огромной степени влияет на формирование аналогового сигнала, то почему, как мне показалось, я услышал разницу между оптическим и коаксиальным кабелем, по которому ЦАП получал одну и туже информацию в виде набора цифр?
