Как подключить и настроить таймер управления освещением

Таймеры включения и выключения света – электроустройства, которыми возможна организация автоматического управления освещением. Применяются для бытовых и промышленных потребителей. Включение в схему осветительных сетей таймеров позволяет значительно снизить расходы на дорогостоящую электроэнергию, упростить управление наружным освещением, т.к. в данном случае нет необходимости находиться на объекте для включения и выключения света. Существует большое количество моделей таймеров и выключателей, которые применяются для разных сетей освещения.

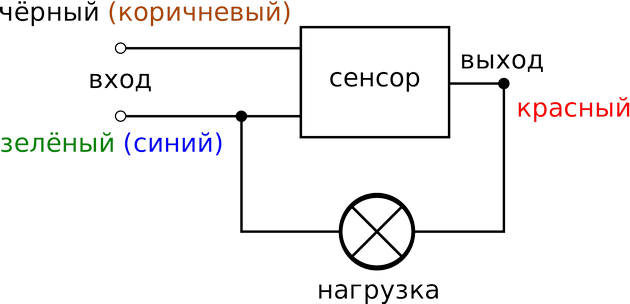

Фонари с таймером для уличного освещенияВыключатель света с таймеромСхема сети освещения с таймером

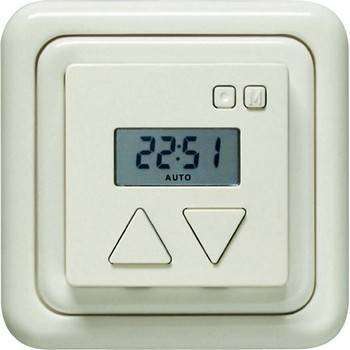

Выключатель света с таймером

По типу монтажа различают реле автоматического включения света, монтируемые:

• На стену. Устанавливать необходимо на изоляционном основании, следует предусмотреть защитную прокладку кабельно-проводниковой продукции.
• В подрозетник. Необходимо выбирать подрозетники соответствующего размера.
• На ДИН-рейку. Устанавливаются на все боксы, предназначенные для модульного электрооборудования. При этом есть возможность управления светом с нескольких мест.

Таймер освещения типа ТО-2

Внешний вид таймера ТО-2

Таймер включения света серии ТО-2 разработан для постоянного автоматического включения системы освещения (отключая в ночные часы) по автономической таблице движения Солнца. Также используется в качестве реле времени, которое включает осветительные сети в выбранный промежуток времени. Максимальная осветительная нагрузка на 1 прибор – не более 1 кВт.

Схема ТО-2

Применение

• Охранное освещение территорий объектов, дежурное освещение нежилых зданий. В этом режиме таймер включает светильники после захода солнца, выключает при восходе.
• Освещение участков домиков садовых товариществ, придомовых территорий. Идентичный первому режим. Также есть возможность отключения осветительной нагрузки в заданный интервал времени.
• Освещение рекламных щитов. Режим работы – только в обозначенный временной промежуток.

Принцип работы

1. Контроллер сравнивает показания встроенных часов  астрономической таблицей и передает сигналы на два реле.
2. Реле №1 включает таймер для света только по показаниям строенных часов.
3. Реле №2 работает аналогично, также есть дополнительная функция отключать нагрузку на определенный промежуток времени (задается настройками).

Настойка прибора

Заключается в выставлении даты и времени для корректной работы сумеречного реле. Управление настройками осуществляется кнопками, расположенными на передней панели прибора.

Преимущества

• Наличие шестиразрядного индикатора;
• Возможность установки на DIN-рейку;
• Снижение финансовых затрат на электроэнергию;
• Стойкость оборудования к температурным перепадам;
• Возможность работы в сетях 50…300 В;
• Быстрое перепрограммирование;
• Сохранение заданных настроек при отключении внешнего питания;
• Электронный дисплей, на котором отображаются параметры устройства.

Важно! Для подключения большой нагрузки схему необходимо дополнять контакторами и дополнительными реле.

Подготовительные работы перед включением устройства

• Выбрать электрическую схему подключения (при больших значениях нагрузки применить контакторы);
• Установить прибор и выключатель в щит управления освещением;
• Присоединить кабелями или проводами прибор к питающей сети и светильникам через реле;
• Подать напряжение на устройство.

Модели серии ТО-2 запрограммированы на возможность сдвига время срабатывания реле (до 127 минут в оба направления).

Техосмотр и плановую диагностику прибора рекомендовано проводить минимум один раз в шесть месяцев. Проверке подлежат клеммники и крепление таймера, места соединений элементов электрической схемы.

Режимы

• Индикации. Нормальный рабочий режим, на дисплее в текущем времени отображаются все параметры работы таймера.
• Настройки. Установка текущей даты и времени.
• Проверки. Тестовый режим проверки работоспособности устройства.
• Уставки. Корректировка установленных ранее рабочих значений прибора.

Важно! Калибровку и ремонты таймеров необходимо выполнять в специализированных сервисных центрах или на заводах-изготовителях.

Таймер освещения типа ТО-47

Общий вид таймера ТО-47

Модели серии ТО-47 разработаны для автоматического включения и отключения осветительных сетей с галогенными лампами и лампами накаливания на лестничных площадках, и др. помещений. Прибор включает освещение на промежуток от 1 до 7 минут. Максимальная нагрузка на прибор составляет 3,5 кВ.

Управление освещением лестничных площадок

Варианты подключений прибора

Таймер выключения света может работать в трех-проводных и четырех-проводных электрических сетях(изделия специально оборудованы переключателем на количество проводов).

• При выборе схемы №1 (трех-проводные сети) цепь собирается без возможности подключения дополнительной осветительной нагрузки после выключателя;
• Схема №2 выполняется четырех-проводной с возможностью подключения дополнительных светильников (ламп) через выключатель.

Порядок подключения

1. Крепление модульного таймера ТО-47 выполнить на ДИН-рейку с помощью специальной защелки (для модульных аппаратов);
2. Подсоединить внешние кнопки согласно электрическим схемам.

Ручное управление

Управление ТО-47 осуществляется ручкой-переключателем, которая находится на передней панели устройства.

При переведении в положение со значком «Лампа» происходит замыкание контактов и и начинает включаться подсветка (до принудительного перемещения рычага в исходное положение).

При однократном переведении рычага в положение «двойная окружность» включается таймер с заданной уставкой отключения по времени.

В случае управления таймером внешней кнопкой рычаг необходимо перевести в положение «двойная окружность».

Для увеличения режима работы в положении «Включено» предусмотрен переключатель. При включении переключателя таймера происходит постоянное замыкание контактов, размыкание контактов происходит при переводе в положение «Выключено».

Фотореле на таймере 555

Таймер отключения 555 является универсальным, одним из самых распространенных устройств для генерации одиночных и повторяющихся сигналов (импульсов), стабильно привязанных к временным промежуткам. На основе таймера 555 и фототранзистора возможно изготовление фотореле, которое работает от сети 12В.

Применение

Фотореле на базе таймера 555 используют для автоматизации сетей освещения: наружных, внутридомовых и т.д.

Общий вид таймера 555

Принципиальная схема Фотореле с таймером 555

Видео по теме

<center></center>

Электронное реле времени, предназначено для отсчета интервалов времени, автоматического включения/отключения различного электротехнического оборудования (освещение, отопление и т.д.) через заданный промежуток времени в течение повторяющегося недельного цикла.

Технические характеристики

Лицевая панель реле времени

Назначение кнопок управления и индикации реле времени

Жидкокристаллический дисплей

Данные жидкокристаллического дисплея

В верхней части дисплея:дни неделиMO — понедельник; TU — вторник; WE — среда; TH — четверг; FR — пятница; SA — суббота; SU — воскресенье.Настройка дня недели осуществляется кнопкой D+В средней части дисплея:текущее и программируемое времяНастройка времени осуществляется кнопками , H+ и M+В нижней левой части дисплея:номера циклов включения и отключенияON — включено; OFF — отключено; цифры от 1 до 16 — номер цикла.Настройка циклов осуществляется кнопкойВ нижней правой части дисплея:режим управленияON — включено постоянно; AUTO — автоматический режим; OFF — отключено постоянно.Настройка режима управления осуществляется кнопкой MANUAL

Настройка реле времени

Рекомендуется начать с кнопки RESET (нажимайте аккуратно, тонкой отверткой, усилия не потребуется). После нажатия происходит гашение дисплея с последующим отображением всех элементов, сбрасываются все настройки и текущее время.

Настройка реле времени начинается с установки дня недели и текущего времени. Нажимаем (пальцами рук) и удерживаем кнопку (далее по тексту часы) и нажимаем кнопку D+ выбираем текущий день недели, продолжаем удерживать в нажатом положении кнопку часы, при помощи кнопок H+ и M+ устанавливаем текущее время.

После настройки текущего времени и дня недели, приступаем к программированию реле времени.

Программирование реле времени

Включение программирования осуществляется кнопкой(далее по тексту программирование).

1) Нажимаем кнопку программирование включается первый цикл включения, далее при помощи кнопок D+, H+ и M+ выбираем день недели и время включения.2) Нажимаем кнопку программирование включается первый цикл отключения, далее при помощи кнопок D+, H+ и M+ выбираем день недели и время отключения.При необходимости можно добавить еще несколько циклов включения и отключения, выполнив настройку второго, третьего и т.д. циклов.

Схема подключения реле времени

Примерная схема подключения реле времени и нагрузки

Скачать инструкцию (паспорт) реле времени

Пошаговую инструкцию по настройке и программированию электронного недельного реле времени, можно бесплатно скачать или распечатать здесьпаспорт описания и назначения кнопок управления реле времениалгоритм программирования и настройкискачать инструкцию (паспорт) реле времени, на русском языкескачать инструкцию (паспорт) реле времени, на английском языке

реле времени, реле времени купить, таймер электронный, ТЭ 15, схема реле времени, реле времени 220 Вольт, реле времени программируемое, таймер полива самотечный, таймер выключения, реле, электронный таймер программируемый, с энергонезависимой памятью, ток коммутации 16 ампер, полный диапазон времени от 1 минуты до 168 часов, 16 программ, THC 15A, скачать паспорт реле времени на русском языке, скачать инструкцию реле времени на русском языке

Таймер или реле времени является коммутирующим устройством для электрических цепей, которое позволяет включать и выключать светильники и другие электрические потребители через заданные пользователем определенные интервалы времени или по каждодневному, недельному и даже годовому расписанию.

Они подразделяются на 2 больших класса: для промышленного и бытового применения, о которых Мы подробно поговорим.

Нередко в одном устройстве могут дополнительно сочетаться еще и функции датчика движения и фотореле. Что гораздо дороже выходит, но за то Вы сможете, как захотите настроить автоматическое управление освещением!

Функции и характеристики таймеров управления освещением.

• Главное, на что стоит обращать внимание при покупке- это на максимально допустимую коммутируемую нагрузку. Которую легко высчитать просто сложив мощности, которые планируете подключать к таймеру. Для перевода в Амперы, разделите Ватты на рабочее напряжение 220 Вольт.
• Очень важно при покупке обращать внимание на тип крепления, которое может быть под Din рейку электрощита, а так же таймер может быть рассчитан для встроенной установки внутрь стены или накладной.
• Третье- это диапазон рабочих температур, что важно при установки в неотапливаемых местах.

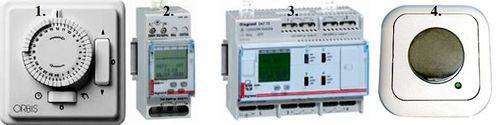

• По типу управления они делятся на:  механические (рисунок 1) и более точные и функциональные электронные (рисунок 2 и 3).
• Есть модели выключателей со встроенным таймером для подъездов (рисунок 4), которые после нажатия включаются и выключается через заданное количество секунд.
• Таймеры выпускается для управления одним каналом или двумя, а также многоканальные (рисунок 3). Двухканальный позволяет отдельно настроить и управлять основным и вспомогательным освещением.
• При покупке обращайте внимание на то, что таймер может быть только с недельной или годовой программой. В более дорогих моделях почти всегда есть всевозможные программы, в том числе с учетом выходных.
• Обратите внимание на астрономический таймер, который позволяет после задания координат местоположения, автоматически корректировать время заката и рассвета с учетом изменения в течение года продолжительности дня.

Есть и другие малозначимые характеристики. Такие например, как точность хода времени, минимальная установка времени (обычно до минуты) и т. п.

Как настроить таймер?

Механический просто настраивается переключением положения согласно надписям. А вот электронный настраивается через меню как, например мобильный телефон. Все интуитивно понятно и легко настраивается, если меню и инструкция  на русском языке. На что обращайте внимание при покупке.

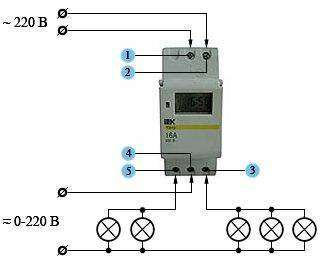

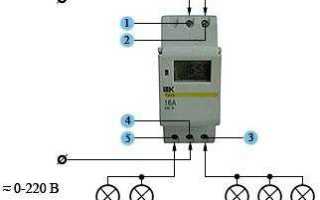

Схема подключения таймера.

Сегодня продается огромное количество разнотипных таймеров у которых будут свои особенности подключения. Я рассмотрю схему подключения популярной модели двухканального таймера российского производителя IEK.

Сверху на контакты под номером 1 и 2 подается напряжение 220 Вольт от домашней электросети.  Как правило, во всех моделях электропитание подается сверху, а коммутация (управление включением и выключением) производится с использованием нижних контактов.  При этом разрывается только Фазный проводник, а ноль идет напрямую сразу на электролампы. На средний контакт 4, подключается фаза от электрощита, которая будет отдельно коммутироваться с боковыми подключениями 5 и 3. Если Вам необходима коммутация лишь одной цепи, тогда контакт №  5 останется свободным.

Рекомендую по теме посмотреть наше видео, содержащее наглядную инструкцию по выбору, подключению и настройке  меню электронного таймера!
