Матрица B156XW04 v.5

Цена: $40

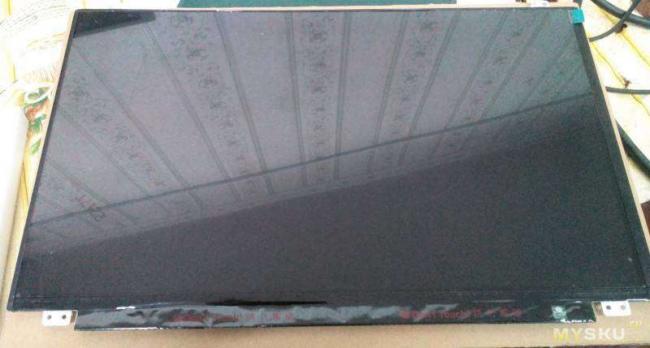

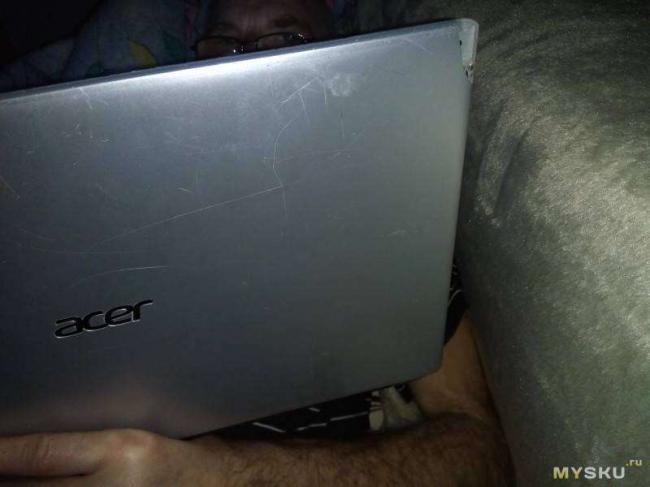

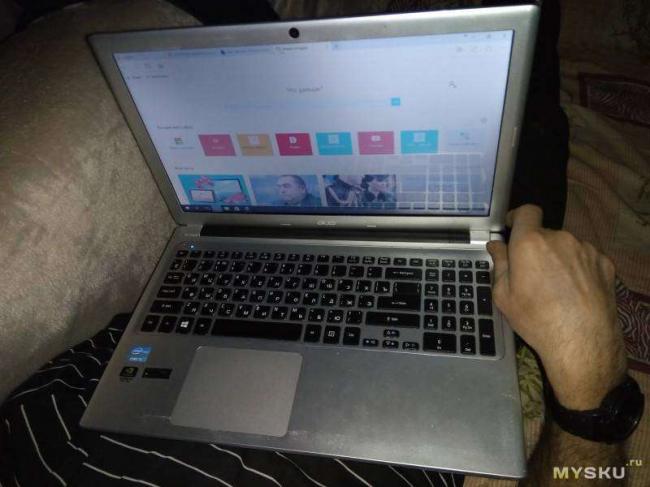

Всем привет! Есть у меня ноутбук Acer aspire v5-571g, иногда использую исключительно для интернета и фильмов. Покупал б/у, состояние на тройку, да и еще матрица поврежденная — шлейф, что соединяет плату и саму матрицу где то перебит. При малейшем движении — оттенок экрана меняется, вместо белого — серое и т.д. Путем придавления этого шлейфа бумагой удалось решить эту проблему, но тем не менее этот недостаток проявлял себя, хотя и незначительно. Решил заказать матрицу, до этого заказывал для нетбука, все подошло и все работает. Вот состояние ноута, защелки сломаны, скотч наш лучший друг! На фото старая матрица

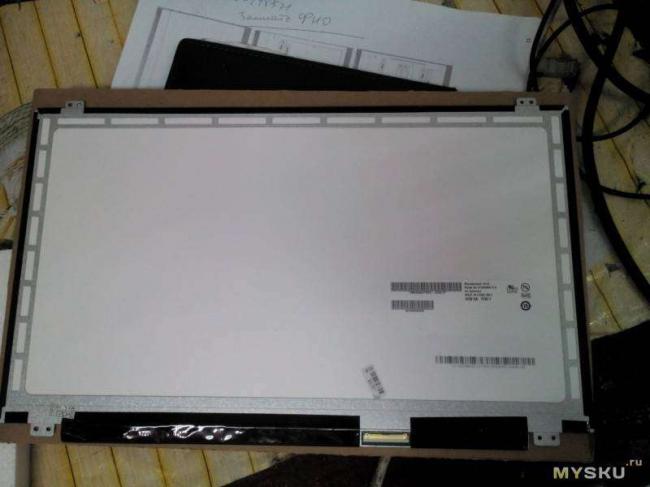

Матрица упакована на совесть, много пупырки, пенопласт. Ничего не повредилось.

Я заказывал v.5 матрицу, а пришло v.6. По даташиту вроде нет отличий, разве что покрытие антибликовое (хотя и не скажешь)

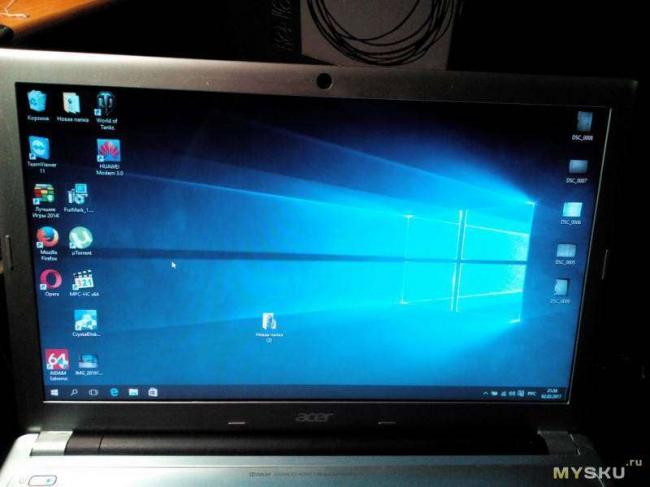

Разъем 40 pin Заменил матрицу, встала как родная. Включаю, все заработало.

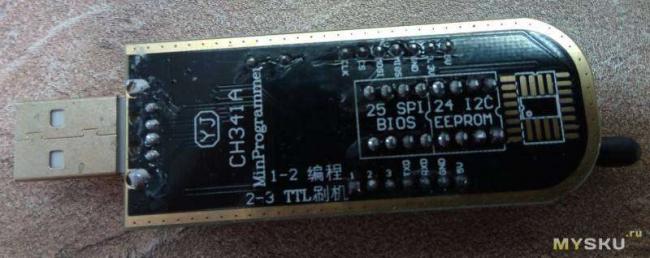

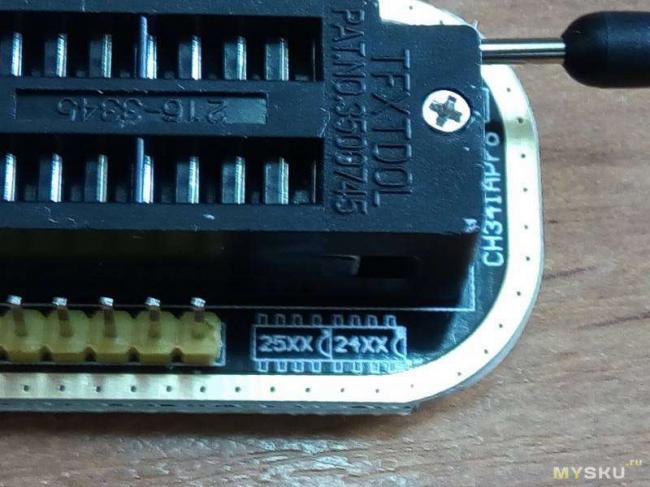

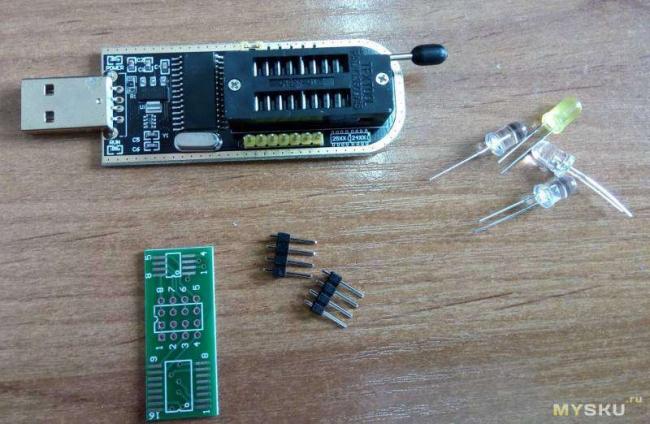

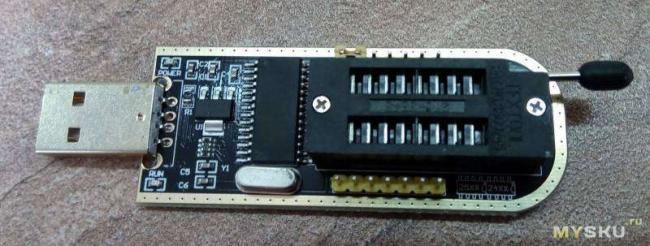

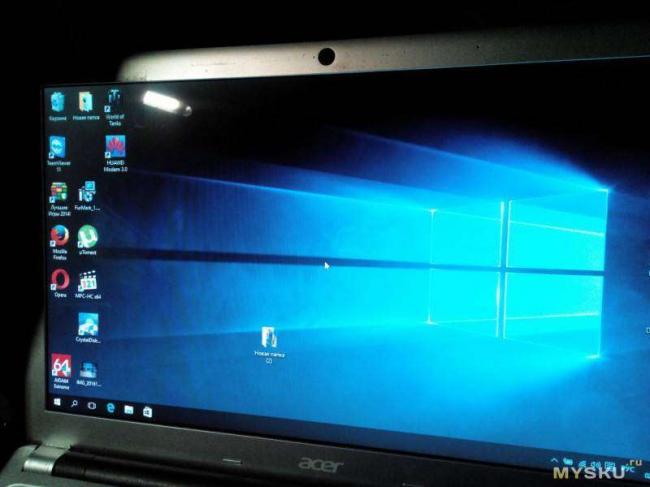

Углы обзора не очень, как у дешевых ноутбуков. Если смотреть снизу вверх — инверсия светов. Так же белый цвет какой то грязный. Но это все ладно, не сильно критично лично для меня. Критичной оказалась для меня яркость этой матрицы, её примерно половины от яркости старой. Ночью еще ничего, а днем глаза устают за минуту две. Плюс еще грязный белый цвет усугубляет ситуацию. Вот была бы поярче, то глаза бы не уставали. Вот на фото видна разница И тут до меня дошла информация, что возможно причина в Edid! Для её перепрошивки всего лишь нужен lvds кабель и программатор. Второго у меня не оказалось и у знакомых не нашлось. Пришлось заказывать в Китае самый простой на ch341a (гиперссылка на товар). Спустя полтора месяца он до меня добрался. Программатор умеет шить 24/25 флешки список В комплекте дополнительная панелька для удобства пользования. Ну вообщем простой программатор, я в них мало понимаю, обзора не напишу)

Для прошивки нужно вызвонить 4,6,7,10 контакт на кабеле и подпаять провода к панельке (кому как удобнее)Дополнительная информация У меня получилось вот так Ну и вообщем то все, можно прошивать. Процесс не фотографировал, но все получилось. Считал со старой матрицы, сохранил, тоже самое и с новой, потом зашил прошивку со старой. Но когда я сравнил прошивки, оказалось, что различий то и нет, но разве что написано v.6 вместо v.5. В остальном нет отличий И наверно многие догадались, что это не помогло. Яркость как была низкой, так и осталась. Значит или брак или матрица поддельная. Ну что ж, делать нечего, подкладываю бумажку на шлейф (на скотч), ставлю назад в ноутбук, все закрепляю, подклеиваю так, чтобы давило на шлейф, проверяю. Работает нормально. Лучше уж так, чем пялиться в тусклую матрицу) p.s показал одному знакомому компьютерщику эту матрицу, он говорит «мол все же нормально». Оставил её у него, когда принесут ноут на замену матрицы — предложит мою за дешево) Всем спасибо за внимание!

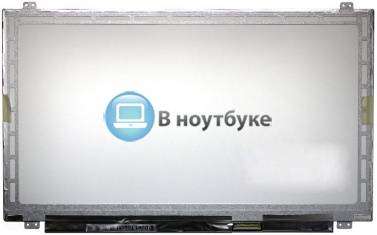

B156XW04 V.5 Матрица

043016

Характеристики

Артикул 043016Технология матрицы TNРазмер диагонали 15.6″Толщина Slim (3mm)Крепления U-DКоннектор подключения 40 pinРазмещение коннектора R-DРазрешение 1366X768 (HD)Подсветка матрицы LED

Описание

Представленная в нашем каталоге под партномером

</span>PS1275 B156XW04 V.5, матрица ориентирована на использование в ноутбуках, имеющих диагональ экрана 15,6″. Среди совместимых марок техники здесь можно выделить бренды: Toshiba, Dell, Asus, Sony, Lenovo, Acer, Sony, Samsung, HP. Представленная матрица PS1275 B156XW04 V.5, цена которой вполне соответствует ожиданиям, имеет LED подсветку и тонкую структуру — всего 3 мм. Данный партномер соответствует многим другим вариантам и способен выступить в качестве замены оригинальной запчасти. Если вы не можете найти подходящий вариант, наши специалисты в режиме онлайн подскажут, что именно нужно делать.

Матрица

</span>B156XW04 V.05 — это сменная деталь, которую мы поставляем напрямую от производителя по весьма привлекательной цене. На сайте представлена возможность при оформлении заказа выбрать вариант доставки по России и странам СНГ. Стоит обратить внимание на то, что наши покупатели могут также обеспечить себе возможности для получения товара без затрат и хлопот с отправкой хрупких деталей. Пункты самовывоза успешно работают и справляются со своими задачами, вы можете выбрать ближайший и воспользоваться его услугами. Внимание! В связи с прекращением выпуска многих моделей матриц, а также с различной методикой присвоения парт номеров у разных заводов изготовителей, магазин оставляет за собой право отправлять имеющуюся в наличии, аналогичную матрицу и гарантирует ее 100% совместимость с Вашей. Если Вам строго нужна именно определенная модель, уточните ее наличие у менеджера в консультанте или по телефону перед заказом.
