Miller ML-102 V9.0 — отличный powerbank-зарядник

Внимание: Всё написанное ниже — является моим личным мнением. Ваше мнение может отличаться от моего. Не только фломастеры, но личные ощущения могут быть разными!

Заранее предупреждаю: я не буду подробно описывать все технические характеристики каждой зарядки, подчеркну только ключевые особенности. Полные ТТХ можно посмотреть в интернетах.

ANT — MC1 Plus Описание

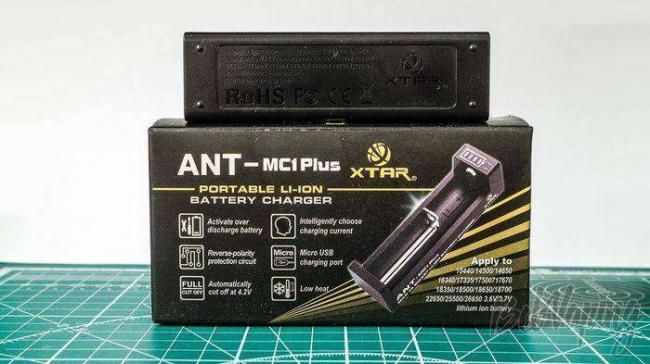

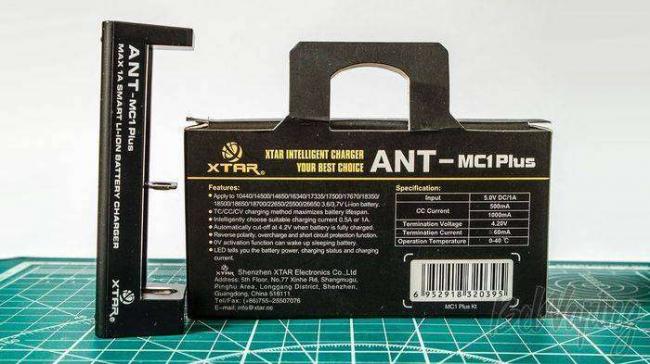

Внутри коробки вас встретят инструкция на английском языке и мешочек из синтетического волокна, в котором уже и будет лежать сама зарядка, гарантийная карта с кодом проверки аутентичности и шнурок USB-microUSB длиной 1 метр. Комплект вызывает уважение продуманностью и функциональностью.

На чёрном пластиковом корпусе есть нанесённое белой краской название устройства и выдавленные на дне характеристики (Input: 5v 1000mA, Output: 4.2V 0.5A or 1A), список поддерживаемых форматов аккумуляторов и описание алгоритма зарядки (CC/CV).

Установленный аккумулятор фиксируется подпружиненной скобой, в полностью растянутом состоянии расстояние между контактами 70 мм, в сжатом 32 мм, это позволяет без проблем установить любые поддерживаемые форматы аккумуляторов. На торце есть только один разъём microUSB, через который и происходит подключение зарядки к источнику питания.

На верхней грани есть четырёхсегментный индикатор уровня заряда аккумулятора и два индикатора, указывающие каким током происходит зарядка 0,5 или 1A.

ANT — MC1 Plus Опыт эксплуатации

ANT — MC1 Plus Выводы

Miller ML — 102 V9.0 Описание

Тема: Обзор универсальное зарядное SkyRC MC3000 - что там?!

Никакой скользящей скобы на этом устройстве тоже нет, расстояние между контактами 67 мм, что не позволяет даже установить банки с выпуклым плюсом или дополнительной защитой. На верхней грани расположен одинокий светодиод, который светится красным во время зарядки и зелёным по её окончанию. Внутри на плате есть маленький синий светодиод, который просто сигнализирует о работе устройства.

На торце расположен полноценный разъём USB, предназначенный для работы устройства в режиме PowerBank, а сбоку разъём microUSB для подключения источника питания. При этом как ток заряда, так и выходной ток в режиме PowerBank равны 1 Амперу.

На нижней грани расположены надписи на японском с описанием ключевых характеристик зарядки (для удобства надписи инвертированы, вдруг кто-то из вас владеет японским).

Самое интересное скрыто под корпусом, там установлены 5 зелёных светодиодов, которые показывают уровень заряда аккумулятора. Причём, как с подключенным источником питания, так и без него. После окончания зарядки встроенные светодиоды гаснут, остаётся гореть только зелёный на верхней грани.

Miller ML — 102 V9.0 Опыт эксплуатации

Miller ML — 102 V9.0 Выводы

LiitoKala Lii — 100 Описание

Сама зарядка выполнена В«масштабноВ», она самая большая из всех представленных в этом обзоре, но и самая универсальная. Умеет самостоятельно выбирать тип и напряжение заряда для Li-ion (режим 3,7V) и Ni-MH (режим 1,2V) аккумуляторов, в ручном режиме доступен выбор для зарядки Li-ion с перезарядом (режим 3,85V) или LiFePO4 (режим 3,2V). Выбор осуществляется коротким однократным нажатием на единственную кнопку на устройстве, а текущий режим отображается на четырёхсегментном индикаторе, стилизованном под аккумулятор.

Выбор тока зарядки тоже можно настроить и выбрать 0,5 или 1 ампер. Тоже при помощи единственной кнопки, только держать её предстоит нажатой уже подольше. Естественно, два подписанных светодиода над кнопкой покажут в каком режиме работает зарядка в данный момент.

ZMI 10 (QB820) — один из самых технологичных внешних аккумуляторов на рынке

Аккумулятор внутри зарядки фиксируется подвижной скобой, расстояние между контактами может быть от 32 до 70 мм, а большая ширина позволяет комфортно расположить в ней банки типоразмера даже 26XXX

На обратной стороне расположилась информация о режимах зарядки и типоразмерах аккумуляторов.

На торце инженеры поставили сразу два USB разъёма: обычный для зарядки устройств в режиме PowerBank током 1A и microUSB для подключения источника питания.

LiitoKala Lii — 100 Опыт эксплуатации

LiitoKala Lii — 100 Выводы

Nitecore F1 Описание

Зарядка поставляется в блистере из плотного картона в фирменных цветах компании. На лицевой стороне сквозь прозрачный пластик хорошо видна сама миниатюрная зарядка, а рядом написаны ключевые особенности и есть код проверки аутентичности.

На обратной стороне расположились сертификаты, более подробное описание, форматы заряжаемых аккумуляторов и задняя сторона блистера с фиксирующими В«резинкамиВ»

Зарядка сделана из полупрозрачного чёрного пластика и фиксирует аккумулятор подпружиненной скобой, минимальное расстояние между контактами 29 мм, а максимальное 72 мм, сюда можно поставить любую банку, но только Li-ion/IMR/INR/ICR. Дополнительно от выпадания аккумулятор можно защитить, надев поверх зарядки одно из резиновых колец (жёлтое или чёрное, они абсолютно одинаковые).

Умный контроллер заряда литиевых аккумуляторов — модуль на tp4056

На дне устройства расположились сертификаты и параметры В«входа/выходаВ». Устройство умеет как заряжать током 1A, так и отдавать тот же 1A в режиме PowerBank.

На одном торце расположился полноценный USB, как раз для подачи напряжения на другие устройства, когда зарядка работает как PowerBank.

А на втором торце присутствует microUSB разъём для подключения устройства питания. Оба разъёма на всякий случай промаркированы надписями В«OUTВ» и В«INВ».

Nitecore F1 Опыт эксплуатации

Nitecore F1 Выводы

2016 | Zuncl

Фотографии | Zuncl

Цена: $3.29 (Брал за 5$. Сейчас скидка: на время написания обзора оставалось 75 штук. Успейте купить.)

Здравствуйте. Ранее уже на сайте публиковался обзор этой зарядки, но в нем не было самого главного, тестов тока заряда и отдачи. Решил исправить ситуацию и накидать небольшой обзорчик. Кому лень читать: Зарядка дешевая, но качественная. У кого аккумуляторы без защиты (65мм длина) — проблем не будет. «Всеядность» данной зарядки легко допилить. Вот гайд одного из пользователей: mySKU.me/blog/china-stores/36230.html Miller допилили индикаторы, но самое главное — всеядность зарядки не сделали (возможность зарядки аккумуляторов с защитой, длиной более 65 мм). За что им огромный минус. Подробности далее…

Основные харакетристики устройста.

Входное напряжение: DC 4.5-5.5 В.
Выходное напряжение и ток: 5.2 В, 1.5 А.
Совместимость: аккумуляторы 18650 (без защиты, 65 мм).
В 9 версии доделала индикация емкости (5 зеленых светодиодов в корпусе).
Типо интеллектуальная. Есть платы защиты от переразряда, перезаряда, короткого замыкания.

Внешний вид, размеры, вес

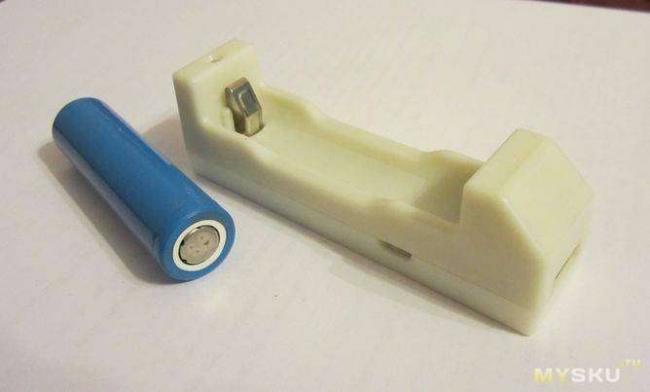

Простенько, но со вкусом. USB выход. Micro USB вход. Сверху слот для аккумулятора и небольшой светодиод (светится голубым при зарядке аккумулятора, а также при его разрядке). Длина слота без учета контактов составляет 70 мм. То есть если допилить, то влезет любой аккумулятор. Размер зарядки-повербанка в сравнении с аккумулятором Samsung ICR 18650 26F (аккум китайский, но имеет реальную емкость 2770 mah, ранее в моем обзоре его уже обсуждали). Вес Miller ML-102 составляет 32 грамма. Очень легкое компактное зарядное устройство.

Тесты повербанка-зарядки Miller

1) Зарядка аккумулятора. Miller берет от сети 1.18 А. Хороший результат. 2) Миллер в качестве повербанка. 2.1. Нагрузка 1 А. Напряжение 4.95 В, ток 0.83 А. Результат достойный. 2.2. Нагрузка 2 А. Напомню: Miller заявляет выход 1.5 А. Напряжение 4.9 В, ток 1.7 А. По-моему это успех. Не все 220V зарядки показываают такие результаты. 3) Ну и индикация. В процессе заряда число горящих светодиодов постепенно увелчивается, при разряде — постепенно уменьшается. 4) Конечное напряжение на аккумуляторе после зарядки. 5) Разборка.

Плюсы

+ Цена около 3-4 $. + Повербанк и зарядное для 18650 в одном. + На вход берет ток 1.18 А. Оптимальный ток для заряда 18650. + На выходе достойные результаты как для нагрузки 1 А, так и для 2А. + Индикация емкости (5 диодов). + Без нагрузки автоматически отключается, если не достали аккумулятор через секунд 30. + Легкая и компактная

Минусы

— Уже 9 (!) версия, а защищенные аккумуляторы не влазят. Решение — допилить контакты.

Вывод

Если Миллер наконец-то соизволит допилить «всеядность» зарядки-повербанка — то цены ей не будет. А пока что, допиливаем ее вручную и радуемся жизни. Всем бобра.БонусВ качестве бонуса протестируем 2 кабеля Ugreen 0.5 метра и 1 метр с нашего всеми любимого JD.сom JD не был бы JD если бы не обошлось без косяков 🙂 Заказывал метр и 2 метра. Пришли кабели 0.5 и 1 метр. Идут в фирменном пакетике Ugreen с кодом проверки на оригинальность. 1) 0.5 метровый кабель. Нагрузка 1 А. Нагрузка 2 А. 2) Метровый кабель. Нагрузка 1 А. Нагрузка 2 А. 3) Какой-то левый кабель. Первый под руку попавшийся. Нагрузка 1 А. Нагрузка 2 А. Просадка есть, но небольшая. От сетевого ЗУ показатели будут лучше. Лично меня кабели не впечатлили, я ожидал от них большего.

Цена: 3.99$

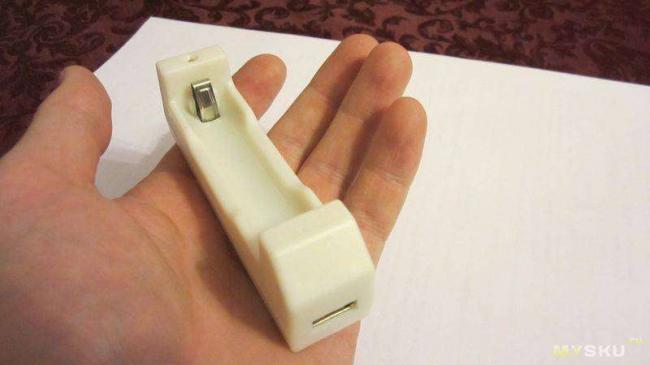

Вкратце: кому нужен компактный «однобаночный» powerbank — брать однозначно! За подробностями — под cut Здравствуйте. Подобное устройство уже здесь как-то обозревалось, но прошло время, и всеми любимый Миллер успел подрасти до 9-й версии. Посмтотрим, что изменилось… Итак, намучившись таскать с собой не менее «народный» TOMO V8-4, захотелось чего-нибудь компактного для экстренной дозарядки смарта. Выбор пал на ML-102. Заказал на Gearbest, т.к. действовала неплохая скидка. Дошло до СПб за 21 день с момента получения трека, в обычной «пупырке». Внешний вид — простенько и со вкусом. Пластик прочный, собран девайс добротно:

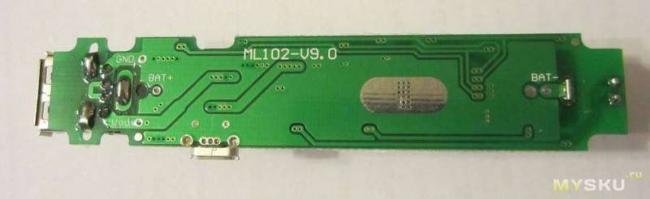

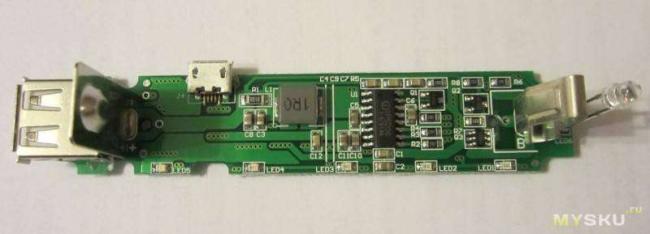

Что обещает нам продавец: ● Input: DC 4.5 – 5.5V ● Output: DC 5.2V, 1.5A, which is able to charge both mobile phone and tablet ● Charge accuracy: 0.5pct ● Charge / discharge current: About 1.5A ● Discharge efficiency: 92pct ● Automatic shutdown when output is less than 50mA ● Charge time: 2.5h (based on 2600mAh batteries) Открутив 4 винта, разбираем зарядник. Пайка очень аккуратная. Немного не смытого флюса только с обратной стороны в месте пайки батарейных контактов. Обратите внимание, что производитель сделал теплоотвод от микрухи с противоположной стороны платы:

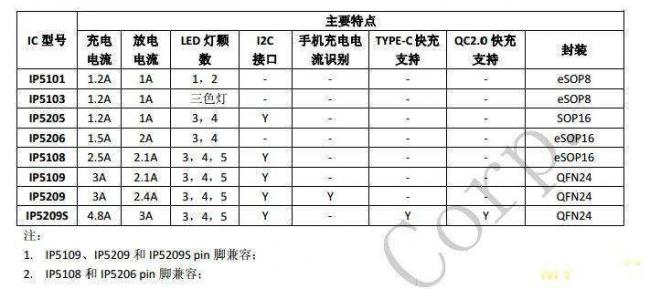

Микросхема — IP5206. Ниже таблица из даташита. 1-я колонка — ток заряда, 2-я — ток разряда (перевел с китайского):

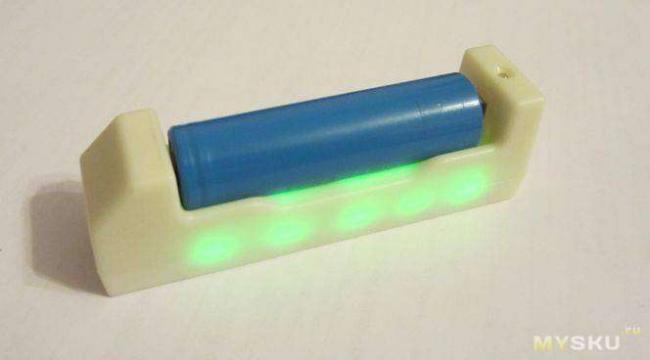

Перейдем к испытаниям. Сражу скажу, что в тесте будет изрядно «уставший» samsung 2400mAh из ноутбучной батареи. Новых, к сожалению, нет. Купить только планирую. Вставляем аккумулятор в зарядник, загораются 5 светодиодов — индикаторы заряда. Они отлично просвечивают через пластик. Примеро через 10-15 сек. без нагрузки Миллер отключается.

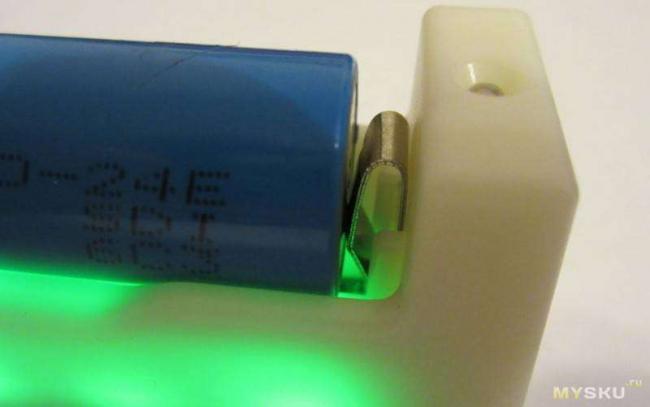

Насчет защищенных аккумов не уверен (скорее — нет):

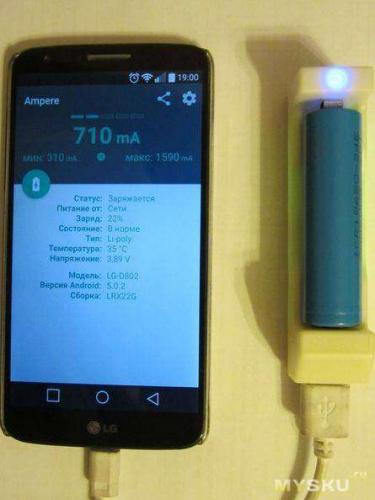

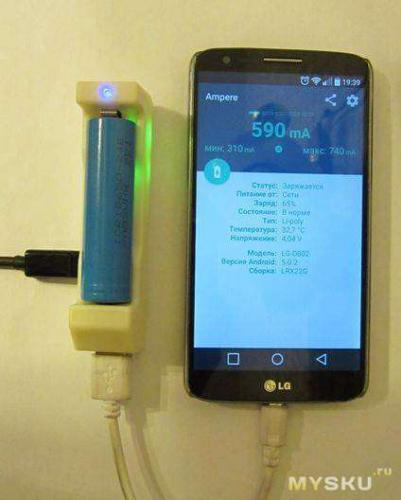

Подключаем разряженный до 20% LG G2 (3000mAh). Загорается синий светодиод и заряд пошел. Через Ampere замеряем ток заряда, а он в макс. значениях доходит до 1590mA(!). Для однобаночного повербанка результат просто выдающийся! В процессе заряда аккумулятор и повербанк ощутимо греются, но не обжигают. Диоды, соответственно, постепенно гаснут, пока не остается моргать последний.

Телефон удалось зарядить до 65%, т.е. «влить» почти половину емкости аккумулятора телефона. И это с «дохлым» 18650 samsung-ом. Уверен, что со свежим Panasonic-ом на 3400mAh зарядит полностью. А как обстоят дела с одновременным зарядом Миллера и телефона? Ответ — все отлично:

Ток, перепадающий телефону, вы видите. Сколько забирает зарядник — не известно. Мой самсунг в нем полностью зарядился примерно за 2 часа (без телефона естественно). Прошу прощения, что не использовал «charging doctor» — у меня его нет, но на youtube есть 1-минутный ролик с его использованием (не мой): www.youtube.com/watch?v=3I-_6ZIiG3Q В общем девайс отличный. Всем спасибо за внимание. Используемые источники:
