Штативы для плат (третья рука)18

Вот список необходимых деталей и материалов с ссылками:

•Кронштейн гибкий — ссылка. •Зажим крокодил — ссылка. •Эпоксидный клей — ссылка. •Аэрозольная краска — ссылка (опционально). •Сверло по дереву перьевое диаметром 12 мм — ссылка. •Клей древесный — ссылка. •Плита МДФ — ссылка. •Зажимы или струбцины.

Если не хотите читать статью, можете посмотреть видео, в котором показаны все шаги по изготовлению держателя для пайки.

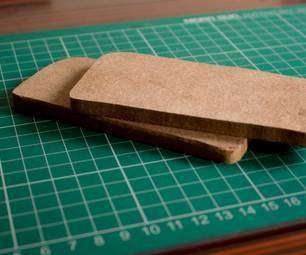

Шаг 1: Пилим МДФ-лист

Для данного устройства не обязательно использовать слишком тяжелую подставку-основание.

В качестве подставки используем кусок МДФ-листа. Если у вас лист не слишком толстый, то сделайте из него две заготовки, которые затем склейте вместе.

Вместо МДФ можете использовать другой, имеющийся у вас в наличии материал. Ниже прикреплен PDF-файл с изображением шаблона для изготовления подставки.

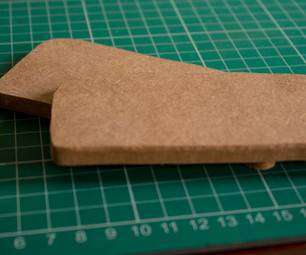

Заготовки выпилите с помощью электролобзика.

Файлы

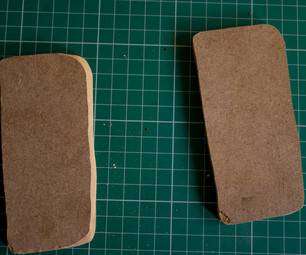

Шаг 2: Шлифуем края заготовок

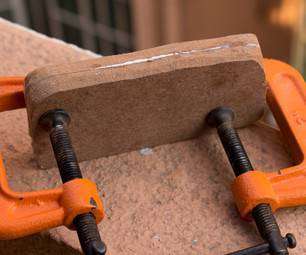

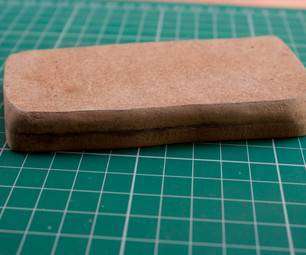

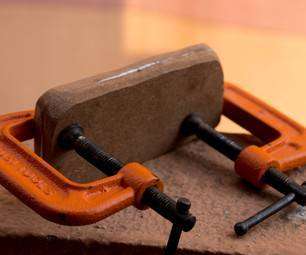

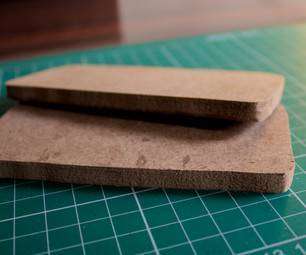

Края заготовок, после выпиливания, получаются не очень гладкими, поэтому отшлифуйте их наждачной бумагой, сначала зернистостью 220, затем зернистостью 320. Этот процесс не займет у вас много времени, но, в конечном итоге, получатся очень гладкие поверхности. Соедините обе части подставки с помощью струбцин, а затем шлифуйте одновременно обе заготовки. Это займет меньше времени и сделает края более ровными.

Шаг 3: Склеиваем обе части подставки вместе

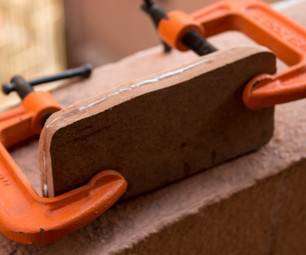

После окончания шлифовки, склейте две части подставки между собой клеем по дереву. Сожмите заготовки вместе струбцинами или зажимами. Время отверждения может сильно варьироваться, в зависимости от типа используемого вами клея.

Шаг 4: Окончательная шлифовка

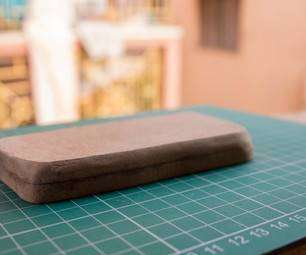

После отверждения, прежде чем переходить к покраске, сделайте окончательную шлифовку подставки.

Шлифуйте наждачной бумагой с зернистостью 320.

Шлифовка удалит выступивший из шва клей, который на поверхности может помешать качественной окраске изделия.

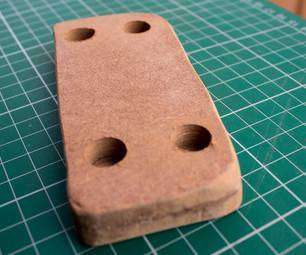

Шаг 5: Сверлим четыре отверстия

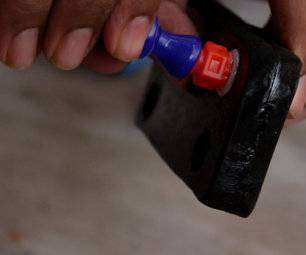

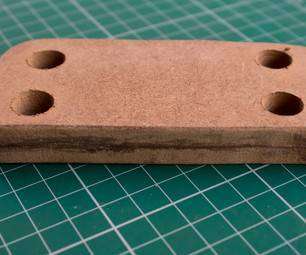

Для того, чтобы закрепить гибкие кронштейны на подставке, нужно просверлить четыре отверстия. Для этого воспользуйтесь 12-миллиметровым перьевым сверлом. Можете использовать сверло Форстнера. Поскольку МДФ является мягким материалом, его будет легко сверлить.

На следующем видео показано, как сверлить отверстия перьевым сверлом.

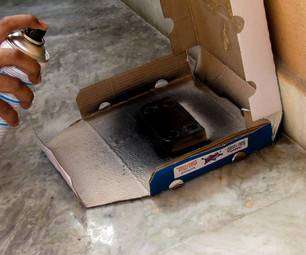

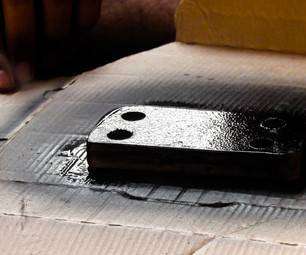

Шаг 6: Красим подставку

В качестве подложки во время покраски, используем коробку от пиццы.

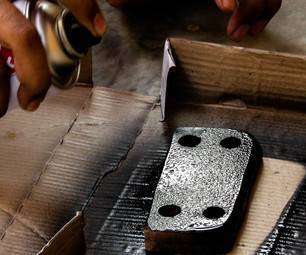

Распыляйте краску из баллончика правильно:

• Встряхните баллон.
• Нажмите на головку распылителя.
• Равномерно нанесите краску.
• Дайте краске высохнуть.
• Через некоторое время нанесите второй слой краски.
• Снова дайте высохнуть краске.

Шаг 7: Готовим клей

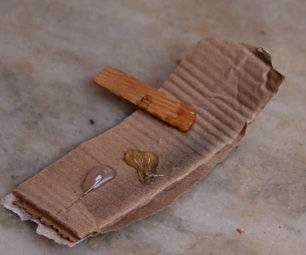

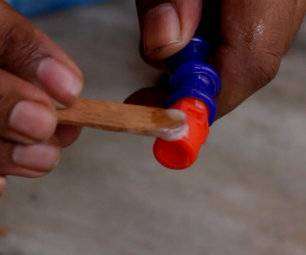

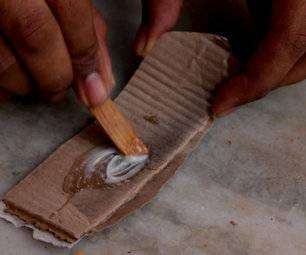

Для фиксации гибких кронштейнов в отверстиях подставки, используем эпоксидный клей. Он представляет собой двухкомпонентную смолу, смешиваемую для активации в равных пропорциях. Для достижения лучших прочностных характеристик, смешайте смолу и отвердитель в пропорции 1:1.

Эпоксидный клей представляет собой термореактивный синтетический продукт. Материал создан как комбинация эпоксидной смолы и дополнительных компонентов: отвердителей, растворителей, наполнителей и пластификаторов. Сочетание универсальных свойств эпоксидного клея нашло широкое применение во многих областях народного хозяйства и промышленности: в строительстве, машиностроении, авиа конструировании, в области судостроения.

Эпоксидный клей можно использовать при склейке дерева, металла, стекла, камня, пластиков. Он имеет лучшую теплостойкость и химическую стойкость, по сравнению с другими клеями. Отвержденный при высокой температуре, эпоксидный клей будет более устойчив к нагреву и химическим воздействиям, чем клей, отвержденный при комнатной температуре. Прочность уменьшается при температуре выше 177 градусов Цельсия. Некоторые эпоксидные смолы затвердевают под воздействием ультрафиолетового излучения. Такие смолы обычно используются в оптике, волоконной оптике и оптоэлектронике.

Шаг 8: Наносим клей

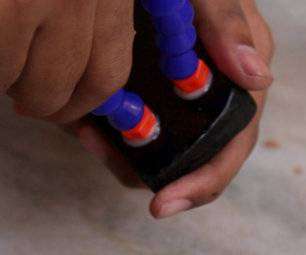

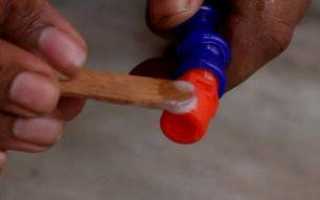

Теперь аккуратно нанесите клей на нижнюю часть гибкого кронштейна и вставьте его в отверстие в подставке. Повторите этот шаг для остальных трех кронштейнов. Дайте клею затвердеть в течении суток. Чтобы придать дополнительную прочность соединению, нанесите небольшой слой эпоксидного клея вокруг соединения.

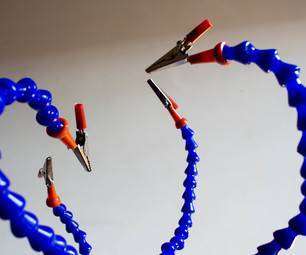

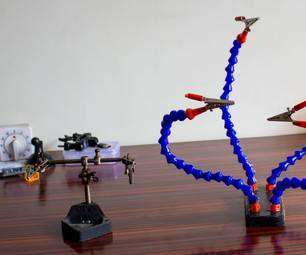

Шаг 9: Сравниваем

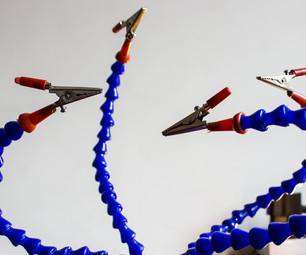

Посмотрите на фото третьей руки заводского изготовления и нашего устройства с четырьмя гибкими зажимами и сравните их. Небо и земля! Четыре зажима отлично помогут вам в вашей работе по пайке печатных плат, проводов и деталей.

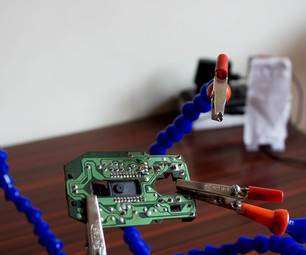

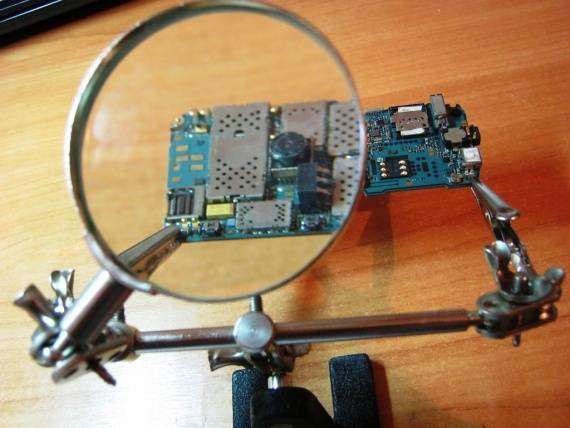

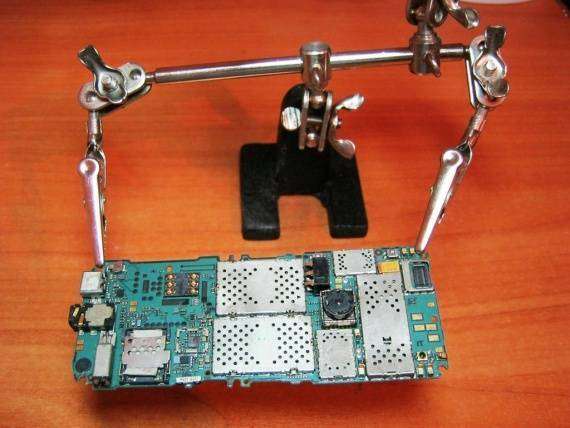

vitus138Приспособления / ИнструментыДобавлено 2 комментария •При пайке электронных схем и ремонте электронных устройств зачастую не хватает, как говорится, третьей руки- надо что то подержать или подсветить и т.п. Держатель «третья рука» представляет собой штатив с зажимами для печатной платы, может оснащаться увеличительным стеклом и подсветкой рабочей зоны. Предназначено для повышения удобства и безопасности при паяльных работах с печатными платами. Данное устройство позволяет закрепить плату и расположить ее под любым углом необходимым и нужным в этом случае. При желании можно воспользоваться подсветкой и линзой для детального обзора электронной платы. •Давно собирался приобрести такое приспособление чтобы улучшить процесс пайки. Поглядел цену по разным сайтам и понял что такое устройство с подсветкой и увеличительным стеклом обойдется больше тысячи рублей. Решил сделать это устройство своими силами. При изготовлении третьей руки хотелось обойтись без значительных слесарных работ по металлу, поэтому вместо металлических штативов в качестве держателей платы, светильника и увеличительного стекла применил гибкие стойки из металлорукава от светильников из магазина Fice price за пятьдесят рублей. Эти лапы можно изгибать во все стороны и они достаточно жестко удерживаются в пространстве.В этой статье я расскажу как самостоятельно сделать держатель «третья рука» для пайки электронных плат.Весь процесс изготовления посмотреть в видео:Донорами при сборке третьей руки послужили два светодиодных светильничка.Перечень инструментов и материалов-отвертка;-нож или ножницы;-паяльник;-тестер;-клеевой термопистолет;-кембрик;-светильники светодиодные с гибкой ногой-2 штуки;-зажимы крокодил-2 штуки;-зарядное устройство от сотового телефона;-увеличительное стекло;-баллончик от дезодоранта.Шаг первый. Разборка светильников.Основой устройства служит светильник с семью светодиодами. Наша задача- установить на него дополнительные лапы для крокодилов (держать саму печатную плату) и лапу для увеличительного стекла.Разбираем светильник с одним светодиодом. Сам светильник пригодится в качестве брелка или карманного фонарика. Гибкий штатив от него разрезаем на три части. Шаг второй. Изготовление третьей руки для пайки.На два отрезка штатива надеваем зажимы крокодил, обжимаем пассатижами и закрываем место соединения отрезком кембрика или термоусадкой.Затем сверлим в корпусе светильника с семью светодиодами три отверстия для установки дополнительных штативов(диаметр сверла подбираем чтобы лапы туго входили в отверстие).Вставляем лапы в корпус светильника и с внутренней стороны приклеиваем с помощью клеевого пистолета.Оправу для увеличительного стекла сделал из кольца вырезанного их алюминиевого баллончика дезодоранта. Кольцо прикручено винтом к лапе. Стекло термоклеем фиксируется в оправе.После припаиваем провод от зарядного устройства телефона к кнопке и выводу на светодиоды учитывая полярность. Таким образом подсветку можно питать или от батареек или от зарядного устройства. Я применяю это устройство в стационарных условиях поэтому батарейки вынул из корпуса. Но чтобы держатель для плат был устойчивым поместил вместо батареек кусок свинца обернутого изолентой.Шаг третий. Испытание приспособления.Испытание держателя для пайки печатных плат показало, что можно крепить платы как небольших размеров, так и значительных. Гибкие лапы позволяют удобно расположить плату, подсветить нужный участок и при необходимости рассмотреть с помощью увеличительного стекла. А так напоминает какого то четырехлапого дракончика. На мой взгляд и выглядит устройство поэстетичней в отличие от брутальных металлических собратьев. На всю переделку ушло около часа свободного времени и 110 рублей (светильники 2х50=100р. и зажимы крокодил 2х5 р.). Зарядное устройство бесплатно- валяются в каждом доме от старых телефонов, увеличительное стекло от старого фильмоскопа. Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Третья рука для пайки

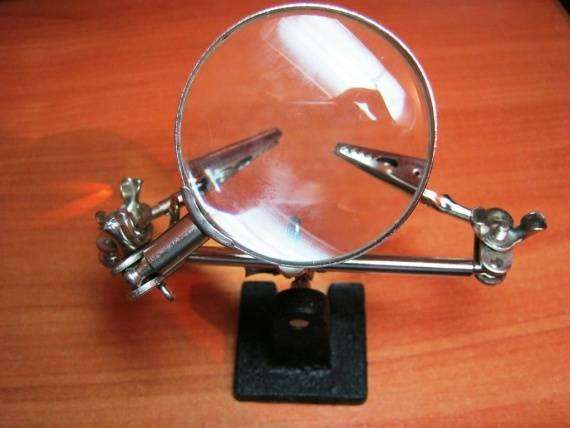

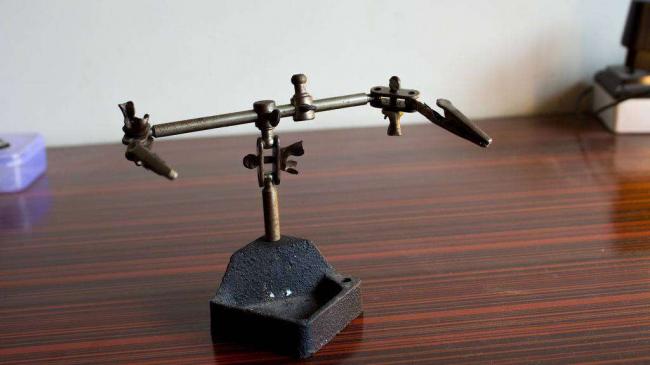

Очень часто бывают такие ситуации, что нужно что-то к чему-то припаять или что-то зафиксировать, но не хватает рук. У меня такое бывает постоянно. То есть было, до того момента, пока я не приобрел очень простое приспособление – держатель для различных радиодеталей и плат. В народе – третья рука.

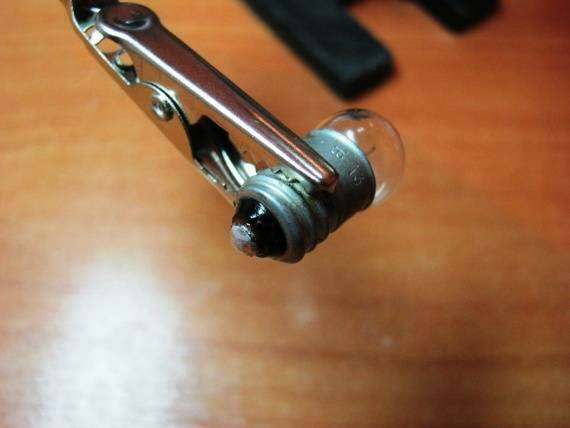

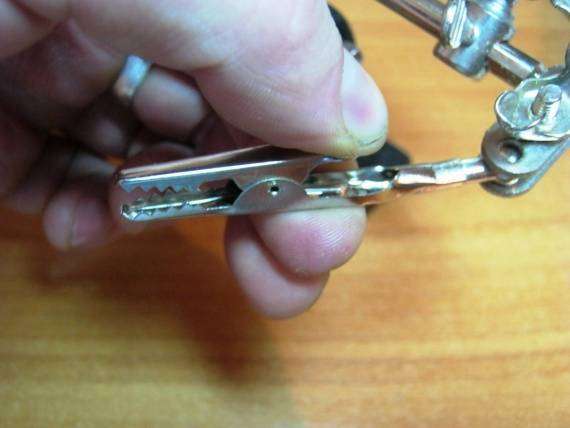

Кстати, при покупке сразу же запаяйте эти крокодильчики к этим железным палочкам, на которых держатся сами крокодилы. Простой флюс здесь не прокатит. Надо будет паять либо с кислотой, либо с Ф-кой

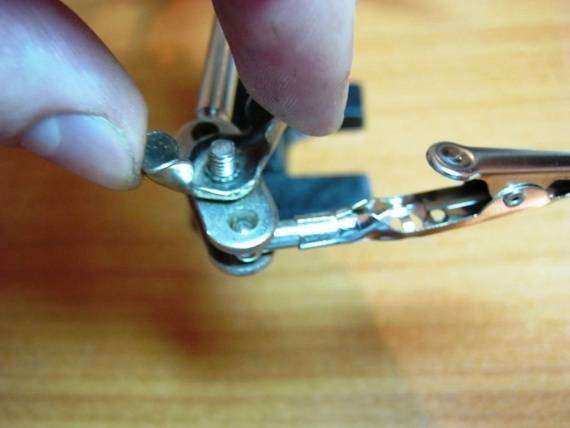

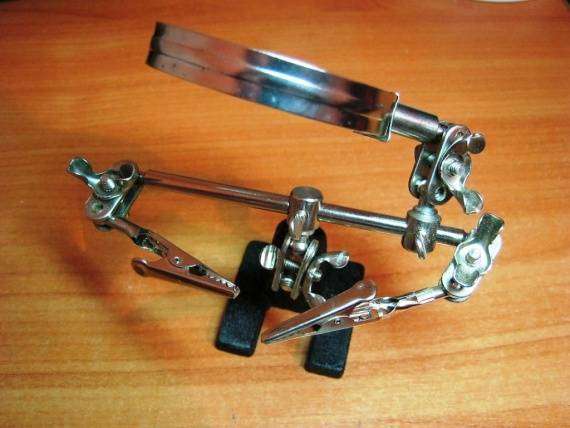

Для фиксации крокодилов есть гайки с ушками, в народе  – «барашки».

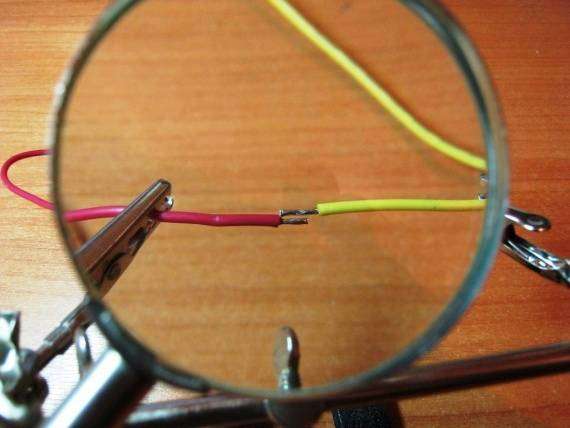

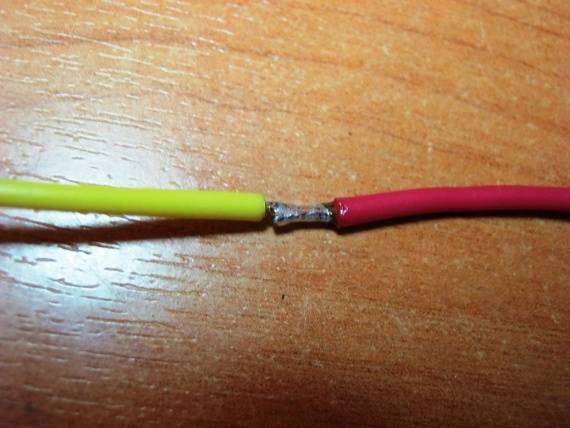

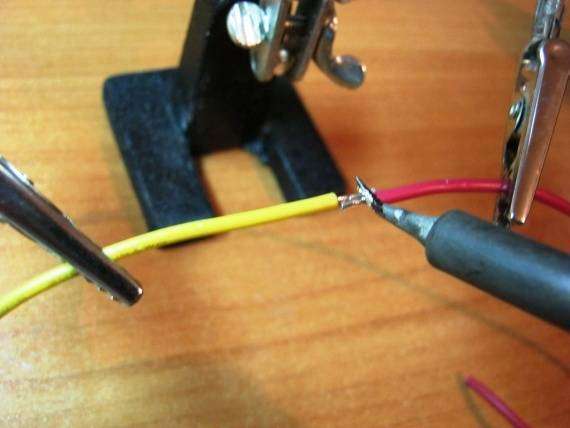

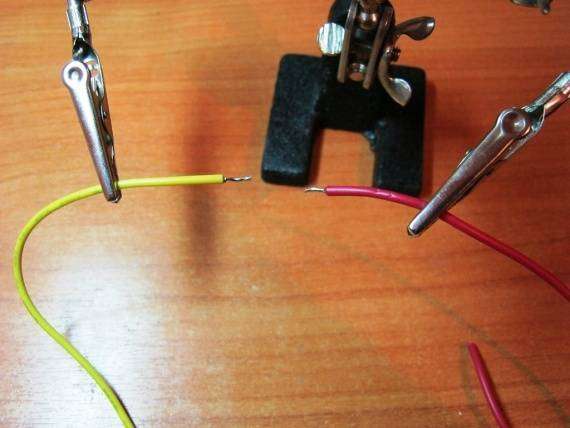

Очень удобно это приспособление для запайки проводов. Возьмем два подготовленных залуженных провода. Наша задача – запаять их ровно и красиво. Зажимаем в крокодилах эти два проводка

Конечно, сейчас так никто уже не делает. В основном один проводок берут в руку, а другой зажимают в крокодиле. Ну если руки совсем заняты, то этот способ запайки двух проводов будет весьма кстати.

Где купить третью руку

В настоящее время есть много разновидностей «третьей руки» , которые идут сразу с подставкой под паяльник и с ванночкой под канифоль. Кстати, очень удобно.

Цены начинаются от 150 руб и до 300 руб. Отличная вещь по отличной цене, она того стоит и сэкономит ваше время и нервы :-). Купить можно в любом радиомагазине, а также на Алиэкспрессе вот по этой ссылке.

Используемые источники:

• https://masterclub.online/topic/16487-tretya-ruka-dlya-paiki
• https://usamodelkina.ru/8325-kak-sdelat-bystro-i-nedorogo-derzhatel-tretya-ruka-dlya-payki-elektronnyh-plat.html
• https://www.ruselectronic.com/tretya-ruka/
