Устройство и ремонт цепей заряда ноутбуков Acer.

Благодаря аккумуляторной батарее ноутбук стал мобильным устройством. Пользователи нередко встречаются с различными проблемами, связанными с АКБ.

Эти неприятности отличаются своей сложностью, и в некоторых ситуациях приходится посещать сервисный центр. Однако некоторые недостатки могут быть устранены самостоятельно, но для этого необходимо знать распиновку аккумулятора ноутбука.

Содержание

Типы аккумуляторов

Все АКБ работают по одному принципу – обратимости протекающих в них реакций. Говоря проще, химическая реакция проходит в одном направлении, а заряд идет в противоположном.

Сегодня в лэптопахиспользуется 2 типа аккумуляторов:

1. Литий-ионные, или Li-Ion.
2. Литий-полимерные, или Li-Pol.

Второй вид АКБ является более современным и используется производителями все чаще. В начале эры мобильных устройств активно использовались никель-кадмиевые батареи.

Однако в их состав входит кадмий, обладающий высокой токсичностью. В результате возникали серьезные проблемы с утилизацией вышедших из строя аккумуляторов.

Им на замену пришли никель-металлогидридные батареи, лишенные некоторых недостатков никель-кадмиевых. Но показатель их энергоемкости все же был невелик, как и число циклов перезарядки.

Литий-ионные АКБ обладают высокой энергетической плотностью и низким показателем саморазряда. Однако и они не лишены недостатка: литий постепенно разрушается, и уже через год емкость батареи снижается. На практике срок эксплуатации аккумуляторов этого типа составляет 2-3 года, а не заявленные производителями 5 лет.

Устройство батареи

Современные АКБ лэптопов подключаются с помощью интерфейса SMBus. Они имеют минимум 5 контактов, два из которых предназначены для передачи напряжения. Еще два пина позволяют обмениваться информацией об уровне заряда батареи, отработанных циклах перезарядки и т. д.

Аккумулятор состоит из следующих элементов:

• термостат;
• контроллер;
• аккумуляторные элементы;
• контактная площадка;
• предохранители.

Контроллер предназначен для отключения АКБ от зарядного устройства при достижении максимального заряда или при падении напряжения до 2,5 вольт.

Во втором случае отключение необходимо для предотвращения необратимых химических изменений в аккумуляторных батареях. В современных АКБ установлено большое количество датчиков, призванных обеспечить надежную защиту источника питания.

Рекомендуем:  Выбор АКБ: какой ёмкости нужен аккумулятор

Схемы распиновки

Современные батареи имеют от 5 до 9 контактов. Распиновка аккумулятора ноутбука Samsung или другого лэптопа может отличаться в зависимости от модели. Именно поэтому пользователи ищут схему для своего мобильного девайса на официальных сайтах компаний-производителей.

Если в батарее установлен семипиновый разъем, то его цоколевка может иметь следующий вид:

• ID.
• NC.
• SCL/SDA — используется для связи микросхем.
• BATT_IN — передача сигнала о подключении.
• SMB — линия, предназначенная для передачи информации о состоянии АКБ.
• DATA- — ноль.
• DATA+ — основное питание.

Однако следует помнить, что в зависимости от модели распиновка аккумулятора ноутбука Acer, Lenovo, Toshiba и других производителей, может отличаться в зависимости от конкретной модели.

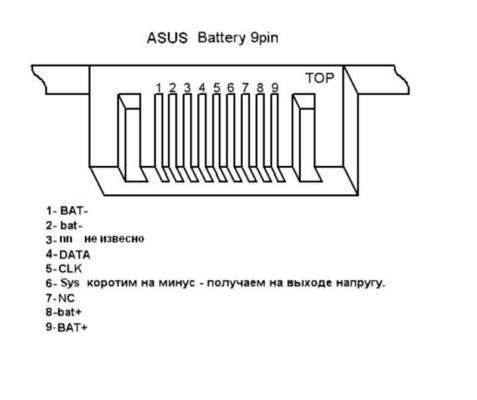

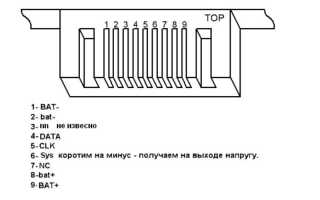

Схема распиновки батареи a32 на 9pin для лэптопов Asus.

Чтобы найти распиновку батареи ноутбука HP, Dell или другой компании, пользователю придется посетить официальный сайт производителя.

Если там отыскать нужную информацию не удастся, то предстоит зайти на форму владельцев лэптопов конкретного производителя.

В качестве примера можно привести распиновку mu06 notebook battery, используемой в устройствах компании НР.

Сброс контроллера

Даже если распиновка батареи ноутбука Acer или другого производителя известна, этого может оказаться недостаточным для устранения неисправности. Не менее важно иметь представление о контроллере аккумулятора — это микросхема, которая взаимодействует с контроллером материнской платы самого лэптопа и передает ОС всю необходимую информацию о работе и состоянии АКБ.

Вот схема контроллера батареи ноутбука, основанного на микросхеме DW 01-З.

Если контроллер начинает работать некорректно, то ОС получает неверную информацию. В результате могут возникнуть различные неприятности, например, лэптоп отключится быстрее, чем положено при 100% заряда. Такое поведение девайса необязательно говорит о выходе АКБ из строя, и проблема может быть решена с помощью сброса контроллера ноутбуковой батареи (калибровки).

Рекомендуем:  Выбор аккумуляторной батареи для ноутбука Packard Bell

Решить задачу можно двумя способами:

• Программным.
• Ручным.

В первом случае используется специальный софт, например, программа Battery EEPROM Works. Это мощная утилита, которая зачастую буквально реанимирует батарею.

Однако для ее использования необходимо разбираться в микросхемах.

В домашних условиях для большинства пользователей лучшим выбором станет ручная калибровка.

Если есть возможность, то можно использовать специальные утилиты для управления питанием ноутбука от производителя устройства.

После ее запуска необходимо выбрать опцию сброса контроллера и строго следовать инструкциям.

Если такая программа не была найдена, калибровку можно провести вручную. Для этого ноутбук отключается от сети и переводится в режим БИОС. После этого устройство необходимо оставить включенным до полного разряда АКБ, не выключая лэптоп, его необходимо поставить на зарядку и дождаться полного восстановления емкости батареи. Если эти манипуляции не вернули аккумулятор к жизни, то его придется заменить.

Распиновкой называют обозначение контактов в разъемах, соответствующих схеме, но для монтажа в отверстиях. Функционально контакты соответствуют справочной нумерации. Распиновка разъема батареи, работающей с ноутбуком, потребуется в тот момент, когда батарея перестанет заряжаться. В каждом разъеме 6,7, 9 контактов, которые зеркальны на источнике энергии и потребителе. Но расположение контактов зависит от компоновки, и у производителей электронные схемы не совпадают. Маркировки нет. Но распиновка есть в схемах производителей.

Пример распиновки разъема ноутбука перед вами:

• DATA+ для поступления напряжения;
• DATA- нулевой контакт;
• вывод ID;
• вывод SMB для передачи состояния аккумулятора;
• вывод BATT_IN для сигнала подключения;
• вывод SCL/SDA для двунаправленных линий связи интегральных схем
• вывод NC

Распиновка батареи ноутбука ASUS

Литиевая аккумуляторная батарея обладает способностью саморазряда. Работает или отдыхает батарея, химические процессы идут. Батарея разряжается иногда настолько, что уходит из диапазона контроля. В этом случае чтобы зарядить потребуется разобрать устройство, провести ревизию и зарядку каждой банки принудительно. Но чтобы восстановить соединение аккумулятора с материнской платой, нужно знать, за что отвечает каждый контакт.

В компании ASUS ноутбуки с батареями на 9 контактов. Поэтому лучше подбирать новый аккумулятор с установкой по месту, благо, ноутбук мобильный.

Силовой разъем аккумулятора ноутбука может быть двухконтактным и трехконтактным. Двухконтактный разъем цилиндрический, для внутреннего и внешнего напряжения. В трехконттактном напряжение подается на внутренний центральный контакт, в виде иглы. На нее и поступают данные по мощности адаптера. При низкой мощности заряд не поступает на мультиконтроллер, зарядка не идет. Внутренний контакт – напряжение, наружный – земля.

Распиновка батареи ноутбука HP

Распиновка аккумуляторной батареи ноутбука НР состоит из 6 контактов.

1 – VCC, иногда подключенный переключатель

2 – термистор, NTC, 10KOhm, подключается к GND

3 – часы и данные

4 – данные, обмен данными 8 бит

5 – переключатель, выключается и включается при подключении к GND

6 – GND, земля

Зная распиновку НР MU06, можно подобрать совместимую батарею ноутбука именно для этой материнской платы. Если батарея не заряжается, ее можно разобрать, проверить контакты, и по замерам найти проблемный узел Без распиновка невозможно совместить все контакты батареи ноутбука с операционной системой.

Распиновка батареи ноутбука Lenovo

Модели ноутбуков с литий-ионными батареями соединяются с помощью контактов. При этом на выводы подается вся информация о конкретном изделии в кодированном виде:

• текущее состояние;
• тип аккумуляторных элементов;
• идентификатор;
• серийный номер;
• даты производства и первого включения;
• производитель;
• число зарядно-разрядных циклов.

Если аккумулятор не заряжается от батареи, возможно, работает его внутренняя защита или нет контакта в каком либо выводе. Выполнив замеры, и зная распиновку разъема батареи ноутбука, можно найти зону ответственности неработающего контакта.

Распиновка батареи ноутбука Samsung

Аккумуляторы Samsung AA-PB9NC6B подходят в большинству фирменных ноутбуков. Это литий-ионная батарея, рассчитанная на 400-500 циклов заряда. Контактная площадка имеет 8 ниш, но контактов 7, одна используется, как направляющая.

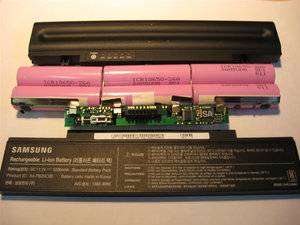

Распиновка батареи ноутбука Самсунг наглядно изображена на фото. Но маркировку чаше приходится делать самостоятельно, используя схему производителя на эту модель. Посмотрите на фото распиновку ноутбука , имеющего 6 рабочих контактов от этого же производителя..

Распиновка батареи ноутбука Тошиба

Случилось, как ни заботились об литий-ионной батарее, она села. Нужно разобрать для восстановления. Если после ремонта батарея не работает с материнской платой ноутбука, наверняка нужно исследовать контакты в разъемах. Какое соединение за что отвечает будет известно, когда найдется схема распиновки этой модели. Только из нее можно узнать назначение каждого контакта.

Распиновка батареи ноутбука Toshiba Satellite

Прекрасная портативная модель ноутбука проработала отведенный срок, выработала ресурс, но заменить ее нечем. В розничной продаже фирменного изделия найти невозможно. Все, что предлагают – реплики или откровенные подделки по завышенной цене.

Причина в том что модель снята с производства, но верно служит. Для замены старого аккумулятора купите совместимый, от компании ОЕМ по доступной цене и приемлемого качества. Эта компания зарекомендовала себя надежной и поставляет продукцию на линии по сборке, в том числе и на Тошиба. Подбирайте аккумулятор не только по разъемам и габаритам, но по напряжению, не отличающемуся от «родного» на 0,5 в большую или меньшую сторону.

Распиновка батареи ноутбука Acer

Ноутбуки Acer подразделяются на 4 группы – Aspire, TravelMate, Extensa, Ferrari. Известны на российском рынке Acer Aspire, как доступные по цене и с хорошей компонентной базой. Все модели имеют литий-ионные аккумуляторы с хорошей емкостью. Но заканчивается ресурс и нужно покупать новый аккумулятор для ноутбука. Если купить родной аккумулятор, не нужно знать распиновку, все встанет на свои места. Но стоимость их высока, и вполне можно приобрести подделку за большие деньги.

Совместимые аккумуляторы для продукции Асер выпускает компания из Гонконга Cameron Sino, относящаяся к категории ОЕМ производителей. При этом можно купить совместимую батарею более высокой емкости. Главное, чтобы геометрические размеры и разъемы подходили. Напряжение может отличаться не более чем на 0,5 В.

Если новая батарея не заряжается, потребуется найти причину. Для этого требуется знать распиновку контактов. Каждая модель имеет свою компоновку и назначение выводов.

Распиновка батареи ноутбука Dell

Компания Dell снабжает свои ноутбуками аккумуляторами, срок годности которых сопоставим с жизнью самого лэптопа. Но случилось, по ряду причин батарею нужно менять или восстанавливать. При выборе нового аккумулятора нужно знать:

• марку и модель компьютера;
• величину входного тока 220 Россия или 110 США;
• напряжение, равное заменяемой батарее;
• выходная мощность должна полностью соответствовать «родной» или быть немного выше;
• выходной ток должен быть большим или равным оригинальному устройству;
• Штекер должен полностью повторять форму и размер снятого, иначе не будет заряжать.

Для замены батареи, производитель предлагает покупать собственные изделия. Они лучше защищены, не подвержены возгоранию.

Видео

Как найти причину и отремонтировать батарею, если она не заряжается, посмотрите на видео.

Распиновка АКБ ноутбука – это подключение контактов в разъемы и отверстия в соответствии со схемой, которые функционируют по обозначенным в справочнике номерам. Аккумулятор сделал устройство мобильным, но и создает проблемы разные по сложности. Исправить ситуацию можно в сервисном центре или устранить неисправность самостоятельно.

Статья ответит пользователям, в каких случаях выполняется распиновка, для чего требуется процедура, от чего зависит точность работы.

Знакомство с общей информацией

Когда ноутбук работает, но его батарея перестает заряжаться, даже если подключена к внешнему питанию. А это сердце устройства, без которого работа невозможна. Для подключения нужны разъемы, они имеют определенное количество контактов, зеркальных с энергетическим источником и потребителем. Их размещают во время компоновки по разработанным схемам, которые могут не совпадать у разных изготовителей и моделей.

Распиновка батареи ноутбука, порядок проведения процедуры, имеется у каждого производителя и при отсутствии маркировки. Схему можно найти на официальном сайте компании производителе.

Обычный вид распайки 5-9 контактных батареей имеет выводы:

• ID;
• SMB – применяют для определения состояния аккумулятора;
• BATT. IN;
• SCL /SDA – используют в интегральных схемах;
• NC.

Поступает напряжение на плюсовой контакт DATA+, нулевое значение отображают DATA-.

В стационарных компьютерах и ноутбуках установлены разные аккумуляторы. Действуют элементы по принципу, основанному на обратимой химической реакции. Заряд восстанавливается во время прохождения тока в противоположном направлении разряда.

Типы батарей для ноутбука

Вначале мобильные устройства функционировали от никель-кадминиевых батарей. Из-за токсичности кадмия, создавались проблемы с уничтожением сломанных аккумуляторов. Когда опасный ингридиент заменили металлогидридным элементом была снижена энергоемкость, увеличилось время на перезарядку.

Сейчас используют источники питания:

• Ni-Cad;
• Li-Ion;
• Li-Pol;
• Li-Poly.

В литий-ионных АКБ высокая энергетическая плотность и низкий саморазряд. Полноценно батареи работают в течение года. Происходит разрушение лития с уменьшением емкости. Производитель установил срок годности до 5 лет, на деле батарея не сможет проработать больше трех.

Эволюционным прогрессом стала разработка и внедрение в производство аккумуляторов с полимерным содержимым:

• легких по весу;
• увеличенным сроком службы;
• с возможностью работы в широком диапазоне температурного режима.

В этих продуктах отсутствует жидкий электролит, что безопасно для компьютерной техники и мобильных телефонов.

Устройство и разбор зарядного накопителя

Подключают АКБ с помощью пяти контактного разъема. Через который подается энергия и обеспечивается обмен информации об уровне зарядки устройства.

Если его разобрать, можно добраться до содержимого накопителя:

• соединенных последовательно или параллельно элементов;
• термостата;
• предохранителей;
• термодатчика;
• контроллеров;
• контактной площадки.

Для распиновки характерны параметры:

• общего вывода:
• термистора;
• идентификации и плюса.

Идентификация осуществляется тактовым генератором, который подает электрические импульсы. Работа осуществляется по 2 линиям, через них происходит связь материнской платы с блоком питания.

Силовой разъем и его распиновка

Отверстий, предназначенных для поступления питания в батареях меньше чем разъемов, через которые её подключают. Их разработали разными по формам, размерам и контактному количеству – двух или трех. В виде цилиндра создан типаж двух контактного разъема с поступающим напряжением и заземлением. Где исключена переплюсовка, чтобы материнская плата не вышла из строя.

Аккумуляторный размер отверстий бывает разным. Отличаются значения по диаметрам внутренним и внешним в зависимости от модели девайса.

Трехконтактный разъем наделен 2 выводами для напряжения, земли и иглы с информацией об объеме питания. Контроллер собирает данные с дросселя. Когда адаптер не соответствует по мощности нормативу, зарядка останавливается.

Как сбросить контроллер

Для устранения неполадки нужна калибровка или сброс контроллера с помощью ручного или программного способа. Для программы требуется использование софта, мощной улиты, способной восстановить элемент. Чтобы начать эту реанимацию, нужны электротехнические знания микросхем. Поэтому домашним мастерам следует остановиться на ручном методе. Когда отключают устройство от питания, полностью разряжают аккумулятор, затем до наполнения емкости выполняют зарядку. Если накопитель продолжает бойкотировать его заменяют.

Нужно учитывать наличие побочного эффекта памяти. Создают его внутренние химические реакции. Металлогидридные и кадмиевые никелевые батареи запоминают, в каком количестве отдали энергию в прошлой зарядке и наполняют её по этому уровню. Постепенно объем снижается до полного прекращения. У современных продуктов такие недостатки отсутствуют.

При наличии специальных улит, управляющих девайсом, их используют по инструкции, выбрав сброс контроллера по опции.

Распиновка аккумулятора ноутбука нужна, когда устройство перестает заряжаться, отсутствует соответствующая индексация. Чтобы выполнить действия необходимы элементарные электротехнические знания об элементах питания.
