Замена дисплея на телефоне Honor 7A Pro в Санкт-Петербурге

Цены на услуги по ремонту

Наименование услуги Время ремонта Цена
БАТАРЕЯ
от 45 минут Консультация Заказать
15 мин. Консультация Заказать
30 мин. Консультация Заказать
АУДИО
30 мин. Консультация Заказать
30 мин. Консультация Заказать
30 мин. Консультация Заказать
ЭКРАН
от 45 минут Консультация Заказать
от 45 минут Консультация Заказать
ПО
30 мин. Консультация Заказать
от 45 минут Консультация Заказать
30 мин. Консультация Заказать
ПЛАТА
от 45 минут Консультация Заказать
45 мин. Консультация Заказать
30 мин. Консультация Заказать
45 мин. Консультация Заказать
РАЗЪЕМЫ И ПОРТЫ
30 мин. Консультация Заказать
30 мин. Консультация Заказать
30 мин. Консультация Заказать
от 30 мин Консультация Заказать
30 мин. Консультация Заказать
30 мин. Консультация Заказать
КОРПУС
30 мин. Консультация Заказать
30 мин. Консультация Заказать
от 30 мин. Консультация Заказать
30 мин. Консультация Заказать
ДРУГОЕ
30 мин. Консультация Заказать
30 мин. Консультация Заказать
30 мин. Консультация Заказать
от 30 мин. Консультация Заказать
30 мин. Консультация Заказать
от 45 минут Консультация Заказать
НЕИСПРАВНОСТИ
от 20 мин. Консультация Заказать
от 30 мин. Консультация Заказать
30 мин. Консультация Заказать
от 30 мин. Консультация Заказать
30 мин. Консультация Заказать
от 30 мин. Консультация Заказать
от 30 мин. Консультация Заказать

Стоимость комплектующих для Honor 7A Pro

Наименование услуги Время ремонта Цена
в наличии 460 — 1490 руб Консультация Заказать
в наличии 810 — 2510 руб Консультация Заказать
в наличии / на складе 2450 — 7510 руб Консультация Заказать
в наличии 460 — 1910 руб Консультация Заказать
в наличии 260 — 1910 руб Консультация Заказать
в наличии / на складе 610 — 2250 руб Консультация Заказать
в наличии / на складе 810 — 1250 руб Консультация Заказать
в наличии 360 — 1950 руб Консультация Заказать
в наличии / на складе 1190 руб Консультация Заказать
в наличии 260 — 1510 руб Консультация Заказать
в наличии / на заказ 2500 — 8500 руб Консультация Заказать

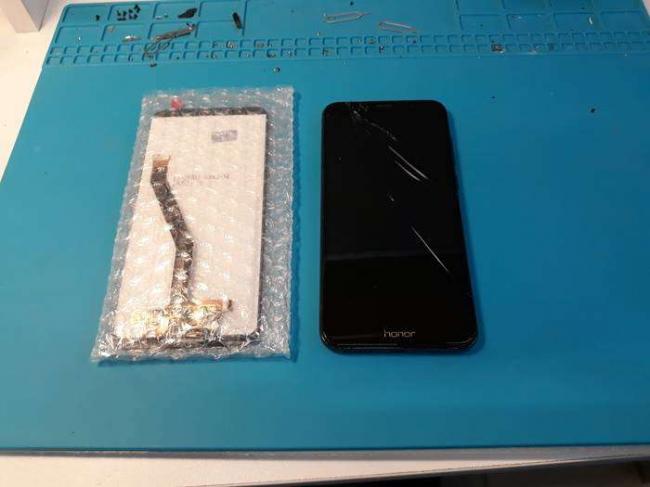

На устройстве клиента разбит экран. Меняем дисплей.

Устройство разбирается достаточно просто. В первую очередь извлекаем сим-лоток. Далее подцепляем заднюю крышку пластиковым медиатором и ведём по всему периметру. Крышка крепится к корпусу защелках.


Главное, при открывании устройства не порвать шлейф сканера отпечатка пальцев, впрочем, он достаточно длинный. Отвинчиваем длинный металлический кожух, который закрывает разъёмы подключения шлейфов акб и дисплея. Отсоединям сканер, акб и дисплей.


Временно подключил новый дисплей для проверки работы сенсора и качества цветопередачи.

В нижней части устройства снимаю пластиковый кожух в сборе с динамиком. Это нужно, чтобы снять старый модуль. Получаем доступ к окошку в корпусе, через которую протянут шлейф дисплея.

Потом немного прогрел феном устройство по всему контуру рамки, чтобы дисплей легко отошёл. Получилось вот так:

Справа старый модуль, слева новый. Со старого дисплея нужно только перенести на новый сеточку слухового динамика. Зачистил и обезжирил посадочное место дисплея и посадил новый модуль на клей B7000. Собираю все в обратном порядке.

После сборки проверяю работу всех функций. Все работает отлично.

Ставлю зажимы для прочной склейки. На дисплей подкладываю 3d стекло, от iphone 6 plus по размеру подошлао идеально. Это нужно для равномерного распределения давления от зажимов.

На все ушло 30 минут. Клиент сказал, что заберёт часа через 3. Как раз клей нормально схватится.

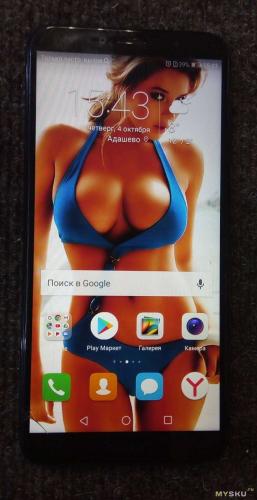

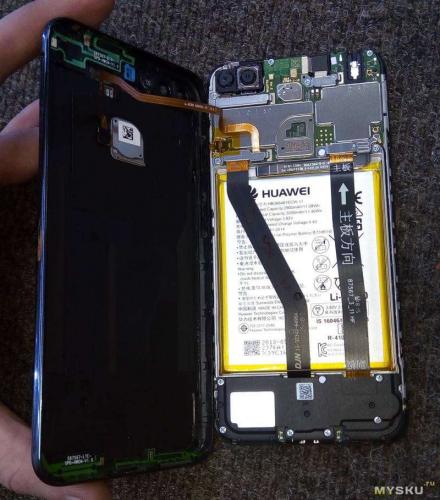

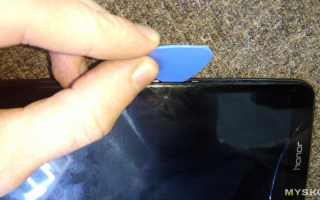

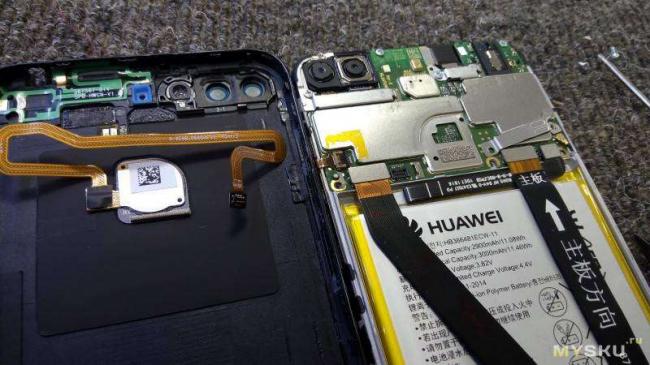

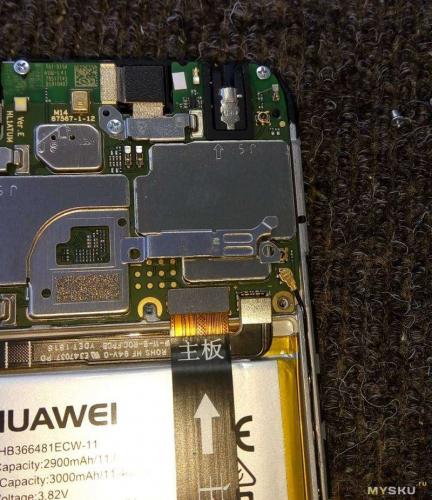

18595365.jpg Всем привет! В данном обзоре я покажу, как самостоятельно заменить разбитый дисплей на Huawei Honor 7C. В этом ничего нет сложного, нужна лишь аккуратность и терпение. Для упрощения ремонта был заказан модуль из Китая, который уже вклеен в рамку. Дошло к слову за 2 недели Итак, у телефона немного разбит дисплей. В углу слева. fc3963.jpg Разберем телефон. Для этого медиатором или тонкой карточкой аккуратно снимаем заднюю крышку. Перед этим извлекаем сим лоток и выключаем телефон.4bb0ec.jpg После отщелкивания всех защелок аккуратно снимаем крышку. Не забываем про шлейф сенсора отпечатка пальца — его можно и оторвать.9afeba.jpg Далее желательно отключить аккумулятор от платы и потом отключить шлейф сенсора отпечатка. Но можно и наоборот. Откручиваем шурупы, которые фиксируют пластины шлейфов и снимаем их. Далее отключаем шлейфы.

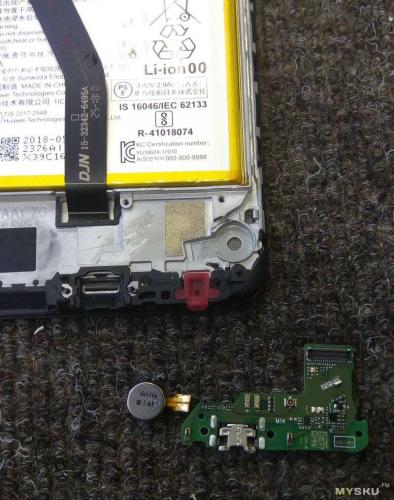

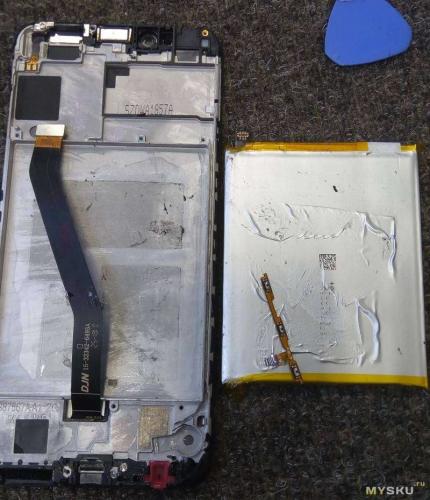

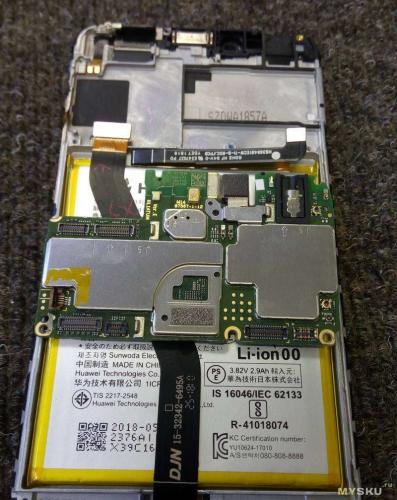

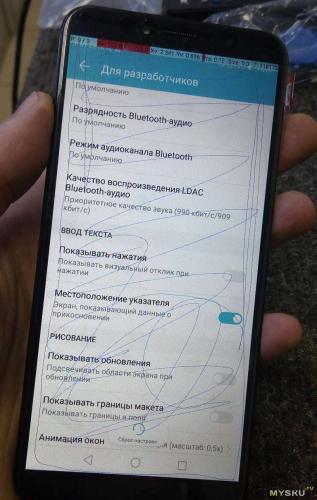

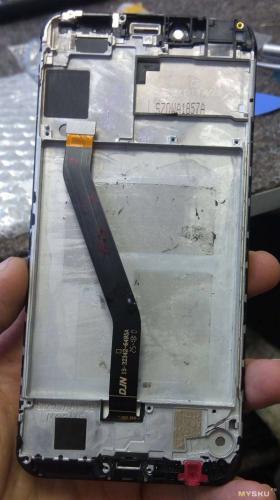

Теперь снимаем нижнюю плату. Для этого откручиваем шурупы и снимаем пластиковую деталь с динамикомcd799b.jpg Нагреваем феном плату и отклеиваем её. Так же снимаем вибромотор и отключаем кабель антенны.b27164.jpg Теперь снимаем камеры — для этого откручиваем винт, снимаем держатель шлейфов, отключаем их от платы и снимаем камеры.7ec65c.jpg Далее отключаем шлейф кнопок, откручиваем остальные винты и снимаем главную плату.1acbbd.jpg Теперь нужно отклеить аккумулятор. Для этого я использую плотный пластик (из бутылки можно вырезать) и что бы процесс отклейки шел проще — нужно подогреть аккумулятор. Но я использовал «бензин калоша» (подливал под аккумулятор для размягчения клея), с ним тоже аккумулятор отклеивается неплохо.ae19b7.jpg Отклеиваем (предварительно прогревая) оставшиеся компоненты — кнопки, динамик и вспышку передней камеры. 7be2b9.jpg Теперь все нужно сделать в обратном порядке — поставить снятые детали в другую рамку с дисплеем. Но перед этим подключаем дисплей и плате и проверяем его работу и отклик тача. У меня все ок — работает корректно по все поверхности.978512.jpg Фото нового дисплея сзади не сделал — но он не отличается от старого.d1b1c6.jpg Все собираем назад, проверяем работу телефона — динамиков, микрофона, датчиков, связи и т.д. По качеству дисплея — отличий от оригинала нет Вот так, без особых сложностей можно самостоятельно заменить дисплей на данном смартфоне. Всем спасибо за внимание! Используемые источники:
