Всех приветствую, кто заглянул на огонек. Речь в обзоре пойдет, как вы наверно уже догадались, о недорогом блоке питания на 36W (12V/3A) с честными характеристиками, предназначенным для питания различных самоделок (DIY) или для замены сгоревших сетевых адаптеров от аппаратуры. Блок питания интересен, в первую очередь, хорошей сборкой, небольших запасом мощности и низкой ценой. Всем, кому интересно, милости прошу…

Общий вид:

Этот БП я покупал , за другие не ручаюсь

Характеристики:

• — Тип блока питания – импульсный
• — Исполнение – открытое (на плате)
• — Диапазон входного напряжения – 100V-240V
• — Номинальная мощность – 36W
• — Выходное напряжение – 12V
• — Максимальный ток – 3А (по факту 3,8А)
• — Габариты – 85мм*40мм*25мм
• — Вес — 72г

Внешний вид:

Блок питания поставляется в обычном почтовом пакете, окутанный несколькими слоями «пупырки». Выглядит следующим образом:

Сразу же бросается в глаза добротность конструкции: присутствует нормальный входной фильтр, количество элементов не минимально, как это бывает в дешманских блоках, размеры БП более-менее соответствуют заявленной мощности, ну и отсутствуют хитрообученные перемычки.

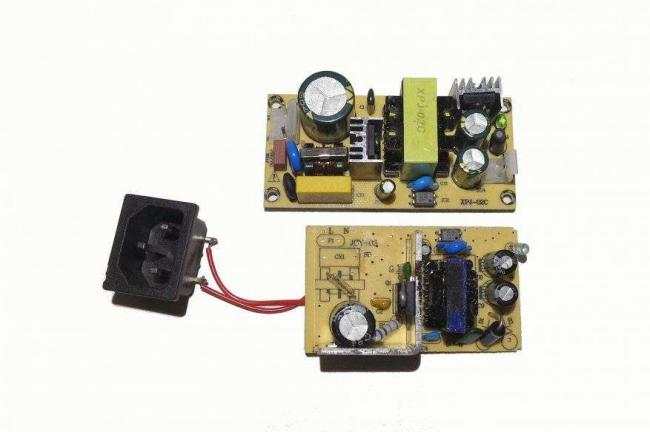

Если сравнивать именно с дешманскими блоками, то разница, как говорится, налицо:

Если вдруг кому интересно, то нижняя платка была взята из блока питания, якобы рассчитанного на 12V/5A (60W), корпус которого сейчас используется в качестве ампервольтметра:

Такие блоки питания рассчитаны для питания различных устройств, неттопов, ноутбуков. Я думаю всем понятно, что хитрый китаец взял самую убогую плату и продал под видом качественного продукта. И что самое главное, у лота сотни продаж и рейтинг более-менее. Я боюсь представить, что будет внутри у амперного блока.

Внешний вид БП со всех сторон:

Коротко по устройству. Во входной части можно увидеть полноценный фильтр, состоящий из предохранителя с временной задержкой (Т-тип), варистора 10D471K, терморезистора для защиты от бросков тока, помехоподавляющего конденсатора X2-типа, параллельно которому установлен разрядный резистор, дросселя и конденсатора на 47µF/400V:

Учитывая золотое правило, что 1 микрофарад емкости на входе должен равняться 1 ватту мощности на выходе, то присутствует небольшой запас, ибо БП рассчитан на 36W, а кондер на 47µF. Также на входе распаян пленочный конденсатор на 0,0022µF/630V.

С обратной стороны присутствует диодный мост DB207S с большим запасом (1000V/2A):

Поскольку монтаж плотный, часть компонентов просто не разглядеть. Транзистор преобразователя установлен на радиаторе, импульсный трансформатор имеет размеры 28мм*20мм. Высоковольтная и низковольтная цепи соединены через конденсатор Y-типа (синий), а для гальванической развязки цепи обратной связи установлен оптрон PS817C. В низковольтной части стоит выпрямительный сдвоенный диод Шоттки MBRF20100CT (100V/10A), два электролита общей емкостью 2500µF/16V, силовой дроссель и зеленый индикатор работы:

Электролитические конденсаторы установлены «впритык» и желательны на 25V (рекомендую заменить).

Монтаж платы аккуратный, сопли отсутствуют, несмытый флюс также. Особенно важные места дополнительно пройдены лаком, дабы не было всевозможных «коротышей»:

Габариты:

Размеры блока питания составляют 85мм*40мм*25мм. По традиции, сравнение с коробком спичек и тысячной банкнотой:

Вес около 72г:

Тестирование:

Дабы не было холиваров по точности, приведу небольшое сравнение приборов. Сравнение с источником образцового напряжения (ИОН) на базе самой точной из серии микросхемы AD584LH:

Напряжение без нагрузки составляет 12,25V:

При нагрузке током 1А напряжение немного проседает до 12,20V:

Судя по приборам, КПД блока около 84,5%.

При токе 2А напряжение составило 12,15V:

Грубо говоря, с каждым ампером проседает на 0,05V.

При 3,1А напряжение на выходе 12,09V:

Напомню, что данный блок рассчитан на нагрузку не более 3А.

Теперь посмотрим, насколько хватит запаса мощности. Для этого нагрузим БП свыше нормы. Защита отрабатывает на уровне 3,95А, при этом БП начинает работать по циклы «вкл/выкл», а светодиод моргает.

При 3,8А может долгое время стабильно работать, при этом напряжение составляет 12,05V:

Единственный момент здесь – повышенный нагрев диодной сборки. После 10 минут работы на токе 3,8А, температура на радиаторе составила 80-85°С:

Трансформатор нагрелся до 65°С:

Использовать можно, но я рекомендую в таком случае заменить радиатор на более массивный, либо использовать активное охлаждение. При номинальных токах температурный режим в норме, при нагрузке 1-2А можно использовать в закрытом корпусе без дополнительного охлаждения.

Выводы:

Плюсы:

• + качественный
• + хороший запас мощности
• + хорошая сборка
• + хорошая стабилизация
• + присутствуют разрядные резисторы на кондерах
• + цена

Спорные моменты:

• ± выходные конденсаторы на 16V (желательны на 25V)
• ± ограниченный радиатор диодной сборки (только для овер нагрузки)
• ± открытое исполнение (не в корпусе)

Минусы:

• — нет

Итого, перед нами хороший блок питания с честной мощностью 36W и хорошим запасом. При замене радиатора диодной сборки на более габаритный и замене конденсаторов на 25V – получится «рабочая лошадка» для различных самоделок, DIY-проектов или для замены сгоревших адаптеров от всевозможной аппаратуры. Из спорных моментов, по большому счету, только открытое исполнение, под которое нужно «колхозить» корпус, ну и напряжение конденсаторов. По сравнению с «закрытыми» блоками питания за эту цену – как небо и земля. Могу смело рекомендовать к покупке…

Этот БП я покупал , за другие не ручаюсь

Другие мои обзоры смотрите в профиле!

Не проходите и мимо подборок:

Приспособления для радиолюбителя , остальные в профиле

Распродажа на Алиэкспресс , остальные в профиле

Подборка автотоваров , остальные в профиле

• Цена: $0,82 без учёта доставки

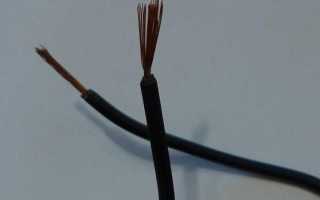

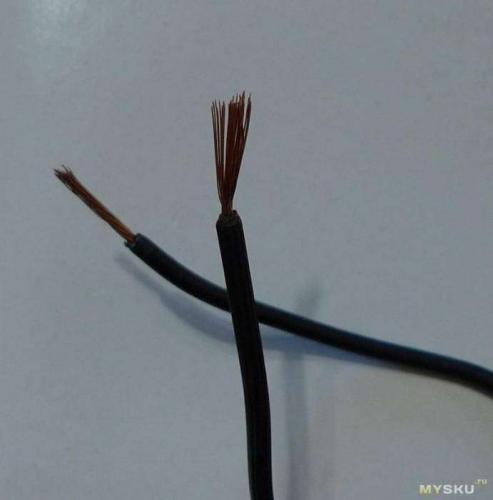

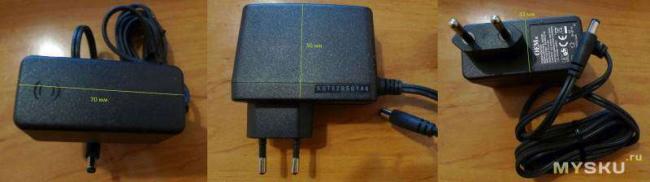

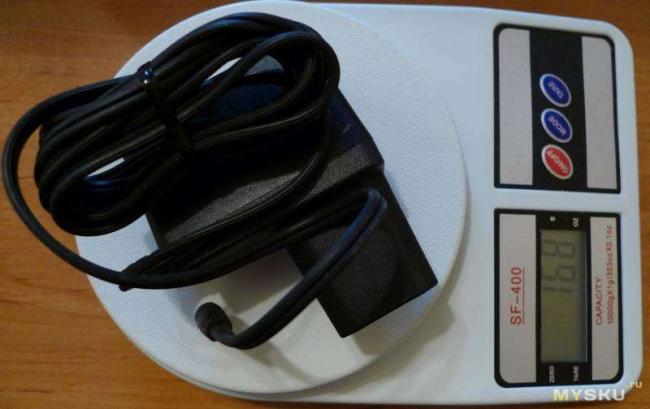

Всем здравствуйте. Как то блуждал я в дебрях Tao в поисках блока питания для Raspberry Pi. Основное требование было — ток не мене 2,5А. И набрёл на вот этот магазин. Параметры указанного блока питания подходили чуть более чем полностью. Евровилка добавила оптимизма. Цена, даже с учётом доставки +1$, смешная. Поэтому жаба сдалась сразу и без боя, и было заказано 4 штуки. Примерно через месяц посылка была доставлена, и я решил протестировать этот БП с учётом имеющегося времени и возможностей. БП пришёл в простой белой картонной упаковке. Внутри сам блок питания. Никаких инструкций, гарантий или чего-либо подобного. Вилка закрыта защитным колпачком. Хотя колпачок в закрытом положении не фиксируется, но и просто так не слетает. Параметры, указанные на корпусе: Надпись на немецком как бы намекает, что как минимум готовились на продажу в Германию, а это хороший знак. Размеры блока питания в самых широких местах 70х50х33 мм. Вес БП — 168 грамм. Разъём питания 5Х3 мм. Длина провода 195 мм, тип SPT-1. Сечение 18AWG (0,82 мм.кв.) Оболочка из поливинилхлорида (PVC), негорючая (проверил, дымит но не горит). Материал жил — медь. В каждом проводе 41 жила. Максимальный ток 10А, максимальная температура — 105 °С. Для удобства дальнейших опытов шнур питания был препарирован. Хотя позже до меня дошло, что оставив куцые огрызки вместо почти двухметрового провода, я получил не совсем корректные значения напряжения при тестах. А теперь к тестам. Нагружал блок питания резисторами ПЭВР-20 и ПЭВР-10. Подобрал подходящее значение сопротивления резистора с учётом сопротивления проводов. При величине тока 1А напряжение блока питания почти 5,2В. При значении тока 2А напряжение на выходе БП снизилось до 5,17В В попытках подобрать величину сопротивления для тока в 3А, получил на нагрузке 3,8А при 5,12В. Я даже не поверил, что так можно и переставил местами мультиметры. В таком режима БП проработал порядка 5 минут и не отключился. Точно можно сказать что если есть защита по перегрузу, то параметры её срабатывания выше этих значений. Или может защиты нет. Что печально. При токе на нагрузке 3А, блок питания выдал напряжение 5,13В. Весьма неплохо. Только вот неизвестно каково будет напряжение при наличии обрезанных родных двухметровых проводов. Было решено оставить БП в таком режиме работы для оценки стабильности параметров и нагрева корпуса. Для контроля температуры использовался инфракрасный термометр GM550. На начало теста в 3А температура корпуса БП составила 22 °С. Возможно значения температуры не совсем корректны, поскольку при проведении теста был открыт балкон и температура в комнате снизилась до 18 °С. Обдув нагрузочного резистора был реализован посредством глянцевого журнала путём энергичного помахивания. Через 10 минут получили те же значения: ток 3А, напряжение 5,13В. Температура корпуса блока питания подросла до 33,6 °С. Значения на нагрузке через 20 минут: ток 3.1А, напряжение почти 5,13В. Температура корпуса ещё немного подросла. На этом этапе тест был остановлен ввиду онемения конечностей, осуществляющих обдув резистора. Переходим к разборке. Есть приятная новость, разбирается БП очень легко. Я поочерёдно загнал нож с тонким лезвием по углам корпуса в местах стыков, слегка наклонил его и крышка с вилкой издав приятный щелчок отошла ровно по стыку. Плата вставлена в направляющие и легко извлекается из корпуса. Вилка так же прикручена одним винтом с внутренней стороны корпуса. На входе присутствует сетевой фильтр. Так же предусмотрен предохранитель на 1А. Входной конденсатор на 33 мкФ от Su’scon. Пустое посадочное место под варистор? Высоковольтный транзистор DFF4N60 установлен на радиатор без следов термоинтерфейса. Вот этот элемент не смог идентифицировать, очень похож на оптопару. На выходе диодная сборка (диод Шоттки двойной) SR1060CT на 42В 10А. И два конденсатора на10В по 1000мкФ каждый. Плата двухсторонняя. На нижней стороне распаяны SMD-компоненты и одна мелкосхема, которую не смог идентифицировать. Флюс отмыт так себе, монтаж элементов тоже не на 5+. Вот в принципе и всё, что я хотел вам рассказать. Так много буков я уже давно не писал, так что с почином меня. Покупкой доволен. Продавец пишет, что у него таких блоков осталось ещё 23 штуки. Так же в этом магазине есть много разных вкусных вещей по смешным ценам. Всем доброй еды.
