Самодельный рамочный хронограф для пневматики

Конструкция аппарата включает рабочую зону, через которую пролетает пуля, вычислительную схему и дисплей для визуализации полученных результатов. Принцип действия прибора состоит в фиксировании времени, которое требуется пуле для пролета известного отрезка между двумя или несколькими датчиками, и последующий расчет ее средней скорости (расстояние делится на время).

Существуют различные схемы хронографа, отличающиеся функциональностью, дизайном и ценой реализации. Самые простые датчики, реагирующие на пролет пули и доступные для обывателя, работают за счет изменения интенсивности падающего на них света (пролетающая пуля отбрасывает тень). Именно светочувствительные элементы применяются в конструкциях большинства самодельных и серийных приборов.

Преимущества самодельного рамочного хронографа для пневматики со световой схемой:

большие размеры рабочей зоны, позволяющие производить выстрел как в упор, так и на значительном удалении (можно испытывать баллистические характеристики пуль на разном расстоянии);
широкий диапазон измеряемых скоростей из-за увеличенного линейного промежутка между датчиками;
пригодность к тестированию любого типа пневматики, независимо от конструкции и принципа действия (PCP, ППП, модели на CO2 и пр.);
возможность использования в домашних условиях с оружием, оснащенным саунд-модератором.

Недостатки:

необходимость защиты лицевой части рабочей зоны от случайных попаданий (бронирование);
чувствительность оптической схемы к сильному механическому воздействию, в том числе рикошету и ударам осколками пули;
громоздкость;
рассчитанная скорость пули зависит от траектории полета (выстрел по диагонали уменьшает измеренное значение);
зависимость работоспособности большинства моделей от степени освещенности и погоды;
ложное срабатывание при попадании в камеру посторонних объектов (снег, механические частицы, насекомые).

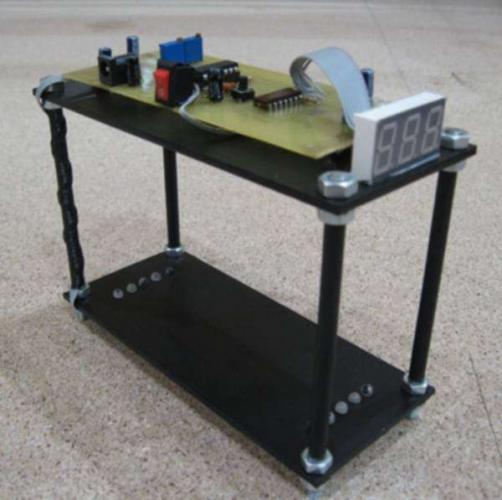

<center>Фото самодельного рамочного хронографа</center>

Главная причина популярности рамочных хронографов – универсальность в эксплуатации и возможность использования с любым типом оружия.

Необходимый материал и детали

Для сборки хронографа требуется ряд устройств и инструментов. Их полный перечень зависит от навыков пользователя по проектированию и монтажу электрических схем.

Обязательно понадобятся следующие компоненты:

паяльник, припой и флюс – применяются на всех этапах подготовки микросхемы и соединения проводов;
микросхема, с помощью которой осуществляется замер временного интервала между прохождением пулей датчиков и расчет скоростных параметров;
светодиоды – служат источником искусственного освещения;
оптические приемники – фиксируют изменение освещенности при пролете пули между ними и светодиодами;
корпус прямоугольной формы, имеющий четыре стороны и полый изнутри (наподобие внешней части спичечной коробки). Лучше всего подойдет цельнометаллический корпус, устойчивый к удару пули при промахе;
дисплей для вывода результатов измерений.

Порядок сборки хронографа

Перед тем как ответить на вопрос, вроде как сделать рамочный хронограф для пневматики своими руками, следует подготовить корпус к установке датчиков и элементов микросхемы, которые должны быть защищены или расположены в местах, недоступных для попадания пули. Изнутри корпус рекомендуют окрасить темной небликующей краской, поглощающий свет. Это уменьшит число ложных срабатываний и повысит чувствительность прибора.

Недорогой хронограф для пневматической винтовки

В заранее подготовленные отверстия в корпусе устанавливаются светодиоды и светочувствительные элементы. Светодиоды должны немного выдаваться во внутреннюю полость хронографа, а фотоприемники – быть слегка заглубленными, чтобы уменьшить интенсивность падающего внешнего освещения.

После установить плату, подключив ее к датчикам и подготовив места ввода питания. Если есть желание составить микросхему самостоятельно, минуя привлечение сторонних специалистов, можно использовать следующую схему (рис. 1).

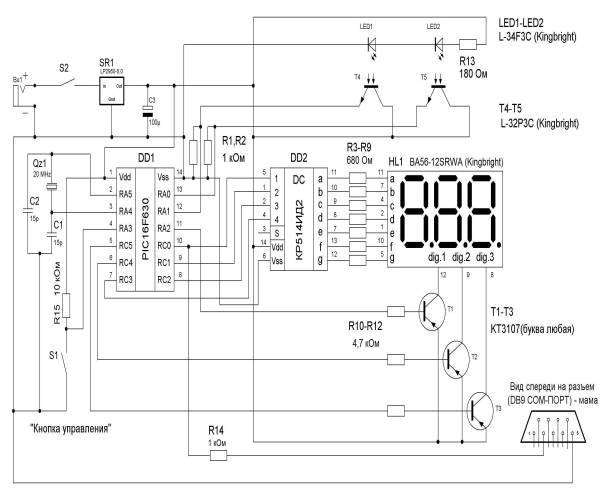

<center>Рис. 1 Микросхема хронографа</center>

После сборки основных узлов необходимо закрыть электрическую схему прибора, обезопасив ее от механического воздействия и случайного попадания влаги. Это удобнее всего сделать, предусмотрев заранее отдельный пластмассовый коробок для печатной платы, имеющий выходы к дисплею, датчикам и батарее.

Принцип действия самодельного хронографа

Питание прибора может осуществляться от аккумуляторов, батареи или блока питания (от сети). Наиболее удобна автономная работа, поскольку наладку оружия не всегда можно провести в домашних условиях.

Измерение скорости производится в несколько этапов:

при пересечении оси первого датчика происходит обнуление отсчета времени микропроцессора;
после прохождения оптической оси второго датчика отсчет времени останавливается и передается для вычисления;

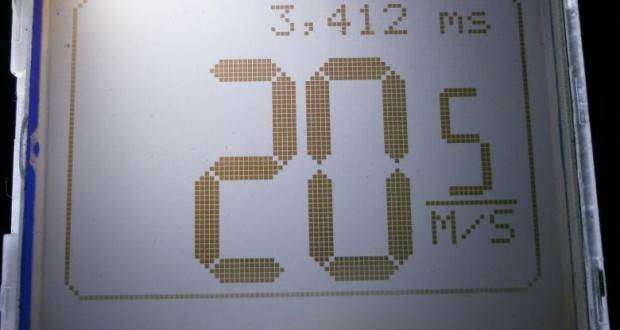

рассчитанная микропроцессором скорость пули выдается на дисплей.

<center>Схема действия рамочного хронографа</center>

Изготовление рамочного хронографа для пневматики своими руками с нуля требует опыта пайки, базовых знаний в электротехнике и проектировании электрических цепей. Чтобы упростить выполнение задачи, компоновку микросхемы можно заказать у радиолюбителей, обеспечив их необходимыми для работы деталями. Самостоятельно собранный хронограф – отличное вложение и экономия средств, которые можно направить на тюнинг пневматики или покупку долгожданного обвеса.

На видео испытание самодельного рамочного хронографа:

15 популярных товаров с AliExpress. Пистолет мечты

2015-11-26

Цена: 2300р

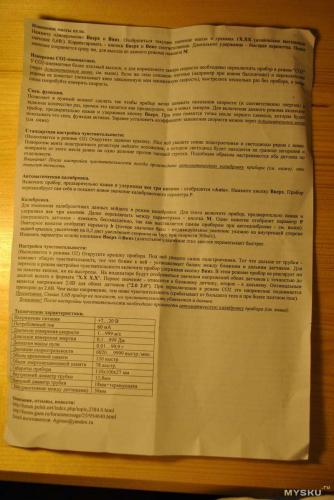

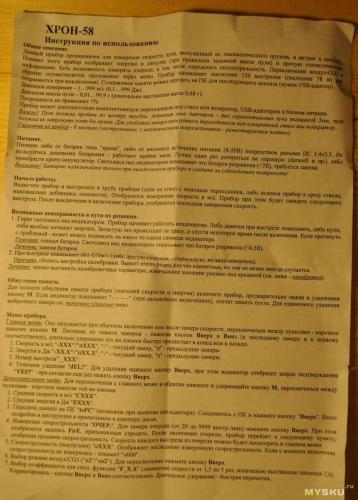

Добрый день, уважаемые читатели! Под катом Вас ждет обзор на прибор для измерения скорости пули для пневматики. Разберемся как он работает и какая от него польза. Продолжаю серию моих около оружейных, пневматических обзоров. Сегодня это хронограф. Для начала разберемся что это за штука. Хронограф — прибор, предназначенный для измерения скорости пули, выпущенной из пневматического оружия. Данный тип хронографа — оптический, то есть фиксирует любое тело (будь то свинец, сталь или пластик), прошедшее по центру трубки прибора.Принцип работы Сначала хотел взять у китайцев вот этот вариант Xcortech X3200 $54, но с ростом курса доллара, он выходит дороже отечественного и переходник под свой ствол делать самому. На форуме есть человек, который его брал. Можно сделать самому — вот пример на муське. Зачем же нужен такой прибор: При покупке пневматики — можно сразу проверить соответствие заявленных характеристик скорости реальным. Для любителей модернизаций и апов вещь вообще не заменимая, чтобы сравнивать скорость винтовки/пистолета до и после изменений. В безредукторных PCP винтовках для настройки плато. Настраивать винтовку под определенный тип пуль. В переломной пневматике контролировать освинцовку ствола, растяжение пружины. Про разные типы хронографов автора (поможет определится): Надульный — карманный вариант, легко умещается в кармашке чехла, меньше потребляет. Но очень желателен переходник под конкретный ствол. Хорош для природы, от освещения не зависит. Если зафиксировать переходник на стволе, можно прицельно стрелять вместе с ним. Для со2 лучше не брать — хоть и есть программное переключение, но если пневма сильно «плюется» прибор может глючить и врать. Рамочный подходит обладателям большого арсенала — не нужно делать кучу переходников. Отлично подходит для со2. Есть разъем под внешнее питание, то есть хорош для домашнего отстрела или рядом с машиной. С учетом брони, можно без риска мерить скорость на разной дистанции, а с доп. экраном — еще и оперативно видеть результаты. Большой рамочный аналогичен малому рамочному, но имеет бОльший спектр возможностей. Подходит для стационарного использования с питанием от сети и практически для любого оружия, как пневматического, так и огнестрельного. Также есть автономное питание от 8 батарей АА. В отличии от «малого брата», встроенный индикатор — фронтальный. Плюс также имеется возможность установки съемного доп. экрана. Usb-адаптер — позволяет одним нажатием за доли секунды перенести все данные с прибора на ПК, для последующего анализа. Полезен для настройки безредукторной PCP, чтобы вручную не переносить сотни замеров. Подходит для первых двух приборов, большой рамочный его уже содержит в себе. Для заказа писал автору на почту (http://forum.guns.ru/forummessage/25/954640-0.html там тоже самое), переводил на карту Сбербанка. Переходник отдельно оплачивается +250 р. Доставка почтой России, в пакете 1й класс. В несколько слоев пупырки замотан пакет: Комплект включает в себя сам прибор, штекер с выведенными проводками под внешнее питание и подробную инструкцию на формате А4 (батарея не входит). Дополнительно приобретаются: переходник из копролона (на модер или ствол), блок питания, usb-адаптер. У кого есть доступ к токарке — переходник проблемой не будет. Ко мне попала обновленная модель хронографа 58я.Отличия от 57й моделиВ прежних моделях требовалась периодическая настройка чувствительности, так как датчики периодически загрязняются и чувствительность постоянно повышалась, вплоть до того что прибор начинал моргать постоянно, срабатывая без выстрела. В новой модели такой проблемы нет и периодически подстраивать ничего не нужно. Еще пока в новых моделях отсутствует звуковое сопровождение нажатия кнопок, а также звуковая сигнализация при простое. Весной в новых приборах звук снова появится.Функционал устройства: — скорость от 1 до 999 м/с — конвертер скорости в энергию (от 0.1 до 999 Дж) — возможность задания массы пули, от 0,01 до 99,9г (требуется для правильного конвертирования скорости в энергию) — память на 150 выстрелов (последние 78 из них — энергонезависимые, не теряются при выключении) — отображение порядкового номера каждого выстрела — средняя скорость и средняя мощность. — возможность удаления как выборочно, так и всех результатов разом — измерение очереди (средняя скорострельность от 20 до 9999 выстрелов/мин + скорость каждой пули). — возможность программной калибровки (ручная/автоматическая) — передача данных на ПК, с помощью программы Миронова (требуется USB-адаптер) — программное переключение режимов воздух/со2 (если баллончик новый или газ слишком плотный — может не мерить, для газобаллонников больше подходит Хрон-103) — звуковая сигнализация при долгом простое, с регулировкой времени ожидания — спец.функция (занижение скорости в разы) Особенности: — работает при любом освещении — имеется индикатор разряда батареи — погрешность прибора не превышает 1% — возможность регулировки чувствительности датчиков. Инструкцию лучше почитать перед использованием (а не как обычно). Выставить нужный режим в зависимости от типа пневматики СО2 или О2Мой режим и выставить массу пули, чтобы показывал еще и дульную энергию в джоулях. Для СО2 пневматики лучше конечно рамочный хронограф и то стрелять через газетку, что бы отсечь струю газа. Так же показывает: среднюю скорость, среднюю энергию, есть измерение скорострельности. А так же имеется функция занижения показаний. Настройка чувствительности и калибровка тоже есть, но будем надеется, не понадобится. Размеры Трубка Ф14х18мм (стенка 2мм) обтянута черной термоусадкой.Заглянем туда Весит 178 г., легко влезает в карман рюкзакаДополнительная информация Питание — от батарейки крона (под съемной крышечкой), либо от внешнего источника питания 8-20В (посредством разъема DC 1,4х3,5, в комплекте имеется штекер с уже выведенными проводками), потребление — 55мА. Проверяем возможность работы от внешнего блока питания: От 6В горит лампочка низкого заряда батареи. Обзор без вскрытия, не обзор Виден стаб 7805, кварц и микроконтроллер ATmega8A. Схема автором не разглашается. На винтовке, видно что переходнику мешает конец резервуара. На винтовке с доработанным переходником.Тест скорости разными пулями: JSB Exact Jumbo 5,5 мм 1, 03 г — 27,0 м/с JSB Straton Jumbo 5,5 мм 1, 03г — 26,8 м/с JSB Straton Jumbo Monster 5,5 мм 1, 654 г — 22,4 м/с Винтовка VL-12.Ссылка на инструкцию в формате wordИнструкция в картинках.

Кстати почему только для пневматикивот цитата изготовителя: «Уже не раз писал — хронографы предназначены для пневматики. Измерение огнестрела я не гарантирую. Стандартные настройки не подходят, нужно подбирать. Возможно будет достаточно просто переключить в режим со2, надо пробовать, у меня такой возможности нет. Те огнестрельщики, кто заказывал приборы, к сожалению так и не отписались, удалось ли им настроить. К тому же окно рамочника внутри всего 56х56, а с броней так и вообще 53х53. Попасть из огнестрела с метра не просто, а ближе есть риск спалить датчики. Про надульный хронограф даже речи не идет.» Видео замера скорости (не мое): Плюсы: легкий, компактный, функциональный. Минусы: Для владельцев обширного арсенала — на каждый ствол нужен переходник. Спасибо за внимание! Метких выстрелов!Фильтр

Показывать:
мелкие значки
крупные значки

Сортировать по:
популярности
цене
названию

Показывать:
таблицей
списком

ХИТХронограф АСС 0015

Размеры (мм)150 х 70 х 110Раб. диапазон (м/с)15-999Тип конструкциирамочныйСкоростр-ть (в/мин)20-999Вычисл. энергии (Дж)0,1-999Материалпластик/металлХронограф АСС 0013

Размеры (мм)150 х 70 х 110Раб. диапазон (м/с)5-999Тип конструкциирамочныйСкоростр-ть (в/мин)20-999Вычисл. энергии (Дж)0,1-999Материалпластик/металлХронограф АСС 0022 «Стрелец»

Размеры (мм)193 х 113 х 140Раб. диапазон (м/с)15-3000Тип конструкциирамочныйСкоростр-ть (в/мин)20-3000Материалпластик/металлХронограф X3300-R

Размеры (мм)130x93x40Раб. диапазон (м/с)15 — 800Тип конструкциинадульныйСкоростр-ть (в/мин)0 — 3600Вычисл. энергии (Дж)0 — 500Материалпластик/металлХронограф рамочный CHRONY

Размеры (мм)58 см х 37 см х 47 смРаб. диапазон (м/с)10-2134Тип конструкциирамочныйСкоростр-ть (в/мин)20-1000Материалпластик/металлХронограф АСС 0014

Размеры (мм)150 х 70 х 110Раб. диапазон (м/с)15-999Тип конструкциирамочныйСкоростр-ть (в/мин)20-999Вычисл. энергии (Дж)0,1-999Материалпластик/металлХИТХронограф E9800-X

Размеры (мм)98x98x43Раб. диапазон (м/с)15-800Тип конструкциинадульныйСкоростр-ть (в/мин)0-3600Вычисл. энергии (Дж)0-500Материалпластик/металлХИТХронограф 1M (Speed Shot HR1)

Размеры (мм)90х145х180Раб. диапазон (м/с)1,5-980Тип конструкциирамочныйСкоростр-ть (в/мин)0,3-999МатериалпластикХронограф BETA SHOOTING CHRONY

Размеры (мм)90 х 105 х 70Раб. диапазон (м/с)10-2134Тип конструкцииантенного типаСкоростр-ть (в/мин)100-9999Материалпластик/металлХронограф наствольный XCORTECH X3200

Размеры (мм)115 х 100 х 50Раб. диапазон (м/с)10-400Тип конструкциинадульныйСкоростр-ть (в/мин)100-9999Вычисл. энергии (Дж)0,1-999Материалпластик/металлХронограф ИБХ-741

Размеры (мм)105 х 60 х 23Раб. диапазон (м/с)10-550Тип конструкциинадульныйСкоростр-ть (в/мин)100-9999Материалпластик/металлХронограф АСС 0012 «Стрелок-2»

Размеры (мм)150 х 70 х 110Раб. диапазон (м/с)1,5 – 1000Тип конструкциирамочныйСкоростр-ть (в/мин)20-1000Материалпластик/металлХронограф АСС 0011 «Стрелок»

Размеры (мм)150 х 70 х 110Раб. диапазон (м/с)1,5 – 1000Тип конструкциирамочныйСкоростр-ть (в/мин)20-1000Материалпластик/металлХронограф ИБХ-713

Размеры (мм)150x110x70Раб. диапазон (м/с)1-750Тип конструкциирамочныйСкоростр-ть (в/мин)20-3000Материалпластик/металлХронограф ИБХ-716

Размеры (мм)150x110x70Раб. диапазон (м/с)1-2000Тип конструкциирамочныйСкоростр-ть (в/мин)20-3000Материалпластик/металлХронограф АСС 0021 «Стрелец»

Размеры (мм)193 х 113 х 140Раб. диапазон (м/с)15 – 3000Тип конструкциирамочныйСкоростр-ть (в/мин)20-3000Материалпластик/металлХронограф CHRONY GREEN M-1

Размеры (мм)58 х 37 х 47Раб. диапазон (м/с)10 — 2134Тип конструкцииантенного типаСкоростр-ть (в/мин)100-9999Материалпластик/металлХронограф CHRONY ALPHA, Red

Размеры (мм)370х370Раб. диапазон (м/с)10-2134Тип конструкцииантенного типаСкоростр-ть (в/мин)100-9999Материалпластик/металл

Хронограф используется для определения начальной скорости пули. Он позволяет определить мощность пневматической винтовки или пистолета, подобрать к ним оптимальный тип пуль, сверить характеристики до и после модернизации, а также составить таблицу баллистических поправок.

Существуют две основные группы хронографов для пневматики:

Рамочные. Представляют собой открытую конструкцию достаточно больших размеров. Скорость пули определяется по времени прохождения расстояния между передней и задней рамкой. Рамочные модели отличаются универсальностью. С их помощью можно тестировать не только пневматику, но и огнестрел, луки, арбалеты.
Наствольные. Эти хронографы крепятся к стволу винтовки. Конструктивно состоят из металлической или пластиковой трубки с корпусом прибора. Отличаются небольшими размерами и удобством использования в полевых условиях. Для крепления на конкретную модель винтовки может потребоваться специальный переходник. Наствольные устройства не подходят для СО2, поскольку вылетающие газы вносят серьезную погрешность в измерения.

Интернет-магазин Diada-Arms представляет большое количество моделей рамочных и наствольных хронографов для пневматики. Максимальный рабочий диапазон измеряемых скоростей составляет от 1,5 до 1000 м/с. Вычисление энергии выстрела осуществляется до значения 999 Дж, а частоты — до 9999 выстрелов в минуту.
