Hyundai HY-110. 5″ GPS навигатор с AV-IN, FM модулятором и 4GB памяти на борту

Для чего в китайских GPS навигаторах гнездо AV-IN

Архив в категории: Техническая информация

Для чего в китайских GPSнавигаторах гнездо AV–IN

Довольно часто мы получаем вопросы от наших клиентов, требующие обстоятельного ответа. Вот и сейчас, через контактную форму пришёл довольно интересный вопрос. Покупатель спрашивает: “Для чего в китайских навигаторах имеется гнездо AV-IN?”

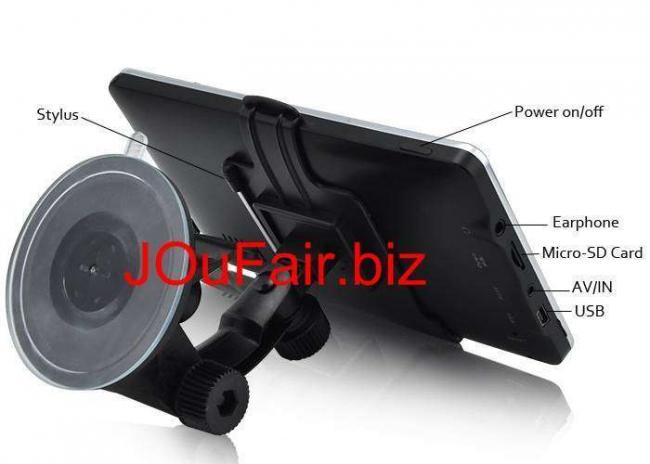

Напомним, что такое гнездо находится в корпусе. Как оно выглядит, вы можете посмотреть на картинке (при нажатии изображение увеличивается).

Из-за того, что количество моделей, имеющих гнездо AV-IN, прямо скажем, невелико по сравнению с навигаторами, лишёнными данной опции, многие игнорируют информацию об этом гнезде. А зря… Покупатели даже не подозревают о пользе, которую можно извлечь, приобретая в Китае навигатор с гнездом AV-IN.

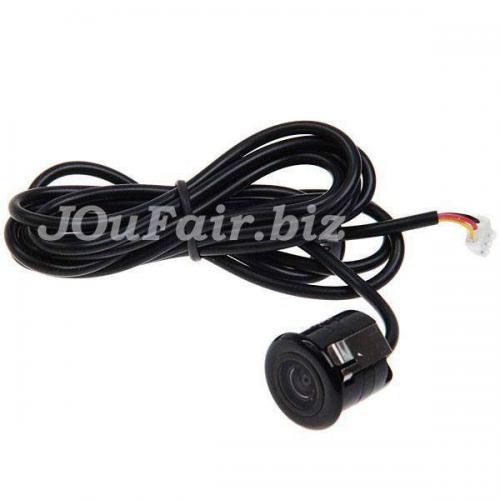

Итак, для чего всё-таки производители размещают в корпусе ещё одно технологическое отверстие? Прежде всего – для подключения к навигатору камеры заднего вида. В основном – для камеры обычной, проводной.

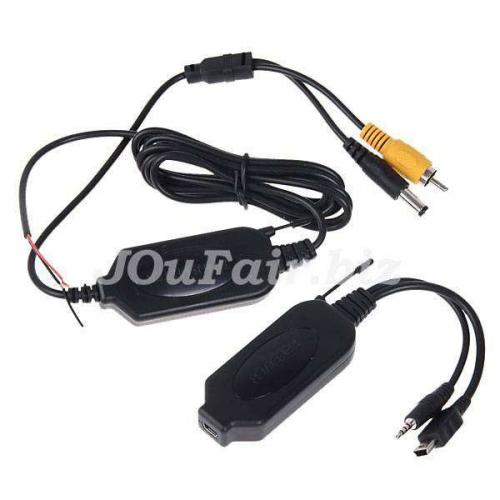

Но в последнее время на китайских выставках и ярмарках стали встречаться и модели с поддержкой беспроводной камеры. Идея состоит в том, чтобы при движении задним ходом на дисплее водитель мог видеть то, что творится позади и с боков автомобиля. При этом, ваши расходы, если сравнивать с приобретением и установкой мультимедийной панели, встраиваемой в автомобиль вместо штатной, сокращаются примерно в два-три раза. Ведь даже в полной комплектации стоимость китайского GPS навигатора с камерой заднего вида редко превышает 200 долларов.

Что интересно, гнездо AV-IN не так уж часто встретишь в изделиях с мировым именем, что ещё раз свидетельствует о том, что китайские производители выбрали верный путь. Оснащая свои навигаторы “по полной программе”, они не только потеснили своих именитых конкурентов, но и предложили пользователям прекрасно выполненные устройства по более разумной цене.

Так что, дорогие друзья, если вы заметили, что в китайском GPS навигаторе есть гнездо AV-IN, то не раздумывая делайте покупку (если параметры устройства вас устраивают). Пусть даже в комплекте и не будет камеры, главное – наличие разъёма. Если вы и не планируете использовать эту опцию незамедлительно, купить камеру заднего вида для навигатора можно и позже. 🙂

© JouFair.biz | ChinaTrader – лучшие товары с китайских торговых ярмарок

‘center’, ‘clear’ => », ‘margin_top’ => », ‘margin_bottom’ => », ‘padding_top’ => », ‘padding_bottom’ => »), array(), array()) —>

В старых телевизорах, производимых ещё до 2000-х годов, в 90% случаев был только RF-порт для подключения антенного кабеля. Подключить к нему даже видеомагнитофон порой было затруднительно.

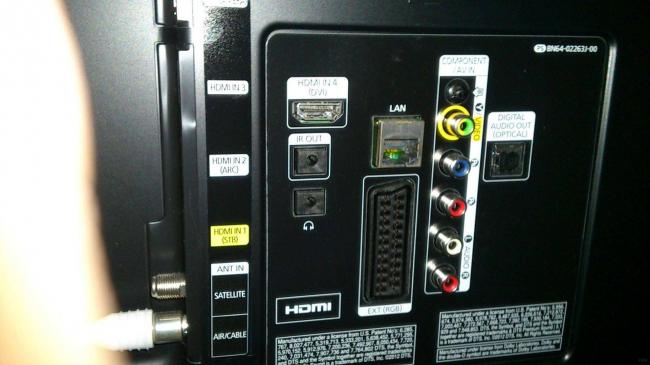

В современных же TV портов для ввода/вывода данных масса, обычному пользователю порой в них разобраться затруднительно. Какие же бывают разъемы телевизора и для чего каждый из них используется?

Распространенные входы

Практически во всех телевизорах, выпущенных с 2010 года, представлены следующие порты:

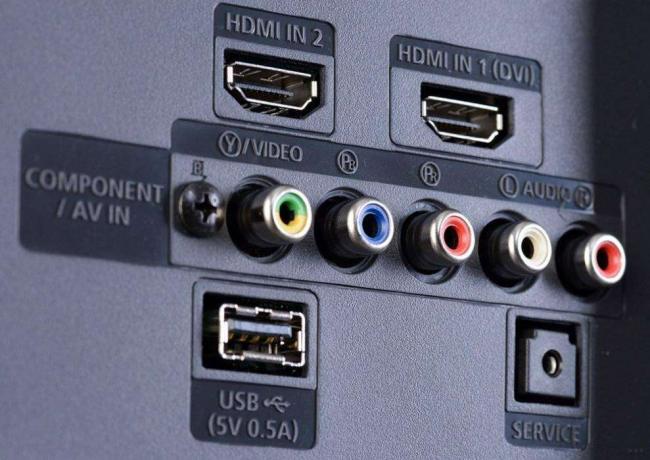

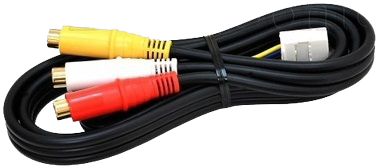

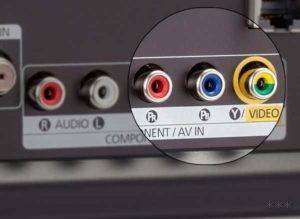

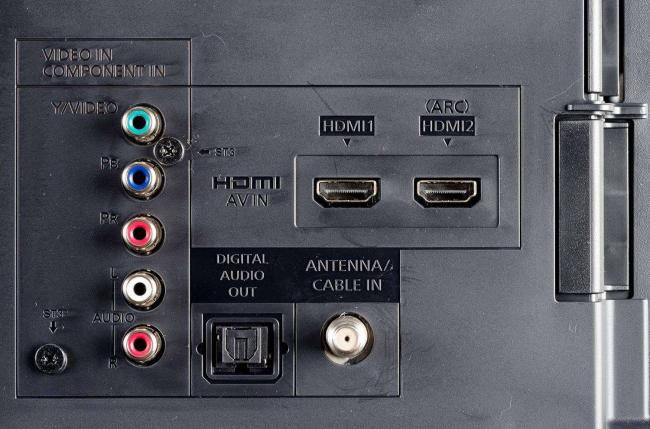

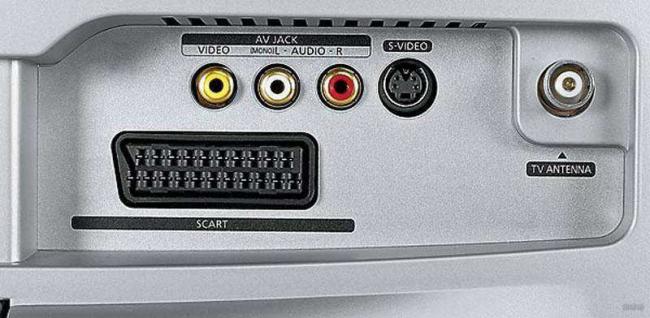

1. AV (композитный). Используется для ввода-вывода аналогового видео- и аудиосигнала. Представлен парой или тройкой коннекторов «под тюльпан», чаще обозначаются желтым и белым цветом (желтый – это Video-сигнал, белый и красный – Audio-сигнал). Данный вход активно применялся в старой технике, включая DVD-плееры, спутниковые ресиверы. Сейчас практически не используется, так как передаваемое изображение через такой порт имеет низкое разрешение.

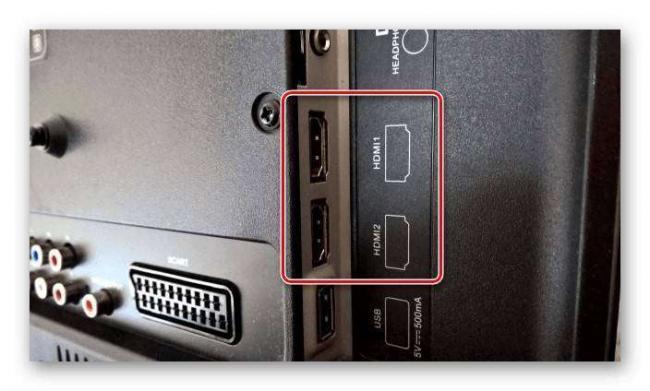

1. HDMI. Применяется для ввода-вывода цифрового изображения в высоком разрешении (вплоть до 4К 60FPS), а также аудио-сигнала (с поддержкой многоканальных систем вплоть до 12.1). Есть несколько спецификаций данного порта, которые различаются между собой только максимально допустимым разрешением вводимого/выводимого изображения. Один из самых распространенных вариантов подключения телевизора к видеоисточнику. Сейчас через разъем HDMI к телевизору подключаются игровые приставки, медиа проигрыватели, современные спутниковые ресиверы, компьютеры, ноутбуки и даже некоторые смартфоны (у которых имеется MicroHDMI или MiniHDMI порт).

1. Component (YPrPb, компонентный). Порт для ввода-вывода цифрового изображения в высоком разрешении (до FullHD 1080p). Кабель разделен на 3 провода с выходами «под тюльпан», чаще всего обозначаются красным, синим и зеленым цветом (по каждому из портов передается один цвет в цифровом формате). Сейчас редко используется, так как у него есть ограничения по максимальному разрешению выводимого изображения.

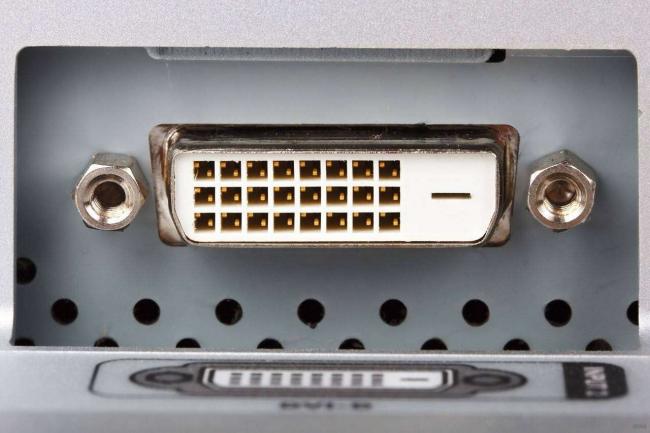

1. DVI. Применяется для ввода-вывода цифрового или аналогового изображения в высоком разрешении. Аудио-сигнал не передает. Чаще этот коннектор используется для подключения TV в качестве монитора для компьютера или ноутбука (в которых имеется соответствующий выход).

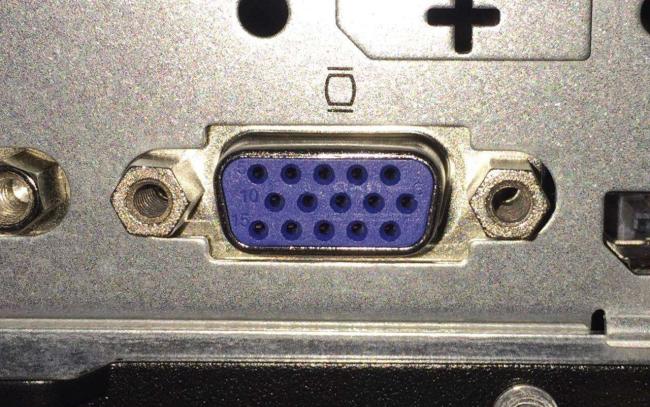

1. VGA. Применяется для ввода-вывода аналогового изображения в высоком разрешении. Позволяет подключить телевизор в качестве монитора к ПК или ноутбуку.

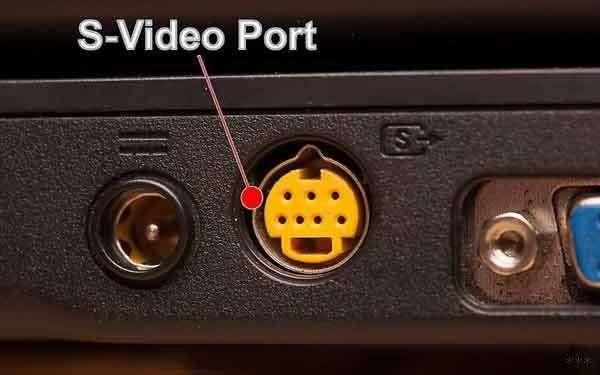

1. S-Video. Унифицированный разъем для передачи аналогового изображения (разделение сигналов такое же, как у AV композитного). Сейчас практически не используется. Встречается в старых DVD-проигрывателях, спутниковых ресиверах.

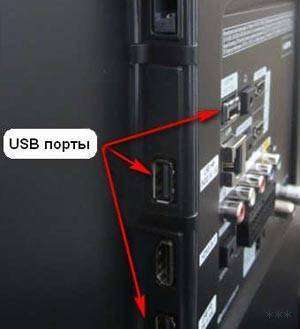

1. USB. Порт для обмена данными. К нему можно подключить USB-накопитель, внешний жесткий диск, в некоторых телевизорах есть ещё поддержка Wi-Fi-адаптеров с USB. Сейчас нередко вместе с USB также имеются порты для подключения карт памяти (там спецификация соединения такая же, как в USB).

1. RF. Антенный вход (аналоговый). Бывает нескольких разновидностей, всего их 13 (отличаются разделением входящего сигнала). Вся их группа именуется как IEC75.

1. SCART. Ранее использовался для передачи изображения высокой четкости (в цифровом или аналоговом формате). Но имеет низкое предельное разрешение. В старых DVD-проигрывателях и спутниковых ресиверах именно через SCART можно было получить картинку самого высокого доступного качества. Сейчас практически не используется.

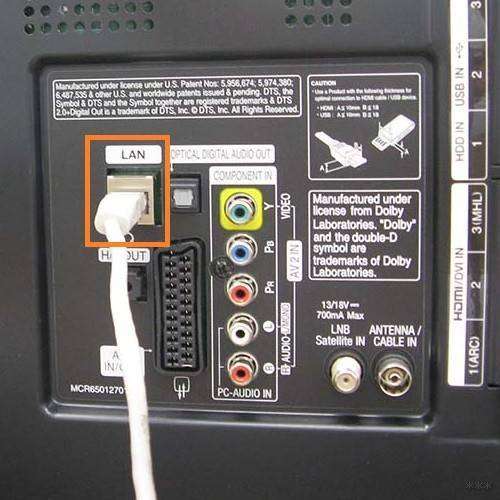

1. LAN. Встречается в смарт-телевизорах. Используется для подключения RJ-45 кабеля для передачи интернет-данных. Актуальный вариант, если поддержки Wi-Fi в телевизоре нет.

В следующем видео полный обзор всех интерфейсов, разъемов и кабелей:

В редких случаях можно встретить следующие входы в телевизоре (специализированные):

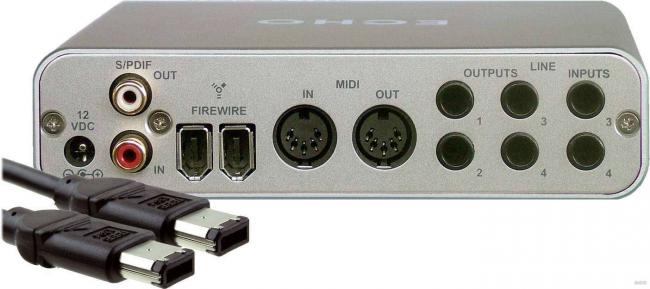

1. FireWire. Универсальный порт для передачи данных/изображения. Через него чаще всего подключаются видеокамеры, некоторые модели фотоаппаратов. Также в свое время был распространен в ноутбуках.

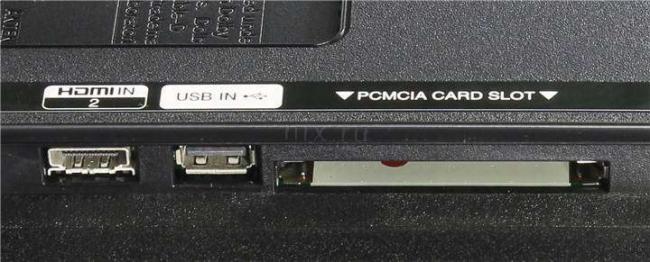

1. PCMCIA. Использовался для подключения специальных адаптеров или карт памяти. В некоторых моделях применяется более новая спецификация PCMCIA – ExpressCard.

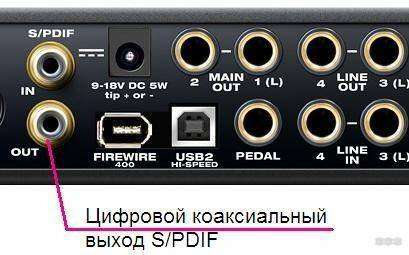

1. SPIDF. Оптический канал для передачи высококачественного звука. До появления HDMI это был единственный вариант получения хорошего многоканального звука без сжатия или конвертации. Также используется для подключения некоторых акустических систем.

Указанный перечень коннекторов (разъемов в телевизоре) преимущественно актуален для стран Европы. В Японии, Корее нередко выпускаются модели TV с проприетарными разъемами, то есть которые больше нигде не встречаются.

Итого, в современных телевизорах портов действительно достаточно много. Зато их наличие обеспечивает возможность легко и быстро подключить к TV и компьютер, и игровую приставку, и акустическую систему любого класса, и даже старый DVD-проигрыватель.

1. Переходник AV-inЕсть в интернете много бизнесменов, которые продают переходник для видео-входа по цене от 500 до 1500. Как бы есть такие деньги, но моя практичность никогда не позволит купить 50 см провода и пару штекеров за такую сумму. 🙂Нашел в интернете распиновку видеовходов.

Распиновка разъемов iso автомагнитол

Маркировка и виды разъёмов

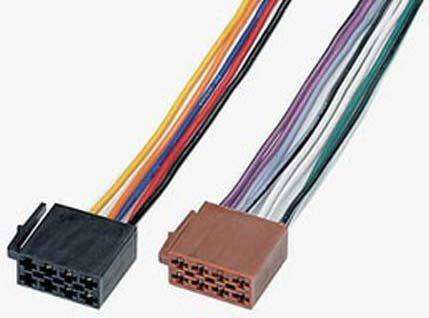

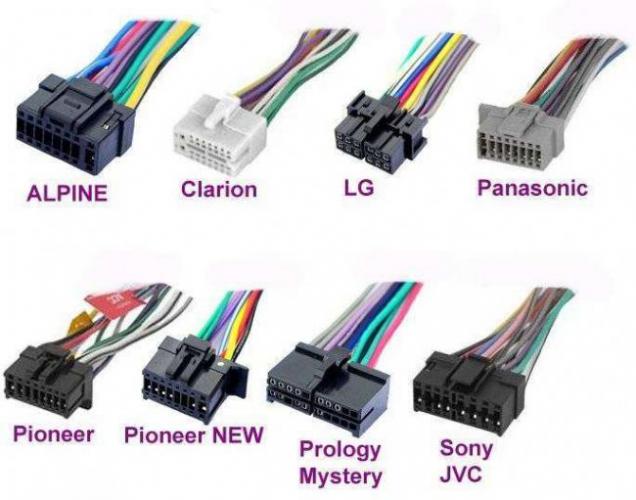

На ваш немой вопрос о том, какие бывают разъемы в автомагнитолах должен ответить, что большая часть современных автомагнитол оборудуются двумя стандартными разъёмами обозначающимися аббревиатурой «ISO». Каждый из этих разъёмов выполнен как восьмиконтактный прямоугольный штекер, иногда же их объединяют в один корпус (смотри фото).

Распиновка разъема iso автомагнитолы

Один из разъёмов несет в себе «силовые» цепи, то есть к нему подключаются источники потребления тока, и обозначается на схемах как разъём под литерой «А» и окрашен в коричневый цвет.Второй же разъём предназначается для подключения акустической системы автомобиля, иначе говоря, динамиков. В отличие от предыдущего его выполняют в чёрном цвете и обозначают на схемах принципиальных электрических как разъём «В».

Какие разъемы бывают у автомагнитол

• «Сколхозить», а именно обрезать нестандартный штекер и внахлёст примотать провода, что «есть не совсем хорошо», так как со временем скрутка от окисления/тряски разболтается и в лучшем случае придётся проделывать всю работу заново с одновременной заменой предохранителей.

Читать дальше:  Пежо 308 фото багажника

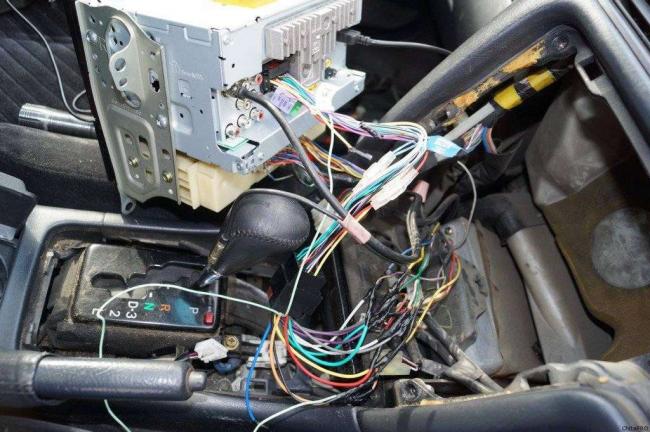

Распиновка iso разъемов автомагнитол

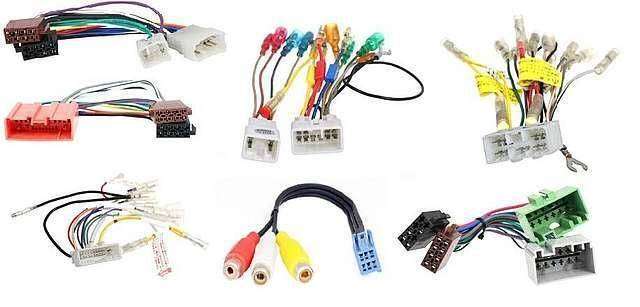

• Приобрести переходник (цена которого ни в коем разе рядом не стояла с тем объёмом работ, который включает в себя вышеописанный способ) и без каких-либо проблем, чинно/благородно, соединить автомагнитолу с другими элементами акустической схемы вашего автомобиля.

Выбор переходников на данный момент огромен, и каких-либо неприятностей в применении этого разнообразия возникнуть просто физически не может.

Распиновка iso разъема автомагнитолы

Распиновка стандартного евроразъёма

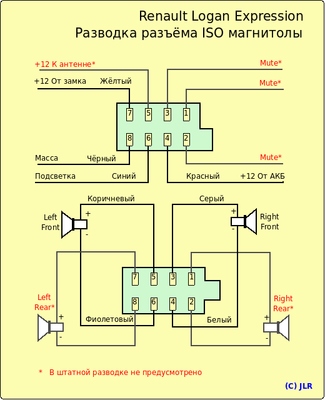

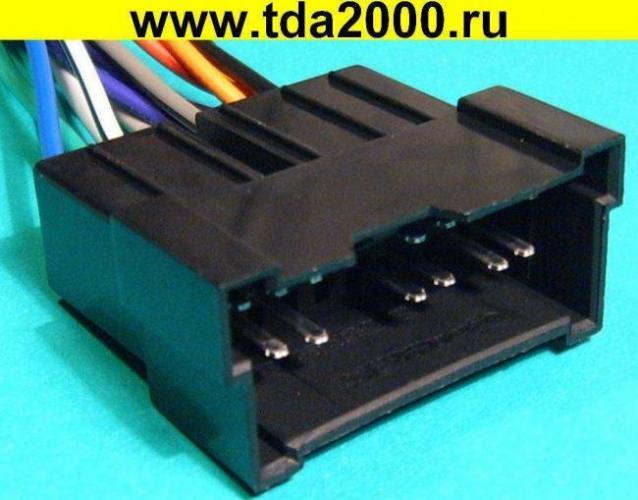

Рассмотрим распиновку евроразъёма на стандартном штекере ISO — 10478

Верхний силовой разъём «А»

Как уже упоминалось, данный штекер соединяет между собой источники и потребителей электрического тока бортовой сети автомобиля.

• Разъёмы №1, №2, №3 и №6 по умолчанию в схеме бюджетной автомагнитолы редко когда задействуются. Чаще всего их используют для подключения дополнительных функций в более профессиональных версиях головного устройства, которые значительно повышают комфортность современного автомобиля, при этом цвета проводов могут быть выполнены в различных цветовых вариациях.

Например, среди дополнительного функционала можно выделить такие как:

1. выход «ANT», который применяется в тех случаях, когда в автомобиле установлена выдвижная автоматическая антенна;
2. «REMOTE», позволяющий подключить к автомагнитоле внешние усилители, а это значит, и увеличить количество подключаемых динамиков (актуально для автомобилей с большим салоном, так как в маленьком салоне большое количество динамиков создаёт большую нагрузку на органы слуха, что чревато негативными последствиями);
3. опцию «ILLUMINATION», которая автоматически, в зависимости от скорости движения автомобиля, управляет световой сигнализацией автомагнитолы – при большей скорости яркость дисплея снижается и не отвлекает водителя от процесса управления транспортным средством, при остановке же автомобиля она возвращается к своим начальным параметрам, что в значительной степени влияет на безопасность дорожного движения;
4. а так же очень распространённая в настоящее время опция «MUTE», которая включается в случаях использования подключенного к акустической системе автомобиля мобильного устройства – при прохождении сигнала приёма/вызова автомагнитола автоматически задействует данный выход, что ведёт к убавлению громкости звучащей музыки или же к полному отключению звука автомагнитолы;

• Контакт под номером четыре (обозначается на электрических схемах как «А4») отвечает за включение всей акустической системы автомобиля. Через отдельный предохранитель, этот жёлтый провод подключается к клемме замка зажигания и уже от него запитывается от аккумуляторной батареи.

Читать дальше:  Картинки по ремонту автомобилей

Организация подключения автомагнитолы по такой схеме гарантировано защищает аккумулятор от несанкционированного разряда, так как включение автомагнитолы возможно лишь при повороте ключа в замке зажигания.

Справка. Необходимость такого рода подключения возникла вследствие того, что каскады акустической автомобильной системы продолжают потреблять электрическую энергию даже в отключенном состоянии, что очень часто приводило к разрядке аккумулятора.

• Пятый провод (А5) синего цвета отвечает за подключение автомобильной антенны. Рассчитан он на максимальный выходной ток в 300 микроампер и при превышении данного значения большая сила тока могут выйти из строя не только выходные усилительные каскады, но и сама автомагнитола в целом;
• Контакт с позиционным обозначением «А7» красного цвета отвечает за доставку напряжения к энергозависимой памяти автомагнитолы. Это значит, что если случайно его отключить, то произойдёт сброс/обнуление всех параметров устройства к заводским настройкам. Напряжение на этом проводе – 12 вольт;
• Ну и последний провод данного разъёма проходящий в чёрной изоляции (А8), как вы уже наверное догадались, отвечает за подключение устройства к массе автомобиля.

Нижний акустический разъём «В»

Как уже упоминалось через разъём «В» подключается вся остальная периферия автомобильной акустической системы, то есть динамики. Распиновка евроразъема автомагнитолы под литерой «В» выглядит следующим образом (смотри предыдущее фото):

Основная часть автомагнитол изначально рассчитана на подключение четырёх каналов, для чего используется восемь проводов (по два на каждый динамик).

Внимание! Правильная «располюсовка» канала играет не последнюю роль в качестве звучания вашей акустической системы. Конечно же, если вы перепутаете провода и подсоедините динамик неправильно, с ним ничего страшного не произойдёт, но вся акустическая система начнёт работать в нештатном режиме – не правильно подключённый динамик будет работать в противофазе и весь звуковой «коллаж» будет испорчен.

Распиновка разъема iso автомагнитолы своими руками

Совет! Элементы акустической системы автомобиля должны подключаться проводами имеющими минимальное сечение в 1,5-2 миллиметра. При этом на силовых линиях должны использоваться провода с наибольшим сечением, провода с меньшим сечением использовать не разрешается, так как это может не только испортить звучание, но и может привести к полному отказу в работе всей системы в целом.

Данная информация позволяет понять саму основу распиновки евроразъёмов современных автомагнитол, что позволяет выполнить установку практически любого акустического устройства практически в любой автомобиль, не обладая при этом какими-либо специальными знаниями.Но так же не стоит и забывать и про осторожность, особенно когда вы имеете дело с нестандартными разъёмами и оборудованием/автомобилями давно снятыми с производства, а тем более бывшими в употреблении. При «сложных» подключениях я настоятельно рекомендую вам пользоваться для «прозвонки» электрических цепей и последующей «коммутации» тестерами и мультиметром.

Читать дальше:  Сколько весит туарег 2014

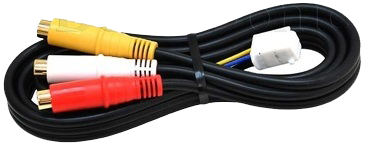

AV разъем используется для подключения дополнительных видео-источников к штатным автомагнитолам или ТВ-тюнерам. Например: Камеры заднего хода или переднего хода, DVD-проигрывателей, ТВ-тюнеров, камер обгона и т.д. Источник сигнала на входе, для подключения к Японским штатным магнитоламдисплеямтюнерам должен иметь формат цветопередачи NTSC

NTSC — система цветного аналогового телевидения, принятая в США, Японии, Южной Корее и некоторых других азиатских странах.

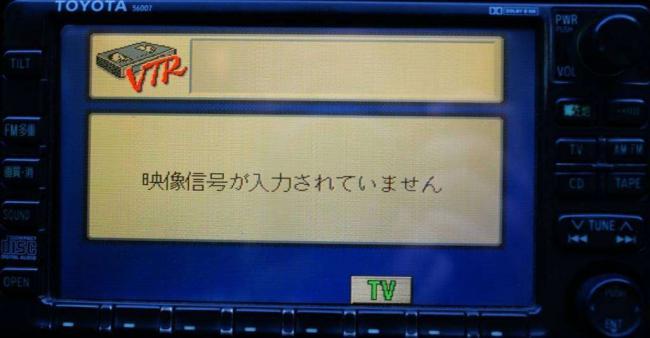

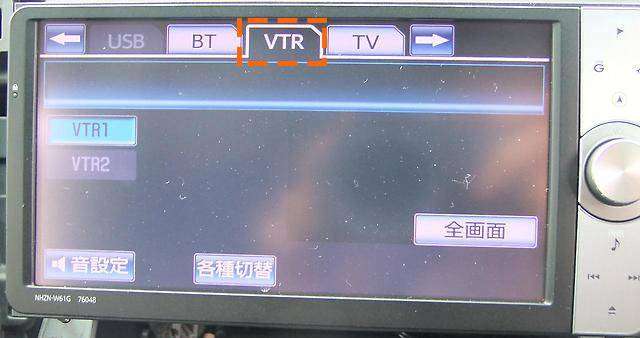

После активации штатного видео входа обычно в меню автомагнитолы активируется новый пункт меню называемый VTR

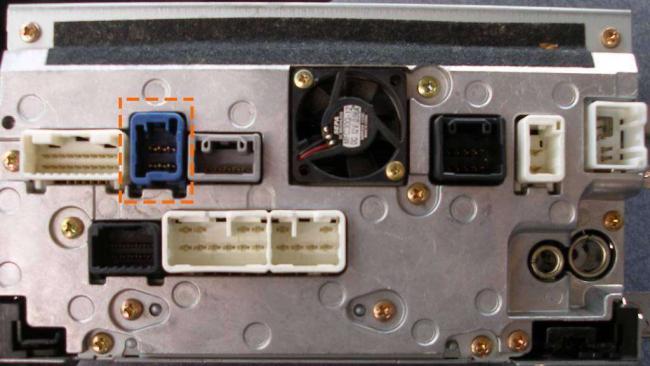

В большинстве случаев c автомобилями Toyota произведенными для Японского рынка — AV разъем может быть двух типов 6-ти и 7-ми -пиновый. 7-ми пиновый разъем обычно устанавливался на автомобили в период с 1996 по 2002 годы. После 2002 года устанавливался 6-ти пиновый разъем нового образца.

Примеры видео входов на головных устройствах

[tableET colw > Разъем,Распиновка,Кабель активации ,1 — Вход видео (+)

2 — Вход аудио левого канала (+)

3 — Вход аудио правого канала (+)

6 — Активация (подключается при выключенном питании к общему проводу для активации видео-входа),MDA-AVC1,1 — не используется

5 — Вход аудио правого канала (+)

6 — Активация (подключается при выключенном питании на «массу» для активации видео-входа)

7 — Вход аудио левого канала (+),MDA-AVC2[/tableET]

Существуют так же и иные виды разъемов видео входов, для подбора по модели автомобиля, воспользуйтесь нашим каталогом

Используемые источники:

• http://www.joufair.biz/gps/dlya-chego-v-kitajskix-gps-navigatorax-gnezdo-av-in.html/
• https://wifigid.ru/raznye-sovety-po-tv/razemy-televizora
• https://dtp-avarii.ru/av-in-razem-chto-jeto-v-magnitole/
