кабельтестер Mastech MS6813

Цена: 48,79 eur

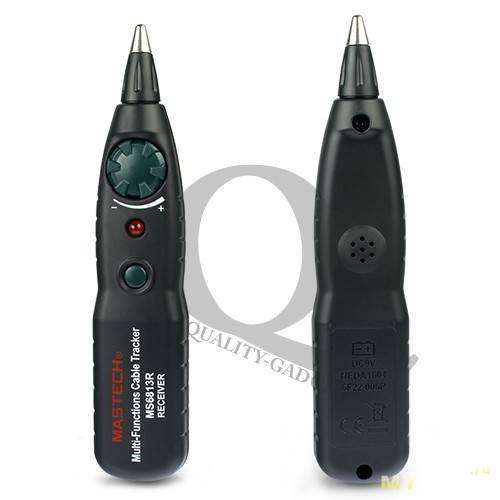

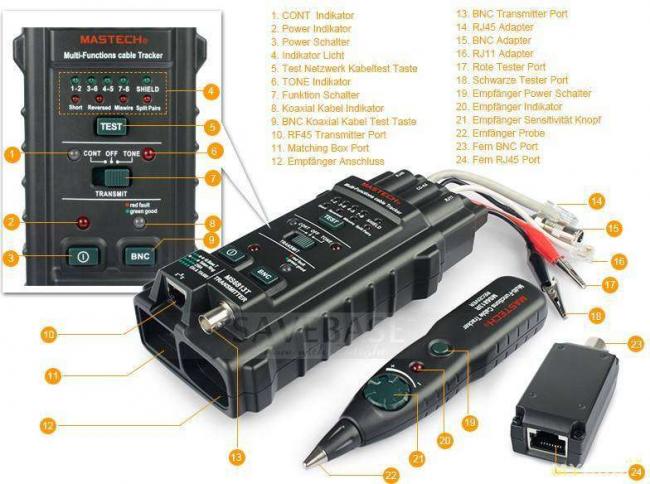

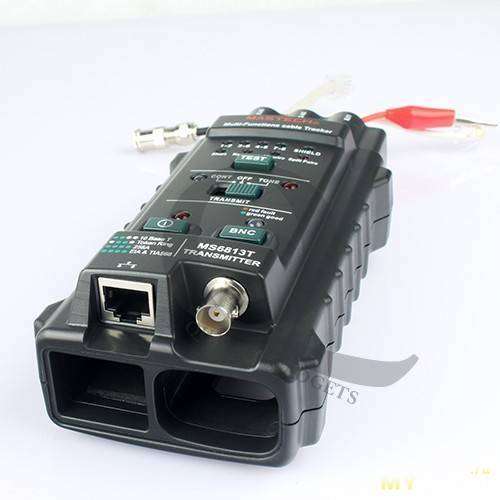

Недавно был обзор подобного тестера mysku.ru/blog/aliexpress/34487.html Однако это не очень хороший тестер с закосом под мастех. Есть настоящий мастех, который лучше этого тестера. В прошлом году он стоил чуть дешевле. Возникла задача — найти нужный кабель из 2х пучков кабелей. Причем в пучках были кабеля с одинаковой маркировкой. Тогда у меня не было такого прибора и пришлось потратить больше времени. Недавно вот была задача найти на патчпанели дырку, которая ведет в розетку в конкретной комнате. Прибор справился, но приходилось вытаскивать штекера. Но это не недостаток чутья прибора, а просто сетевой провод очень хорошо экранирован и защищен от наводок извне. Собственно прибор состоит из 3х частей: передатчика, приемника и заглушки для кабеля. Эти штуки помещаются в ниши внутри корпуса тестера и сидят довольно прочно.

Эээ, савсем красывий такой, слющай.

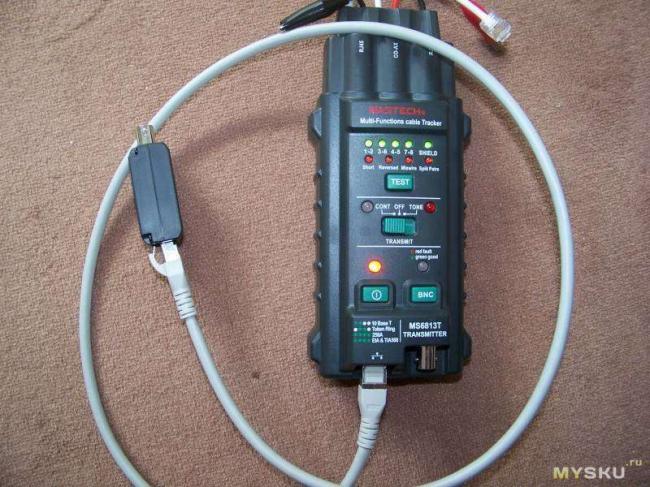

Как работает? Тестирует сетевой кабель как обычно. Для этого кабель надо воткнуть в дырку снизу и в заглушку. Так выглядит нормальный кабель 6 категории с экраном.

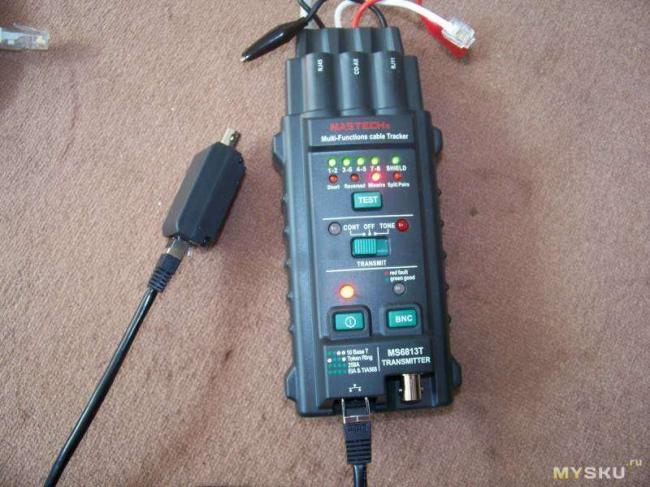

А вот тут показан cross over кабель. Раньше применялись для соединения однотипных устройств. Как-то затесался он у меня.

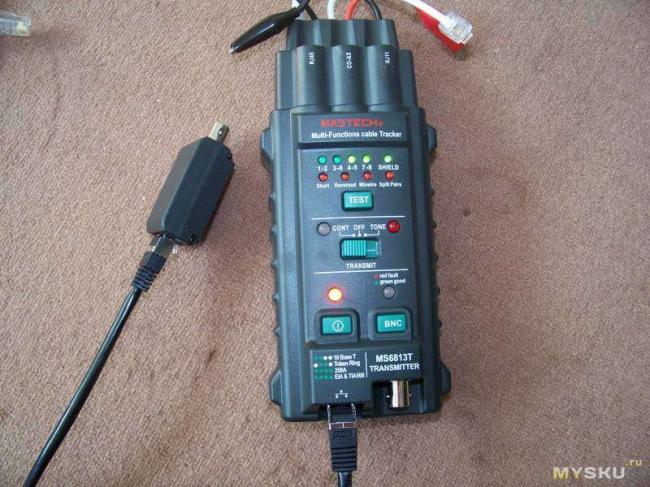

Так вот это выглядит. Оранжевый и зеленый перевернуты. Светодиод reversed означает, что 2 провода одной пары на одном конце местами поменяны. Тестирование коаксиального кабеля. Нужно одеть заглушку на второй конец и нажать кнопку bnc. Если горит красный, то кз, если зеленый — то нормально. В заглушке на этом разъеме висит просто один диод. Если при нажатии ничего не горит, то обрыв в кабеле. — Фуинкция поиска кабеля. В приборе есть вторая функция, основанная на подаче переменного тока. Кабель излучает, детектор принимает и пищит. Излучает прибор примерно 2.2кгц прямоугольник. Причем выход не просто висит на выводе контроллера, а там сделан каскад на паре транзисторов, причем второй довольно мощный. Так что кз не грозит выходом из строя контроллера. Спереди прибора есть все штекеры для подсоединения к любым типам. Тут надо только помнить, что если кабель в экране, то подключать надо черный провод к экрану, а не красный. Иначе кабель начнет излучать и наводить на соседние кабеля, которые лежат плотно друг к другу, так что диэлектрик кабеля станет как бы проводником. Либо если кабель заземлен на другом конце, то сигнал может затухнуть. Для поиска переводим переключатель transmit в режим tone. Должен гореть красный светодиод. Берем приемник и нажимаем на кнопку. Перед тестом можно убедиться в работе генератора и приемника, предварительно нажав кнопку. На максимальном чутье приемника он ловит писк на расстоянии около 20см от красного крокодила. Этим же приемником можно искать провода 50гц и по ним даже не обязательно должен течь ток (имеется в виду через нагрузку). Приемник ловит электромагнитное поле вокруг кабеля. Приемник сделан по схеме высокоомного усилителя на полевом транзисторе j113. На входе висят цепи защиты от статики. Регулятор чутья вроде бы поткнут в сток, я особо не разглядывал. Дальше идет простой усилитель lm386 с выходом на 8ом динамик. И светодиод там еще как-то подключен. Вобщем собрать вы можете такую штуку, если поищите схемы искателя скрытой проводки. Если переключатель перевести в положение const, то будет тестироваться на кз, при этом пищалка выключается и приемник больше не нужен. При кз загорается красный светодиод слева. Простая прозвонка короче. Заглушка для тестирования сетевого и коаксиальных кабелей.

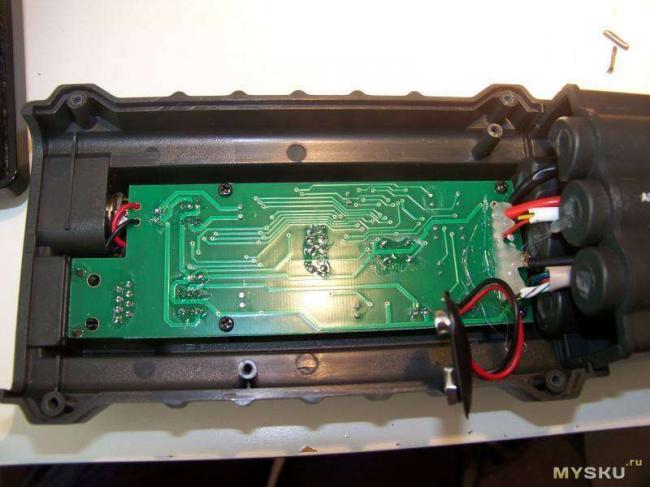

А на чем же собран сам прибор?

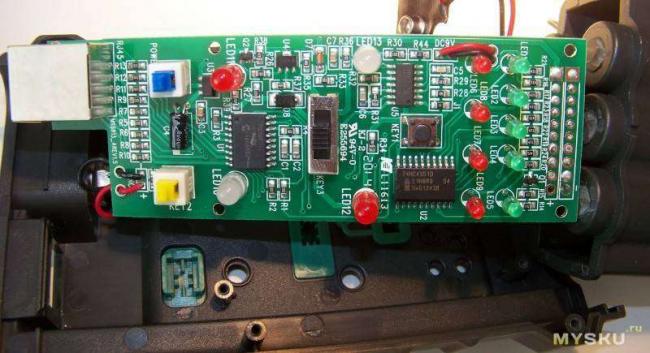

pic16f716 сам контроллер hef4069 это 6 инверторов 74hc4351 8-channel analog multiplexer/demultiplexer with latch Это такая штука типа галетного переключателя. Есть 8 контактов и 1 общий. Подавая на 3 входа мелкасхемы определенные комбинации 1 и 0 можно подключать контакты к одному общему. — В целом прибор вполне себе годный, правда цена что-то великовата для него. Один минус большой — питание от кроны.

4 456 руб.опт. 4 233 руб. Артикул (SKU): MS6813Наличие на складе:МоскваСклад — 1 шт.м. Кожуховская — будет 01.04.2020 после 16.00Спб. aСанкт-ПетербургДоставка 03.04.2020 после 12.00

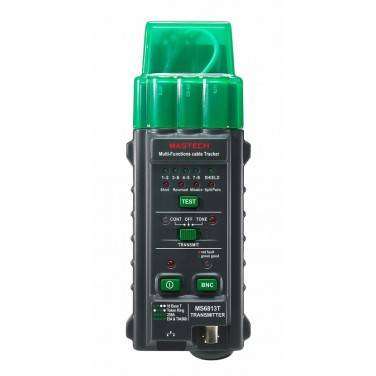

Компактный сетевой кабельный тестер-трассоискатель. В комплекте передатчик и приемник сигнала. Предназначен для поиска проводов, кабелей и определения состояния телефонной линии (свободно, занято, набор номера) без нарушения изоляции. Поиск обрыва, короткого замыкания, перекрестных, перепутанных и расщепленных пар, определение целостности изоляции. Звуковое и световое сопровождение теста. Индикация разряда батареи. Передача сигналов в выбранную сеть и трассировка кабеля. Поставляется в картонной коробке в комплекте с батареями и сумкой для хранения.
