Как починить удлинитель своими руками: причины поломки, разборка


Обидно, когда дорогой удлинитель вдруг перестает работать. Рассказываем, как его починить, даже, если произошел обрыв провода где-то под изоляцией.


Если ваш удлинитель или сетевой фильтр вышел из строя, не спешите его выбрасывать и покупать новый. Возможно он легко ремонтируется. Нужно лишь найти место повреждения, устранить его или заменить поломанную деталь новой. CHIP расскажет, как найти и починить поломку.

Наиболее частые поломки удлинителей

Условно все поломки удлинителей по локализации можно разделить на три области:

  • Неисправность провода (кабеля). Переломы и отгорания провода.
  • Неисправность вилки. Болтаются шпильки, отгорает провод на присоединении к контакту.
  • Неисправность в колодке с контактами. Выгорает пластина (редко) или ослабляются контакты.

Чаще всего переламывается или отгорает провод на присоединении к вилке или на входе в розеточную колодку. Эту неисправность легко выявить даже визуально и отремонтировать. Хуже, когда повреждение где-то внутри провода под изоляцией, и визуально этого не видно. Если у вас длинный (от 10 м и больше) катушечный или простой удлинитель, то жалко выбрасывать провод, поэтому лучше поднапрячься и отремонтировать его.

На примере обычного китайского удлинителя мы покажем, как можно отремонтировать все эти неисправности. Просто взяли то, что было под рукой — конечно, из-за 200 руб. не стоит тратить кучу времени, но, если у вас хороший удлинитель метров на 30, выбрасывать его откровенно жалко.

Поиск и ремонт поломок

Для выполнения всех манипуляций нам понадобится:

  • Вилка, провод и розеточная колодка.
  • Отвертка.
  • Пассатижи.
  • Изолента.
  • Термоусадка (можно и обойтись, если есть изолента).
  • Нож.
  • Мультиметр.
  • Три иглы.

Сначала разбираем все и определяемся с неисправностями. Как видим, вилка у нас неразборная и ее проблема лишь в том, что изначально у ее основания отгорел провод (мы предварительно обрезали сгоревший участок). В колодке с пружинами все в порядке, но на входе также отгорел провод. А вот сам провод у нас где-то переломался и нам нужно найти этот участок.neispravnost-vilki-i-provoda1.jpg

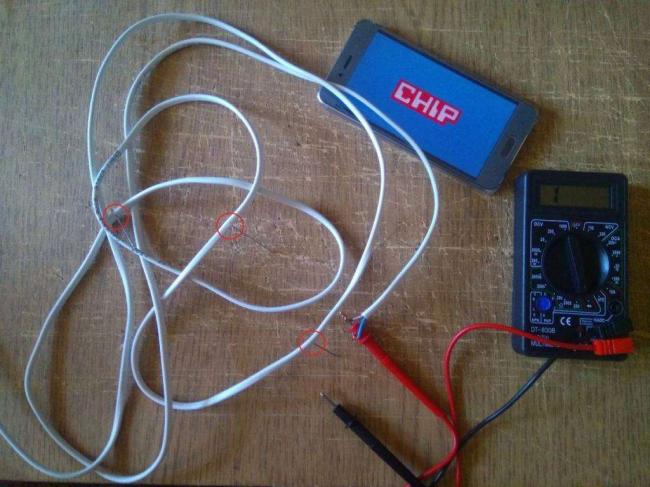

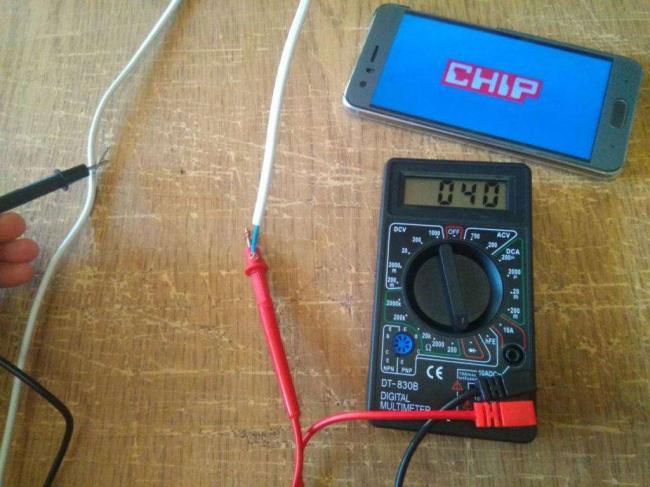

Для поиска нам понадобятся три иголки и мультиметр. Вначале с помощью режима прозвонки проверяем, какая конкретно жила не работает. В нашем случае — это коричневая жила. Теперь нам нужно найти место пробоя. Для этого мы втыкаем одну иголку в жилу посередине провода и две другие в середину «половинок» провода. Теперь с помощью мультиметра прозваниваем.

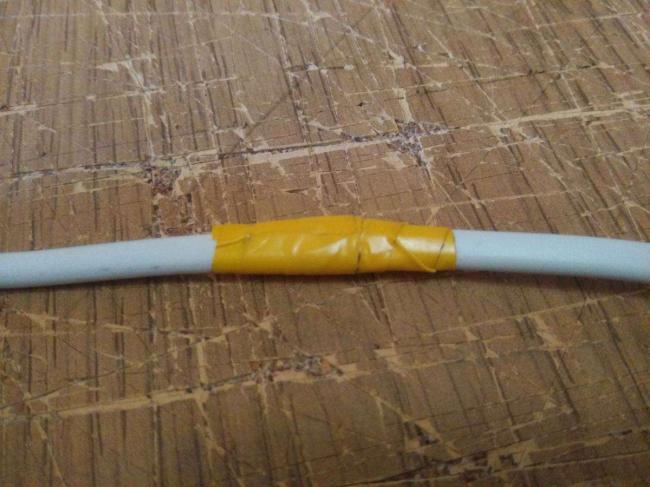

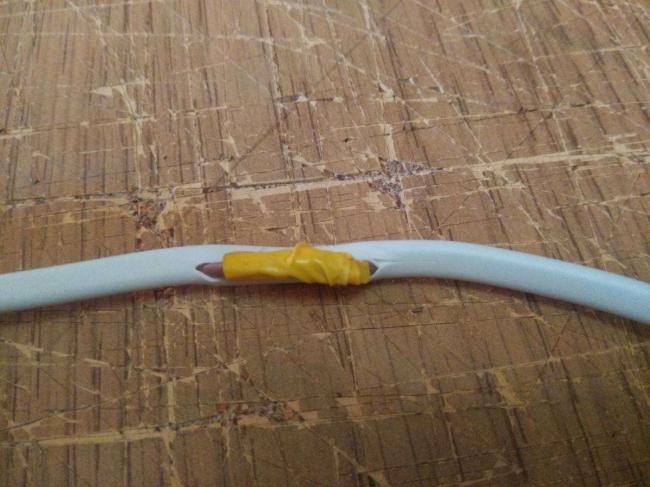

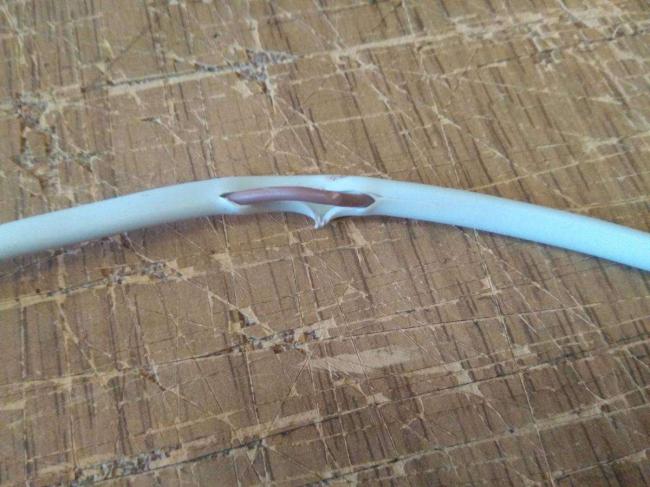

Видно, что между первой и второй иголкой потерялся контакт, а значит пробой там. Теперь вынимаем третью иголку и втыкаем между ними, и продолжаем процедуру. Так, в буквальном смысле методом «тыка», узнаем место повреждения (нам хватило 5 раз). Теперь аккуратно разделываем изоляцию и устраняем неисправность путем скрутки с последующей изоляцией.

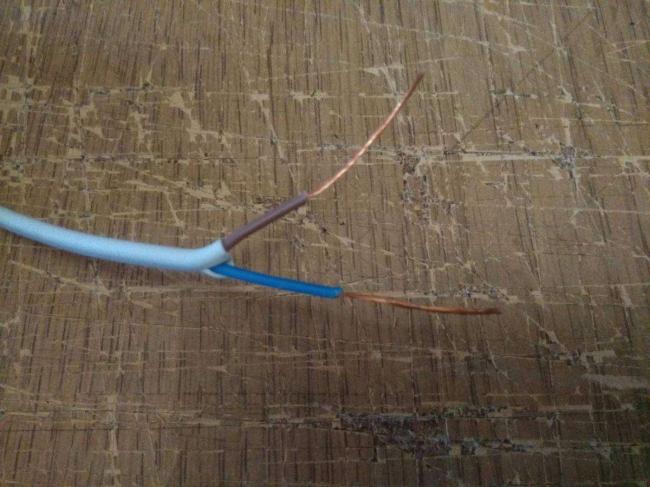

Теперь разделываем провода на вилке и подсоединяем наш провод. Качественно изолируем, чтоб не было пробоя.

Соединяем провод с розеточной колодкой. Присоединить провод можно двумя способами: пайкой (как это было изначально) или скруткой. Мы воспользуемся вторым вариантом, чтобы показать, как отремонтировать удлинитель без паяльника и припоя.

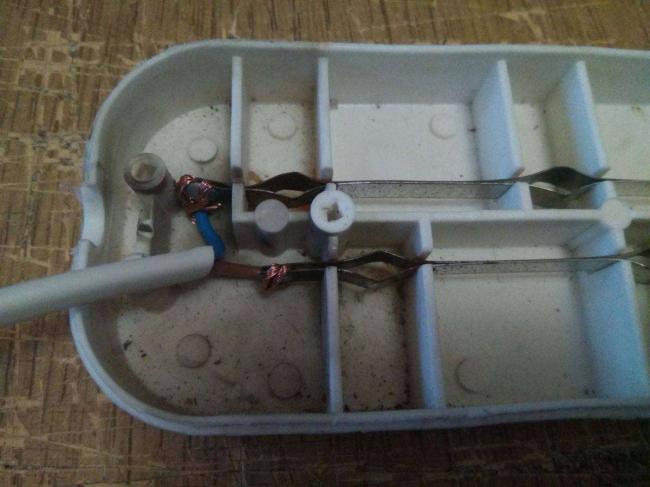

Зачищаем где-то по 4 см, чтобы можно было намотать на пластину. Кстати пластины свободно вытаскиваются, поэтому свободно берем одну пластину и крепим к ней провод. Провод в месте соединения обжимаем пассатижами. Должно получиться примерно, как на картинке.

Сразу скажем, что это вариант запасной, если нет паяльника под рукой. Если же ремонтируем более толстый кабель, рассчитанный на большую нагрузку, тогда паяем. Для окончательных манипуляций нам потребуется мультиметр.

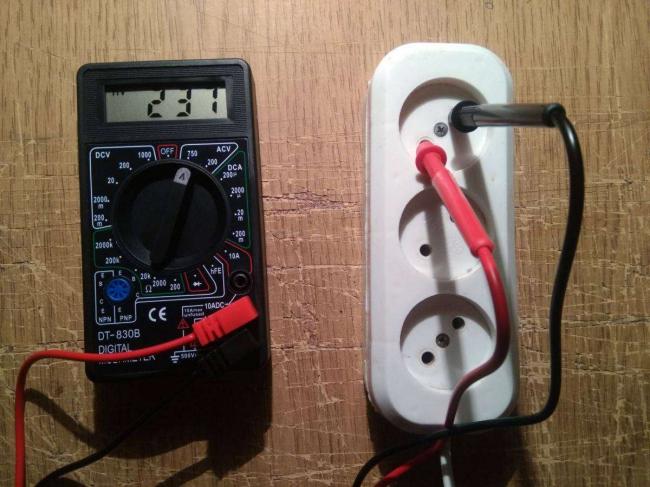

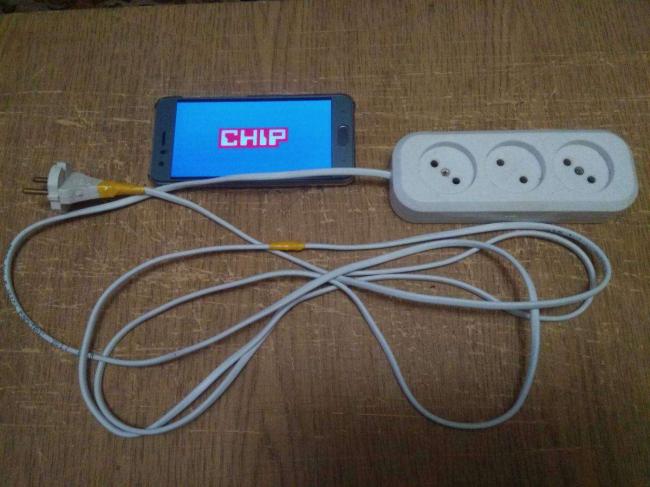

Теперь собираем удлинитель и проверяем его: сначала прозванием, убеждаясь в отсутствии поврежденных участков, а затем подключаем к сети и проверяем напряжение. Наш удлинитель в рабочем состоянии.

Поиск повреждения в двужильном кабеле с толстой изоляцией

В случае с катушечными удлинителями хитрость с «иглоукалыванием» не пройдет, так как изоляция толстая и просто замучаетесь тыкать в провод. Можно воспользоваться обычным тестером-пробником, с помощью которого можно найти повреждение провода в удлинителе, и даже скрытую в штукатурке проводку. Для этого понадобится прибор со звуковой индикацией (или экранчиком, где отображаются изменения показаний) — цена вопроса 100 — 150 рублей.

Чтобы отыскать повреждение, необходимо включить удлинитель в розетку, а тестер настроить на среднюю или высокую чувствительность. Теперь ведем тестером вдоль кабеля. Там, где напряжение есть, тестер будет пищать, а где появится обрыв, тестер замолчит. Если проводим пробником по всему кабелю, а сигнал не пропадает, значит меняем положение вилки в розетке и выполняем процедуру заново — тестер реагирует только на фазный провод.

Читайте также:

Поделиться ссылкой

Привет друзья!

Немного отвлечёмся от темы электровелосипедов — я расскажу вам как по просьбе племянника отремонтировал его сетевой фильтр. Хотя, было бы более правильно назвать его многорозеточным удлинителем с защитой от перегрузок и скачков напряжения.

Проблема была следующая — он просто перестал включаться — не горела лампочка в переключателе и не работали подключаемые электроприборы. Производитель фильтра — IPPON, но как дальше станет ясно, это не имеет никакого значения.

Естественно, сначала отключаем фильтр из розетки, чтобы не работать под напряжением и не получить удар электрическим током.

Затем откручиваем саморезы и снимаем крышку. Схема фильтра следующая: при включении ток проходит через автоматический предохранитель (с красной круглой кнопкой), который служит для защиты от перегрузок, и затем через двухполюсный выключатель попадает на контактные пластины.

Первым делом «прозваниваем» выключатель во включенном состоянии (измеряем сопротивление между контактами). При этом видим, что цепь разомкнута — значит, дело в выключателе.

Отпаиваем провода и варистор, служащий для защиты от кратковременных скачков напряжения.

Поджимаем отвёрткой два пружинных элемента и извлекаем выключатель из корпуса сетевого фильтра.

Поддеваем плоской отвёрткой и извлекаем кнопку переключателя.

Достаём контактные пластины, и становится очевидной причина поломки — банальная пыль, которая попала между контактными площадками и не позволяла им замыкаться.

Удаляем пыль, собираем выключатель и проверяем — сопротивление меньше 1 Ома говорит о том, что выключатель снова в рабочем состоянии.

Устанавливаем выключатель на место, подпаиваем провода и варистор, закрываем корпус и закручиваем саморезы. Осталось проверить — включаем в сеть. Лампочка в кнопке загорелась, подключаемые электроприборы работают.

В этот раз причина оказалась смешной и легко устранимой, поэтому ремонт занял не больше 5 минут. Однако сложно представить, сколько сетевых фильтров с такой же проблемой отправилось на помойку!

Так что не следует бояться узнавать новое и изучать как работают устройства, главное — соблюдать технику безопасности! Не работать под напряжением и аккуратно обращаться с паяльником, а также применять средства индивидуальной защиты.

Если стать Вам понравилась, буду рад благодарности — это поможет развитию канала. Спасибо что дочитали до конца! До встречи!

Читайте также:

Что нужно для сборки электрического велосипеда своими руками?

Электровелосипед своими руками: двигатель

Электровелосипед своими руками: батарея

Электровелосипед своими руками: контроллер

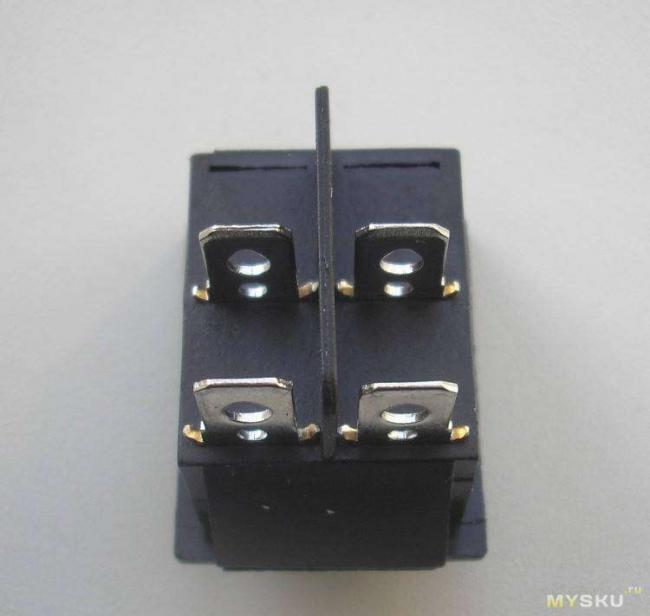

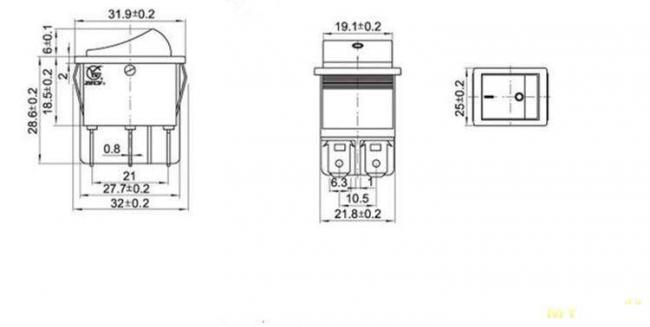

Latching-Rocker-Switch-Power-Switch-I-O-4-Pins-With-Light-16A-250VAC-20A-125VAC-KCD4.jpg

  • Цена: US $0.56/шт.

У тёщи поломался удлинитель. Удлинитель с выключателем. Этот выключатель и не работал. Принесла мне на ремонт. Разве можно отказать почти родственнику?! 🙂 Постараюсь кратко. Удлинитель самый обычный дешёвый китайский. c35541.jpg Выключатель на две линии. Один контакт просто выплавился. Я его вынул (контакт) и перепаял провод напрямую. Другой контакт не пострадал. Выключатель теперь отключал только одну линию, при этом всё работало. 6680fe.jpg Добавил предохранитель на 5А, защита не помешает. Этот удлинитель работает на телевизор, других нагрузок не предусмотрено.f212c8.jpg Параллельно обеим линиям стоит защитный варистор 10D471K от перенапряжения (расшифровка — диаметр 10мм, напряжение 470 Вольт).7fc890.jpg Но защитный принцип варистора не состыкуется с форм-фактором удлинителя. Не хватало защитного «отключателя». Предохранитель поставил и по этой причине тоже. Удлинитель собрал, всё работает. Но сомнения меня всё же терзали. Отдавать не стал. Решил-таки выключатель поставить полноценный. Живу я на окраине города. Радиомагазинов поблизости нет. В центр из-за безделушки ехать не хотелось. Тем более не к спеху всё это было. Полазил по Алиэкспресс, там и заказал. Реальную стоимость этих выключателей (офлайн) не знаю до сих пор. Заказал сразу 4 штуки, все разных цветов. Зачем мне 4 штуки, не знаю сам. Наверное, в детстве не хватало таких игрушек. Не наигрался:) Продавец дал полноценный трек, но посылка шла долго (больше шести недель). 9bdc8e.jpg Упаковано было супер. Несколько слоёв «пупырки», стянутой скотчем.38420a.jpg Внутри стандартный пакет с замком. a67c24.jpg Ровно 4 штуки. Именно те цвета, что и заказывал.72ea86.jpg Для тех, кто хоть немного дружит с паяльником и имеет прямые руки, обязательно сгодятся. Размеры абсолютно совпадают с теми, что даны на странице продавца.9d342e.jpg С заменяемым тоже никаких расхождений. Встал, как родной.499c23.jpg Припаялось без проблем. Контакты под пайку лудятся хорошо.662a01.jpg Предохранитель убирать не стал, не для того я его ставил. Долго думал, какого цвета поставить. Остановился на привычном красном. Включил, всё работает. Сравнил заменённый с покупным. Оба на 16А. И в тоже время использовать на 16А ни тот, ни новый не советую. Это понятно на разборе. Никогда их не разбирал. Поэтому было интересно. В качестве контакторов обычные формованные пластины. Принцип работы подсветки был ясен изначально, но как они это реализовали тоже не знал. Новые устроены немного по-другому. Контакторы немного понадёжнее. Но ещё раз повторюсь. На 16А их использовать я бы не рискнул. Вот в общем-то и всё. В целом, покупкой доволен. Всегда пригодятся. Наверняка найдутся такие, кому дешевле купить новый удлинитель взамен поломанного, тем более не у каждого получится (а может, не захочется). А мне всегда интереснее починить. Теперь всё. Удачи! Используемые источники:
