Как правильно отрезать светодиодную ленту: обычную, без маркировки, с гидроизоляцией

Чтобы отрезать светодиодную ленту, достаточно иметь острые ножницы, и знать, в каком месте резать. Ножницы есть у всех, а вот где разрезать знают не все, давайте разбираться.

На рынке существуют низковольтные – 12, 24, 36В и высоковольтные светодиодные ленты – 220В. На первых — есть обозначенные линии, по которым следует осуществлять разрез. Они представлены в виде пунктирных отрезков с нанесенным обозначением – ножницы. Принцип разреза высоковольтной отличается, они не обладают специальной гравировкой.

В любом случае разрез нужно осуществлять  между проводниками, состоящими из меди. Совершая разрез, вы предоставляете каждой части светодиодного ряда пару соединительных контактных площадок.

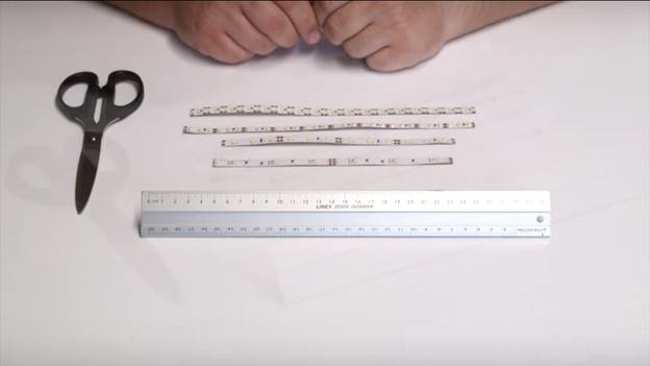

Для работы вам потребуется:

1. Лента.
2. Канцелярский нож или острые ножницы.

Видео по теме

Убедиться в простоте процесса нарезки светодиодной ленты на части можно в представленном видео:

Как отрезать светодиодную ленту 12В?

Светодиодные ленты, как и другие led приборы, имеют электрическую схему. При этом низковольтная подсветка по конструкции отличается от высоковольтной. Гибкая и эластичная лента 12В состоит из отдельных сегментов. На каждом из них находятся 3 светодиода, обладающих рядом сопротивлений – R1-R3. Убедиться в этом Вы можете, сняв с ленты защитную липкую пленку и приложив ее к свету.

Напряжение распределяется между сегментами вдоль подсветки.

Тонкое покрытие дает возможность нарезать ленту на отдельные участки канцелярским ножом или ножницами. При этом шаг отделения отрезков должен составлять 3 светодиода. Если вы его нарушите, часть  подсветки не будет работать.

Место для разреза большинство производителей обозначают пунктирными линиями.

Как резать светодиодную ленту 220 Вольт?

В отличие от низковольтной, лента 220В имеет более жесткую оболочку. Разделять ее на отрезки можно лишь в специально, предназначенных для этого участках. В  несущей плате для разреза производителем предусмотрены разрывы – токопроводящие шины. Их длина может колебаться в приделах 1,5-2 см. Периодичность специальных разрывов в силиконе зависит от производителя и может варьироваться в значениях 0,5-2 метра. К примеру, в светодиодных лентах ecola 220v участки для разреза расположены на расстоянии в 1 метр.

Совершать разрез стоит строго посередине разрыва острыми ножницами.

В результате вы получаете несколько независимых друг от друга источников света. Между двумя шинами может располагаться от 30 до 120 светодиодов.

Если вы совершите разрез не в области разрыва, отделенный участок led-ленты не будет работать, либо произойдет короткое замыкание.

Как соединить разрезанную светодиодную ленту?

Если у вас имеются два отрезка, вы можете соединить между собой без особых усилий. Существует два способа сращивания led подсветки:

1. Пайка.
2. Применения led-коннектора.

В первом случае соединить отдельные отрезки между собой можно через дополнительные провода, либо спаяв непосредственно контактные площадки каждого из отрезков. Рассмотрим беспроводной способ сращивания.

Прежде чем наносить канифоль на контакты, следует убедиться в том, что они не окислились.

Наносить канифоль можно на контактные площадки, которые не были окислены. При этом обработке должна поддаваться как площадка, на которой расположены светодиоды, так и поверхность под защитной пленкой, нанесенную на обратную сторону ленты. Для качественного сращивания отрезков толщина припоя должна составлять не менее 3 мм на каждом отрезке подсветки.

Суммарная длина сращенной ленты не должна превышать 5 метров.

Входящее напряжение рассчитано производителем лишь на подсветку ограниченных параметров. Его значение будет снижаться при образовании печатных дорожек большей длины к концу ленты.

Это приведет к тому, что на конце подсветки светодиоды будут гореть менее ярко, нежели те, что расположены ближе к источнику питания.

Наиболее простым методом соединения является применение специального коннектора. Для присоединения дополнительного отрезка следует выполнить следующий алгоритм действий:

1. Открыть крышку устройства.
2. Подключить контакты подсветки, соблюдая полярность.
3. Закрыть крышку соединительной коробки.

Подводя итог

Как видите, обладая определенным багажом знаний, резать светодиодную ленту не сложно. Для подсветки в домашних условиях целесообразно применять led-подсветку с напряжением 12 Вольт. Они не вызывают сложностей при монтаже и более безопасны в отличие от высоковольтных.

Светодиодные ленты широко используются в освещении помещений и подсветке. Выпускаются они на разное напряжение от 12 В до 220 В, хотя самыми распространенным напряжением является 12В. Производителями, в том числе компанией Apeyron Electrics, обладающей собственной производственной базой, они выпускаются рулонами длиной 5 метров. Поэтому для использования ее нужно нарезать кусками необходимой длины.

Содержание: 1. Зачем резать ленту 2. Как отрезать 3. Соединяем светодиодные ленты правильно

Зачем резать ленту

Размер куска полосы со светодиодами определяется местом ее установки. Желаемая яркость достигается выбором типа устройства (размером светодиодов, их количеством).

Поэтому перед монтажом рулон режется кусками необходимой длины, к которым для подключения присоединяются провода.

Как отрезать

Можно ли резать светодиодную ленту в любом месте?

Мнение экспертаАлексей БартошСпециалист по ремонту, обслуживанию электрооборудования и промышленной электроники.Задать вопрос экспертуНельзя, есть определенные правила, по которым она режется. Это связано с конструкцией этого устройства.

Устройство светодиодной ленты

Лента со светодиодами – это печатная плата в виде гибкой полосы. Вдоль нее нанесены две, а на устройствах RGB – четыре токопроводящих полоски (на полосах RGBW – пять), между которыми расположены светодиоды. В приборах, подключающихся к сети 12 В, они собраны группами по три диода и ограничивающее ток сопротивление.

Количество диодов зависит от питающего напряжения, и если питающее напряжение выше – 24, 110 или 220 В, то светодиодов в группе больше.

В местах, в которых рулон можно разрезать, на токопроводящих полосках есть контактные площадки для подключения проводов. Также там есть обозначения места реза — пунктирная линия или ножницы.

Как резать обычную светодиодную ленту 12 В

На светодиодной полосе 12В диоды расположены группами по три штуки. Между каждой группой есть место реза, отмеченное соответствующим значком.

Именно здесь ее можно порезать на куски. Если разрезать произвольно, то ближайшие к месту реза светодиоды гореть не будут и на токопроводящем слое не будет места для подключения. В этом случае придется укоротить полосу и обрезать поврежденный участок.

Режется полоска острым ножом или ножницами

Как правильно отрезать цветную (RGB) светодиодную ленту

Устройство ленты RGB аналогично обычной полосе. Главное отличие в том, что на ней четыре токопроводящих полоски. Маркируются они символами «R», «G», «B» и «-». Этим они отличаются от обычной полоски, на которой контактные площадки маркируются «+» и «-».

Отрезать ее можно так же, как обычную, монохромную — в месте реза, обозначенном соответствующим значком.

Кроме устройств RGB, есть RGBW, с пятью токоведущими полосками и светодиодами четырех цветов – красным, зеленым, синим и белым. Режутся они так же, как и обычные, монохромные.

С гидроизоляцией

Если на светодиодной полоске для повышения водозащищенности нанесен слой силикона, только сверху или с обеих сторон, то она режется как обычная. Устройство такой конструкции со светодиодами ничем не отличается от обычной.

Основная сложность в том, чтобы при разрезании силикон не помешал произвести эту операцию точно посередине контактной площадки. Поэтому это лучше сделать не ножницами, а острым ножом:

1. разрезать верхний слой силикона в намеченном месте;
2. разрезать саму полосу;
3. разрезать нижний слой силикона.

После отрезания куска нужной длины необходимо подрезать концы полосы для пайки или подключения коннектора. Это делается ножом. Для пайки провода достаточно снять силикон только сверху. Для подключения с помощью коннектора, нижний слой силикона также необходимо удалить.

Мнение экспертаАлексей БартошСпециалист по ремонту, обслуживанию электрооборудования и промышленной электроники.Задать вопрос экспертуОсторожно! Полосу легко повредить, поэтому снятие гидроизоляции необходимо производить очень аккуратно.

Обрезка светодиодной ленты для ремонта

В период эксплуатации один из диодов может выйти из строя. Это приведет к тому, что погаснет вся группа – три в устройстве, рассчитанном на 12 В или больше, в приборах, которые подключаются на другое напряжение. Для ремонта необходимо вырезать поврежденный участок и заменить его исправным. Обрезается такая полоса в местах реза рядом с неработающими светодиодами.

Если нет маркировки

Если отсутствует маркировка места реза, то он производится между рядом расположенными контактными площадками или посередине площадки, вытянутой вдоль токопроводящего слоя.

Выглядит эта площадка как расширение полоски, расположенной на краю ленты и должно быть на всех полосках, которые есть на устройстве.

Располагаются они рядом, поперек полоски со светодиодами.

Соединяем светодиодные ленты правильно

Соединять разрезанные участки можно с помощью спайки или коннекторов.

Коннекторы позволяют подключить провода на месте установки, а также произвести ее ремонт без демонтажа.

Провода для пайки нужны сечением до 0,5 мм2.

Паяльник лучше выбрать мощностью до 25 Вт. Более мощный может перегреть контактные площадки, и они отклеятся от основания.

Важно! Паять с кислотой запрещается!

Припаянные провода фиксируются термоусадочной трубкой.

При аккуратной обрезке, светодиодную ленту можно будет подключить к сети, и она будет ярко светиться и прослужит длительное время.

Видеоинструкция

📋 Пройдите тест и проверьте ваши знания

0%

RGB лента состоит из разноцветных или трехцветных светодиодов?

<label>Разноцветных, установленных поочередно.</label><label>Зависит от конструкции – может быть и так, и так. </label><label>Трехцветных.</label>Верно!Не верно!

Почему у очень длинной ленты удаленные от питающих проводов светодиоды светят тускло?

<label>Они не могут светить тускло – все светодиоды включены параллельно на одну питающую шину ленты. </label><label>Предыдущие светодиоды забирают все напряжение.</label><label>Из-за большой длины ленты на ее токопроводящих дорожках падает напряжение.</label>Верно!Не верно!

Почему разрезать ленту можно только в специально предназначенных местах?

<label>Чтобы не вызвать короткое замыкание. </label><label>Чтобы не испортить всю ленту.</label><label>Чтобы не нарушить схему питания группы светодиодов. </label>Верно!Не верно!

Можно ли светодиодную ленту погружать в воду?

<label>Можно – она питается низким напряжением.</label><label>Категорически нельзя. </label><label>Можно, если она имеет герметичное исполнение (IP67 и выше).</label>Верно!Не верно!

Можно ли светодиодную ленту использовать для освещения

<label>Нельзя – можно испортить глаза.</label><label>Нельзя – она очень слабо светит.</label><label>Можно, если создаваемого ею светового потока для этого достаточно. </label>Верно!Не верно!

На какое рабочее напряжение рассчитала светодиодная лента?

<label>Зависит от конструкции.</label><label>На 24 В.</label><label>На 36 В. </label><label>На 12 В. </label>Верно!Не верно!Все ли ты знаешь о светодиодной лентеТы абсолютно ничего не знаешь о светодиодной ленте. Советуем почитать наши статьи в разделе светодиодная лента.Ты очень слабо знаешь принцип работы светодиодной ленты. Советуем почитать наши статьи в разделе светодиодная лента.Ты неплохо разбираешься в принципе работы светодиодной ленты, но есть некоторые пробелы.Ты очень хорошо знаком со светодиодными лентами.Показать код встраивания теста» onClick=»this.select();»>

Светодиодная плата изготовлена из отрезков, которые можно использовать как самостоятельные источники света. При подключении важно знать, как отрезать светодиодную ленту, если все изделие не подходит по размерам места установки. Для этого на плате чаще всего имеются отметки, длина отрезков зависит от модели. Отрезать источник с требуемой длиной можно ножницами или острым ножом.

Как правильно отрезать

На каждой Led-ленте множество коротких блоков, на которых установлено количество чипов и резисторов, зависящее от модели. Светодиоды прозрачные или белые, ограничители тока черные. Между блоками чаще всего есть отметка (пунктирная линия и изображение ножниц), по которой полосу можно порезать.

Внимание! Если отметок нет на лицевой стороне, следует осмотреть изнаночную сторону.

На тонкой полосе разрез удобнее сделать острыми ножницами. Исключение – платы, установленные в трубку из силикона. Отрезать нужно между двух контактных площадок. При смещении сложно припаять провода для соединения с другими отрезками или блоком питания.

На светодиодной полосе через каждые 50 см есть стыки, в которых отдельные блоки спаяны внахлест. Отрезать ленту в этих местах не желательно (контактные площадки получаются слишком маленькие). Если все-таки отрезать необходимо, ножницы необходимо заменить паяльником (распаять стык).

Обычную светодиодную ленту 12 В

Светодиодная полоса на 12 В состоит из блоков, на которых установлено 3 диода (в изделиях на 24 В – 6 диодов). Это значит, что их ее можно разрезать на очень короткие кусочки. Режется изделие строго по пунктирным линиям острыми ножницами.

Важно! При несоблюдении этого условия отдельные блоки гореть не будут, подключить их будет невозможно. Испорченный участок придется отрезать и выбросить.

Отрезать от платы из SMD 335 и DIP можно на кусочки, состоящие из 3-х диодов.

Светодиодную ленту 220 вольт

Светодиодные ленты на 220 вольт производятся из светодиодов SMD 3528, 2835, 3014, 5050, 5630 и бывают нескольких видов, отличающихся по схеме установки чипов. Основное отличие от изделий на 220 В – кратность реза 0,5,1 или 2 метра. Количество диодов на одном отрезке варьирует в пределах 30-120 штук. Отрезать от такой ленты кусок можно ножницами по пунктирным линиям.

Цветную RGB ленту

Устройство светодиодных плат из RGB и RGBW мало отличается от конструкции одноцветной светодиодной ленты. Разница заключается в количестве дорожек, проводящих ток (на многоцветной полосе их четыре или пять). На контактных площадках маркировка «R», «G», «B» и «-» (на RGBW полосе «R», «G», «B», «W» и «-»). Отрезать от такой полосы кусок можно так же, как от монохромной – по пунктирным линиям.

Читайте также  Что такое светодиод: описание и характеристики

При подключении к источнику питания и соединении отрезков важно соединить каждый канал с соответствующей по цвету контактной площадкой. При нарушении этого условия источник света выйдет из строя из-за отличия параметров питания каждого цвета.

Обрезка диодной ленты для ремонта

При выходе из строя во время эксплуатации одного диода перестает светиться целый блок. Если полоса на 12 В, гаснут 3 чипа, в светодиодной ленте на 220 В – 0,5-2 метра. Источник света можно восстановить, если правильно отрезать неисправный блок и установить новый. Отрезать нужно по линиям, расположенным по обе стороны от неисправного диода.

Внимание! Для присоединения нового блока можно использовать специальные монтажные элементы или пайку.

Использование коннекторов дает возможность провести ремонт без демонтажа. Для пайки требуется паяльник на 25 Вт и провод с сечением 0,5 м². Использовать кислоту нельзя, провода необходимо зафиксировать при помощи термоусадочной трубки.

Если нет маркировки

Бывает, что в магазинах продаются светодиодные полосы, на которых нет линий, по которым можно отрезать блоки. Приобретать их нежелательно из-за низкого качества. Но если все же приходится работать с таким источником света, ориентироваться нужно на расположение контактных площадок и светодиодных элементов.

Визуально контактная площадка выглядит как расширение полоски по краю платы. Она располагается поперек ленты и есть на всех изделиях. Резать нужно в этих местах, ориентируясь на середину контактных площадок.

Иногда встречаются светодиодные ленты, на которых контактные площадки расположены на стороне подложки.

Как правильно резать диодную ленту с гидроизоляцией

Чтобы укоротить светодиодную плату с гидроизоляцией, силикон необходимо зачистить при помощи ножа. Делать это необходимо аккуратно, чтобы не повредить диоды и другие элементы схемы.

Покрытую силиконом

Полосы, покрытые силиконом, могут не иметь меток на лицевой поверхности. Схема установки светодиодных чипов и дорожек располагается на обратной стороне.

Силикон может быть нанесен на одну или обе стороны платы. Так как конструкция светодиодной полосы такая же, как у стандартной, после снятия силикона блоки можно отрезать ножом (ножницы могут повредить контактные площадки).

Последовательность действий:

• наметить место реза;
• убрать силикон;
• отрезать нужное количество блоков;
• подготовить концы для установки коннектора или пайки.

После соединения отрезков необходимо провести изоляцию областей контактных площадок.

 В силиконовой трубке

Изделия со степенью защиты IP68 помещаются в трубку из силикона. Перед тем, как отрезать один или несколько блоков, силикон удаляется. Делается рез ножом (ножницы неравномерно растягивают материал), трубка отслаивается с торцов. Для того, чтобы отрезать полосу, используются острые ножницы, для соединения — коннекторы из силикона в форме кольца.

Как соединить отрезки светодиодной ленты

Светодиодные ленты с различной конструкцией все чаще используются при устройстве систем освещения и подсветки. Кроме проблемы, как отрезать, при самостоятельном монтаже требуется решение проблемы соединения. Самый надежный способ – пайка, но паяльник есть не у всех, обращаться с ним умеет не каждый. Большинство ищет более доступный и простой метод. Чаще всего используются 2-х, 4-х и 5-и пиновые коннекторы.

Важно! Модели для полос на 12 и 24 В не подходят для изделий на 220 В.

Преимущества использования соединительных элементов (если сравнивать с пайкой):

• невысокая стоимость;
• простой монтаж;
• избавление от необходимости покупать паяльник, припой и флюс.

Читайте также  Как правильно соединить светодиодную ленту между собой

К недостаткам можно отнести:

• невозможность использовать при необходимости в большом токе для светодиодных чипов;
• неустойчивость к окислению;
• использование для изготовления не термостойкого пластика.

Основной критерий выбора соединительных элементов — ширина гибкой платы. Например, модели для SMD 5050 не подойдут для изделия из SMD 3528.

По способу подключения коннекторы делятся на:

• прижимные
• с защелкой;
• прокалывающие.

В прижимной коннектор при соединении нужно выдвинуть пластину и до упора вставить полосу. Контакт создается после того, как пластина задвигается на место. Преимущества такого коннектора – малые размеры по высоте и ширине. Недостаток – невозможность увидеть плотность и надежность контакта.

Эту проблему решают модели с защелкой, хотя у них тоже имеются недостатки:

• контактные площадки коннектора не всегда достаточно плотно прилегают к контактам платы;
• при большой мощности контакты плавятся;
• для изделий с большим током использовать нельзя.

Самые совершенные прокалывающие коннекторы, на одной стороне которых располагаются контакты для ленты (для подключения к питанию), на другой – для проводов. Доступны модели для открытых и заизолированных плат. При соединении отрезков конец отрезка заводится в коннектор, для прижимания имеется крышка ил прозрачного пластика. Штырьки прокалывают плату, образуя надежный контакт. Выдернуть полосу нельзя, состояние контактов видно через крышку.

Важно! Независимо от типа коннектора требуется зачистка контактов платы до блеска. При соединении отрезков важно не перепутать полярность.

Частые ошибки при использовании коннекторов:

• лак на контактных площадках;
• подогнутая ножка коннектора;
• неверная ширина полосы;
• лента не задвинута до конца.

Если изделие с гидроизоляцией, нужно удалить силикон над контактными площадками и скотч с обратной стороны.

Такая лента входит в коннектор тяжело, так как мешает силикон по бокам и клей на обратной стороне.

Коннектор нельзя закрыть, если контактная площадка расположена слишком близко к чипам. В подобной ситуации отдельные блоки от ленты можно отрезать не по пунктирной линии, а оставляя 2 контакта. Но один отрезок придется выбросить.

Основные выводы

При необходимости удлинить или укоротить светодиодную ленту требуется резка на блоки, способные выполнять роль отдельных источников света.

Перед нарезкой необходимо определить:

• длину блоков конкретного изделия;
• количество дорожек, проводящих ток;
• вид инструмента для резки.

Проблемы могут возникнуть, если на полосе отсутствуют отметки в виде пунктирных линий и ножниц. Если их нет и на обратной стороне, нужно ориентироваться на ширину полосы, расположенной по краям ленты.

Силикон удобнее резать ножом, плату – острыми ножницами.

Домашние мастера устанавливают светодиодные ленты по-разному. Если у вас есть опыт разделения светодиодной ленты, поделитесь им в комментариях.
