Каптоновая — Kapton

Цена: $1.97 + $1.33

Этот каптоновый скотч имеет множество применений. Себе его брал для паяльных работ, чтобы при пайке SMD феном, воздухом не двигало и не сдувало соседние мелкие элементы. Микро- обзор будет о нём.

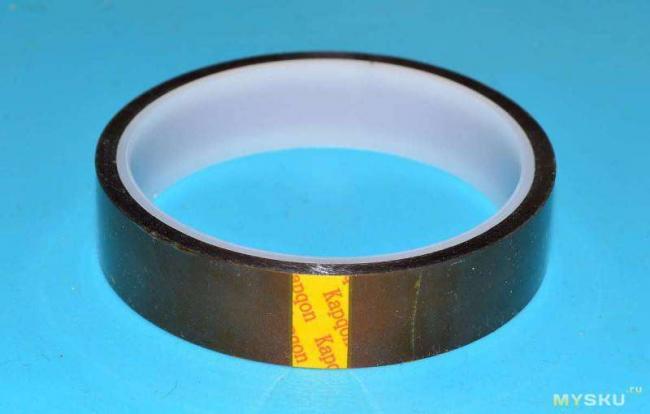

Внешний вид

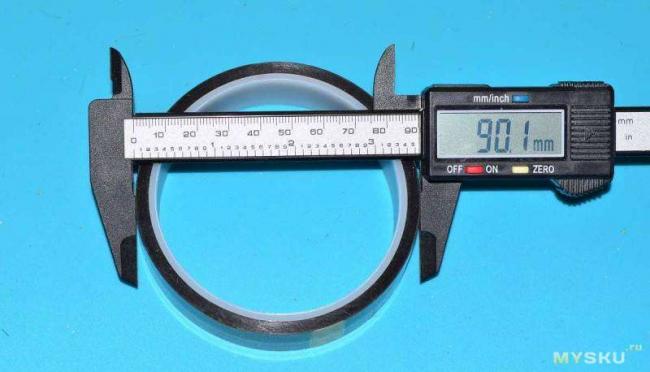

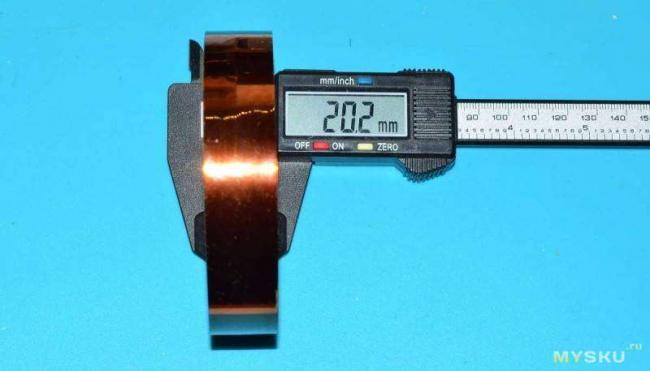

Заявлено 33 метра длины. Проверять я это, конечно же, не буду. Ширина — 2см. Общий диаметр 9см.

Специфический запах есть, но только если поднести боковую стороны ленты к носу на пару см. Однако на пальцах рук после прикосновения к ленте он тоже немного остаётся. На просвет — желтоватый оттенок. Имеется клейкая основа

Тесты

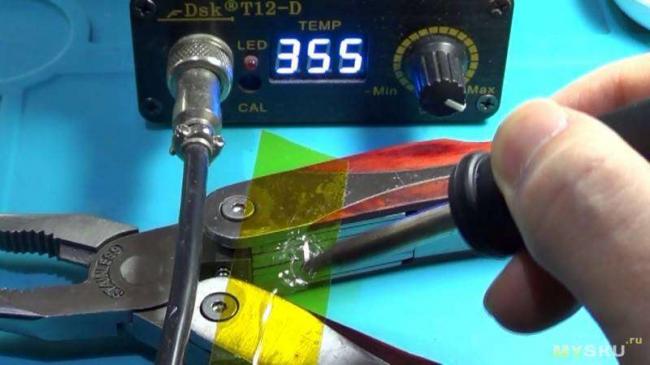

Как было понятно, тесты будут на устойчивость ленты к нагреву. Для этого я воспользовался паяльником. Кусочек испытуемой ленты наклеил между ручками мультитула. Включил паяльник и проводил жалом по поверхности ленты в течении примерно минуты. Жало BC(M)3 — 360гр.

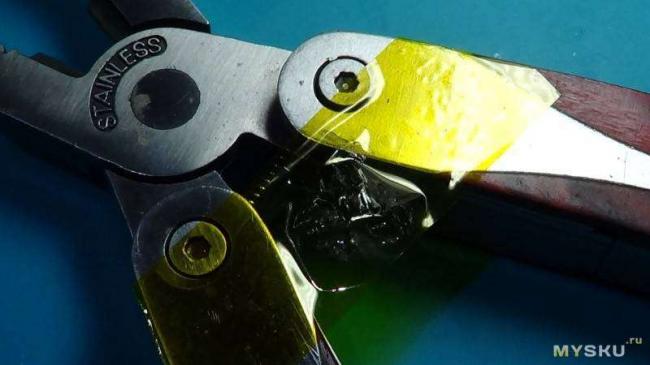

Лента измялась, но целостность не нарушена, даже клейкие свойства остались

Жало BC(M)3 — 450гр. Повышаю температуру до максимума

Ещё сильнее покорёжило, но целостность также не нарушена, зато клейкие свойства стали заметно хуже

Тест на разматывание. Намотал на жало паяльника ленту в несколько слоёв, запустил нагрев до 450гр. Край ленты немного отклеился, а слева видно, как начал клей выходить, но в целом всё держится

Выпайка SMD На донорской плате для теста решил выпаять полевик, окружённый совсем мелкими компонентами Оклеил скотчем вокруг Как это выглядит

Нестандартное применение

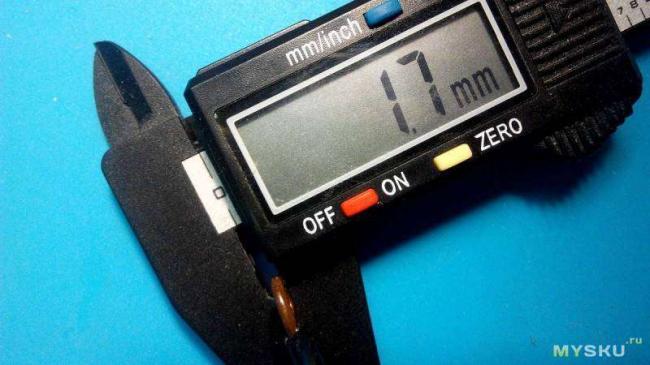

Как обычно это бывает, по закону ~~подлости~~ некачественной китайскости, в аудио разъёме ЖК-телевизора отвалился и остался кончик 3.5мм аудио штекера. Необходимо было его оттуда извлечь. В этом деле подсобил данный скотч. Для начала нашёл медный проводник диаметром 1.7мм.

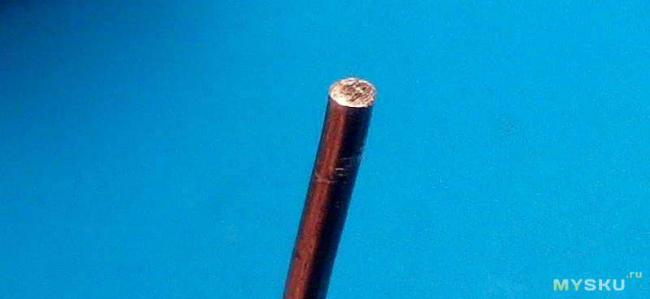

Обрезал до длины примерно 4.5см Сточил кончик до ровной поверхности

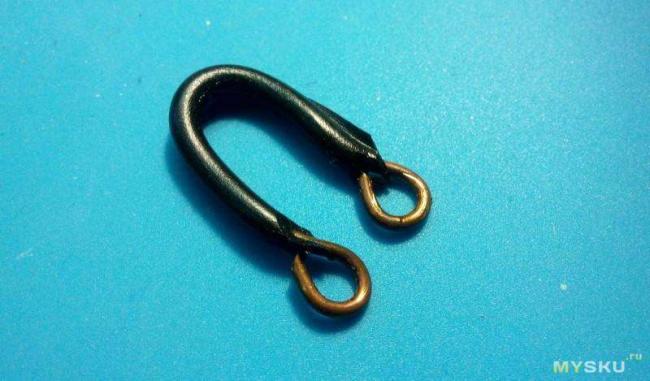

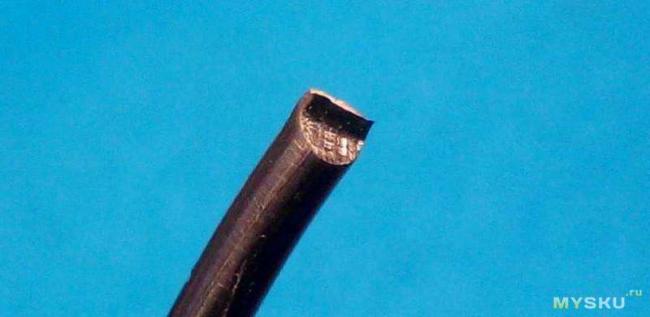

Обмотал этим термоскотчем, и обрезав у края кончика излишки примерно 1.5-2мм Капнул на него каплю припоя, чтобы получился острый конус Поместил острием в разъем и, придерживая пассатижами, стал нагревать проводник и слегка придавливать его. Термоскотч, как можно понять, тут играет роль защиты от оплавления пластика вокруг. Когда проводник немного опустится вниз, значит кончик аудиоштекера припаялся. И можно собственно его извлекать наружу.

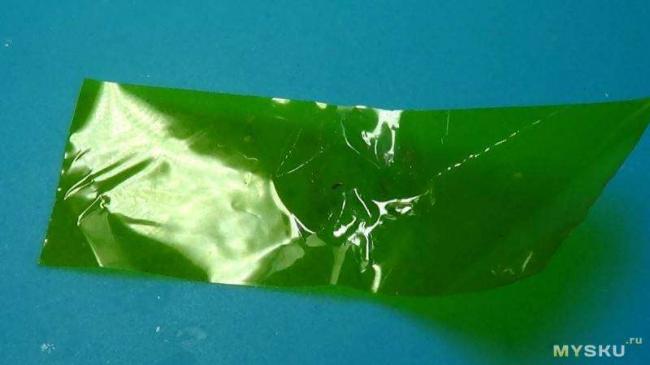

Канцелярский скотч vs. синяя изолента vs. термоскотч

По просьбам выкладываю наглядное сравнение.

Выводы

Полезная вещь. Доволен. Немного смущает запах, что остаётся потом на руках, впрочем, на фоне его полезного свойства, это не столь критично. 27 июля 2013—>

Эта небольшая статья адресована прежде всего новичкам. В ней мы выясним — для чего в сублимации используется термоскотч и как быть, если его не оказалось под рукой.

Для начала немного теории. Термостойкий скотч (или термоскотч) — это клейкая лента, способная выдерживать высокую температуру и не терять при этом своих клеящих свойств.

В сублимации термоскотч используется повсеместно и в некоторых случаях без него просто не обойтись. Ведь его основная задача — надежно фиксировать сублимационный отпечаток на заготовке, чтобы в процессе печати он не сдвинулся с места, испортив тем самым изделие.

Светодиодная лента RGBW: стоит ли переплачивать?

В сублимации термоскотч используется практически для всего — печати на кружках, камнях, металлических пластинах, пазлах, тарелках и многих других заготовках. Некоторые даже при сублимации на футболках его используют. Хотя лично я при изготовлении маек обхожусь без него. Но это дело вкуса и привычки.

Короче говоря, в сублимационной печати без термоскотча обойтись нельзя. По счастью, купить его не проблема. Продают его практически все магазины, торгующие расходкой для сублимации.

Термоскотч продается в рулончиках разной ширины — от 5 до 20 мм. Длина намотки также различается. В среднем — 20-30 метров. Для крепления отпечатка на заготовке отрезаются кусочки около 2 см. В результате такого экономного расходования, одного рулона хватает на очень долгий срок.

Для более удобной работы, скотч можно закрепить в специальном держателе. Тогда отрывать кусочки нужной длины можно одной рукой.

Недостатком такого держателя является то, что клей на открытом участе термоскотча через пару дней без работы подсыхает и теряет свои клеящие свойства. Поэтому при хранении лучше смотать рулон полностью.

И тем не менее случается, что термоскотча не оказывается под рукой. Его может не оказаться в продаже или он может просто закончится в самый неподходящий момент. Чем же его заменить?

К счастью, варианты есть. И даже не один.

Я долгое время в качестве термоскотча успешно использовал термостойкую монтажную пленку. Она применяется при изготовлении термоаппликаций из пленок или страз.

Монтажку в качестве скотча можно использовать многократно, что является плюсом. Минус же заключается в том, что она довольно упругая и жесткая. И на сложных изгибах заготовки ее применять очень проблематично.

Светодиодная подсветка в интерьере: варианты и монтаж своими руками

А самым простым и самым удобным способом крепления сублимационного отпечатка на заготовке является применение клеящихся ценников-стикеров.

Не знаю, кто первый придумал использовать подобные ценники в качестве термоскотча, но это решение оказалось прекрасной находкой.

Судите сами — ценники уже порезаны на кусочки размером 1х2 см, их очень удобно брать одной рукой и закреплять на заготовке. Ценники тонкие и гибкие, поэтому повторяют любые изгибы заготовки и надежно держат отпечаток. Наконец, они очень дешевы и доступны. Продаются в любом магазине канцтоваров.

Единственным недостатком применения ценников в качестве термоскотча является то, что их нужно снимать сразу после вынимания изделия из пресса. То есть «на горячую». В таком случае никаких следов клея не остается. Если же замешкаться и дать изделию остыть, то на поверхности остануться заметные следы клея. К счастью, их можно удалить. Кто-то это делает спиртом, кто-то простой водой. Но лучше взять за правило сразу снимать ценники и не иметь проблем со следами.

Вот так закрепление отпечатка ценниками выглядит на кружке.

Я использовал при печати на кружках, тарелках, пазлах как белые, так и желтые ценники. Результат в обоих случаях был хороший. Краска с ценника не сходила и не пачкала изделие.

Ну вот и все, что я хотел вам рассказать о применении термоскотча при сублимации. Теперь у вас есть довольно большой выбор и вы знаете чем заменить термоскотч, в случае его отсутствия под рукой.

Красивых вам изделий!

Понравилась статья? Вы можете подписаться на новости и первыми узнавать о новых статьях и уроках сайта СублиМастер.

RGB лента с контроллером и пультом: обзор видов и подключение

Статьи по теме:

Сублимационные чернила

Как выбрать принтер для сублимации

Как выбрать сублимационную бумагу

Как обнулить «памперс» принтера

Расходные материалы

Тепловая крышка Алюминированные Каптоновая была использована на Сверхплотном космических лучах Эксперимента

JWST солнцезащитным козырьком , изготовленный из Kapton

Каптоновая является полиимидной пленки , разработанный компанией DuPont в конце 1960 — х годов , который остается стабильным в широком диапазоне температур от -269 до +400 ° С (-452 до 752 ° F; 4 до 673 К). Каптоновый используются, помимо прочего, гибких печатных схем ( гибкие электроники ) и тепловых одеял , используемых на космических аппаратах, спутники и различных космических аппаратах .

Химическое название для Kapton K и HN является поли (4,4′-оксидифенилен-pyromellitimide). Он производится при конденсации пиромеллитового диангидрида и 4,4′-oxydiphenylamine . Синтез Каптоновый является примером использования диангидрида в стадии полимеризации . Промежуточный полимер, известный как «поли (амидокислоты)», растворит из — за сильные водородные связи к полярным растворителям , обычно используемым в реакции. Замыкание кольца осуществл ют при высоких температурах (200-300 ° C (392-572 ° F; 473-573 K)).

использование

Теплопроводность Kapton при температурах от 0,5 до 5 градусов Кельвина достаточно высока для таких низких температур, х = 4,638 × 10 ^-3Т ^0,5678 Вт · ^{м -1} · ^{К -1} . Это, вместе с его хорошими диэлектрическими свойствами и его доступности в виде тонких листов сделали его любимым материалом в криогенной , так как она обеспечивает электрическую изоляцию при низких температурных градиентов. Каптоновая регулярно используется в качестве изолятора в ультра-высоких вакуумных условиях из — за его низкой обезгажен- скорости.

Самолет

Каптоновая изоляция электропроводка широко используется в гражданских и военных самолетах, потому что это легче, чем другие изоляторы и имеют хорошие изоляционные и температурные характеристики. Тем не менее, Kapton изоляции возрастов плохо: Исследование, проведенное ФАУ показывает ухудшение менее 100 часов в горячей, влажной среде, или в присутствии морской воды. Было установлено, что очень слабую устойчивость к механическому износу, в основном истирание в пределах кабельных жгутов из-за движения воздушных судов. Многие модели самолетов должны были пройти обширные модификации, иногда Перетелеграфирования полной замены все Каптоновый-изолированные провода, из-за короткое замыкание, вызванного неисправной изоляцией. Деградация Каптонового-провод и потертости из-за вибрации и тепло была вовлечены в нескольких авариях обоего фиксированного крыла и винтокрылых летательных аппаратов, с потерей жизни.

космический корабль

Этап спуска лунного модуля Apollo , а в нижней части стадии подъема , окружающей двигатель подъема, были покрыты в поверхностных слоях алитированного Kapton фольги , чтобы обеспечить тепловую изоляцию. На обратном пути от Луны, Аполлон — 11 астронавт Нил Армстронг отметил , что во время запуска стадии подъема Лунного модуля, он мог видеть «КАПТОН и другие части на LM стадирования рассеяния вокруг области на большие расстояния.»

По данным НАСА , внутренний отчет, Спейс Шаттл «провода были покрыты диэлектриком , известный как Kapton , которое стремилось сломаться в течение долгого времени, вызывая короткие замыкания и, потенциально, пожары.» NASA Jet Propulsion Laboratory рассмотрел КАПТОН как хорошая пластиковую поддержку солнечных парусов из — за его большую продолжительность в космической среде.

НАСА New Horizons космического корабля используется КАПТОН в инновационном « термос » дизайн изоляции , чтобы сохранить корабль , работающий от 10-30 ° C (50-86 ° F) на протяжении всей своей более чем девять лет, 3000000000 мильная поездка на встречу с карликом планета Плутон 14 июля 2015 Основной корпус покрыт легкого, золотистого цвета, многослойной теплоизоляции , который держит в теплом от операционной электроники , чтобы сохранить тепло космического аппарата. Тепловые подушки-18 слоев лавсановой сетчатой ткани зажатых между алитированным Mylar и Kapton фильмом-также помог защитить судно от микрометеоритов.

Солнцезащитный козырек от космического телескопа Джеймса Вебба также сделан из алитированного Kapton.

Экипаж на борту Международной космической станции используется Kapton ленты , чтобы временно восстановить медленную утечку в Союзе космических аппаратах , прикрепленных к российскому сегменту орбитального комплекса в августе 2018 года.

Рентгеновские лучи

Каптоновая также широко используется в качестве материала для окон всех видов в рентгеновских источников ( синхротронного пучка линий и рентгеновских трубок ) и рентгеновских детекторов. Его высокая механическая и термическая стабильность и высокий коэффициент пропускания для рентгеновских лучей делают его предпочтительным материалом. Кроме того , относительно нечувствительны к радиации повреждения .

производство электроники

Из-за большого диапазона температурной стабильности, а также его способность электрической изоляции, Kapton ленты, как правило, используется в электронном производстве в качестве изоляционного и защитного слоя на электростатических чувствительных и хрупких компонентов. Как она может поддерживать температуру, необходимую для операции пайки оплавления, его защита доступна в течение всего производственного процесса, а Каптоновый часто все еще присутствует в конечном продукте потребительского.

3D-печать

Каптоновая и ABS прилипают друг друга очень хорошо, что привело к широкому использованию Kapton в качестве поверхности для построения 3D — принтеров . Каптоновый укладывают на ровную поверхность и АБС экструдируют на поверхность Kapton. ABS часть печатается не будет отделяться от платформы сборки , как он охлаждается и сжимается, общую причину отказа печати на коробление детали.

Товарный знак

Каптоновая является зарегистрированной торговой маркой компании EI Дюпон де Немур энд Компани.
