Магнитная мешалка с подогревом для травления печатных плат

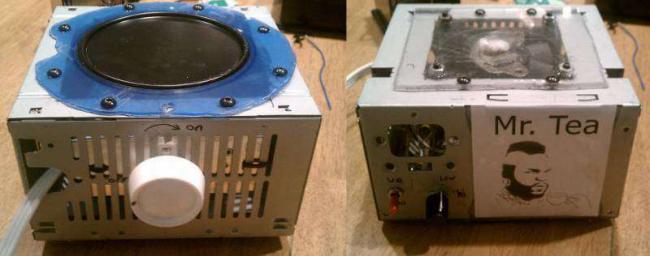

Магнитная мешалка необходима тем, кто любит заниматься различными химическими опытами. При помощи этого устройства можно воплотить в реальность различные идеи не только в лабораторных, но и в бытовых условиях. Чтобы не тратить личные сбережения, можно соорудить магнитную мешалку своими руками всего за несколько часов. В качестве основных деталей можно задействовать ненужный принтер и CD-ROM. Чтобы конструкция получилась многофункциональной, необходимо подготовить старый CRT-монитор.

Описание

Многие умельцы предпочитают изготавливать магнитную мешалку своими руками. Такой агрегат просто незаменим в тех случаях, когда нужно равномерно смешать, гомогенизировать или просто растворить несколько жидких сред без предварительного нагрева. Магнитные мешалки активно используются в медицинских, фармацевтических, биохимических, диагностических, а также микробиологических лабораториях.

Все эти отрасли ориентированы на работу с живыми, чувствительными, легко распадающимися образцами, которые запрещено загрязнять. Если изготовить своими руками магнитную мешалку из качественных инертных полимеров и композитов, то в итоге можно получить качественное устройство, которое будет иметь небольшую площадь соприкосновения со смесью.

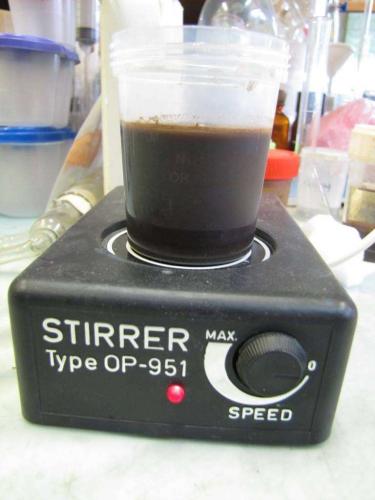

Стоит отметить, что некоторые заводские модели позволяют легко перемешивать 10-литровое ведро воды. А это значит, что мешалка прекрасно справится с 5 литрами вязкой жидкости. Эффективность устройства обусловлена наличием неизнашивающейся магнитной головки.

Требуемые инструменты

Чтобы изготовить магнитную мешалку своими руками, нужно заранее подготовить все необходимые материалы и приспособления:

• плоскогубцы;
• мультиметр;
• кусачки;
• дрель и сверла;
• отвертки;

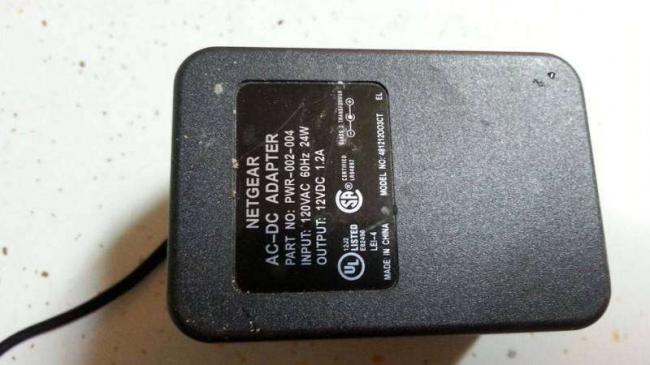

• блок питания 12В;
• провода;
• неодимовый магнит (можно взять у старого винчестера);
• предохранители;
• припой и паяльник;
• разводной ключ;
• якорь для перемешивания;
• разъемы и коннекторы;
• вентилятор от ПК;
• переключатель;
• резиновые ножки (предотвратят скольжение агрегата);
• суперклей;
• пластиковый контейнер.

Стоит отметить, что изготовить магнитную мешалку своими руками можно в том случае, если мастер знаком с основами электротехники и пайки. Итоговый результат зависит от навыков исполнителя.

Рабочие нюансы

Чтобы сделать магнитную мешалку своими руками, нужно первым делом создать электрическую цепь питания для будущего агрегата. Дабы не допустить самых распространенных ошибок, необходимо использовать классическую схему. После качественной спайки цепи следует подогнать потенциометр под заданные параметры. Только после этого можно приступать к установке магнитов в корпус лабораторной мешалки. Для этого необходимо просверлить небольшое отверстие в центре алюминиевого круга. По бокам крепят неодимовые магниты, а также монтируют шкив от моторчика.

На следующем этапе можно собирать все детали в единую конструкцию. Для фиксации можно использовать обычные болты. Чтобы емкость надежно удерживалась на одном месте во время тряски, на дно необходимо прикрепить небольшой магнит. Изделие не должно вступать в реакцию с кислотами либо другими реактивами. На финальном этапе обязательно осуществляется тестирование агрегата. Стоит отметить, что максимально ответственно нужно подойти к выбору якоря для магнитной мешалки. Своими руками можно изготовить высококачественное и долговечное изделие.

Правила сборки

Сделать магнитную мешалку из подручных материалов можно всего за 1—2 часа. Первым делом необходимо подсоединить к кулеру два магнита. Они должны быть расположены параллельно друг другу, чтобы полюса были противоположными. Необходимо использовать клей, но если его нет, то подойдет обычный скотч. Так как из-за магнитов вентилятор станет выше, нужно выровнять высоту площадки. Для работы подойдут классические болты от кулера.

В качестве главной поверхности идеально подойдет пластиковый футляр из-под дисков, а в качестве размешивателя — железная скрепка с изоляцией. После этого можно включить магнитную мешалку. Для подвода питания понадобится всего два провода. Посуда для жидкости обязательно должна быть плоской. Когда вода залита, нужно установить скрепку.

Советы экспертов

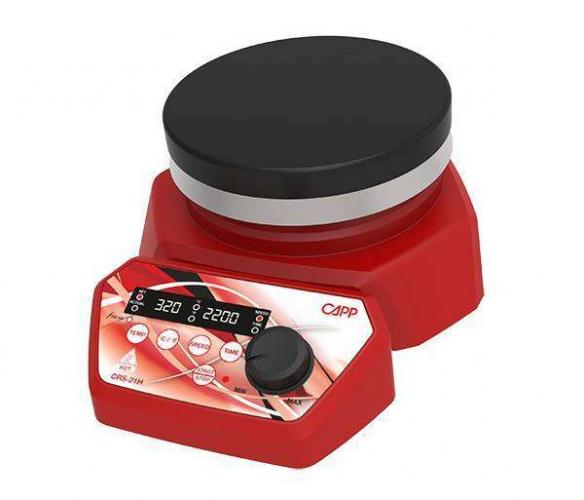

Если работа лаборатории направлена на поточное проведение анализов с использованием чувствительных образцов, выращиванием или растворением различных микроорганизмов в питательных средах, тогда нужно задуматься об изобретении универсальной многоместной магнитной мешалки с предварительным нагревом. Такие установки можно приобрести в специализированных магазинах, но их стоимость довольно высока.

Крупные исследовательские лаборатории и центры, которые занимаются выпуском совершенно новой продукции, нуждаются в покупке многофункциональной верхнеприводной мешалки с различными насадками. Без мощной установки нельзя обойтись в процессе изготовления сахарного сиропа, кремов, гелей и даже цементного раствора.

Перевел SaorY для mozgochiny.ru

Доброго дня, мозгочины! Выкладываю статью о том, как из подручных материалов смастерить магнитную мешалку, которая может пригодиться и в лаборатории, и на кухне.

Шаг 1: Инструменты и материалы

Я полагаю, что вы знакомы с основами электротехники и мозгопайки, а также ТБ при работе с электричеством и нагревательными приборами. Всю ответственность при создании и использовании данной самоделки вы берете на себя.

Шаг 2: Компоновка

Размещение деталей это простой шаг, но многие его упускают, тем самым снижая качество поделки. Поэтому компонуем детали, выбираем наилучшее расположение элементов, проверяем как они подогнаны друг к другу.

Вентилятор лучше расположить посередине верхней панели, а переключатель и регулятор на передней удобства управления. Обязательно проверяем как вращается вентилятор, не задевает ли магнит края, не мешает ли что-либо вращению. Если магнит касается верхней крышки, то по краю рамки вентилятора можно установить прокладку.

Шаг 3: Сборка

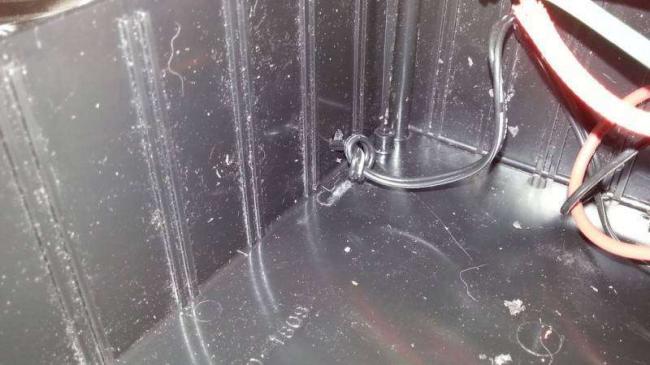

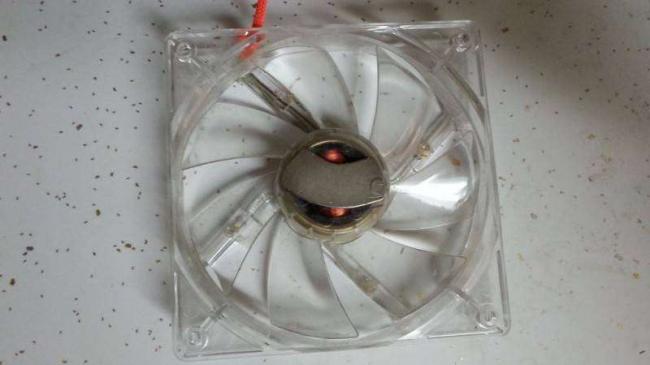

Когда мозгодетали скомпонованы переходим к сборке: в корпусе высверливаем отверстия под электродетали, устанавливаем их, подводим провода блока питания. Приклеиваем магнит к вентилятору, а сам вентилятор закрепляем винтами на верхней панели.

К внешней нижней стороне корпуса приклеиваем резиновые ножки, чтобы самоделка не «гуляла» во время работы.

Шаг 4: Электроцепь

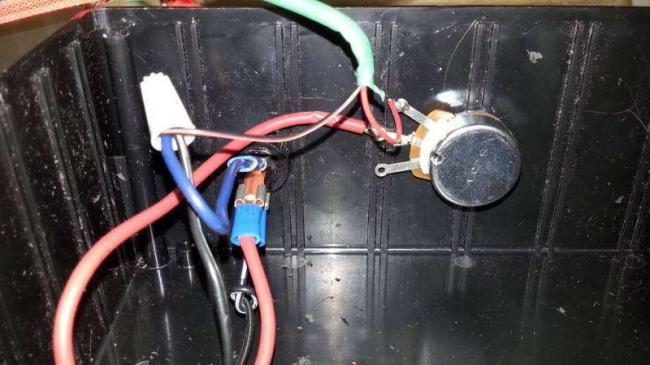

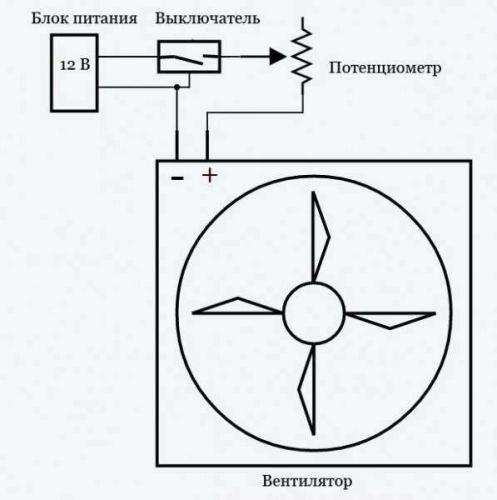

По представленной схеме собираем электроцепь, не забываем про предохранитель. По вашему усмотрению используйте разъемы, коннекторы, термоусадочную трубку, но обязательно соблюдайте полярность при пайке мозгоконтактов.

Если вы решили использовать предохранитель, то его лучше установить в разрыв положительного провода от блока питания к переключателю.

Шаг 5: Тестирование

Если все работы по сборке и пайке закончены, то закрываем корпус самоделки, устанавливаем на нее емкость с жидкостью и якорем, и проверяем на работоспособность, при необходимости устраняем неполадки.

Шаг 6: Демо

На первом видео представлен процесс смешивания воды и масла, которые по распространенному мнению не смешиваются, но как видите это не так. Кстати, чтобы избежать нежелательной газации смеси применяйте якоря различного размера, в зависимости от плотности жидкостей.

Второе видео демонстрирует смешивание воды и средства для мытья посуды, и для аэрирования смеси, которое в данном случае желательно, я использовал большой якорь.

Удачи в мозгоопытах!

(A-z Source)

>Купить в подарок или заказать уникальную вещь<

<blink>ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ! </blink>

• Bluetooth-колонка на 40Вт своими руками— 21.05.2016
• Как сделать бетонную столешницу— 14.05.2016
• «Гигантская микросхема» или подставка для ног своими руками — часть 2— 10.05.2016
• «Гигантская микросхема» или подставка для ног своими руками — часть 1— 09.05.2016
• « Fantastic Plastic» или ЧПУ-фрезер для пластика своими руками— 08.05.2016
• Как сделать легендарный робот «Canbot»— 07.05.2016
• Как сделать магнитную панель для специй— 06.05.2016
• Как сделать POWERBANK из аккумулятора старого телефона— 05.05.2016
• Светильник «Ракета» своими руками— 04.05.2016
• Как сделать оригинальную подставку для книг— 03.05.2016
• Ночник со звездным узором своими руками— 02.05.2016
• Как сделать складной многофункциональный столик— 01.05.2016
• Столярный вытяжной стол— 30.04.2016
• «Пост-апокалиптические» очки своими руками— 17.04.2016
• Водонепроницаемый мешок своими руками (почти задаром)— 12.04.2016

Паяльник из зажиг…Делаем волшебный …Личный квадрокопт…Необычные самодел…Самовольное питан…Доработка малярно…

Магнитная мешалка с подогревом своими руками:

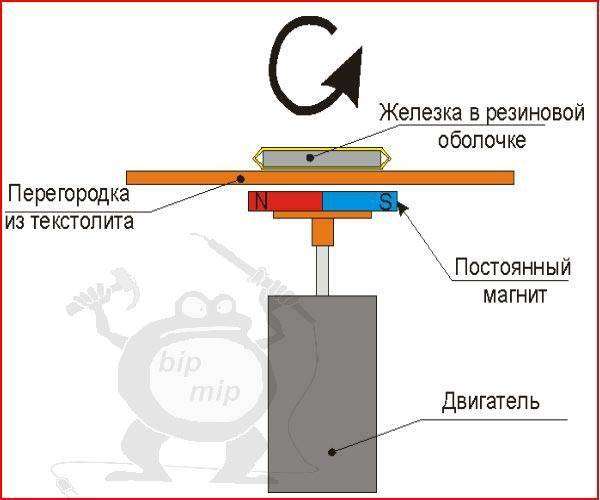

Магнитная мешалка представляет собою ни что иное как обыкновенный двигатель с приклеенным на его оси постоянным магнитом (желательно использовать неодимовый магнит) и вращающейся железкой в резиновой или пластмассовой оболочке.

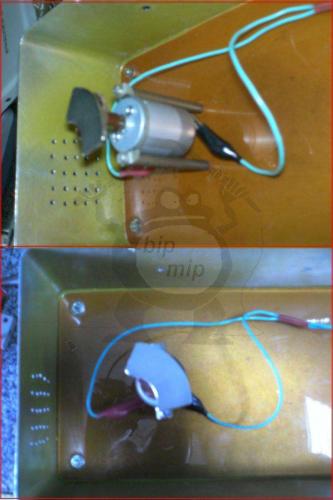

Собрать такую конструкцию довольно просто, берёте оборотистый движок (в инете можно встретить варианты самодельных магнитных мешалок с магнитом прилепленным на кулер – так лучше не делать – я проверял, кулер примагничивается магнитом и он перестаёт работать),  цепляете на его ротор пластиковую болванку и приклеиваете к ней неодимовый магнит.

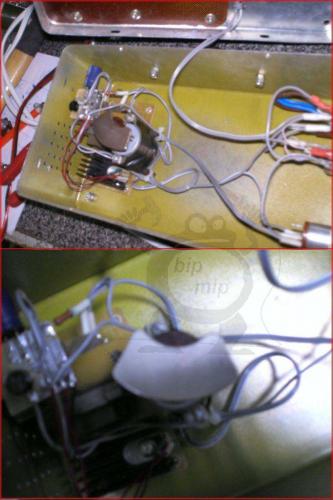

Обороты двигателя желательно регулировать при помощи регулируемого блока питания, я внедрил его плату, непосредственно внутри корпуса магнитной мешалки.

Потом вам необходимо подобрать немагнитную платформу, подходящий по размерам болтик или гвоздик и эмпирически выяснить нужное расстояние от магнита до металлического  отрезка, при котором он вращается с оптимальной скоростью. Вы прекрасно должны понимать, что чем дальше металл от магнита, тем хуже сцепление. Потому вам нужно будет чётко всё это учесть, просто прислоните платформу к магниту, но так что бы он свободно вращался, и бросьте на неё железяку, но при этом помните что в воде она не царапает дно, а вот насухо будут оставаться следы.

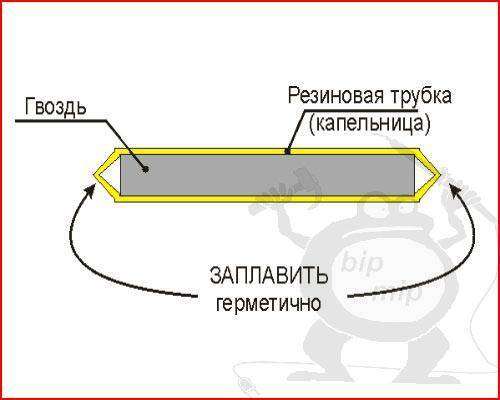

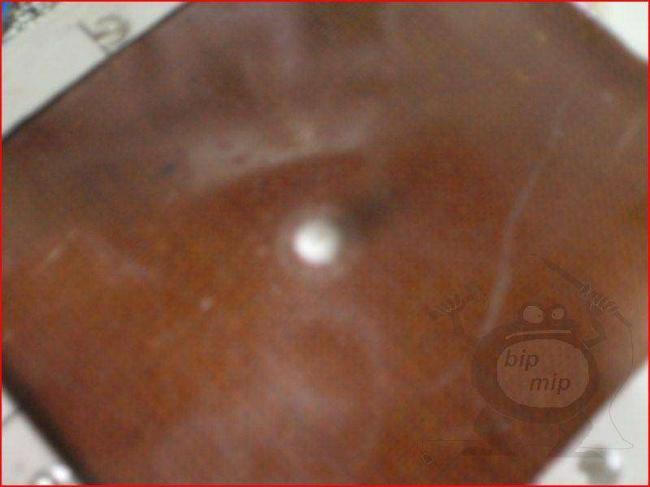

Вполне естественно что вода или другая перемешиваемая жидкость (в нашем случае травильный раствор типа хлорное железо) будет разъедать железо, потому его нужно изолировать от внешней среды. Я просто взял отрезок капельницы, засунул туда маленький болтик с отпиленной шляпкой, и заплавил концы зажигалкой.

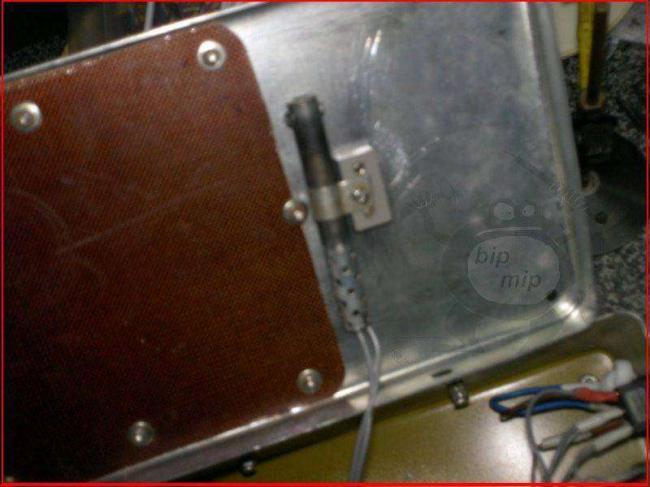

Если вы хотите сделать магнитную мешалку с подогревом то вам нужен металлический корпус, для того чтобы получилось подобие электропечи. Вот я, к примеру, просто прикрутил железной скобой к крышки корпуса магнитной мешалки, нагреватель от паяльника, всё хорошо заизолировав термостойкими кембриками естественно.

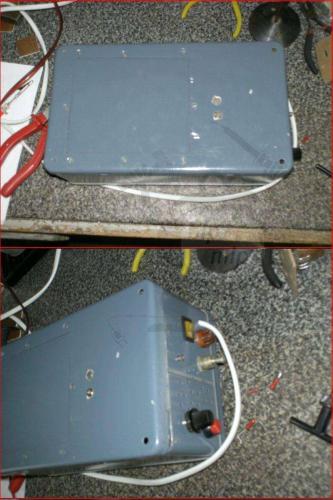

Ну а потом всё покрасил и закрыл крышку корпуса, хотя красить было стрёмно, я боялся что при нагреве, краска начнёт вонять, но к моему счастью такого не произошло.

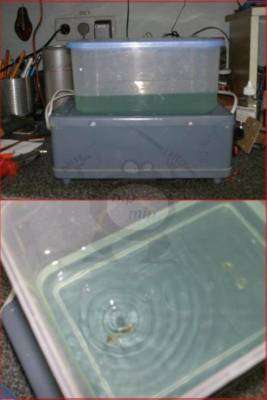

В своём варианте магнитной мешалки я предусмотрел регулировку оборотов вращения магнита (а соответственно и самой мешалки), отдельно вывел кнопку пуска двигателя, и отдельно тумблер включения/отключения нагревателя, так как не всегда нужно подогревать растворы, равно как и не всегда перемешивать. Осталось только поставить на неё подходящую по размерам ёмкость (я использовал судочки для пищевых продуктов, так как они рассчитаны на нагрев до 60 градусов), залил туда травильный раствор и, естественно, бросил туда магнитную мешалку, результат превзошел все ожидания.

Раствор нагрелся до 40 градусов, чего мне вполне достаточно, судочек не оплавился, а перемешивание равномерное и качественное, тем более что его скорость можно регулировать. На мой взгляд, такая магнитная мешалка именно то, что нужно для травления печатных плат, как показал мой опыт, в ней можно гораздо удобнее, качественнее и быстрее сделать печатную плату, чем в пузырьковой ванне (даже вариант с миксером сильно уступает по удобству пользования и простоте сборки).
