Обновление мастерской. Штатив для микроскопа

Вот уже много лет пользуюсь самодельным штативом для микроскопа из хромированных труб системы Joker.

Конструкция крайне ненадёжная. Трубы тонкие, всё болтается и провисает. Регулировать что-то по высоте проблематично.

В финальной стадии всех доработок и переделок примерно так всё это выглядело:

И вот вчера наконец приехал новый штатив для микроскопа. Сделан из толстых хромированных труб по индивидуальному заказу под мой стол. Превосходит любые китайские решения такого плана по качеству, по функционалу и особенно по цене.

Стойка крепится болтами к столу и к полке. Жесткость отличная, даже не пытается шататься.

Так штатив с микроскопом выглядит в сложенном состоянии

Так полностью разложен

Работать над преднагревателем плат стало значительно комфортнее. Теперь мне не приходится возиться с подниманием-опусканием и фиксацией штанги.

За реализацию всех моих хотелок и предложенные технические решения огромная благодарность Фаязу Имангулову, токарю 5 разряда.Мои многолетние мучения с микроскопом наконец окончены. Теперь наконец-то можно комфортно работать.

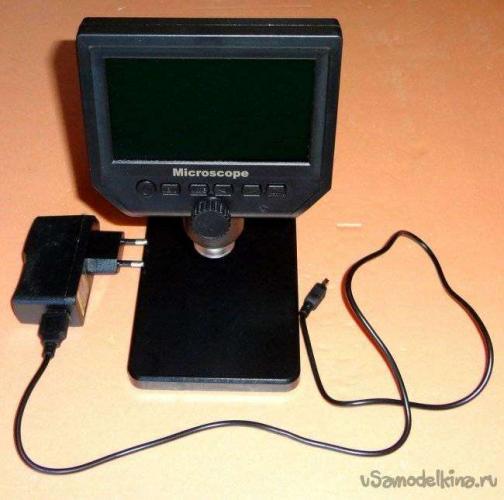

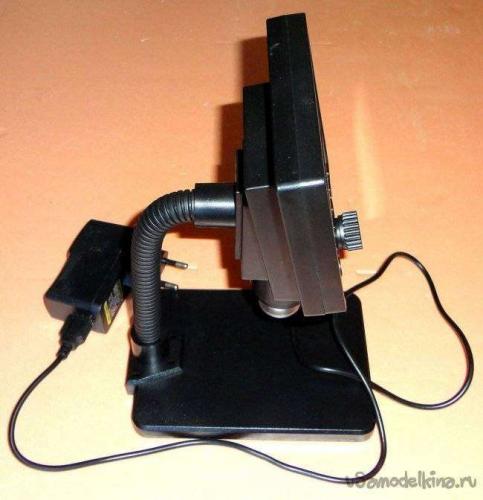

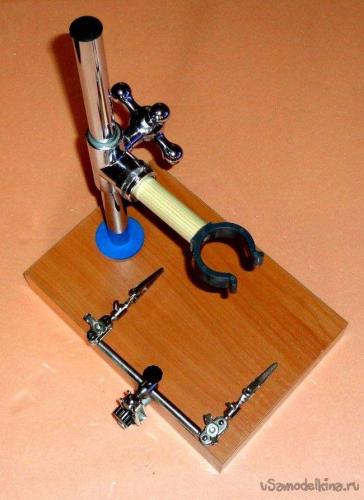

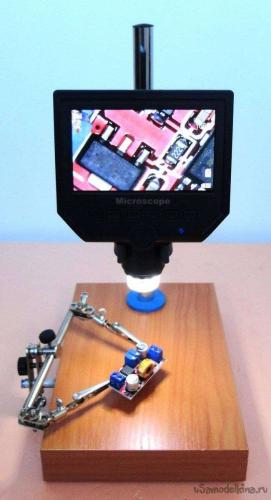

6st-shurПриспособления Всем доброго времени суток. Предлагаю вашему вниманию простой вариант изготовления надежной подставки для китайских USB микроскопов типа G600, собранной из имевшихся подручных материалов.Необходимость подобной конструкции у меня возникла когда я попробовал пользоваться родным китайским комплектом. Родная подставка слишком маленькая и легкая. Даже при легком касании микроскопа начинается продолжительная тряска изображения. Тратить лишнюю 1000р (а это половина стоимости микроскопа) на более дорогую металлическую пока не вижу необходимости, т.к. неизвестно, сколько это «чудо» китайской техники проживет. Но пока он меня радует.На фото видно реальное качество работы микроскопа на фрагменте платы китайского модуля, при его среднем увеличении.Родной комплект поставки (вот что было).

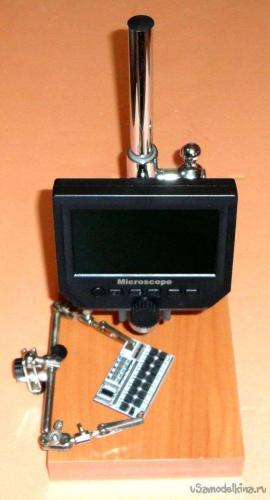

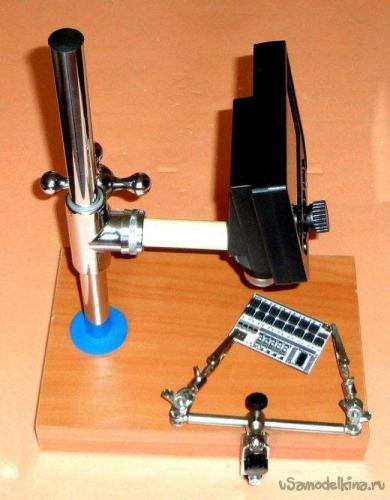

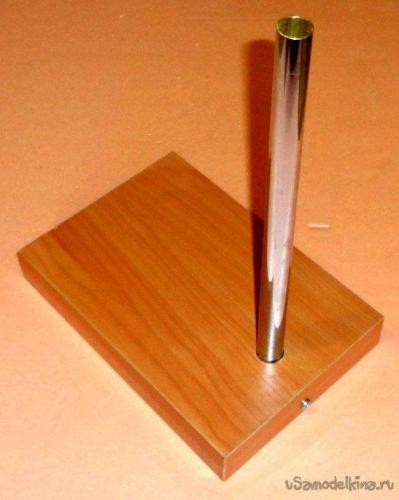

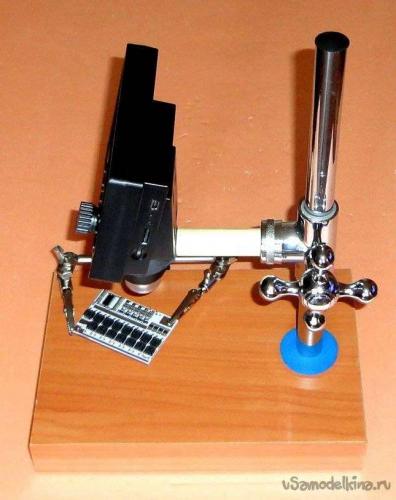

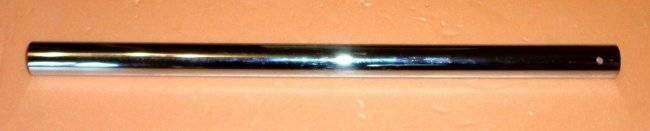

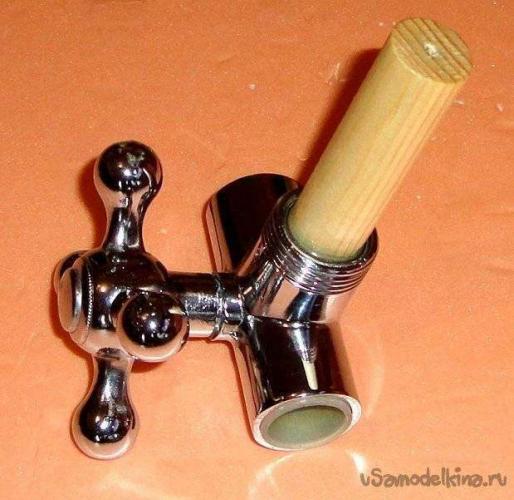

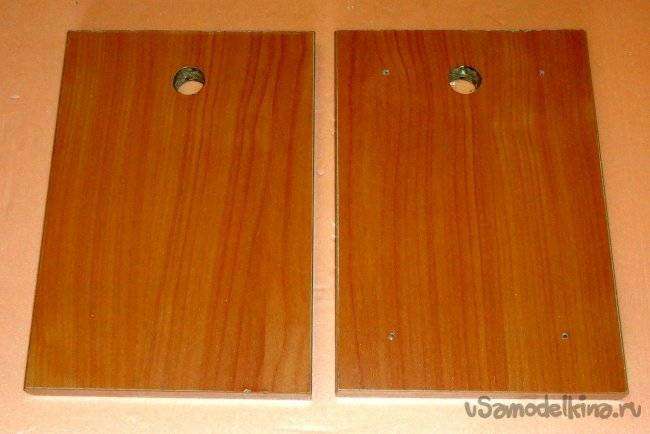

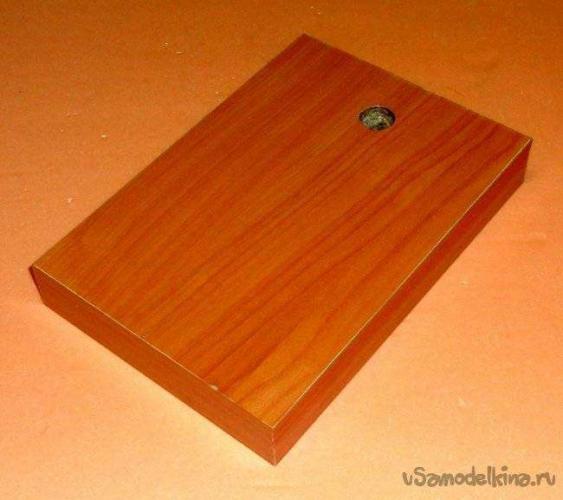

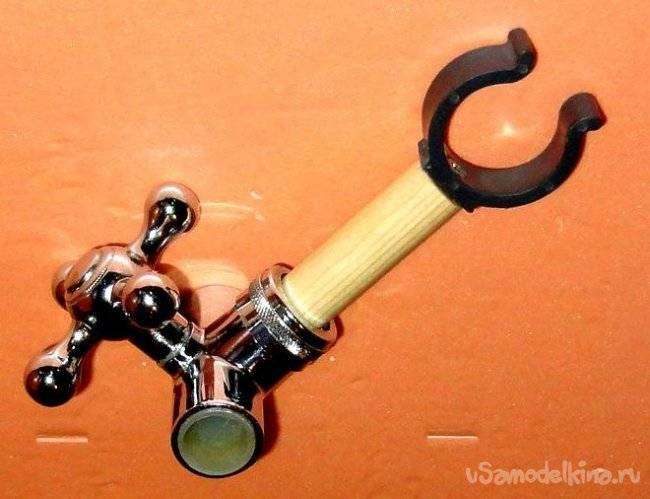

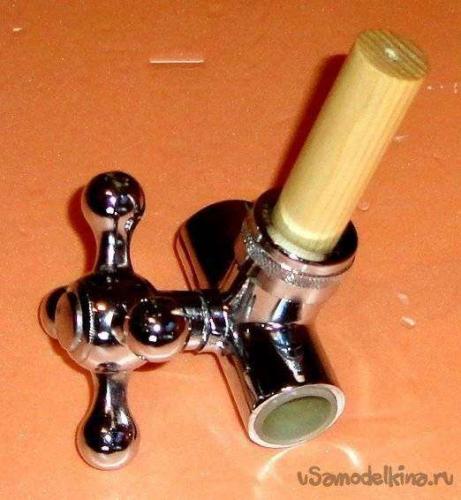

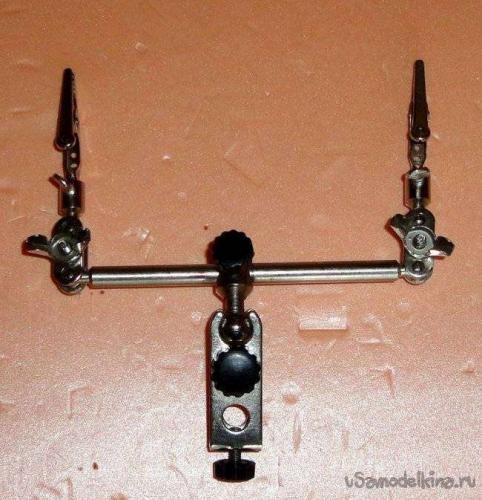

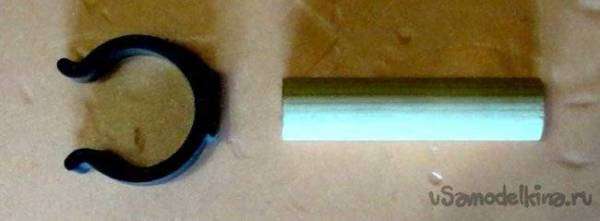

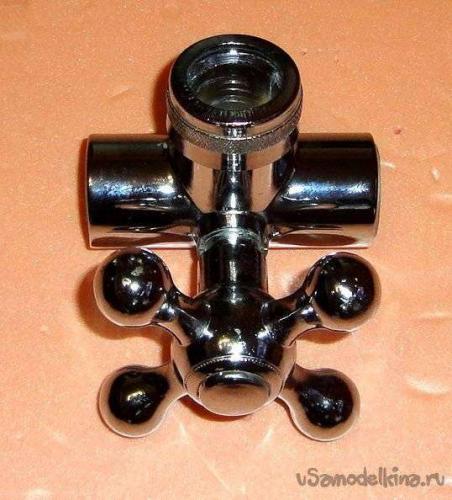

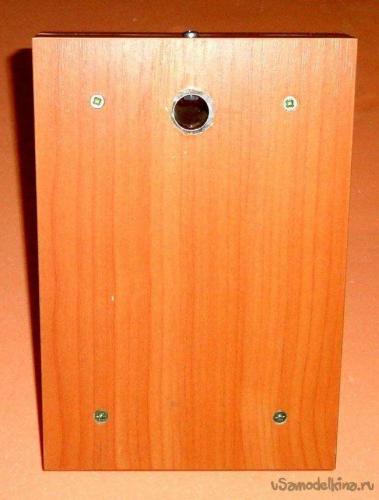

Идея состояла в использовании материалов, деталей и инструментов, имевшихся у меня в наличии под рукой. Без беганья по магазинам и траты денег.В данной конструкции было использовано:— детали старого сломанного держателя для душа- две панели ЛДСП размерами 150х220х16мм- винт с гайкой М4- шурупы диаметром 3,5мм, 4мм- трубка алюминиевая диаметром 8мм длинной 25мм- круглый деревянный профиль диаметром 18мм длинной 75мм- пластмассовый фрагмент держателя щеток от пылесоса- клей эпоксидный универсальный- лак бесцветный ХВ-784- лента кромочнаяИз инструментов использовалось:— отрезная машинка- дрель на стойке- электролобзик- отвертка- напильники- струбцины- утюгК сожалению, у меня не нашлось куска толстой столешницы (а основание таких приборов должно быть достаточно увесистым), поэтому в качестве основания использовал два куска ЛДСП размерами 150х220х16мм. Которые были скреплены шурупами, после чего в них просверлено сквозное отверстие 18мм. На срезы с помощью утюга была наклеена кромочная лента.В качестве штатива использован фрагмент трубки от старого сломанного держателя для душа диаметром 17,5мм длинной 300мм. Выбран фрагмент, где не было окислов, не пострадала хромировка.Штатив закреплен в основании с помощью винта с гайкой М4 и эпоксидного клея, что обеспечило надежное крепление без каких либо возможных люфтов (т.е. намертво).Фиксатор микроскопа сделан из держателя душа, круглого деревянного профиля диаметром 18мм длинной 75мм и пластмассового фрагмента держателя щеток от пылесоса. Деревянный профиль покрыт бесцветным лаком и намертво вклеен в держатель с помощью эпоксидного клея. К нему достаточно длинным шурупом привинчен фрагмент держателя щеток от пылесоса (см. фото).Очень порадовала пластиковая вставка в держателе душа. Благодаря ей перемещение по штативу получается очень плавное и не царапается хромировка.На нижнюю часть основания наклеены резиновые ножки.На штатив одета синяя резиновая шайба. Сверху штатива вставлена черная пластиковая заглушка. На боковой части основания шурупом диаметром 4мм закреплена алюминиевая трубка диаметром 8мм длинной 25мм.Алюминиевая трубка служит для возможности, в случае необходимости, установки держателя от промышленного варианта «третьей руки», что оказалось очень удобным. При ненадобности он моментально снимается и не мешает. Очень удобно, когда работаешь пинцетом и паяльником одновременно или сразу двумя щупами мультиметра.Высота штатива сделана с запасом (относительно китайских вариантов), по отношению к возможным фокусным расстояниям микроскопа, что дает возможность удобно рассматривать детали на более габаритных объектах. Конструкция получилась очень устойчивая. Основание микроскопа диаметром 34мм фиксируется достаточно плотно и при этом не царапается. Так же оказалась очень полезной возможность свободного вращения фиксатора микроскопа вокруг штатива.Микроскоп работает по принципу – чем дальше от объекта, тем меньше коэффициент увеличения. Поэтому работать с паяльником оказалось удобнее при среднем и небольшом увеличении, чтоб не повредить сам микроскоп. При большом увеличении удобно выискивать плохо видимые повреждения и микротрещины и т.д.Благодаря получившимся приличным габаритам основания и высоте штатива есть возможность в дальнейшем беспроблемной установки дополнительных приспособлений, если они понадобятся в ходе эксплуатации. Если нужна дополнительная информация, пишите на почту, постараюсь обязательно ответить. Отзывы, предложения и комментарии очень приветствуются. Июнь 2019г.Станислав Шурупкин.Email: st-shur@mail.ru Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

• Цена: $56

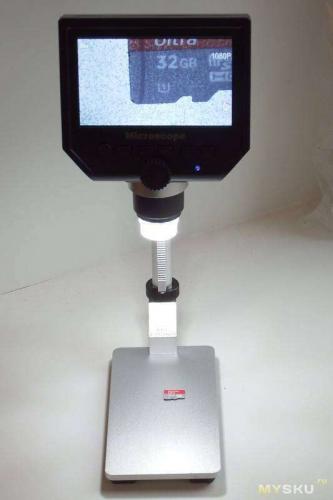

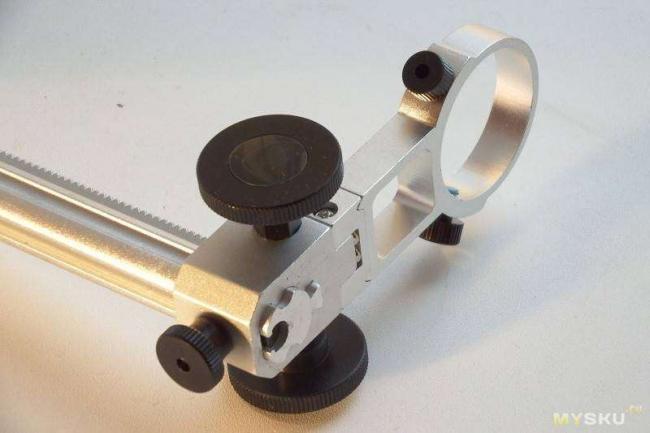

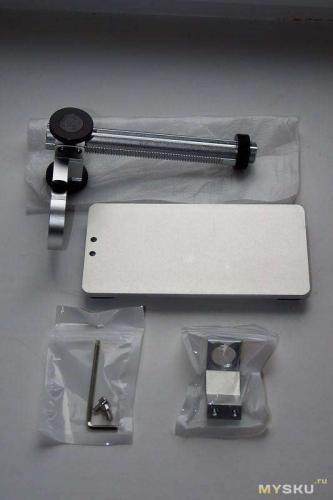

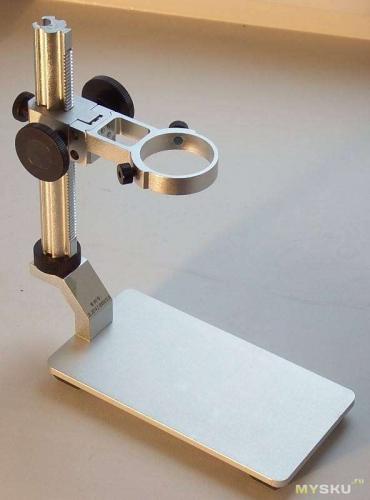

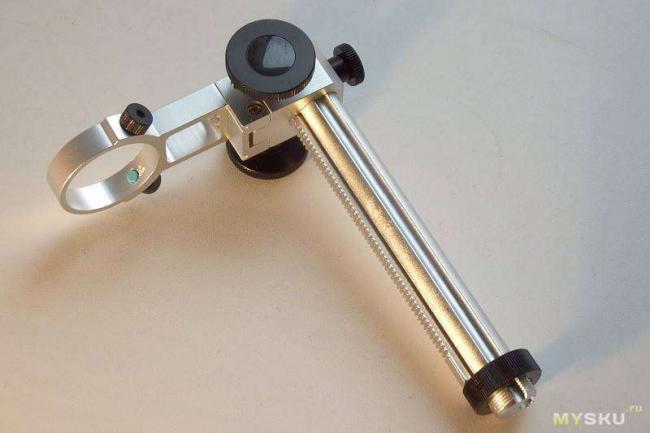

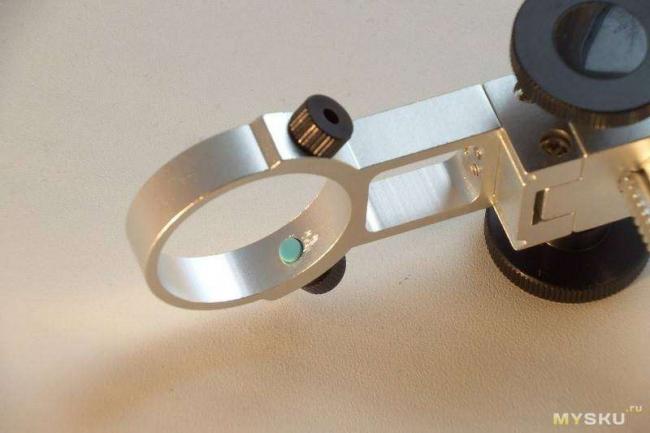

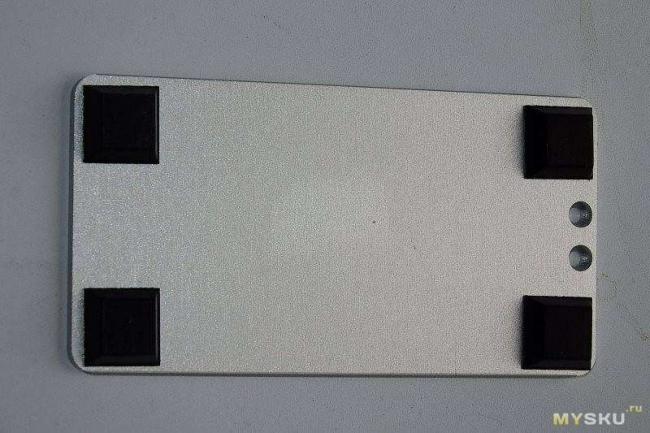

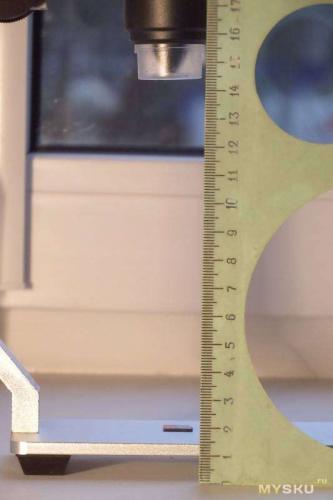

Микроскоп я бросился покупать после прочтения очень качественно сделанного обзора «Микроскоп Mustool G600 и его доработка». Автору — респект!!! Основная цель покупки — пайка мелких деталей, ибо выданные мне при рождении глазки неудержимо стареют. Поэтому решил взять микроскоп не на присоске, а на штативе. К обзору самого микроскопа, сделанного Svjazyst’ом добавить нечего, а вот штатив я опишу. Комплект штатива вложен в коробку с микроскопом. Вот фото деталей комплекта: Все отлично и разумно упаковано. Часть с зубчатой рейкой упакована в мягкий пакетик. Понемножку собираем… Винты, приложенные в комплекте — нержавейка. С внутренним шестигранником. Для них приложен ключик. Резиновые ножки на основании наклеены ровно: Даже не ожидал столь качественного изготовления. Зубцы и резьбы чистые; чернение (там, где оно предусмотрено) — без изъянов; на профиле ощущается консистентная силиконовая смазка; накатка на шайбах и винтах ровная и без заусенцев. То есть вообще нигде нет заусенцев. Даже на пластике. Детали не из-под станка «как есть» — отверстия имеют следы зачистки: Винты, зажимающие микроскоп в кольце — с пластиковыми нашлепками. По виду — силикон. Извините, но я уж не стал отдирать эти нашлепки для того, чтобы проверить крепко ли они на винтах держатся и на что посажены. Штатив — супер! Я беспокоился о том, хватит ли высоты объектива над печатной платой для комфортной пайки. Сдается мне, что хватит с запасом (микроскоп отодвинут максимально высоко): Увеличение на таком расстоянии: Осталось приколхозить какой-нибудь обдув нижней части объектива (чтобы в линзу не летели всякие дымы, пары и брызги флюса) и можно паять с комфортом!Используемые источники:
