Схемы на основе LM3914 и LM3914N

На основе интегральной микросхемы LM3914 производителя National Semiconductors можно конструировать различные светодиодные индикаторы, имеющие линейную шкалу. Основой LM3914 является 10 компараторов.

Входной сигнал через операционный усилитель подается на инверсные входы компараторов LM3914, а прямые входы их подключены к резисторному делителю напряжения. Десять выходов являются выходами компараторов, к которым подключаются светодиоды.

Выбор работы индикации: либо режим «столбик», это когда с изменением уровня входного сигнала меняется количество светящихся светодиодов, либо режим «точка», то есть с изменением уровня сигнала, перемещаясь по линейке светится только один светодиод.

Назначение выводов LM3914:

• 1, 10…18 —  выходы.
• 2 — минус питания.
• 3 — плюс источника питания от 3…18 вольт.
• 4 — на данный вывод подается напряжение, величина которого определяет нижний уровень индикации. Допустимый уровень от Uн.min. = 0 до Uн.max. = (Uпит. – 1,5В.)
• 5 — на данный вывод подается входной сигнал.
• 6 — на данный вывод подается напряжение, величина которого определяет верхний уровень индикации. Допустимый уровень от Uв.min. = 0 до Uв.max. = (Uпит. – 1,5В.)
• 7, 8 — выводы для регулирования тока, протекающего через светодиоды.
• 9 — вывод отвечает за режим работы индикации («точка» или «столбик»)

Шаг переключения от одного светодиода к другому автоматически высчитывается микросхемой. Шаг будет равен (Uв. – Uн.)/10.

Алгоритм работы индикатора на микросхеме LM3914

До тех пор, пока на ножке Uвх. сигнал ниже  по сравнению с напряжением на выводе Uн., светодиоды не горят. Как только входной сигнал сравняется с Uн. – загорится светодиод HL1. При последующем увеличение сигнала на величину (Uв. – Uн.)/10, в режиме «точка»  выключается HL1 и одновременно загорается HL2. В том случае если LM3914 функционирует в режиме «столбик», то при включении HL2, HL1 не гаснет.

Микросхема LM3914 спроектирована для создания светодиодных индикаторов с линейной шкалой, и поэтому резисторы в составе делителя обладают одинаковым сопротивлением. Микросхема  имеет источник опорного напряжения в 1,25 вольт. С помощью подключения дополнительно 2-х резисторов  можно добиться увеличения опорного напряжения (не более  Uпит. — 2 вольта; максимум 12 вольт).

Расчет опорного напряжения можно выполнить по следующей формуле:

Uоп = (R2/R1+1)*1,25В + Iв*R2, где

• R1 — резистор, подключаемый к ножкам  7 и 8 микросхемы LM3914.
• R2 — резистор, подключаемый  между ножками 8 и минусом питания схемы.
• Iв – сила тока на ножке 8 микросхемы (около 100 мкА)

Для выбора одного из двух режимов работы  нужно сделать следующее:

• Режим «точка» — вывод 9 подключить к минусу питания или оставить неподключенным.
• Режим «столбик» — вывод 9 подсоединить к плюсу питания микросхемы.

Технические характеристики  микросхемы LM3914

Стандартная схема подключения входного напряжения на микросхему LM3914

В зависимости от величины входного напряжения Uвх, необходимо подобрать сопротивление R1, при котором будет светиться верхний по шкале светодиод. Данное сопротивление можно вычислить по формуле: R1 = R2(Uвх/1,25 — 1).

Посредством включения резистора R3 можно добиться регулирования тока протекающего через светодиоды.

Скачать datasheet LM3914(1,6 Mb, скачано: 4 014)

Want create site? Find Free WordPress Themes and plugins.

Я люблю слушать музыку. И делаю приспособления для светомузыки. Кроме того можно использовать для отображения уровеня мощности звука, это выглядит красиво.

Данные электронные изделия можно приобрести в магазине разных стилей и готовых к использованию.

Для работы светодиодов в качестве светомузыки  используют IC LM3914, потому что это удобно, легко изменять.

Ниже я покажу схемы, которые используют эту IC.

Иногда вы ищете идеи по этому.

Например: мигалками группы, чтобы украсить елку, экзотические и уникальные варианты.

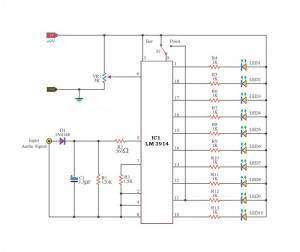

Индикация схемы измерителя VU 10 с использованием LM3914

Это цепь, которая применяется часто в используемых стандартов. В интегральной схеме LM3914 является преимуществом диапазон напряжения. Это разделение на четыре ноги. Напряжение на ножке 6 является низким и разделителем опорного напряжения.

При повышении мощности питания цепи звуковой сигнал через диод D1 который пропускает только положительный сигнал проходя через C1 и R1 фильтр сигнал сглаживается. Затем мощность света направляется через R2 доступ к входному контакту 5 IC, IC для отображения сигнала начинается от выходного контакта 1 или LED1 прилежащей к ноге 10 или LED10. Вы можете выбрать две формы отображения в виде отображения полосы или точечное отображение, для этого необходимо использовать переключатель S1. VR1, который изменяет напряжение IC и R3 текущей функции ограничения вывода. Если значение в котором R3 LED1-LED10 очень светлые.

Примечание: Вот особенности LM3914

-Диски светодиоды, LCDs или вакуумные флуоресцентные лампы

-Линейный  или точка режим отображения внешне выбираемые пользователем

-Расширяемая дисплеев 100 шагов

-Внутренние напряжения от 1.2V- 12V

-Работает с одной поставки менее чем 3V

-Выходной ток программируемых диодов от 2 мА до 30 мА

-Нет мультиплекс коммутации или взаимодействие между выходами

-Ввод выдерживает 35V без повреждения или отказа выходов

-Светодиодные драйвера выходы являются регулируемых, открытой токосъемников

-Выходы могут взаимодействовать с логики TTL или CMOS

Внутренний делитель 10-шаг является плавающей и может ссылаться на широкий диапазон напряжений

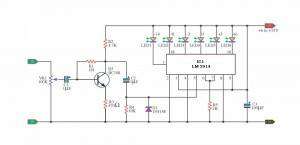

Светодиодный измеритель VU на  IC LM3914

В цепи светодиодного измерителя VU используем IC1 LM3914 и транзистор BC109C, по цепи будет шоу уровеня звукового сигнала (мощность музыка) — «дБ» в шести уровне светодиодный дисплей, или также известен как VU-ИЗМЕРИТЕЛЕМ. для стерео системы. В этом: измеритель VU 10 LED с помощью LM3914 базово может контролировать 10 привели, но использовать для высоких сигнала, когда мы добавляем Q1-BC109 на входной секции для повышения до ток для низкого уровня сигнала Входа. Как вы видите схема для моно цепи, но если вы будет нуждаться в стерео, вам необходимо сделать другой.  Все детали изображены на схеме.

Светомузыка на основе  LM3914

Это просто свет, запустив музыку на вход этой цепи не трудно, при помощи нескольких аксессуаров. Может подключаться к выходу CD или магнитофона.

Функционирование цепи. Начинает ввод через VR1. Схема будет функционировать нормально, при поступлении сигнала. D1 пропускает только положительные сигналы, для активации Q1. Сигнал распространяется через Q1 ввода 5 IC1. По C1 идет задержка IC не включает светодиод (подключенных к выходной. IC1) немедленно.

Можно измерить напряжение на контакте 5 IC1 отображения светодиод на контакты 1-19 IC, который находится в пределах диапазона. по сравнению с несколько стандартных цепей напряжения. Цепи могут действовать эффективно. В R1, который будет определять, тока, протекающего через светодиод. Чтобы предотвратить повреждение LED.

Использование  должен быть подключен к входу цепи. Разъемы динамика, измените значение R3 10 k и IC1 можно выбрать для отображения двух типов «Полоса», когда контакт 9 подключен к источнику питания. Чтобы показывалось движение точек на 9-контакте понизить напряжение.

Моргание света с помощью музыки с стерео мультисистемы.

Эта схема используется во многом оборудовании. Вы можете выбрать запуск линии или запустить с точкой.

Функционирование цепи. Основное устройство IC номер LM3914N готов показать эффекты мощности, как линия или точку. IC1 и IC2 аналогичные цепи R2, R3, VR1 подключены методом разделения напряжения на, через D1 5 ПИН. R1 и C1 являются ожидания задержки. Входной контакт 5 чтобы не скоро исчезнут. Сигнал для вывода каждого IC pin подключен к трем LED для ограничения потока. Но если вы хотите светодиод лунного света только придется подбирать сопротивление . S1, S2, необязательный формат отображения индикатора.

<<< Схемы электрические

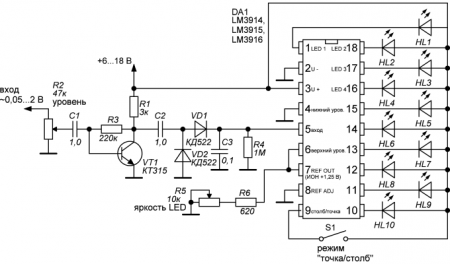

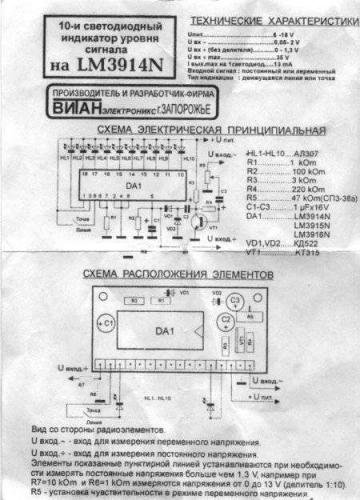

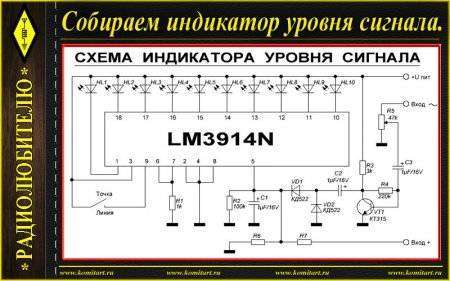

Did you find apk for android? You can find new Free Android Games and apps.Раздел: РадиолюбителюСхема индикатора уровня на LM3914N / LM3915N.Собираем индикатор уровня сигнала на LM3914N_LM3915NВ схеме индикатора уровня сигнала, который мы рассматриваем в данной статье можно применить такие микросхемы, как LM3914, LM3915 или LM3916. Но, хотя цоколевка у этих МС одинаковая, между ними существует небольшая разница. LM3914 – линейная, подойдет, например, для измерения постоянного напряжения, LM3915 и LM3916 – логарифмические, поэтому последние наиболее целесообразно применить для индикатора уровня. Микросхема управляет десятью светодиодами, режим индикации можно менять с помощью переключателя ТОЧКА / ЛИНИЯ. В наших закромах завалялся скан паспорта индикатора от производителя ВИТАН-Электроникс, он показан на снимке ниже:Скан паспорта индикатора уровня сигнала на LM3914_LM3915_LM3916Мы немного отреставрировали принципиальную схему:Принципиальная схема индикатора на LM3914_LM3915_LM3916Схема индикатора уровня сигнала на LM3914Печатная плата для одного канала индикатора LAY6 формата выглядит так:Печатная плата индикатора уровня сигнала на LM3914_LM3915_LAYФото-вид печатной платы LAY6 формата:Печатная плата индикатора уровня сигнала на LM3914_LM3915_LAY_fotoСкачать материал по сборке индикатора уровня сигнала можно по прямой ссылке с нашего сайта, которая появится по центру этой же страницы после клика по любой строке рекламного блока ниже кроме строки “Оплаченная реклама”. Размер файла – 0,2 Mb.<tabltd>

<
