Собираем беспроводные наушники своими руками


Этот проект можно осуществить за пару часов, если вы дружите с электроникой, и за один вечер, если вы новичок.

Цель данного проекта – превратить ваши проводные наушники в Bluetooth-стереогарнитуру с длительностью работы до 6 часов при полной зарядке и возможностью подзарядки.

Переделка требует минимум инструментов и материалов и, по крайней мере, некоторого опыта работы с ручным инструментом и паяльником.

Инструменты для bloothus-наушников:

  • Крестовая отвертка.
  • Дрель.
  • Паяльник мощностью 30-40 Вт с тонким жалом.
  • Кусачки или старые ножницы.
  • Зарядное устройство.

Материалы:

  • Наушники с достаточным пространством для батареи (например, Sennheiser HD 201).
  • 3,7 В литий-ионная батарея (новая стоит около 3 долларов).
  • Провод (желательно 4 разных цветов длиной не менее 1 метра каждый).
  • Стерео разъем 3,5 мм (30 центов).
  • Штекер 3,5 мм (еще 30 центов).
  • Выключатель (30-50 центов).
  • Bluetooth-модуль BLK-MD-SPK-B (10 долларов).

Дополнительные материалы:

  • Припой.
  • Флюс для пайки.
  • Изоляционная лента.
  • Термо-клей с термо-пистолетом или простой суперклей.

Шаг 1: Приготовления

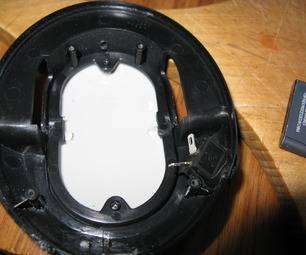

Разберите наушники. Возможно, чтобы сделать апгрейд, вам придется полностью их разобрать.

Выберите один наушник, который будет содержать все активные компоненты, включая батарею и модуль Bluetooth.

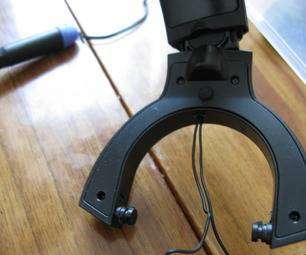

Проложите два провода через наголовник наушников. Возможно вам придется просверлить несколько отверстий и использовать клей для фиксации проводов.

Шаг 2: Встраиваем разъем питания и выключатель

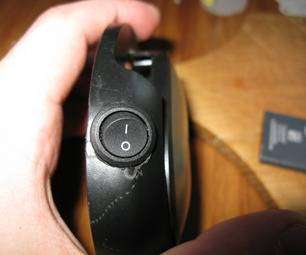

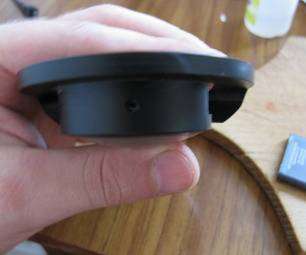

Высверлите отверстие в наушнике для установки выключателя питания. Используйте круглый выключатель с защелками, чтобы не приклеивать его в последствии. Сделайте то же самое с разъемом 3,5 мм.

Важные замечания:

  • Убедитесь, что после установки выключателя у вас останется достаточно места в наушнике для других компонентов. Если просверлить отверстие близко к краю корпуса наушника, то можно повредить его, или динамик потом не сможет встать на свое место.
  • Сверлите отверстия на небольшой скорости вращения, иначе трение от вращающегося сверла может расплавить пластик.
  • Убедитесь, что выключатель надежно установлен в отверстии и не провалится внутрь корпуса при нажатии на него.
  • Если вы переусердствовали с отверстием и сделали его слишком широким, зафиксируйте выключатель с помощью термо-клея.

Шаг 3: Расключаем динамики

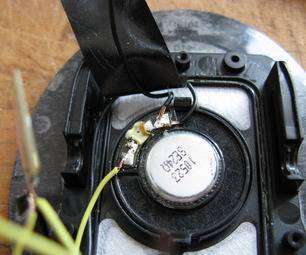

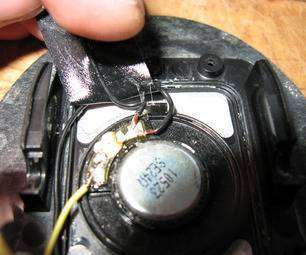

В активном наушнике припаяйте к отрицательному выводу динамика два провода, а к положительному – один. Один отрицательный провод пойдет на второй динамик, а два других провода – на модуль Bluetooth.

В другом, неактивном наушнике, динамик подключите к двум проводам, проложенным через наголовник. Припаяв к динамику провода, можете окончательно собрать этот наушник.

Шаг 4: Подключаем модуль Bluetooth

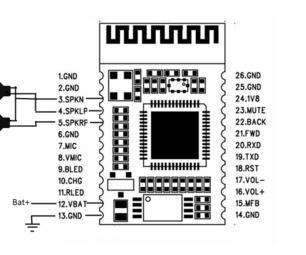

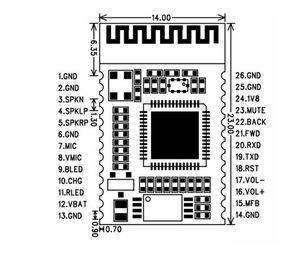

На первом изображении показана распиновка модуля BLK-MD-SPK-B. Мы используем контакты 3, 4 и 5 для вывода звука и контакты 12 и 13 – для подключения питания.

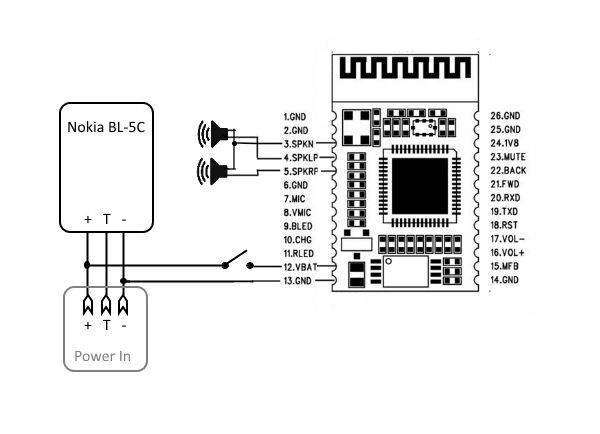

Распаяйте контакты так, как показано на рисунке 2:

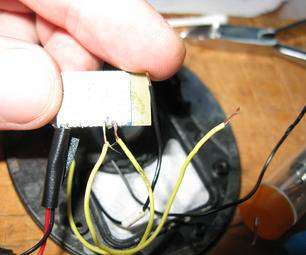

Контакты на плате модуля очень маленькие и слабые, поэтому есть большая вероятность их перегрева и повреждения при пайке.

Долгая пайка контактов платы модуля Bluetooth может повредить их, поэтому, один раз припаяв провода к контактам, не перепаивайте их больше. Если вам кажется, что паяное соединение слишком слабо, усильте его небольшим количеством термо-клея или лака для ногтей. Приклейте плату внутри наушника.

Шаг 5: Последние шаги

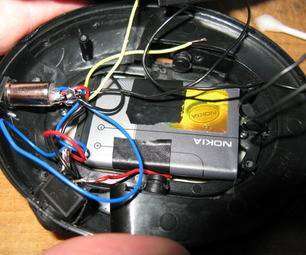

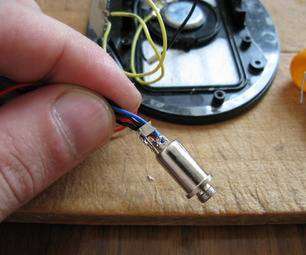

Припаяйте 3 провода к аккумулятору. Контакты «+» и «-» отмечены. Средний провод используется для контроля за зарядом батареи (на фото он синий). Подсоедините все три провода к разъему питания, а затем подключите «плюсовой» провод ко второму контакту выключателя питания.

Выполнив все это, установите разъем питания (3,5 мм) в предназначенное для него отверстие и начинайте сборку устройства.

Если батарея болтается, приклейте ее к внутренней стороне корпуса наушника и нанесите немного термо-клея по краям батареи. Не перегревайте аккумулятор, т.к. он может выйти из строя или даже взорваться!

Проверьте разъем питания и выключатель, прежде чем собрать устройство.

В качестве источника питания используйте зарядное устройство от старого телефона.

Для зарядки требуется постоянное напряжение 3,5-4 В, с током заряда не менее 500 мА. Вы можете использовать любое зарядное устройство или источник питания (только не используйте средний контакт аккумулятора). Недостатком является то, что вы не сможете определить, зарядился аккумулятор или нет. Отсюда может возникнуть опасность перезарядки батареи (происходит перегрев и, как следствие, сокращается срок ее службы).

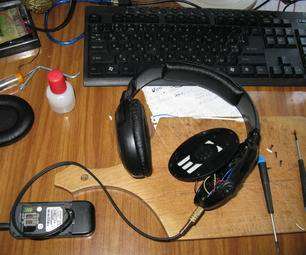

Шаг 6: Тестируем устройство


Как только аккумулятор зарядится, отсоедините наушники от источника питания.

Включите Bluetooth на вашем телефоне, планшете или компьютере и запустите сканирование аудиоустройств. Во время сканирования, включите блютуз наушники и дождитесь соединения с гаджетом. В случае появления всплывающего окна, запрашивающего ПИН-код, введите: «0000».

Подождите, пока не произойдет подключение. Вы услышите короткий звук в наушниках, который означает, что вы подключились.

Если вы не можете подключиться, попробуйте сбросить настройки и повторите сканирование.

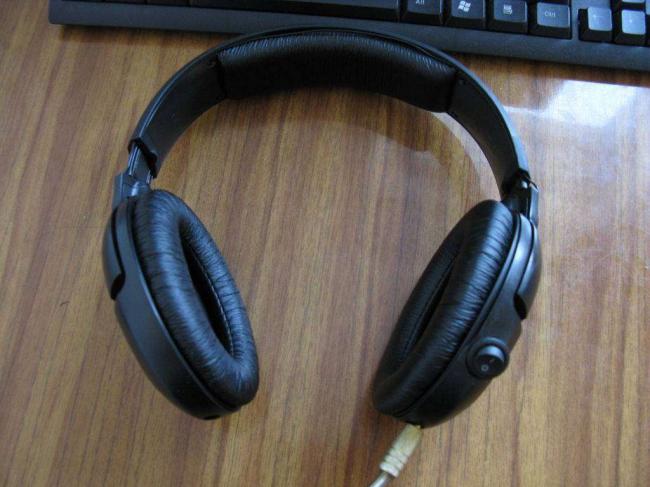

Вот и все.

Удачной вам жизни без проводов!

PS. Батарея емкостью 1000 мА*ч работает в наушниках без подзарядки в течении 10 часов.

Если использовать новую батарею емкостью 2400 мА*ч, то время работы без подзарядки намного увеличится. Максимальное потребление тока с динамиками сопротивлением 16 Ом составляет около 150 мА на канал, поэтому вы получите не менее 8 часов непрерывного драйва на полной громкости (пока не потеряете слух).

21soroka, 26 июля 2017 — 10:24Укротить путающиеся провода ваших наушников можно очень просто — подключить к ним Bluetooth-приёмник и сделать их беспроводными</td></table>Во второй половине 2016 года Apple представила новое поколение iPhone без отдельного порта для наушников, после чего производители смартфонов по всему миру последовали примеру «яблочной» корпорации и выпустили свои устройства без миниджека. Как показала практика, пользователи вполне могут обходиться и без разъема 3,5 мм — в 2017 году есть огромный ассортимент Bluetooth-наушников. Но что делать тем, кто дорожит своей проводной гарнитурой либо попросту не желает переплачивать за модуль беспроводной связи в стандартных наушниках? Приобрести компактный Bluetooth-приёмник. О лучших недорогих беспроводных приёмниках и пойдет речь в этой статье.Telegram-каналсоздателяТрешбоксас инсайдамиразработки

Как выбрать Bluetooth-приёмник

При выборе устройства необходимо уделить внимание не только очевидным вещам (цене, качеству корпуса и емкости аккумулятора), но и модулю беспроводной связи — как бы то ни было, он является главным компонентом Bluetooth-приёмника. При покупке гаджета следует правильно выбрать следующие характеристики:1. Версия Bluetooth При выборе версии беспроводной связи правило очень простое: чем новее технология Bluetooth, тем лучше (Bluetooth 4.1 лучше Bluetooth 3.0). Связано это с тем, что в каждой новой версии беспроводной связи разработчики улучшают те или иные составляющие (дистанцию соединения, скорость передачи данных, энергопотребление). Крайне не рекомендуется покупать устройство с версией Bluetooth ниже 3.0 (также ее обозначают как 2.1 + EDR). Также следует обратить внимание на версию Bluetooth устройства, с которого передается музыка наушникам: Если приёмник оснащен модулем Bluetooth версии 4.1, а в смартфон установлен Bluetooth 2.0 — передача данных осуществится по худшему каналу связи.2. Кодек Bluetooth На данный момент существует три кодека по протоколу передачи данных A2DP (используемого во всех Bluetooth-приёмниках): Subband Coding (SBC), Advanced Audio Coding (AAC) и AptX. Первый является наихудшим из-за высокой степени сжатия передаваемого медиафайла, что, в свою очередь, ухудшает качество звука. Наилучшим является AptX, позволяющий передавать музыку с высоким битрейтом.

Лучшие Bluetooth-приёмники

Мы выбрали лучшие Bluetooth-приёмники от $4 до $30, каждый из которых можно приобрести на торговой площадке AliExpress или в любом другом месте. Более того, мы указали лишь лучшие варианты из самых популярных моделей — руководствуясь вышеописанными правилами, вы можете самостоятельно выбрать любое другое устройство.

Sybil BT310 (160−190 рублей)

Это устройство является самым дешевым Blutooth-приёмником в сегодняшней статье. В комплекте с ним идет AUX-переходник, благодаря чему в гаджет можно не только вставлять наушники и прочую гарнитуру, но и подключать его самого в магнитолы и переносные колонки. Помимо этого, в устройстве есть встроенный микрофон — на случай, если вы будете использовать наушники в качестве гарнитуры. Включение / выключение, а также пауза / воспроизведение осуществляется с помощью единственной полупрозрачной кнопки. Под ней расположены световые индикаторы.

  • Версия Bluetooth: 3.0 (2.1 + EDR).
  • Поддержка AptX: нет.
  • Аккумулятор: есть (емкость неизвестна).

Bluetooth-приёмник в форме флешки (308 рублей за две штуки)

Это устройство весьма схоже с предыдущим за исключением форм-фактора: данный Blutooth-приёмник представлен в виде флешки с коннектором USB, через который гаджет и заряжается. Также в этом устройстве нет кнопок управления и микрофона.

  • Версия Bluetooth: 3.0 (2.1 + EDR).
  • Поддержка AptX: нет.

Powstro BT310 (524 рубля)

Powstro BT310 является золотой серединой между совсем дешевыми и в меру дорогими Blutooth-приёмниками. Этот гаджет в форме брелка оснащен кнопками управления музыкой, микрофоном, световым индикатором и клипсой. В комплекте идет AUX-переходник, что позволяет использовать устройство как приёмник не только для наушников, но и для магнитолы и переносных колонок.

  • Версия Bluetooth: 4.1.
  • Поддержка AptX: нет.
  • Аккумулятор: 140 мАч.

Xiaomi Mi Bluetooth Audio Receiver (1148 рублей)

Корпорация Xiaomi преуспела и в этой области, представив свой Bluetooth-приёмник. Как и подобает именитому бренду, эта китайская компания выпустила устройство с утонченным дизайном при неплохих характеристиках:

  • Версия Bluetooth: 4.2.
  • Поддержка AptX: нет.
  • Аккумулятор: 97 мАч (зарядка USB Type-C).

Psttl BTI-025 (1853 рубля)

Psttl BTI-025 является наилучшим Bluetooth-приёмником среди всех устройств в этой статье. Гаджет оснащен не только хорошими техническими характеристиками, но и функциональными кнопками на корпусе. Помимо всего прочего, устройство может еще и передавать сигнал (а не только принимать) — это регулируется специальным переключателем.

  • Версия Bluetooth: 4.1.
  • Поддержка AptX: есть.
  • Аккумулятор: 200 мАч.

Заменит ли Bluetooth-приёмник полноценные беспроводные наушники?

Если вам нужно использовать Bluetooth-приёмник при спортивных тренировках либо для взаимодействия с магнитолой, то подойдут даже самые дешевые устройства, рассмотренные в рамках сегодняшней статьи. Исключение может быть лишь у меломанов, которые слишком придирчивы к незначительным искажениям звука. Если вы хотите использовать комбинацию проводных наушников с Bluetooth-приёмником для прослушивания музыки в спокойной атмосфере, то стоит обратить внимание только на дорогие модели гаджетов — как бы то ни было, наслаждаться музыкой с искажениями (пусть и небольшими) получится далеко не у всех.Материалы по теме:
