Цифровой конвертер USB→HDMI компании Ugreen для смартфонов и планшетов

• Цена: $11.82

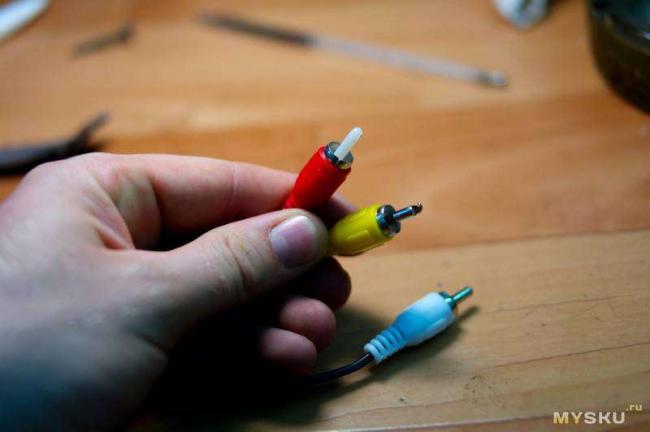

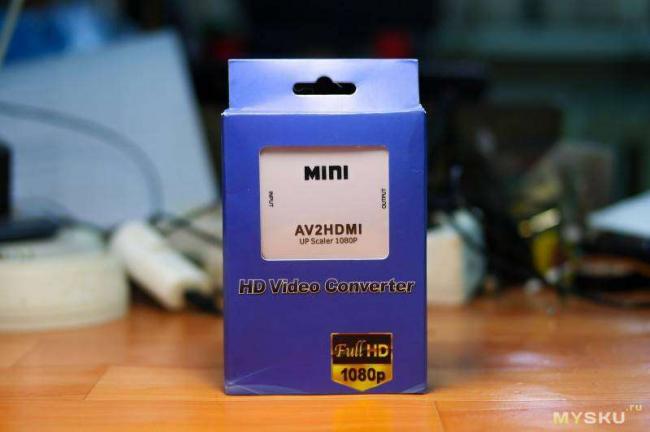

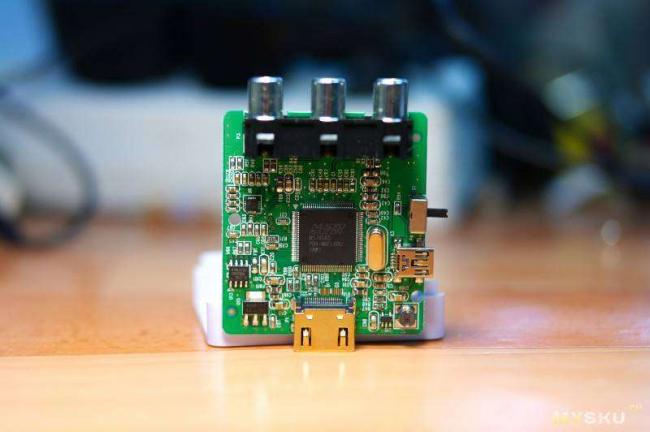

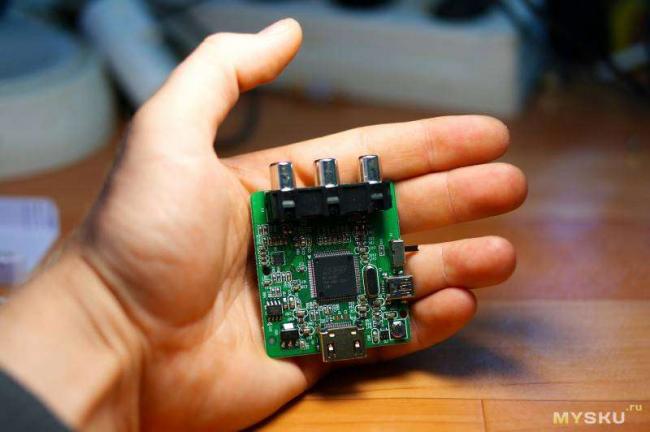

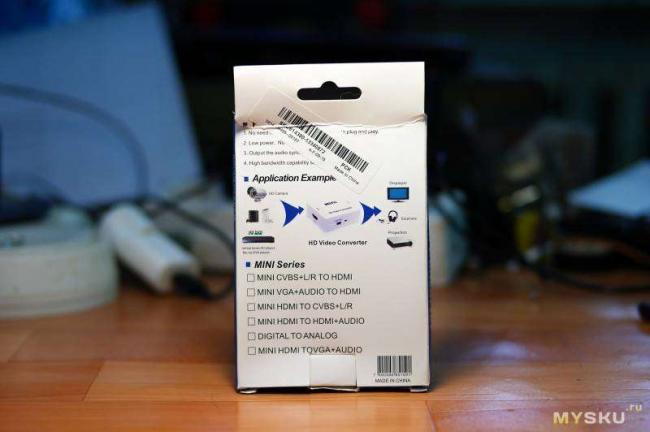

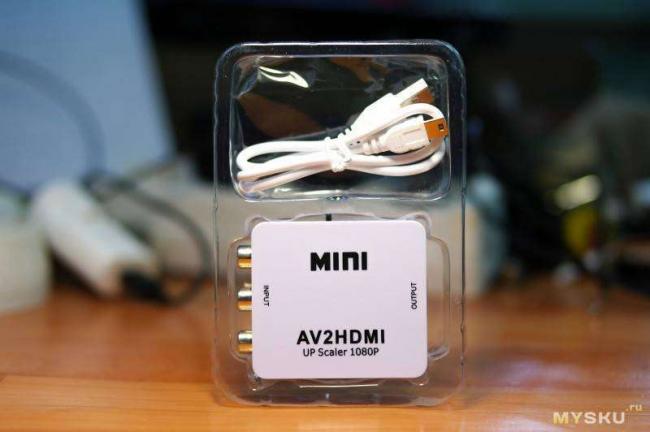

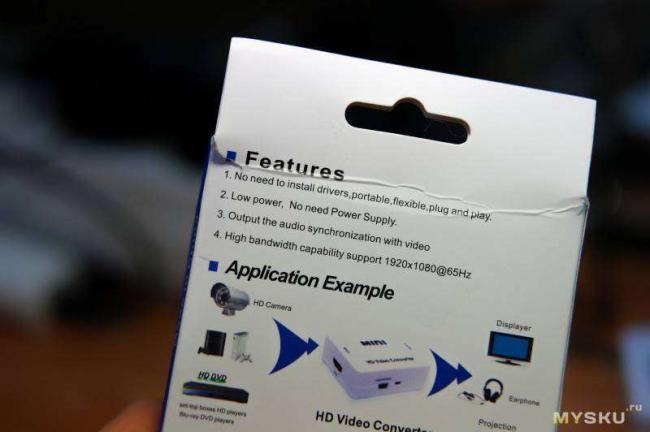

Доброго времени суток, друзья! Сегодня я вам расскажу о Mini AV2HDMI конвертере, который будет использоваться для подключения древнего видеомагнитофона к современному телевизору. Поставляется данный переходник в небольшой упаковке. На лицевой стороне типичная картинка из 2000-х с наличии FullHD на борту. На обороте небольшие характеристики и способы применения.

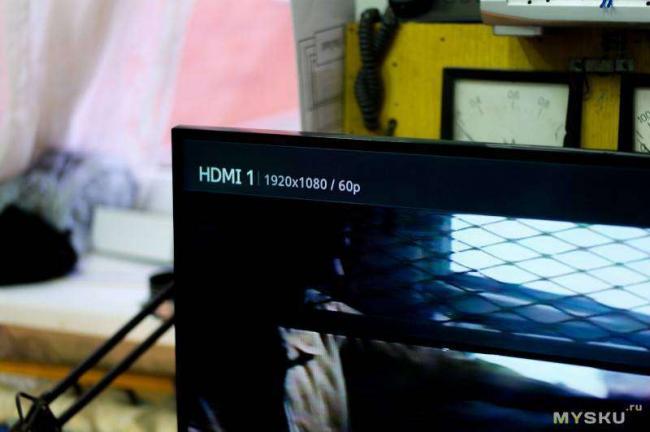

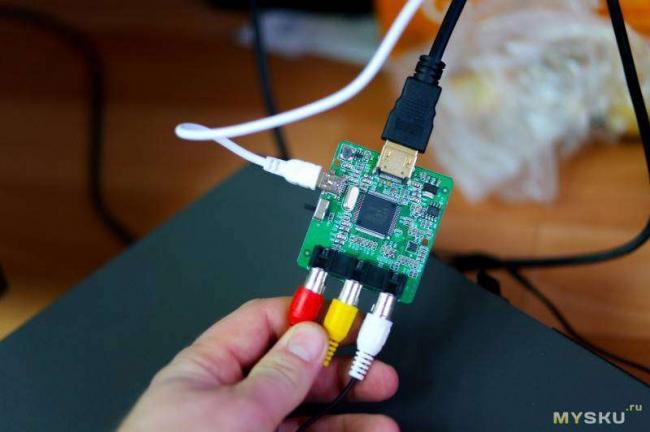

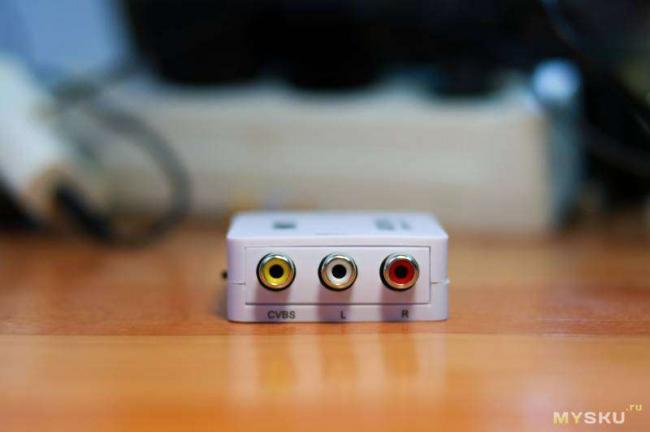

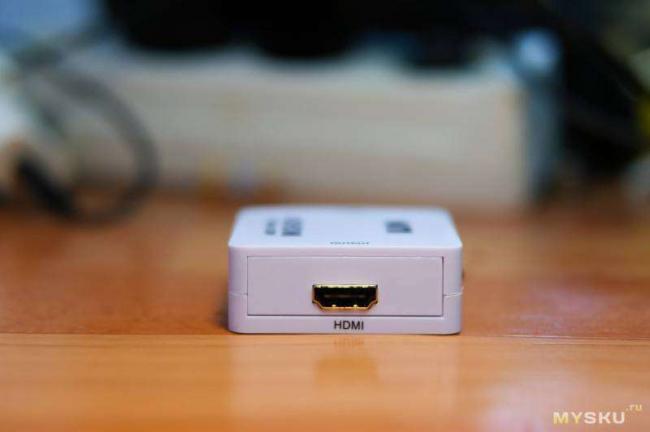

Комплект поставки включает в себя сам переходник и кабель для питания устройства. Кабель для питания из прошлого — USB — miniUSB, длина довольно короткая и составляет — 20 см. Само устройство небольшого размера — 6.6*5.5*2.0см. На лицевой стороне красуется способ конвертации, а именно RCA — HDMI. Так же заявлено разрешение в 1080p, которое получается благодаря растягиванию. Если говорить в целом, то этот миниатюрный переходник производит оцифровку аналогового аудиовидео сигнала, преобразует сигнал на входах RCA (тюльпан) в HDMI. Существует и обратный преобразователь, из HDMI — RCA. Примеры использования — подключение ТВ тюнера с выходом типа «тюльпан» RCA к современному телевизору с входом HDMI. Но вернемся к основным разъемам и органам управления. С одной стороны 3-RCA, в простонародье тюльпаны, с другой же HDMI разъем. С торца же тумблер переключения выходного изображения: 720p или 1080p. Так же левее расположен разъем для подключения внешнего питания. Разбирается устройство достаточно легко, ведь по периметру корпуса имеются щели размером с черную дыру. Внутри небольшая платка c нормальной пайкой, но с остатками неотмытого флюса. В основе конвертера лежит Macro Silicon MS1858S — однокристальный чип для перевода аналогового CVBS сигнала/ S-video в HDMI. Поддержка последнего заявлена не выше v1.3 и DVI 1.0. В качестве памяти используется Samsung K4S161622H-TC60 — SDRAM на 16MB Переходим к подключению. Так как в основном мой персонал состоит из великовозрастных мужиков, которые помнят и принимают только «видик», то было решено дать им возможность наслаждаться сей процессом и дальше. За исключением одного но, телевизор то новый, а видик старый, вот поэтому и было решено взять на тест данный конвертер. Для питания конвертера берем ЗУ от смартфона и подключаем штатным кабелем. У телевизоров со встроенным USB проблем с питанием вообще не должно быть. После, связываем с помощью HDMI кабеля, телевизор и адаптер, а так же тюльпанами адаптер и VHS проигрыватель. В процессе настройки соединения вышли из строя тюльпаны, так как у конвертера слишком узкие разъемы. А так как часть осталась в самом устройстве, то пришлось его снова разобрать, а заодно и показать ту температуру, до которой конвертер нагревается. И это в разобранном состоянии, при собранном корпусе поверхность ощущается теплой, но не более. Так же был приобретен мною аналогичный конвертер, но с обратным подключением In — HDMI, Out — RCA. Данный адаптер был необходим для подключения цифровой ТВ приставки (есть сантехники с древнейшим телевизором) к старому телевизору, так как к концу года обещают полностью отключить аналоговое ТВ. Подключение к телевизору осуществляется с помощью тюльпанов, а от приставки к конвертеру HDMI кабелем. Но вернемся к устройству. При подключении и выбора устройства ввода на экране телевизора, появляется привычный фон воспроизведения видеокассет. Кассету берем с заранее собранной полочки. И начинаем просмотр фильма. Что я могу сказать о качестве воспроизведения видео? Все зависит от той записи, которая имеется на самой кассете. Мы же начали просмотр фильма, где главную роль играл молодой Жан-Клод Ван Дамм. Проблем с воспроизведением картинки нет, звук на месте, оба канала распределяют его правильно. При переключении тумблера смены разрешения между 720/1080p особо заметных отличий и нет. Возможно это причина того что телевизор имеет уже разрешение 1080p, а заметные изменения появятся при наличии телевизора с 720p. Кто их знает… В целом данный адаптер заслуживаем право на жизнь. С его помощью можно подключать к современным устройствам нечто древнее. Вопрос с нагревом остается открытым, хоть элементы от пластика корпуса находятся на расстоянии, но в дальнейшем скорее всего будет подгорать изнутри. Ну и принудительное питание для конвертера, все таки это еще больший костыль к уже текущему костылю. Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Как подключить ноутбук с HDMI к телевизору с RCA

После выхода статьи Переходник VGA RCA в комментариях очень много вопросов задают пользователи касаемо подключения различных имеющихся видео/аудио устройств с разными видео выходами/входами.

Не стал исключением вопрос о том, как подключить ноутбук с видеовыходом HDMI к старому телевизору,

у которого на борту имеется только композитный видеовход 3RCA (тюльпаны). О таком варианте подключения HDMI к RCA (HDMI to AV) задумываются владельцы не только ноутбуков, но и обычных компьютеров, видеорегистраторов, медиаприставок и др. устройств в одним видевыходом HDMI. Поможет нам конвертер HDMI to RCA.

Рекомендуем по теме:Как подключить звук через HDMI на колонки. Конвертер HDMI to SPDIF.Как удлинить HDMI по витой пареКак подключить VGA по витой пареКак подключить ТВ приставку RCA к VGA мониторуКонвертер звука Optical в Analog AudioПереходник HDMI DVI. Теория, основы, распиновка, подключение.

У нас тоже возникла подобная задача: имелся сетевой видеорегистратор Dahua, у которого в наличии только HDMI видеовыход. Он установлен в шкафу и подать видеосигнал от него на телевизор по HDMI кабелю физически невозможно.

Однако, в системе имеется модулятор композитного видеосигнала (RCA) в радиочастотный телевизионный канал. Таким образом, с видеорегистратора необходимо подать видеосигнал в формате cvbs и с модулятора ВЧ сигнал будет принят телевизором на одном из настроенных каналов.

Многие пользователи видели на просторах интернета готовые переходники HDMI to RCA. Однако не все понимают, что невозможно пассивным переходником «преобразовать» цифровой HD сигнал в аналоговый композитный видеосигнал. Многие спросят: «зачем же тогда продаются такие переходники HDMI-RCA?». Ответ прост: такими переходниками могут комплектоваться устройства с HDMI, в которых на уровне железа+программно предусмотрена возможность подачи с видеовыхода HDMI сигналов VGA, CVBS, S-Video или  компонентного сигнала YPbPr. Т.е., такие переходники HDMI to RCA осуществляют передачу уже подготовленного устройством и поданного на HDMI видеовыход композитного видеосигнала.

Из этого следует, что единственным способом подключить ноутбук с HDMI выходом к старому телевизору с RCA входами — это использовать активный конвертер HDMI to RCA. Благо сейчас специалисты из «поднебесной» изготавливают такие конвертеры, которые отлично работают и стоят, лично по моему мнению, очень дешево, по сравнению с известными брэндовыми производителями видео-преобразователей. Вот именно такой конвертер HDMI to RCA мы и решили опробовать в нашей ситуации. Результат: сигнал с HDMI видеовыхода видеорегистратора был преобразован таким конвертером в композитный сигнал. Этот сигнал после преобразования в модуляторе AV- ВЧ был передан по уже существующему телевизионному кабелю на телевизор.

Данный конвертер HDMI to RCA поддерживает входной HD видеосигнал 480P/720P/1080P/1080I и функцию масштабирования изображения. На выход конвертер выдает CVBS сигнал стандартной четкости 480i(720х480/60Гц) и 576i (720х576/50Гц). В принципе, при подключении напрямую к телевизору и изменении разрешения входного сигнала 720P или 1080P было подмечено, что при 1080 видеоизображение на телевизоре немного четче. Однако эта разница для старых телевизоров незначительна. Звук также прекрасно работает.

Питание конвертера HDMI-RCA обеспечивается посредством USB кабеля, входящего в комплект. Его можно подключить в  USB порт видеоустройства, потребляемый конвертером ток составляет 250мА при обработке сигнала 1080Р.

Так же, на борту конвертера HDMI to AV имеется переключатель системы цветности выходного сигнала: PAL или SECAM.

Итог: если вам необходимо подключить ноутбук с HDMI выходом к старому телевизору с RCA входами воспользуйтесь именно этим конвертером HDMI to RCA. При его стоимости  порядка 6$ и отсутствии решения такой задачи готовыми или самодельными переходниками — это отличный вариант.

Приобрести конвертер HDMI2AV у проверенного продавца можно по ссылке:  http://aliexpress.com/HDMI-To-RCA-AV-CVBS-Video-Converter

ВНИМАНИЕ! Для подключения устройств в обратном направлении, т.е. приставки с тюльпанами к телевизору или монитору с HDMI входом, используем конвертер AV to HDMI: http://aliexpress.com/RCA-AV-CVBS-Video-To-HDMI-Converter

Отличительные особенности интерфейсов VGA и HDMI

1987 год считается временем создания культового и узнаваемого разъёма, получившего название «Video Graphics Adapter» или сокращённо – «VGA». Вплоть до 1998 года у этого стандарта практически не было заметных конкурентов.

</p>

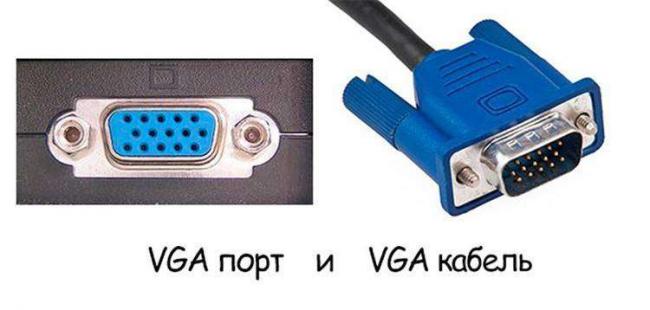

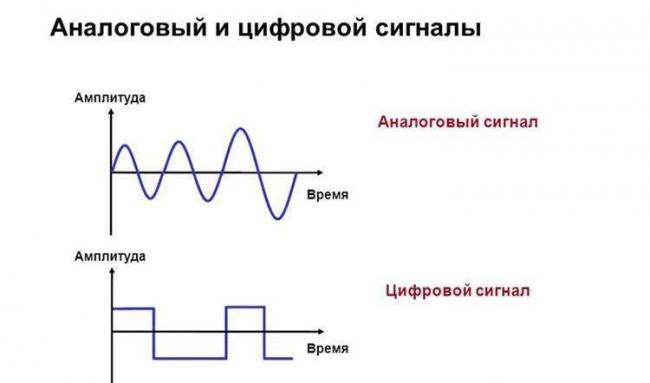

Внешне он представляет собой порт трапециевидной формы с пятнадцатью отверстиями для контактов. Он способен обрабатывать только аналоговый видеосигнал, подобно старым моделям телевизоров. В связи с ограниченными возможностями передачи данных, VGA не позволял добиться качественного изображения на мониторе. Особенно это стало заметно при появлении экранов с высоким разрешением – «картинка» отличалась расплывчатостью и некорректными цветами. Также качество определялось длиной кабеля – чем он длиннее, тем менее достойный результат получал пользователь.

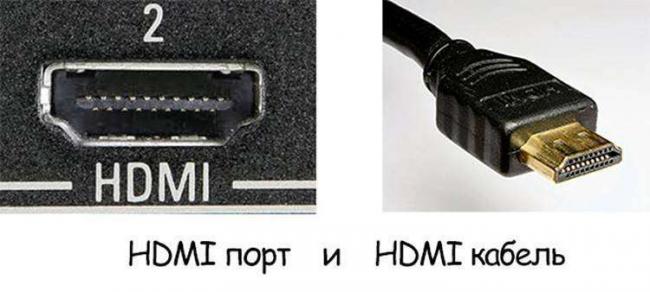

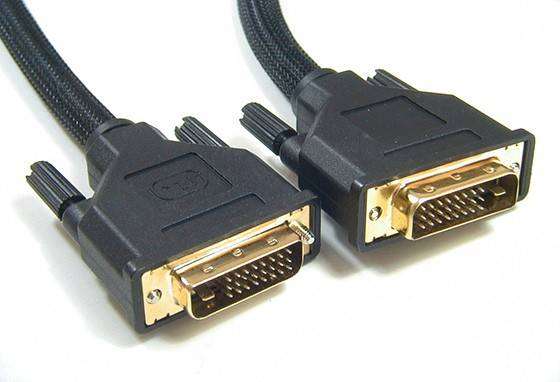

Пришедший на смену VGA интерфейс DVI показывал более высокие результаты, но так и не смог достичь вершины ещё одного героя нашей статьи – HDMI. Внешне он похож на уменьшенную и более плоскую версию USB-разъёма. В отличие от своих «диких предков», он работает с цифровым сигналом для передачи информации. Это позволяет транслировать на монитор более качественное изображение любого разрешения.

</p>

ОБРАТИТЕ ВНИМАНИЕ!

Особым преимуществом цифрового интерфейса является возможность передачи звуковых файлов и их воспроизведение. Сплошная экономия, не правда ли?!

Виды и области применения переходника c VGA на HDMI − кому выгодно его купить

Чтобы «подружить» два несовместимых порта, инженеры разработали специальные преобразователи – переходники. Они имеют принципиальные конструктивные отличия. Различают следующие часто используемые варианты:

Модификация	Внешний вид	Особенности

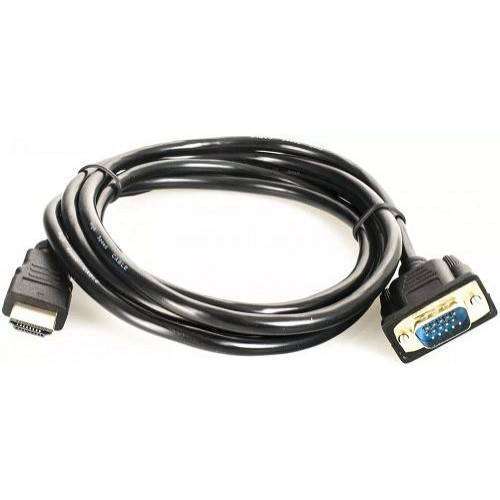

Кабель		Можно использовать только при наличии функции распознавания аналоговой информации оборудованием вывода изображения.

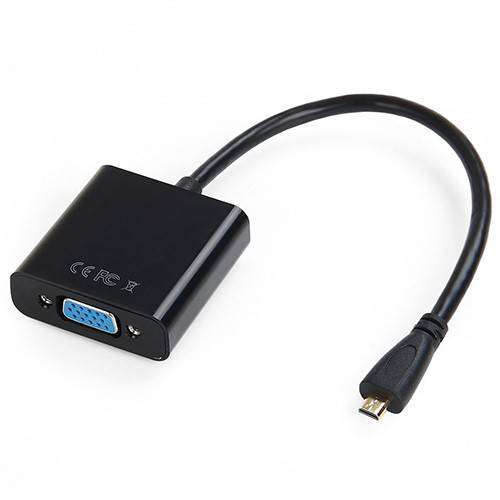

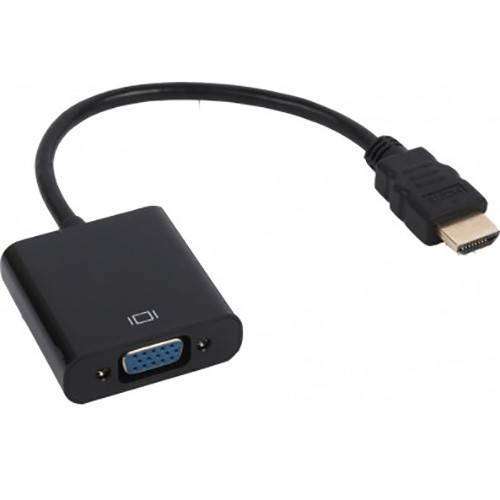

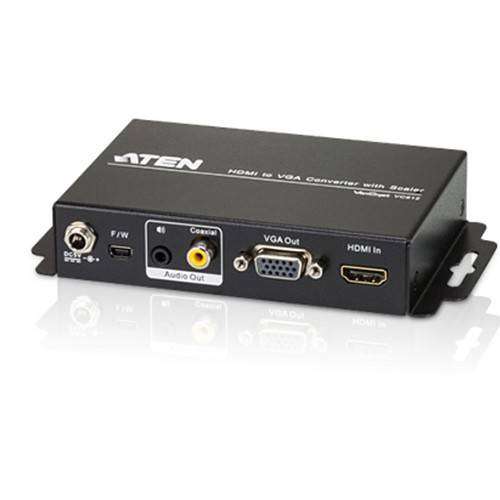

Переходник-конвертер HDMI to VGA		Чаще всего этот вариант используется для подключения старого монитора к современной мощной видеокарте, второе название – активный переходник.

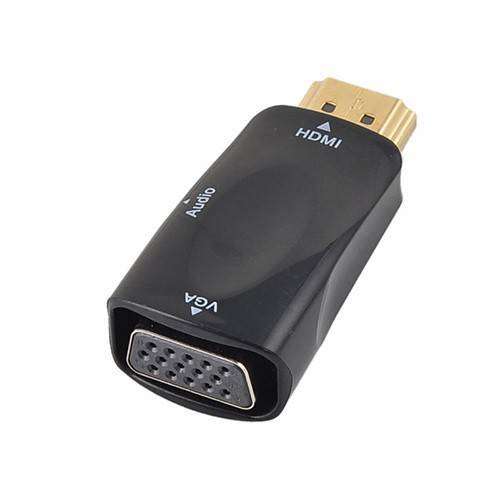

Портативная модель		Имеет компактные размеры, подключается к необходимому выходу в зависимости от ситуации (VGA to HDMI либо HDMI to VGA).
Преобразователь		Обеспечивает максимально достоверную передачу сигнала, эффективно работает с любыми видами техники, но имеет самую громоздкую форму.

ОБРАТИТЕ ВНИМАНИЕ!

Опасайтесь мошенников и непроверенных фирм, продающих модификации первого типа. Зачастую недобросовестные производители предлагают под видом качественного товара два соединённых примитивным образом оголовья кабелей HDMI и VGA без учёта особенностей преобразования данных.

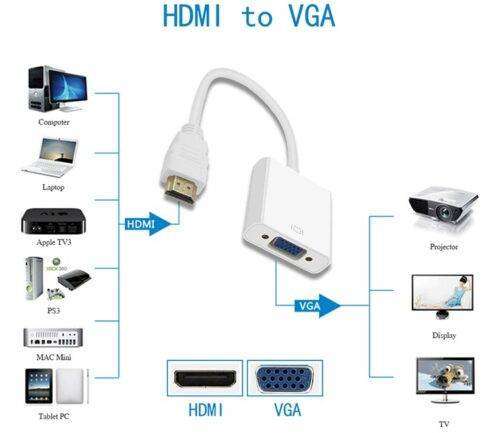

Переходники подобного вида имеют широкую область применения:

1. Подключение старого системного блока к современному монитору либо телевизору, а также обратные ситуации.
2. Присоединение старого проектора к цифровому входу на ПК или подобной технике.
3. Соединение мультмедиа-устройств (например, игровые консоли) с телеоборудованием и (реже) мониторами.

</p>

Принцип работы кабеля и переходника VGA-HDMI для монитора

Переходник VGA to HDMI для монитора является, по сути, аналогово-цифровым преобразователем. То есть, он принимает визуальные и звуковые сигналы в устаревшем формате, обрабатывает их и транслирует пользователю на устройство вывода информации. Для совершения всех «манипуляций» оборудованию не нужны внешние источники питания, он получает электроэнергию от ресурсов системного блока.

</p>

Какой кабель или переходник VGA←→HDMI лучше купить? Несколько популярных вариантов

И вот вы уже отправились в магазин, стоите перед полкой и думаете, какую модель предпочесть. Наша редакция в очередной раз предлагает воспользоваться независимым списком интересных и доступных предложений, по состоянию на апрель 2019 года.

Модель	Тип устройства	Средняя цена по РФ
Rexant 17-6936	Активный переходник с HDMI на VGA	610
UC-01 Ultra HDMI-VGA	Переходник-конвертер HDMI to VGA	550
Palmexx PX/mom HDMI VGA	Портативный адаптер	910
Dr.HD 005004041 CV 123 VAH	Преобразователь	3320

Переходник c VGA на HDMI

Можно ли сделать переходник VGA to HDMI своими руками + функциональная схема

Несмотря на то, что цены на переходники VGA to HDMI находятся на доступном уровне, не каждый готов отдавать за это приспособление свои «кровно заработанные». Если пользователь обладает достаточным уровнем знаний по электронике, он может попробовать самостоятельно собрать оборудование. На самом деле это не так просто, поэтому неподготовленному человеку лучше не прибегать к такому методу. Специально для самых технически подкованных читателей ресурса Tehno.guru наша редакция выкладывает здесь функциональную схему переходника VGAßàHDMI. Пользуйтесь и повышайте свои навыки!

</p>

Как создать кабель VGA-HDMI своими руками

В некоторых ситуациях у человека остаётся два невостребованных кабеля для столь разных видео-интерфейсов. При наличии паяльника и опять же определённой квалификации по электронике можно также сэкономить определённую сумму денег и сделать из двух «концов» полноценный конвертер данных. Ниже мы выкладываем схему распайки проводов, которая поможет вам понять принцип сборки устройства.

</p>

Подключение кабеля или переходника с VGA на HDMI − как это сделать правильно

На самом деле подсоединить переходник любого типа к необходимому оборудованию не сложнее, чем, скажем, подключить монитор к персональному компьютеру. Вы просто соединяете соответствующие штекеры с портами на корпусе, а потом наслаждаетесь полученным результатом на экране. Если же вы всё равно испытываете определённые опасения – предлагаем вам ознакомиться с очень информативным и подробным видео по данному вопросу:

Секреты и советы по грамотному подбору устройства

Прежде чем купить переходник с HDMI на VGA (или наоборот), необходимо запомнить ещё несколько полезных хитростей, которые позволят вам выбрать оптимальный вариант:

1. Обращайте внимание на производительность, особенно если у вас мощный ПК или монитор – низкие значения показателей приведут к некорректному отображению «картинки».

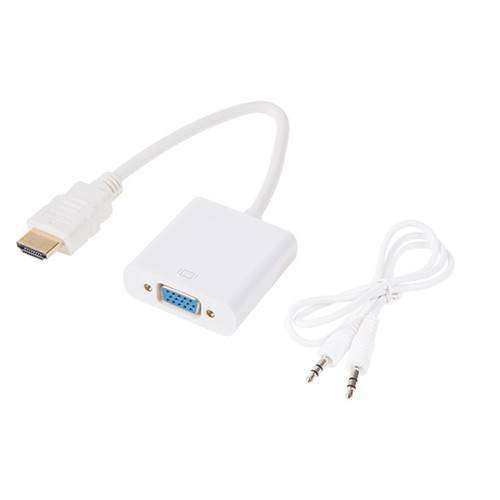

2. Если вы хотите сэкономить на аудио-составляющей, выбирайте переходник VGA-HDMI с аудиовыходом и звуковым адаптером на 3,4 мм.


   Наличие аудиоразъёма будет заметным преимуществом в любой ситуации

3. Товары от неизвестных или сомнительных производителей должны смело исключаться из поиска. Подобными предложениями изобилуют магазины типа «тысяча мелочей» или онлайн-маркеты. Старайтесь покупать продукцию только в специализированных центрах продаж.

Бонус! Переходник или кабель VGA to HDMI не работает на мониторе. Что делать

Бывает, что при подключении устройства к монитору не происходит никаких действий. От чего же это происходит? В 95% случаев встречаются следующие причины:

1. Вы купили некачественный товар, не последовав нашему совету. Тут ничем помочь нельзя, нужно просто купить более качественное изделие, а прежнее … оставить на память о своей ошибке.
2. Ваш монитор или материнская плата вышли из строя. При таком раскладе помогает либо ремонт от квалифицированных специалистов, либо полная замена техники.

В остальных 5% случаев входят различные мелкие поломки адаптеров. Вот пример такой ситуации и адекватное устранение неполадок:

Делаем выводы

Теперь вы знаете всё необходимое для того, чтобы правильно выбрать и купить переходник VGAßàHDMI любого формата – со звуком или минимальным набором функций. А, следовательно, наша миссия на сегодня выполнена. Редакция Tehno.guru желает вам удачной покупки и удобного использования вашей любимой техники!
