Антенна Яги (волновой канал)

Антенны Яги относятся к продольным излучателям и используют в своем составе элементы, возбуждаемые излучением. Этот тип антенн получил свое название по имени одного из его изобретателей, японского профессора Яги. Иногда используется наименование «антенны Яги-Уда», а в русскоязычных источниках такие антенны называют антеннами типа «волновой канал». Эта конструкция антенн была специально разработана для диапазона радиоволн от высоких частот (ВЧ, HF) до верхней части диапазона очень высоких частот (ОВЧ, UHF). Антенны Яги очень популярны по причине простоты их конструкции и относительно высокого коэффициента усиления. Как правило, их относят к высоконаправленным антеннам. Помимо радио, антенны этого типа применяются и в радиолокации.

В антеннах Яги используется взаимодействие между элементами, в которых возникают стоячие волны тока, в результате чего возникает бегущая волна с выраженной диаграммой направленности. Такая антенна состоит из одного или нескольких активных вибраторов (диполей) и дополнительных пассивных элементов. Элементы антенны Яги обычно привариваются к проводящему стержню или трубке, называемому стрелой. Точка соединения соответствует средине элемента. Такая конструкция имеет целью только обеспечение механической прочности антенны и не влияет на ее рабочие характеристики. Поскольку активный элемент имеет ценральное питание, он не приваривается к опорному стержню. Входной импеданс антенны может быть увеличен путем использования петлевого вибратора в качестве активного элемента.

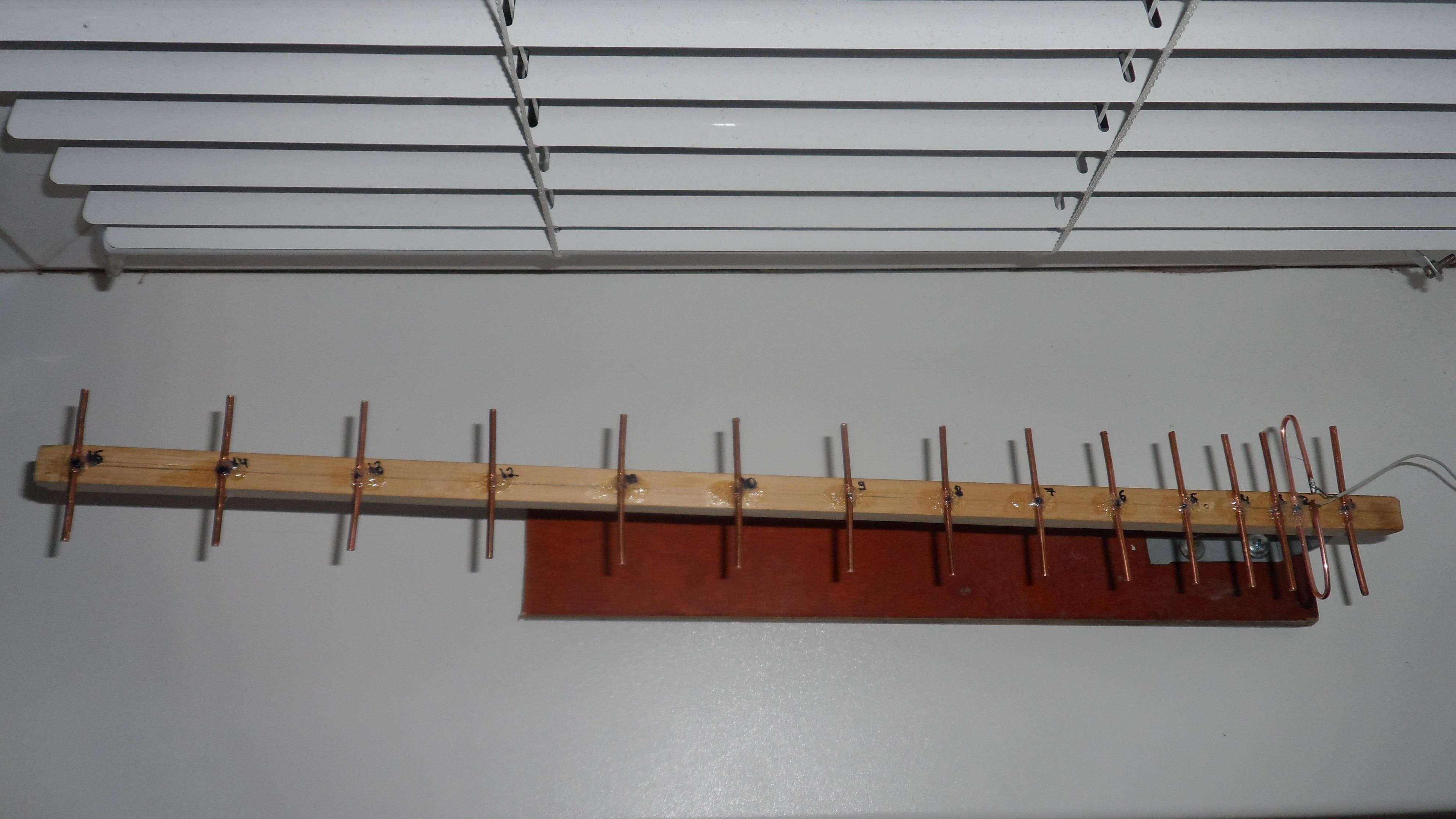

Элементы, из которых состоит антенна Яги, показаны на Рисунке 1. Расстояния между ними выбираются не одинаковыми. Единственный элемент антенны, который возбуждается от передатчика, это активный вибратор. Все остальные элементы являются пассивными, однако играют важную роль в формировании излучения антенны. Излучение элементов складывается в фазе при распространении в прямом направлении и в противофазе — в противоположном. Ширина полосы частот антенны Яги определяется длиной и диаметром элементов, а также расстоянием между ними. Для большинства конструкций ширина полосы обычно составляет всего несколько процентов от частоты, на которую проектировалась антенна.

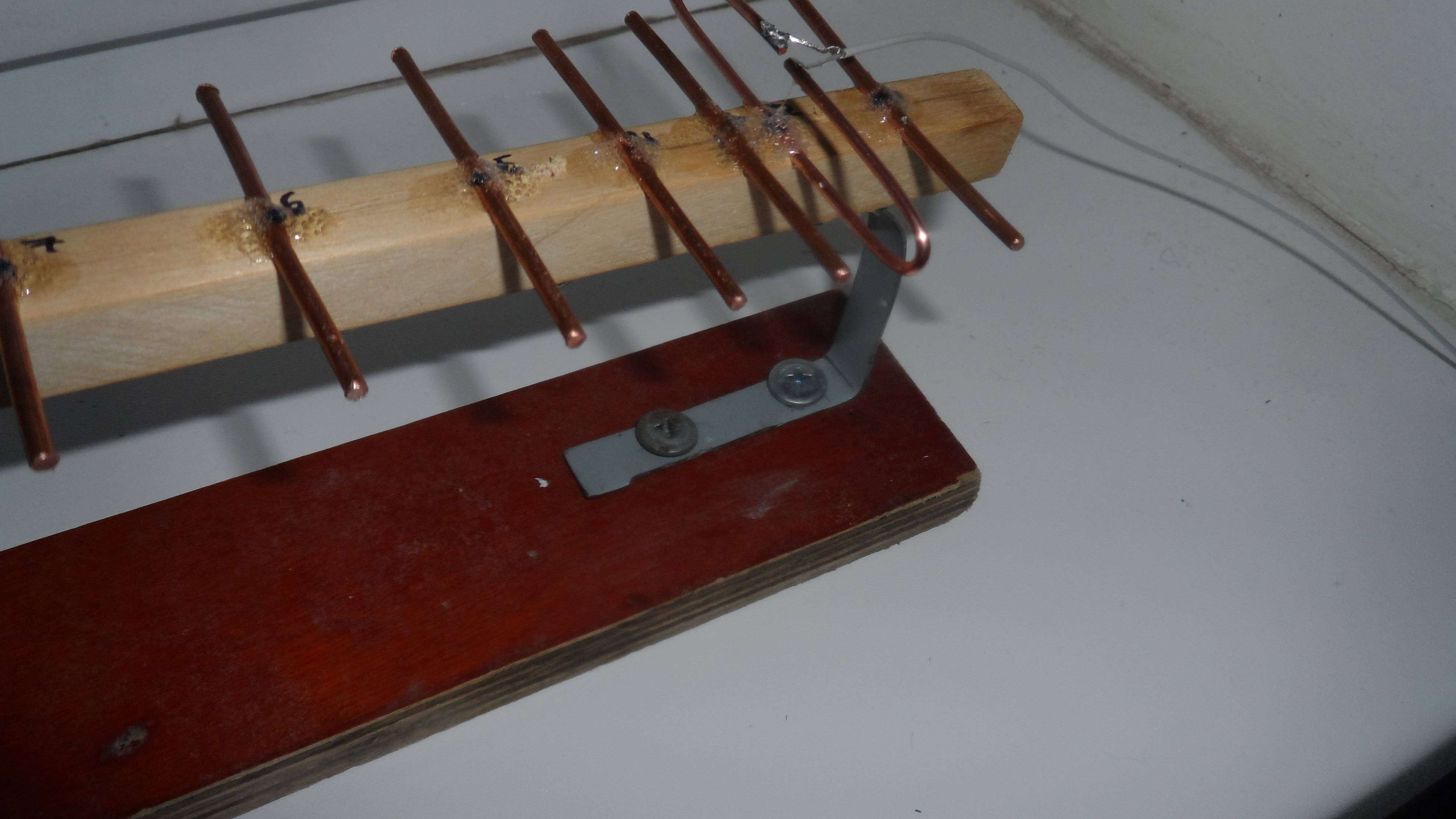

Антенна Яги, изображенная на Рисунке 1, имеет один рефлектор, один петлевой вибратор в качестве активного элемента и три директора. В общем, чем больше используется пассивных элементов (директоров и рефлекторов), тем выше коэффициент усиления антенны. Увеличение количества этих элементов приводит к уменьшению ширины луча антенны, но, вместе с этим, и к сужению ее полосы частот. Поэтому правильная настройка антенны имеет большое значение. Коэффициент усиления антенны не увеличивается прямо пропорционально увеличению количества используемых элементов. Например, трехэлементная антенна Яги имеет относительное усиление по мощности от 5 до 6 дБ. Добавление дополнительного директора приводит к увеличению этого параметра примерно на 2 дБ. Однако добавление последующих директоров имеет все меньший и меньший эффект.

Принцип действия

Рисунок 2. Двухэлементная решетка из полуволнового резонансного диполя в качестве активного элемента и более короткого диполя в качестве пассивного элемента

Рисунок 2. Двухэлементная решетка из полуволнового резонансного диполя в качестве активного элемента и более короткого диполя в качестве пассивного элемента

Основной элемент Яги имеет три составные части. Длина каждого пассивного элемента отличается от половины длины волны, являющейся резонансной для антенны. Если она больше (обычно на величину около 15 процентов), то такой элемент имеет индуктивные свойства и работает как рефлектор. Если же длина элемента меньше половины длины волны (с шагом 5 процентов), то элемент имеет емкостные свойства и определяется как директор, поскольку он вызывает усиление излучения в направлении от активного вибратора к директору. Для понимания принципа действия рассмотрим резонансный диполь и добавим к нему пассивный элемент, расположив его на небольшом расстоянии. Излучение диполя вызывает возбуждение пассивного элемента, причем с разностью фаз, определяемой расстоянием между ними. Емкостной характер из-за меньшей длины пассивного элемента приводит к дополнительной задержке токов и напряжений в этом элементе и, соответственно, в фазе излучаемого им поля. Поскольку разность фаз соответствует расстоянию между элементами, то оба излучаемых поля (активного и пассивного элементов) синфазны в одном направлении и противофазны в другом направлении. Поскольку амплитуды колебаний в элементах антенны не одинаковы, сумма излучаемых ими полей увеличивается в одном направлении и уменьшается в другом.

Рисунок 3. Трехэлементная антенна Яги, суперпозиция колебаний, вызванных активным элементом, рефлектором и директором

Рисунок 3. Трехэлементная антенна Яги, суперпозиция колебаний, вызванных активным элементом, рефлектором и директором

Возникновение одного поперечного луча при использовании одного активного вибратора и одного пассивного элемента позволяет предположить, что еще большее усиление может быть достигнуто использованием рефлектора и директора по разные стороны от активного вибратора. В действительности так и есть. Трехэлементная антенна Яги имеет коэффициент усиления, достигающий 6 дБ. В рефлекторе, имеющем длину больше половины длины волны, индуцируется ток, который, в свою очередь, является источником волны, гасящей волну от активного вибратора. Директоры несколько короче, их сопротивление носит емкостной характер, и они должны быть расположены на расстоянии, несколько меньшем половины длины волны, для обеспечения синфазности волн от активного вибратора и от директоров. Коэффициент усиления антенны Яги может быть увеличен путем увеличения количества элементов, однако каждыей новый дополнительный элемент будет вносить все меньший и меньший вклад. Для умеренного количества элементов усиление в прямом направлении пропорционально этому количеству.

Массив элементов Яги можно описать как структуру с медленной волной. Поэтому антенны Яги относятся к категории антенн бегущей волны. В такой структуре поддерживается неубывающая волна в прямом направлении, а токи в директорах имеют примерно одиноковые значения, хотя и с увеличивающейся фазовой задержкой. Фазовая скорость волны в этом случае составляет от 0,7 до 0,9 скоростей света.

Figure 4: 3D representation of the antenna pattern of a Yagi antenna having 8 elements including folded dipole fed with a power of 11 dBm

Рисунок 4. Трехмерное представление диаграммы направленности антенны Яги, имеющей 8 элементов, включая петлевой вибратор, запитываемый мощностью 11 дБм

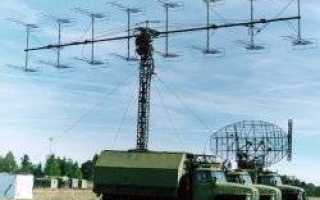

Рисунок 5. Радиолокатор, в котором используется решетка антенн Яги (П-18 «Терек», по классификации НАТО «Spoon Rest D») с коэффициентом усиления G = 69
