Дешевые адаптеры OMTP-CTIA — альтернатива адаптерам от Uldum

Headsets OMTP to CTIA conversion adapter cable покупал за $ 1.44Наверняка все вы знаете, что гарнитуры (наушники с микрофоном и кнопкой) бывают разными. Нет, не по качеству исполнения или звучания, и даже не по фирме изготовителя, а по распайке разъёма. Как такового стандарта распайки нет, вернее их несколько:Самые распространённые это первые два: OMTP и CTIA. OMTP используются в телефонах Nokia и Sony Ericson, большинство других используют распайку CTIA.Отличаются они тем, что выводы «общий» и «микрофон», у них поменяны местами:Не так давно я купил отличнейшие наушники Xiaomi Piston Youth Edition, кому интересно может посмотреть видео-обзор на Ютубе, естественно они оказались по стандарту CTIA.А телефон Mlais M9, обзор на него так же есть на Ютубе, требует гарнитуру OMTP.Именно поэтому и был куплен данный переходник. Переходник универсален, и работает как с OMTP на CTIA, так и наоборот, с CTIA на OMTP.Как вы уже увидели, куплен он на Aliexpress, вот тут.Добирался в Крым 18 дней, что в последнее время очень быстро, так как из Москвы к нам посылки идут минимум 7 — 8 дней! Получается, что в Россию он добрался всего за 1 неделю.Качество переходника очень высокое, даже и не ожидал за такие маленькие деньги.на фото кажется, что он немного изогнут, но на самом деле он совершенно ровный, а это всё искажения объектива.Со своими функциями справляется на отлично. Могу смело рекомендовать к покупке.Распаковку снимал на видео:Ссылка для пользователей мобильной версии:

Обновленные (лето 2015) игровые контролеры Xbox One S и X, а также версия «Elite» поддерживают наушники с 3,5 мм аудио входом формата CTIA, а гарнитуры OMTP работают некорректно и не полностью.

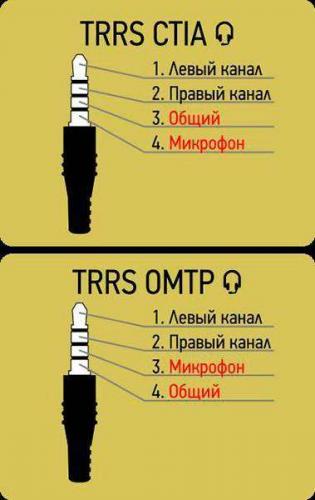

Различия между CTIA и OMTP

• CTIA («правильные» уши) – Cellular Telecommunications Industry Association
• OMTP («неправильные») – Open Mobile Terminal Platform.

Так например, Apple наушники от iPhone шумят при подключении к новому геймпаду Xbox One S (решение проблемы ниже). Так же могут возникать проблемы с другими «неправильными» наушниками (кривое воспроизведение звука и нерабочий микрофон).

Переходник из OMTP в CTIA

Владельцы наушников формата OMTP тоже могут использовать их в геймпаде XOne. Для этого понадобится обычный переходник.

Найти конвертер из OMTP в CTIA (или наоборот) не проблема, они доступны в радиомагазинах. На просторах AliExpress-а тоже масса вариантов по цене от 1 доллара.

Внешний вид конвертеров OMTP ↔ CTIA.

Переходник с двух 3,5mm Jack-ов в один 4-pin CTIA

Очень много ПК геймеров пользуются гарнитурами, которые подключаются через два стандартных джека (красный — микрофон, зеленый — звук). И даже в этом случае их можно легко использовать при игре на Xbox One через сплиттер.

Внешний вид конвертера с двух разъемов на один 4-ех пиновый Jack.

Как подружить Apple наушники от iPhone и геймпад Xbox One

• Обязательно подключите гарнитуру от айфона к контролеру XBOX.
• Нажмите кнопку на геймпаде.
• В левом меню выберите «Настройки» (иконка шестеренка).
• Отключите «Headset Miс» (микрофон гарнитуры).
• Установите значение «Mic Monitoring» на 0 (мониторинг микрофона или прослушивание микрофона).

* Имейте в виду, что микрофон работать не будет, данный способ исправляет только звук в самих ушах.

Xbox One адаптер для стерео гарнитуры

В геймпаде оригинальной консоли XboxOne нет гнезда 3,5 мм для подключения наушников и микрофона. Использовать можно только совместимые гарнитуры, например родную «Mono Headset» с прямоугольным портом.

Однако Microsoft поняли свою оплошность и выпустили специальный адаптер на 3.5 миллиметровый джек для джойстика XBOX One.

«Stereo Headset Adapter» – переходник на 3.5 мм порт наушников.

В стерео переходник для геймпада можно подключить наушники с 3,5мм джеком и использовать для игр, голосового чата, музыки и фильмов. Так же можно включить 2,5mm моно-гарнитуру от XBOX посредством дополнительного адаптера (входит в комплект).

Кнопки позволяют регулировать уровень звука, выключать микрофон и выбирать режим работы.

Не обязательно покупать оригинальный адаптер, на том же АлиЭкспрессе масса других предложений (читайте отзывы покупателей).

Заключение

Как видим, любые гарнитуры и наушники совместимы с геймпадами XOne. Было бы желание найти, заказать и использовать все эти переходники.

Почему Майки не сделали нормальный разъем изначально? Непонятно, но хотя бы сейчас исправились!

Конечно, надо понимать, что любое дополнительное соединение добавляет помехи и шумы в работу динамиков. В большинстве случаев, они не значительны и обычный пользователь ничего не заметит. Но аудиофилам не рекомендуются подобные эксперименты.

Как правильно заметил Александр — USB звуковые карты и наушники к Xbox One подключить не получится и работать они не будут. Возможно, что разработчики смогут это реализовать в обновлениях, но пока даже слухов таких не проскакивало.

8190₽1920₽530₽599₽1080₽1399₽2060₽2399₽3680₽3599₽130₽690₽1797₽3250₽4170₽

Распиновка наушников

Под распиновкой понимают расположение выводов на разъемах наушника в соответствии со схемой устройства. Эти сведения необходимы для определения места неисправности наушников, проведения восстановления его неработоспособности.

Содержание:

В современных наушниках, предназначенных для подключения к мобильным устройствам, аудиотехнике, телевизорам, в основном, применяется три типоразмера разъемов по диаметру гнезда подключения:

• 2,5 миллиметра – микро Jack;
• 3,5 миллиметра – мини Jack;
• 6,25 – большой Jack.

Большой Jack нашел применение в аудиотехнике, усилителях мощности. Его также используют в караоке-устройствах. Микро-jack применяется в миниатюрных плейерах, раньше часто применяли в небольших телефонах.

В современных смартфонах, мобильной и бытовой технике наибольшее применение получили мини-Jack разъемы. По количеству контактов mini-jack разъемы классифицируются на:

• двухконтактные;
• трехконтактные;
• четырехконтактные.

Вид разъемов наушников

Двухконтактные наушники с начала 2000-х годов потеряли свою актуальность: большинство радиоприемников, даже простейших, где они, в основном, использовались, перешли на стандарт стереоприема.

Трех- и четырехконтактные наушники имеют отдельные каналы для воспроизведения сигналов правого и левого канала. При этом они совместимы с моносигналом, в таком случае правый и левый наушники соединяются параллельно, обеспечивая монозвучание.

В четырехконтактных разъемах дополнительно имеется вход для микрофона, совмещенный с кнопкой управления. Такие разъемы в большинстве случаев служат для подключения наушников к смартфонам.

Схема электрическая наушников трехконтактных.

Схема распайки Jack-разъема (в разрезе).

В большинстве качественных наушников проводники, ведущие к наушникам выполнены экранированным кабелем. Он состоит из центральной изолированной жилы и экрана в виде плетеного кабеля.

Рекомендации: Как припаять штекер наушников, Как разобрать наушники: инструкция с пошаговым фото ремонта всех элементов гарнитуры, Распайка наушников

Центральная жила может быть выполнена дополнительно в лаковой изоляции, с влетением шелковой нити для большей устойчивости к излому и растяжению. Процесс пайки таких проводников в случае повреждения технологически сложен, необходимо иметь навыки, специальный флюс и легкоплавкий припой.

Трехконтактный разъем для наушников имеет международную классификацию TRS. Расшифровка аббревиатуры понятна из приведенного ниже рисунка.

Если разъем наушника оборвался, или в нем обломались проводники, можно заменить разъем на новый. Штатные разъемы наушников, как правило, неразборные.

Необходимо приобрести разборный разъем, проверить соответствие цвета проводника схеме подключения и с помощью паяльника, припоя, флюса и ножа сначала залудить провода, затем контакты подключения к разъему, далее выполнить распайку.

Распайка производится в соответствии с монтажной схемой.

Четырехконтактный разъем имеет классификацию TRRS.

Распиновка разъемов TRRS может быть выполнена в двух вариантах: CTIA и OMTP.

В наушниках с четырехконтактным обычно устанавливается микрофон и кнопка. Схема распиновки четырехконтактного разъема CTIA.

Нажатие кнопки блокирует микрофон.

При покупке наушников с четырехконтактным разъемом для мобильного устройства необходимо установить, какой тип разъема необходим. Как видно из распиновки, изображенной на рисунке выводы «общий» и «микрофон» в данных типах «перепутаны».

Одни и те же марки телефонов, но выполненные в китайском исполнении, могут иметь наушники с OMTP распиновкой. Если подключить неподходящую распиновку, звук в наушниках будет искажен, микрофон может выйти из строя. В таком случае требуется перепаивать контакты разъема в соответствии со схемой.

В продаже имеются переходники с одного стандарта на другой.

В некоторых мобильных устройствах и GSM телефонах, в большинстве случаев, прежних годов выпуска применялись телефоны с оригинальными специальными разъемами. В таких случаях с помощью поисковиков можно найти оригинальную распиновку разъемов наушников. Она может иметь разные схемы подключения, например, изображенную на рисунке.

Если наушники таких устройств выйдут из строя, можно обрезать кабель наушника, приобрести новую гарнитуру, и произвести монтаж новых наушников в соответствии со схемой.

При отсутствии информации в интернете можно самостоятельно определить распиновку наушников. Для этого необходимо выполнить следующие действия:

• разобрать корпуса динамической системы наушников, для этого можно использовать активный растворитель;
• прозвонить между собой выводы динамиков наушников, Нулевое сопротивление будет соответствовать общему проводу;
• прозвонить контакты разъема с общим проводом, номер контакта, при котором мультиметр покажет сопротивление близкое к нулю, будет контактом подключения общего провода;
• аналогичным образом следует произвести прозвонку к противоположным контактам динамаков наушников;
• для гарнитуры с микрофоном производят поиск подключения к контактам разъема для каждого вывода по отдельности.

Разъемы TRS типа имеют стандартную распиновку. Слабая слышимость в наушниках может быть следствием обрыва общего провода либо несоответствия выходного сопротивления усилителя мобильного устройства с сопротивлением динамической системы наушников.

Разъемы TRRS имеют два типа распиновки: CTIA и OMTP. Установка наушников с «неродной» распиновкой приводит к искажению звукового сигнала, может привести к неисправности микрофона.

Тематические материалы: Как подключить беспроводные наушники к телефону, Как правильно настроить микрофон наушников на компьютере с Windows, Как правильно прогреть наушники и нужно ли это делать, Как самостоятельно починить наушники, если один перестал работать, Как улучшить качество звука в наушниках, Наушник не работает: диагностика поломки, способы ремонта, Нет звука в наушниках, Ремонт наушников своими руками, Самостоятельное изготовление простых наушников и гарнитуры с микрофоном

Проверка распиновки наушников нестандартных разъемов

05 декабря 2018
