Фонарик UltraTac K18 SS AAA 10440 + аккумулятор AceBeam 10440

Цена: 6.06$

(брал за 5.59$ у другого продавца, ссылка на него в конце обзора) Предлагаю на обзор миниатюрные Li-Ion 3.7В аккумуляторы 10440 с заявленной емкостью 600мАч и платой защиты от КЗ, перегрузки по току и переразряду.Заявленные характеристики:

защита от КЗ и перегрузки по току
стабильная работа, малое внутреннее сопротивление
количество 2шт
емкость 600мАч
напряжение 3.7В
перезаряжаемые
защитная плата
токовая характеристика не указана

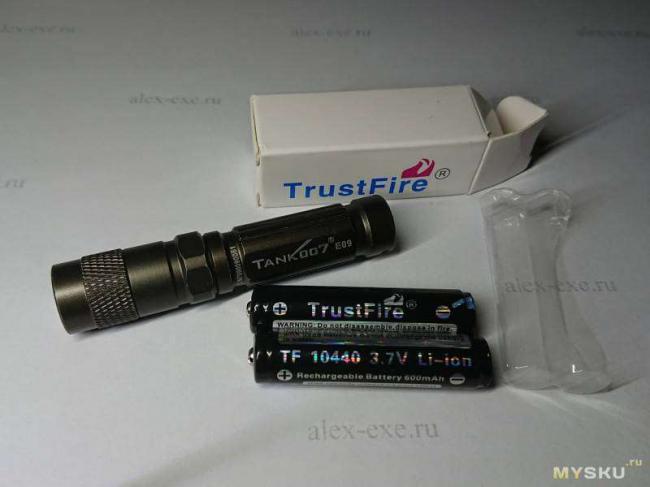

Аккумуляторы пришли в обычном пакете, где были упакованы в стандартную для батареек термоусаженную полиэтиленку и небольшую картонную коробочку. Покупались для использования в фонарике Tank007 E09 в котором есть 3 режима яркости, которые потребляют:

1 режим 890 мА
2 режим 270 мА
3 режим 17 мА

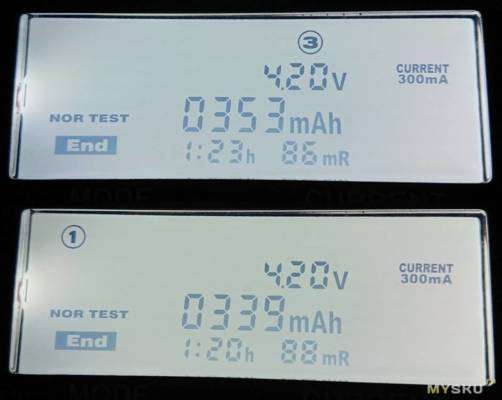

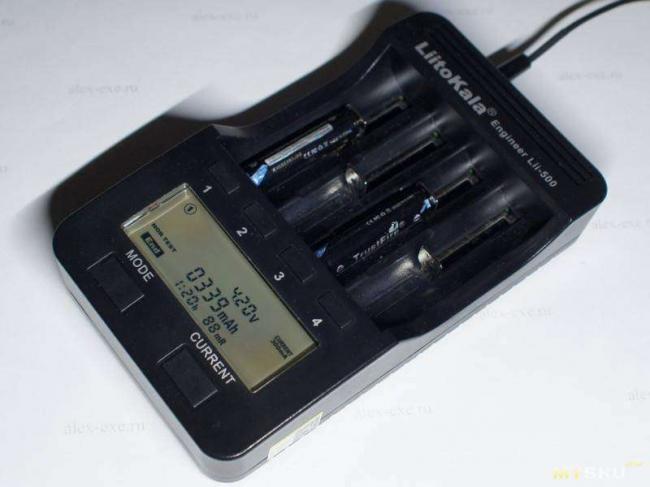

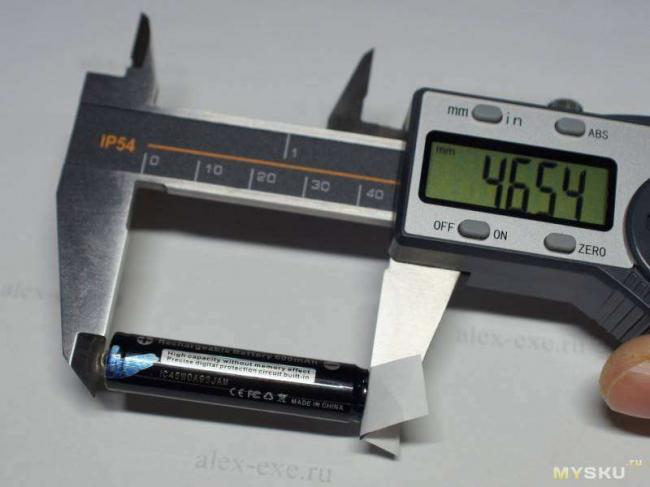

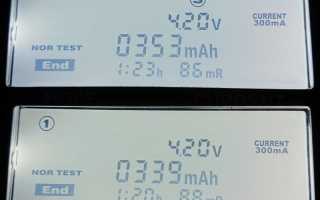

Размеры: диаметр 10.22мм, длина 46.5мм. Что написано на аккумуляторе:Емкость. Первым делом поставил аккумуляторы в зарядное устройство — LiitoKala Lii-500 и произвел цикл, заряд, разряд с замером емкости и заряд.

Как и ожидалось заявленными 600мАч тут и не пахнет, емкость почти в 2 раза ниже заявленной. Когда аккумуляторы выбирал, это было хорошо видно по отзывам, причем не только на обозреваемые TrustFire, а на все встреченные 10440 на просторах алиэкспресса, поэтому к этому был готов и не сильно расстроился.Проверка защиты. Аккумуляторы оборудованы платой защиты. Заявлена защита от переразряда, от превышения тока и защита от КЗ. Для проверки заявленных защит был собран стенд из электронной нагрузки, вольтметра, амперметра, т.к. на собранной нагрузке получилась не очень точная индикация, и пирометр. Вольтметр был подключен к аккумулятору возле его клемм, минуя силовые провода, что бы исключить падения напряжения на них. Защита от перегрузки сработала при токе более 3.55-3.6А, в это время на заряженном аккумуляторе напряжение просело до 3.17В, после срабатывания защиты напряжение было 120-130мВ (могут быть наводки от приборов). После кратковременного отключения щупов от акка защита отключилась и аккумулятор снова можно было использовать. Отключение электронной нагрузки не приводило к сбросу защиты, т.к. в выключенном состоянии она кушает около миллиампера. Защита от КЗ. Если померить ток на аккумуляторе, то в защиту уходит, на мультиметре 0А. После теста аккумулятор и предохранитель мультиметра живы. Следующий тест. Т.к. защита срабатывала при токе более 3А, то стало интересно, как они будут работать на большом токе, проверил на 2А. Изначальное напряжение под нагрузкой 3.37В. Аккумулятор разрядился и ушел в защиту по низкому напряжению за полторы минуты. Прогрелся до 48 градусов. Далее уменьшил ток до 1А, и повторил тест. Изначальное напряжение под нагрузкой чуть более 3.1В. Аккумулятор ушел в защиту через 3 минуты 20 секунд. Вывод, на токах больше 1А смысла от этих аккумуляторов будет мало. Если грубо прикинуть, то от такого аккумулятора для работы фонарика на токе в 900мА (максимальная яркость) хватит немного более 7 минут, на 270мА (средняя яркость) 24 минуты, на 17мА (минимальной яркости) будет работать очень долго, более 6 часов. Защита от переразряда срабатывает при напряжении на банке 2.2-2.5В. Если защита сработала на сильно разряженном аккумуляторе, то на перезапуск защиты уходит уже 5-10 секунд, а не мгновенно, как во время теста перегрузки.Замер сопротивления. Литокала во время первого заряда показала 86 и 88 мОм. После издевательств 112 мОм. Так же попытался замерить сопротивление электронной нагрузкой и мультиметрами. Начальное напряжение 4.05В Под нагрузкой в 2.026А напряжение просело до 3.57В. Re=dU/dI=(4.05В-3.57В)/2.026А=0.237Ом. Но время реакции приборов составило 180мили секунд (замерено по-снятому видео, снимал на случай, если что-то пойдёт не так). 237мОм считаю некорректными, т.к. выбранный ток в 2А для малютки в 330мА считаю большим. Но повторно собирать стенд и повторно мучить акк пока желания нет.ВыводНормальные аккумуляторы с защитой от КЗ, перегрузки и переразряду. Реальная емкость почти в 2 раза меньше заявленной. На момент написания отзыва у продавца пропал весь ассортимент. Аккумуляторы работают. Есть защита от перегрузки, КЗ, переразряду. Но реальная емкость почти в 2 раза меньше заявленной, отсутствует токовая характеристика, непонятно, сколько циклов разряда-заряда они проживут. Плюс на момент написания обзора из магазина в котором их покупал пропал весь товар, а стоимость товара выросла во столько, во сколько в них не доложили емкости.Оригинальный продавец Ссылку в заголовке заменил (посоветовавшись с администрацией сайта) на такие же аккумуляторы у другого продавца. Т.к. на момент написания, по оригинальной ссылке товар больше не продают и при переходе по ней у большинства происходит перенаправление на другие товары. Так же у магазина пропал ассортимент. Оригинальная ссылка — aliexpress.com/item/2-TrustFire-10440-3-7-600-10440/32850717203.html Цена по ней сейчас 9.16$, брал за 5.59$ на момент покупки 26.01.2019.

Цена: $4.12

Аккумуляторы типоразмера 10440 / AAA. Куплены полгода назад, используются по настоящий момент, 20 циклов заряд-разряд от 100% до 50%. Краткий обзор Данные аккумуляторы куплены для замены мизинчиковых аккумов NiMh в заднем габаритном фонарике на велосипеде. Мною был приобретён задний габарит для велоспеда с питанием 2*ААА, довольно яркий, и неплохой по конструктиву, в далёком 2015 году. Однако, при эксплуатации была выявлена одна неприятность — при небольшом разряде элементов питания фонарь зависал и светил в пол силы, мерцая при этом. Использовать его по прямому назначению было нельзя, и я отложил этот фонарь в долгий ящик. Летом 2017 я снова наткнулся на этот фонарь, решил разобраться, в чём же причина. Оказалось, что внутри установлена микруха, работающая 3,3 В минимум (маркировку уже не вспомню, а сейчас корпус фонаря заклеен). Разумеется, что корректно работать от элементов ААА это устройство не могло. От литиевых элементов фонарик работал нормально, и я решил его переделать, установив внутрь корпуса плату защиты, и перепаяв контактные пружинки для параллельного подключения двух элементов ААА 3,7В, а так же изменив номинал балластных резисторов.Характеристики со страницы товара Что же прислали китайцы? Немного фото: Общий вид аккумуляторов. Маркировка 330 мАч, при этом в описании товара 320 мАч. Габариты аккумов 9,5*42мм и плюсовой контакт ещё 1,5мм: В компании со сборкой 6*18650 и ААА NiMh GP 650 мАч: Фото получившейся конструкции. Видна плата защиты: Испытания емкости проводились с помощью платы ZB2L3 и двух комплектных керамических нагрузочных резисторов 7,5 Ом, соединённых последовательно. В начале измерения напряжение было 4,2В, разряд происходил до 3,0В Ток при этом составлял примерно 0,25 А. Элементы были соединены параллельно.Дополнительная информацияПеред замером аккумуляторы зарядились до 100% в зарядном LiitoKala Lii-202. В эту зарядку аккумуляторы нормально входят по габаритам, контакт хороший. Сама зарядка подключается к блоку питания 5 В с ограничением тока в 500 мА (USB порт с ограничением), в итоге каждый аккум заряжается с током не более 0,25А. Это не очень правильно, но другого варианта зарядки пока нет. Испытательный стенд 🙂

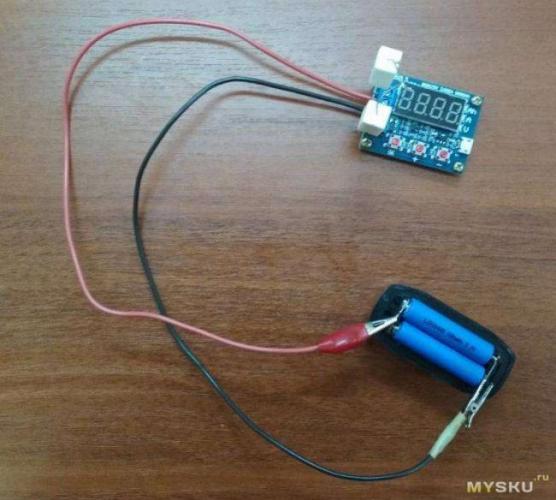

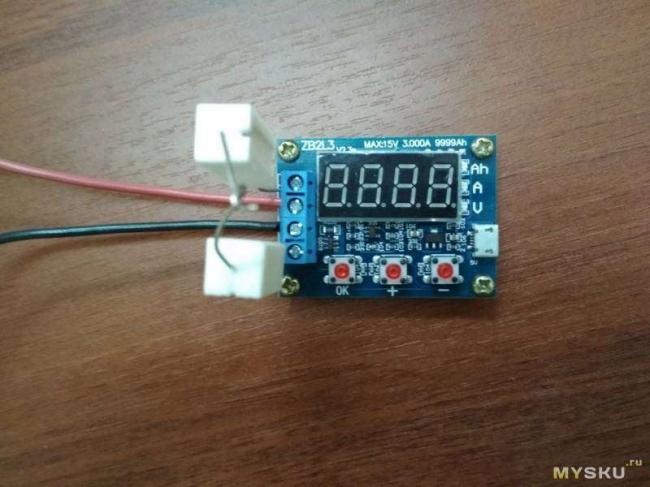

И результаты измерения двух аккумуляторов параллельно: 531 мАч/2=265.5мАч 🙂 Мое мнение после всех этих экспериментов — овчинка выделки не стоит. Сейчас можно купить габариты со встроенной зарядкой microUSB и литиевым аккумулятором за небольшие деньги. Так же я мог приобрести литиевый аккумулятор прямоугольной формы со встроенной платой защиты, сопоставимой ёмкости за меньшие деньги. Место для его установки, в принципе, в фонаре есть, главное — выбрать подходящие размеры. В дальнейшем попробую перевести на литий мой старый фонарь Petzl Tikka XP 2. Этот фонарь мне очень нравится, особенно наличием рассеивающей свет шторки и удобному управлению. Спасибо за внимание

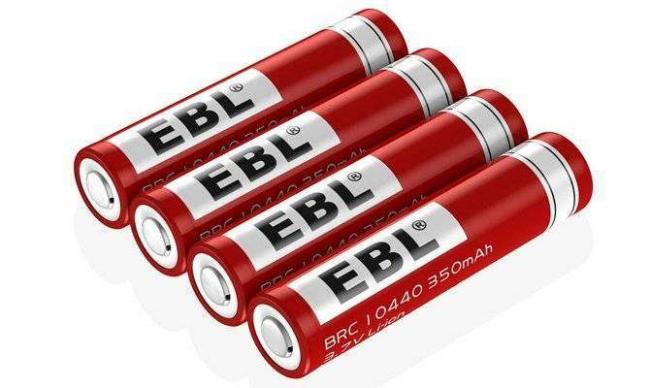

Аккумуляторы позволяют значительно экономить деньги при использовании портативных приборов. Такие источники питания можно перезаряжать несколько сотен раз практически без снижения ёмкости. Аккумулятор 10440 является типичным представителем этого класса изделий и о его основных технических характеристиках и особенностях будет подробно рассказано далее.

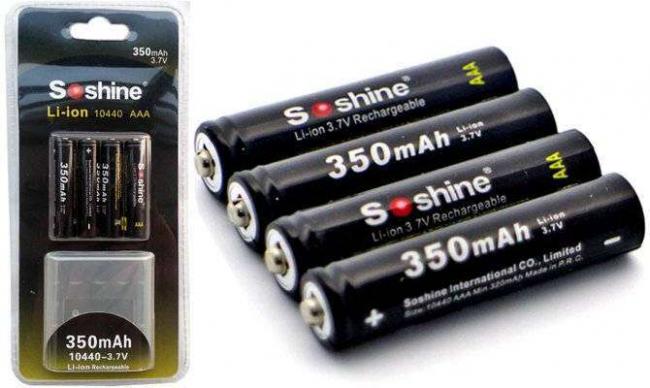

Технические характеристики 10440

Литий-ионные аккумуляторы 10440 по многим параметрам схожи с батарейками ААА, но вместо друг друга их практически никогда нельзя использовать, так как напряжение отличается в 2,5 раза.

В одном случае напряжения будет недостаточно для запуска устройства и оно попросту в момент разрядить батарейку, в другом случае аккумулятор может сжечь предохранитель или даже сам прибор.

К основным характеристикам относятся:

Параметр	Значение
Основное обозначение	10440
Вид	Li-Ion
Форма	Цилиндр
Емкость	~350 мАч
Напряжение	3,7v
Аналог 10440	Подробнее читаем ТУТ
Высота	44,5 мм
Диаметр	10,5 мм
Масса	10 гр
Рабочая температура	-20 +60°C

Преимуществом перед аналогичными устройствами заключается в наличии платы защиты, которая отключит изделие при возникновении серьёзных перегрузок.

Аккумулятор 18650: характеристики и типы, способы зарядки, область применения и ремонт

Аналоги и чем можно заменить 10440

Полных аналогов у аккумулятора 10440 не существует, но можно попытаться установить в прибор похожие по техническим характеристикам изделия. К таким элементам относится АКБ 10450.

Аккумуляторы 10450 немного длиннее оригинального изделия, но это отличие практически не будет заметно при установке в подпружиненный слот батареи. Напряжение элемента ниже на 0,1 Вольт, что также не отразится на эксплуатационных характеристиках батареи.

С аналогичными характеристиками можно также найти аккумулятор 10340. Основное отличие этого изделия заключается также в длине. АКБ 10340 почти на 10 мм короче оригинала, поэтому надёжно установить изделие в прибор можно только заменив пружину, в установочном слоте, на более длинную.

Обратите внимание! По размерам они ничуть не отличаются от аккумуляторов ААА, но у последних напряжение 1,2 Вольта, что в три раза меньше, чем у Li-Ion аналога, поэтому они далеко не всегда взаимозаменяемы.

Область применения элемента питания

Литий ионный аккумулятор 10440 может использоваться в любых устройствах, для работы которых необходимо напряжение 3,7 Вольт. Наиболее часто такой элемент можно встретить в следующих приборах:

Детских игрушках.
Системах сигнализации.
Фонариках.
Аудиоустройствах.

Читайте также: Литий полимерные аккумуляторы

Идеально подходит для использования в различных самоделках, ведь благодаря наличию платы защиты не страшны замыкания и перегрузки в электрической сети.

Как заряжать АКБ 10440

Заряжать аккумулятор этого типа можно с использованием дешёвых сетевых устройств, в которых отсутствует элементы защиты. Температурный режим очень важен для безопасного и правильного восстановления элемента. Рекомендуется проводить эту операцию только при положительных значениях термометра, но не выше +25˚С.

При подключении аккумулятора 10440 к зарядному устройству важно соблюдать полярность, иначе изделие может быть повреждено, несмотря на наличие внутренней защитной платы.

Lifepo4 аккумуляторы эксплуатация и особенности

На что обратить внимание при приобретении

При покупке следует, прежде всего, убедиться в том, что приобретается изделие подходящего типоразмера. Это обозначение наносится как на упаковку, так и на корпус изделия. Важно не ошибиться с номером, ведь существует большое количество элементов, маркировка которых отличается всего на одну цифру.

Определившись с формой, следует тщательно осмотреть изделие на возможные механические повреждения, а также точно определить дату изготовления аккумулятора. Следует помнить о том, что такой элемент следует приобретать только в том случае, если до момента продажи его хранение осуществлялось в течение не более 1 года.

Остались вопросы по Аккумулятору 10440 или есть что добавить? Тогда напишите нам об этом в комментариях, это позволит сделает материал более полным и точным.
