Цифровой мультиметр RM102  обзор с разборкой.

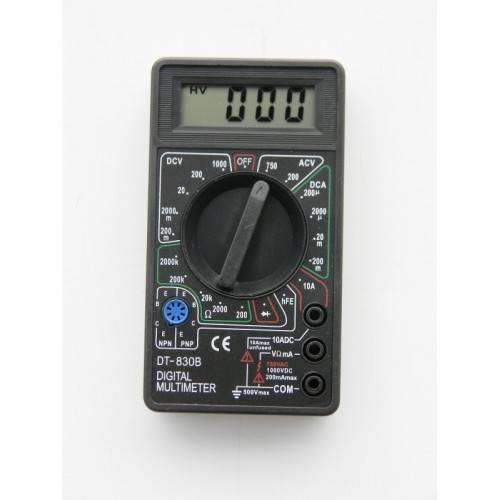

Все наверноеВ  радиолюбители начинали интересоваться радиодеталями схемами и прочей электроникой постепенно, и большее количество людей изначально думали так. Куплю тестер, типа вот этого и мне хватит.

Но в то время когда вы его покупали вы даже не подозревали на какую боль вы себя обрекли.

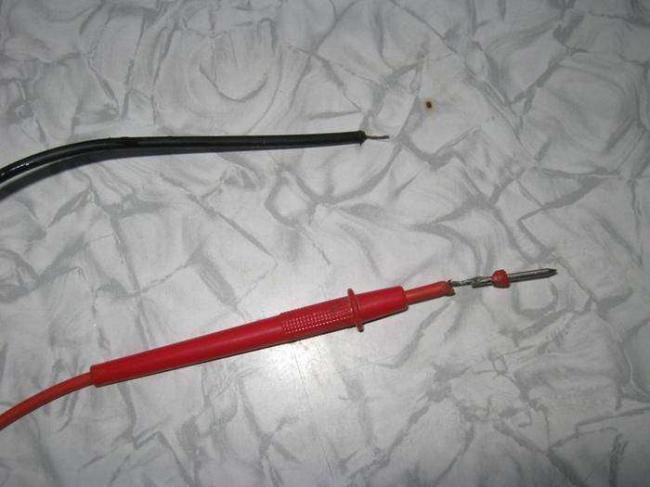

И первое с чем тогда я столкнулся это с тем что этим тестером вообще нельзя ничего сделать по той причине что щупы там реально одноразовые.

После долгих мучений и многих скруток и спаек щупов я купил более менее нормальные щупы которыми можно было пользоваться.

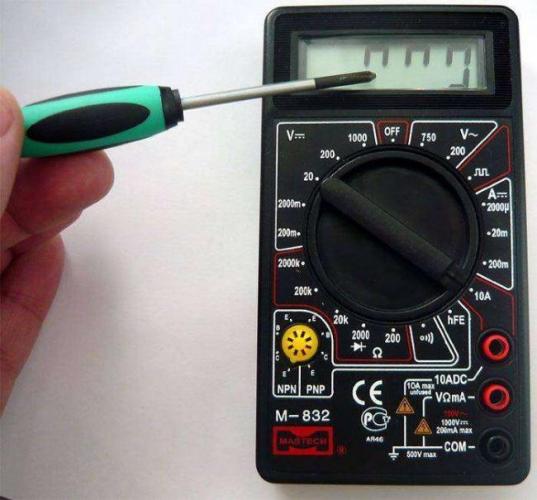

Но так было не долго, тестер упал на плитку и в нем потух экран, как всегда в самое неподходящее время, тогда когда он нужен.

Было что то типа вот такого.

После чего, я попросил мультиметер у своего друга. Попользоваться так сказать.

Конечно по сравнению с моим, это был просто космос.

Радовался долгое время и для моих задач его хватало.

Но вот совсем недавно случилось и с этим прибором горе. Уронил в емкость со спиртом, потух экран.

Вытащил, почистил, работает но видимость почти нульевая.

Пришлось прикупить новый, выбирал девайс не долго так как какой мастер такой и инструмент.

И мультиметры типа Флюк мне не нужны.

В итоге остановился на китайском мультиметре RM102. Я думаю это лучший выбор в бюджетномВ  сегменте.

Обзор с тесом и разборкой.В

6

• 30 июня 2018 09:33:14
• Просмотров: 6119
• Мультиметры RICHMETERS RM102 (RM109) — увеличиваем контрастность экрана

Описание проблемы

Являясь счастливым обладателем мультиметра Richmeters RM102 с функцией True RMS, заметил одну особенность – при взгляде на экран (даже под небольшим углом к нормали) слабая контрастность экрана. При включении подсветки, эффект слабой контрастности под углом к нормали усиливается. По началу даже грешил на батарейки, но при питании от лабораторного блока питания (напряжение 3В) картина осталась той же. Поискав в интернете нашел информацию, что это проблема наблюдается на всей линейке мультиметров Richmeter RM и им подобным, выпускаемых под другими брендами, например, ANENG, BSIDE, HoldPeak. Там же (в интернете, на сайте kazus.ru) выяснил, что возможно повысить напряжение на LCD, и таким образом повысить контрастность. Это возможно сделать, прописав в соответствующие ячейки памяти прибора определенную информацию. Вот фрагмент, переведенного с восточного языка даташита, где дано описание некоторых ячеек памяти:

Очевидно, что нас интересует ячейка EEPROM адресом F9H. Информация в ячейке разбита на группы битов, за величину напряжения на LCD отвечает 3 и 2 бит. Для максимального напряжения — 3,3В необходимо установить эти биты в «00».

Подготовка к работе

Разобрав мультиметр, находим микросхему памяти и выпаиваем ее.

Микросхема памяти, которая была запаяна в приборе имеет маркировку «P24C02A».

Для работы с микросхемой я буду использовать распространенный программатор на микросхеме «CH341A»:

Микросхему подключу при помощи платы-переходника с самодельной клипсой.

Теперь считаем содержимое микросхемы памяти:

По интересующему нас адресу находится значение «С7», его нам и надо изменить. Перед всеми манипуляциями сохраняю «родную» прошивку.

Теперь можно переходить к редактированию. Представим значение «С7» в двоичной системе исчисления. Для этого воспользуемся калькулятором Windows, выбрав в меню “Вид” → “Программист”. Введем значение «С7»:

Теперь переключим в двоичную систему исчисления:

Интересующие нас биты имеют значение «01», изменим их на «00».

И снова перейдем в шестнадцатеричную систему исчисления.

Изменим в окне программы, управляющей программатором, «С7» на «С3»:

Записываем измененную прошивку в микросхему, не забыв ее перед этим стереть. После записи, запаиваем микросхему на место.

Сравнение контрастности экрана после коррекции

Теперь сравним два мультиметра, которые подключены к одному и тому же лабораторному источнику питания с напряжением 3В. Слева мультиметр с стандартной контрастностью, а справа с повышенной:

Разница, на мой взгляд, очевидна.

Оригинальные дампы прошивок Richmeters RM102, Richmeters RM109

Если вы, в результате экспериментов “убили” прошивку тестера, то можете скачать оригинальные (заводские) прошивки для мультиметров Richmeters RM102, Richmeters RM109.

Оригинальные дампы прошивок для исследования и восстановления, в случае неудачных экспериментов.

Дамп оригинальной прошивки мультиметра Richmeters RM102

Дамп оригинальной прошивки мультиметра Richmeters RM109
