VGA RCA переходник своими руками: схема

Те, кто являются обладателями значительного количества аудио- и видеоаппаратуры, стоят перед выбором: сделать самому или приобрести в магазине переходник, который будет конвертировать сигналы разных типов. Что уж и говорить, но заводские устройства стоят весьма немало, однако часто можно обойтись и без них. И в рамках статьи будет рассказано о том, как сделать переходник VGA RCA. Также будут даны ответы на часто задаваемые вопросы.

Что собой представляет VGA RCA переходник

Схема данного прибора может показаться сложной, но исключительно до того момента, пока вы в ней не разберётесь. Чем является данное устройство? Это переходник из тюльпанов (RCA разъемов) аналогового видеовыхода в VGA D-Sub на 15 pin-ов. Рассмотренное здесь устройство можно использовать, чтобы подключить DVD проигрыватель или спутниковый тюнер к мультимедийному проектору. Конечно, при условии, что нет возможности работы напрямую посредством однотипного кабеля, что обычно распространено в дешевых или устаревших приборах.

В чем заключается идея?

Как реализовать такую задумку? Вам необходим компьютерный кабель (тип – витая пара классификации CAT5/CAT5e), предназначенный, чтобы передавать видеосигнал. Использовать именно его будем из-за того, что передача осуществляется на расстояние в пятьдесят метров без потери качества.

Для начала нам необходимо обзавестись тремя разъемами RCA и одним D-Sub15 pin (это штекер), а также витой парой. Последнюю деталь лучше брать экранированную STP, чем UTP. Но такую сложнее достать, что сказывается на цене. Поэтому тут рассматривается вопрос возможностей и желаний. Особой разницы между элементами нет, но есть один нюанс: UTP лучше использовать, если длина кабеля меньше 10 метров. Если расстояние большее, то лучше всё же будет найти STP.

Распиновка

Как провести распиновку для разъема D-Sub на 15 pin-он? Номера идут слева направо:

На кабель-переходник VGA RCA нам требуется шесть пинов из представленных пятнадцати. Как правильно осуществить распайку разъемов и контактов? Ознакомьтесь с данным рисунком, и вам будет понятно, как и что делать.

Итак, давайте посмотрим, что получилось. Если всё правильно было спаяно, то у вас сейчас есть переходник, который может подавать видеосигнал на VGA D-Sub на 15 pin-ов проектора. Как примерно должен выглядеть конечный продукт, можете посмотреть на фотографиях, представленных в статье.

Проверка

Провода пар, на концах которых спаяны RCA штекеры, полезно будет обжать термоусадкой, чтобы получить большую жесткость. В целом сейчас можно подключать результат труда и наслаждаться им (если всё было спаяно, как нужно). Парные провода, на концы которых пристроены RCA штекеры, можно обжать термоусадкой, чтобы получить большую жесткость.

В данном случае использовался тюнер спутниковый с компонентным видеовыходом на 3 RCA в качестве источника сигналов и мультимедийный проектор Sanyo, где не было предусмотрено отдельного такого же видеовхода. Если на данный момент нет возможности убедиться в работоспособности получившегося переходника, то можно только внимательно осмотреть всю конструкцию и убедится, что никаких упущений не было, и всё спаяно так, как указано в статье.

Что необходимо понимать

Следует отдавать себе отчёт в том, что рассмотренный переходник может обеспечить работу и полноценное функционирование устройства, у которого есть VGA видеовход, только в том случае, если он может приводить автоопределение типа поступающего видеосигнала. Показателем этого будет возможность выбора режима, в котором будут передаваться данные на RGB/YPbPr. На использование позитивно скажется отправка указанных типов сигналов. Почему так?

Дело в том, что RGB и HV.синхр (как, пример, данные, идущие с выхода видеокарты персонального компьютера) преобразовывается в RGB, который имеет синхроимпульсы в зеленом канале (Y). Он, в свою очередь, превращается в цветоразностный YPbPr. И как результат, можно сделать заключение, что эти сигналы не являются одним и тем же, хотя и могут передавать ту же информацию. Поэтому внимательно изучите, как выглядит VGA RCA переходник.

Часто задаваемые вопросы

Основываясь на данных, представленных в статье, можно предположить, что у читателей возникли некоторые вопросы. Однако подобная тема затрагивается не впервые, поэтому такую информацию можно найти без труда. Мы выяснили, как сделать VGA RCA переходник своими руками. Теперь рассмотрим возможные его усовершенствования.

Какие переходники можно сделать с использованием витой пары?

• VGA удлинители – специальные кабели, которые имеют разъемы D-Sub 15 pin на своих обоих концах, при этом вход и выход у них работают по одной технологии.
• RCA (3xRCA) используется, чтобы передавать компонентные видеосигналы. На каждом конце находится по три разъема. Применяется при работе с плеером DVD и телевизором.
• RCA (D-Sub15pin) был рассмотрен немного выше. Здесь компонентные Y, Pr, Pb в VGA.
• Чтобы передавать аналоговый звук, одновременно может использоваться две пары стереосигналов (на каждом конце по 4 RCA разъема).

Для чего необходима свободная пара Brown-Brown/Wht?

Её можно использовать, чтобы передавать моноаудиосигнал от DVD проигрывателя, когда имеется аудиовход мультимедийного проектора (при условии, что у него есть динамики). В противоположном случае данную пару лучше будет обрезать и заизолировать. Поэтому следует хорошо продумать аспекты и то, как VGA RCA переходник будет использоваться.

Как можно сделать переходник Scart VGA?

Если источник видеосигнала имеет полный Scart видеовыход, то подобное устройство можно сделать без проблем. Для этого проводится распиновка контактов следующим образом (сначала выходы):

• 7 – синий;
• 11 – зелёный;
• 15 – красный.

Теперь земля:

• 5 – синий;
• 9 – зелёный;
• 13 – красный.

В остальном всё делается так, как было ранее описано в статье.

Заключение

Что можно сказать напоследок? Внимательно изучите представленные рисунки и на деталях мысленно представьте, что и как вы будете делать. Во время работы соблюдайте предельную осторожность и внимательность – ведь если промахнуться с заземлением, то последствия будут довольно печальными и весьма негативными. В итоге получится не VGA RCA для техники, а необходимость купить новое устройство для воспроизведения видео. Но если всё получится – то соединение компьютера, проектора, телевизора и многих других приборов сейчас не будет проблемой. Главное, необходимо убедится, что всё выводы подсоединены к нужным выходам, и не случится никаких казусов.

Но вместе с этим можно поднять вопрос и о рентабельности сборки данного переходника. Дело в том, что его можно купить за 100-150 рублей, что не является высокой ценой. Время, потраченное на создание переходника своими силами, в конечном итоге обойдется дороже. Единственный приемлемый вариант – если уже всё есть, и необходимо только сделать данное устройство. С чисто любительской точки зрения подобный опыт может быть ценным, если есть прицел на работу, тесно связанную с восстановлением и созданием подобных устройств в будущем.

Похожие статьи

Переходник VGA-SCART — далеко не единственное решение проблемы как подключить телевизор к компьютеру. Все зависит не только от поколения и модели телевизора, но и от поколения видеокарт, применяемых в вашем ПК. Если начать с ЭЛТ телевизоров и закончить LCD телевизорами, а также охватить практически весь период существования Windows, то получается, что подключить ПК к телевизору лучше всего (в плане универсальности) через адаптер VGA — SCART.

Задача в следующем. Мы имеем персональный компьютер. Большинство таких компьютеров имеют на выходе разъем VGA. Подключенный к этому компьютеру обычный телевизор будет выполнять роль монитора. Чтобы осуществить эту идею, нам поможет собранный VGA-SCART переходник своими руками.

Телевизор как монитор компьютера. Плюсы и минусы

Универсальность адаптера VGA-SCART заключается в том, что большинство телевизоров, начиная от транзисторных с ЭЛТ (особенно европейских) и до LCD телевизоров последних модификаций оснащены разъемом SCART. Большинство компьютеров имеют на выходе VGA разъем. Однако, если есть возможность задействовать такое подключение напрямую (например, VGA-VGA), то лучше это сделать именно напрямую.

Если и телевизор, и компьютер обладают разъемами HDMI, то есть возможность вывести на экран изображение высокой/сверхвысокой четкости. В нашем методе такая возможность отсутствует, и причина тому — оба разъема не являются цифровыми. Метод подачи изображения с компьютера на телевизор хорош для старых телевизоров, которые жаль выбросить. Зато появится возможность смотреть компьютерные каналы на большом экране и многое другое, чего нет в телевизионном эфире.

Подключение телевизора к компьютеру

Наряду с аппаратными методами подключения компьютера к телевизору существуют программные методы. Сама суть такого метода заключается в настройке видеокарты. Программа вносит изменение в программное обеспечение видеокарты. Главная цель при этом — получить сигнал 15 кГц горизонтальной синхронизации. Метод может решить проблему без применения дополнительной схемы. Однако VGA-SCART переходник все равно придется паять. Стоит отметить и то, что не все подобные программы бесплатные.

Распиновка SCART и S-VIDEO

VGA-SCART своими руками

Начнем с того, что можно просто кабель VGA-SCART купить. Однако схем такого соединения немало, и есть вероятность, что он вам не подойдет. Схемы VGA-SCART, где не применяется дополнительных деталей существуют. Они подходят только к мизерному количеству видеокарт. В связи с этим мы не станем их рассматривать.

Ниже приведены две схемы, отвечающие на вопрос как подключить телевизор к компьютеру. На самом деле подобных схем гораздо больше. Минусом остальных является или еще одно дополнительное питание, или громоздкость дополнительной схемы. Приведенные ниже схемы тоже имеют свои плюсы и минусы, но минусов в них не столько, сколько в других схемах. Стоит обратить внимание и на то, что схемы представлены в том виде, как есть. Отсюда следует, что все эксперименты вам придется проводить на свой страх и риск.

Распиновка VGA-SCART с питанием +5В

Схема подходит практически к любой видеокарте. Минусом ее является дополнительное питание. Есть вариант взять искомые +5В с USB, разъемы которых находятся там же — на задней панели ПК. Чтобы не занимать лишний порт, можно вывести провод с обратной стороны USB.

Распиновка VGA-SCART без питания

Схема подходит к большинству видеокарт. Она не требует дополнительного питания. Некоторые очень старые видеокарты не имеют 5В на девятом контакте VGA — в этом минус.

В завершение стоит добавить, что если вы собираетесь смотреть телевизор через компьютер нужно с компьютера вывести звук. Разъем VGA не имет звуковых контактов. Зато такие контакты имеются на разъеме SCART. Один из вариантов В«озвучить видеоВ», это подать сигнал с выхода звуковой карты на звуковые входы SCART (2 и 6). Второй вариант — подать этот сигнал на отдельный усилитель с колонками. Если компьютер оснащен выносными колонками, и этот звук вас вполне устраивает, то предыдущие два варианта можно не выполнять. Удачи в творчестве!

Простите за качество некоторых картинок (чем богаты).

Берегите себя и своих близких!

151

Содержание статьи:

Что такое S-Video?

Интерфейс S-Video предназначается для передачи аналогового видеосигнала. Он предусматривает разделение сигнала (цветность C и яркость Y). Эти составляющие передаются по нескольким линиям, где сопротивление волн составляет 75 Ом. Отсутствие лишних фильтров и разделение видеосигнала обеспечивают довольно качественное изображение в сравнении с композитными решениями.

Важная особенность этого компонентного аналогового интерфейса заключается в отсутствии перекрестных помех. При этом нужно понимать, что S-Video способен передавать исключительно видеосигнал, который относится к стандартной четкости телевидения. Для более качественного контента он уже не подходит. Что касается звука, то для его передачи потребуется специальный кабель.

Что можно подключить через S-Video интерфейс?

Стандарт S-Video создавался в 80-х годах компанией JVC. Изначально данный интерфейс применялся в видеокамерах и видеомагнитофонах, чтобы передавать компонентный видеосигнал. С его помощью можно было подключить между собой подобные устройства, поддерживающие формат S-VHS. При этом потеря качества сигнала практически отсутствовала. В современное время S-Video используется не только в аналоговых аппаратах, но и цифровой технике. Сегодня его можно встретить в различных компьютерах и ноутбуках.

Также интерфейс «оброс» дополнительными контактами. В последнее время его все реже устанавливают в технику. Как правило, стандарт еще используют в видеокартах персональных компьютеров, чтобы выводить картинку на мониторы или телевизоры. Он применяется и для передачи сигнала с некоторых игровых приставок и видеокамер на телевизоры и разнообразную видеоаппаратуру.

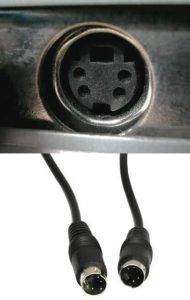

Виды S-Video разъема

Изначально S-Video существовал в виде 4-контактного разъема. Первый вывод отвечал за общую передачу яркости Y видеосигнала. Второй вывод полностью отведен под общий провод цветового сигнала C. Третий и четвертый выводы — яркостный и цветовой сигналы. Такой вариант разъема активно использовался для персональных компьютеров Macintosh, где долгое время размещались ADB-шины. Четыре контакта актуальны и для некоторых других устройств.

Со временем стали появляться 7 pin. В разных устройствах функции каждого вывода 7-контактного разъема могут отличаться между собой. Первые три вывода остаются неизменными (общий провод яркостного и цветового видеосигнала, яркостный сигнал). Четвертый вывод предназначается для цветового сигнала C или компонентного красного PR. Пятый — композитный или компонентный синий сигнал, либо же общий провод композитного видеосигнала V. Шестой — общий провод композитного видеосигнала, либо же компонентный синий или композитный. Седьмой вывод может поддерживать композитный сигнал V.

Плюсы и минусы S-Video выхода

У S-Video есть не только сильные, но и слабые стороны.

Основные преимущества интерфейса S-Video:

• Быстрое подключение ноутбука, видеокамеры или видеомагнитофона к ЭЛТ-телевизору
• Качественная передача стандартного видеосигнала без помех
• Отсутствие фильтров и других барьеров
• Простой вариант соединения портативной аппаратуры с ТВ

Но есть у данного интерфейса и слабые стороны, которые относятся к явным недостаткам.

Минусы S-Video:

• Совершенно не подходит для сигнала высокой четкости HDTV
• Не умеет передавать звук
• Разница в качестве видео заметна только на больших экранах (от 32 дюймов)
• Встречается, как правило, в старых моделях техники

Переходники и конвертеры S-Video

Реализация переходника с S-Video на композитный вход выполнена очень просто. Выход аксессуара соединяется с наружным контактом. Получается подключение «земли» к «тюльпану». А вот при помощи конденсатора (470 пФ) происходит слияние сигналов яркости и цветности (Y+C). Такая несложная конструкция идеально подходит к центральному контакту. Сейчас в продаже можно отыскать достаточно много переходников S-Video на «тюльпаны».

Также существует большой выбор конвертеров с S-Video на VGA. Это поможет подключить практически любой источник аналогового сигнала к монитору. Речь идет о консолях, ТВ-приставках, видеомагнитофонах, видеокамерах и определенных DVD-плеерах. К такому конвертеру можно подключить одновременно несколько устройств. Например, это игровая приставка и компьютер. Достаточно нажать на специальную кнопку конвертера, чтобы в любой момент переключить вывод конкретного сигнала на экран монитора.

Распиновка S-Video

мама s videoпапа s video

Актуальность S-Video на сегодня

Современный мир почти полностью перешел на цифровой контент. Поэтому сегодня доминируют устройства, способные передавать и отображать видео в формате HD, FHD и 4K. В такой ситуации интерфейс S-Video выглядит не самым удачным решением, так как он изначально заточен под аналоговый контент, который уже давно канул в прошлое. Производителям техники сейчас нет никакого смысла устанавливать соответствующие разъемы на своих приборах. Это подталкивает сделать логичный вывод, что Separate Video больше не является актуальным стандартом для передачи видеосигнала.

С другой стороны, интерфейс может пригодится определенным пользователям, которые представляются фанатами ретро-техники. Либо же людям, сохранившим в рабочем состоянии видеомагнитофоны и камеры. Наверняка они захотят подключить свои устройства к телевизорам или компьютерам, чтобы вспомнить молодость или приятные моменты из прошлого. Благодаря этому получится, например, посмотреть редкий старый фильм, записанный на видеокассету. Хотите запустить хитовые видеоигры недавнего прошлого с классических консолей на современном мониторе или ТВ? Для этого не нужно менять игровую приставку, а достаточно приобрести переходник или конвертер с соответствующими разъемами.

Если у вас нет желания или средств перейти на цифровой контент, то S-Video станет вполне удачным вариантом передачи сигнала. Во всех остальных случаях рекомендуется обратить внимание на что-то более актуальное, ведь HD-формат становится с каждым днем все ближе к пользователям. А дальше нас ждут уже и вовсе невероятные разрешения 4K и 8K, с которыми справятся только прогрессивные интерфейсы.
