3.5 SATA Mobile Rack

Что такое мобил-рэк? Это салазки для жёсткого диска. А если точнее, выдвижной ящичек с диском внутри.

Эта штука устанавливалась в стандартный пятидюймовый отсек компьютера и хранила в себе обычный трёхдюймовый жёсткий диск.

Мобил-рэк был достаточно популярен в самом начале нулевых, когда информации было уже достаточно много, чтобы уместить её на компакт-диск. На таких дисках обычно была коллекция музыки, софта и видео. Именно так распространялась информация во времена медленного и дорогого интернета, без флешек и облаков.

Жёсткие диски были тогда объёмом в 40-80 гигабайт и это считалось «много». В мобил-рэках же обычно жили диски либо небольшого объёма, либо не лучшего качества. Этакие мобильные флэшки, которые выкинуть жалко, продать некому, а хранить ценную информацию уже ненадёжно.

Чтобы не раскручивать компьютер каждый раз, когда надо к кому-то сходить в гости за информацией, люди ставили себе такие салазки и просто вытаскивали диск.

В мобильном рэке, куда вставлялся бокс с диском, обычно стоял небольшой вентилятор. Обычно же его оттуда либо снимали, либо просто отключали от питания, потому что он достаточно сильно шумел.

В обиходе все использовали преимущественно пластиковые рэки, хотя были и более навороченные алюминиевые. Но люминь был и в разы дороже.

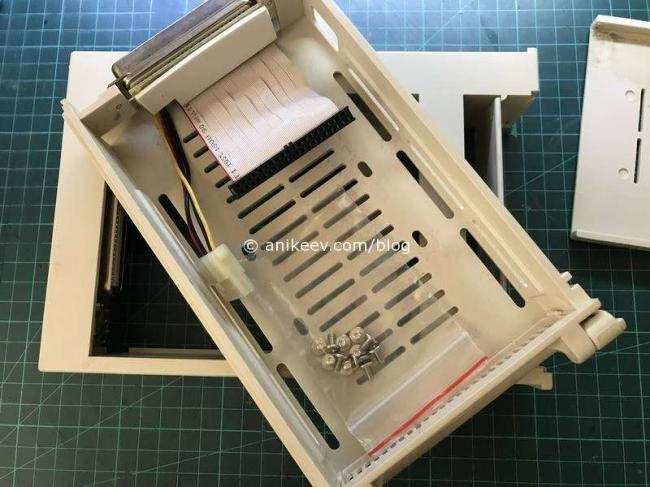

Внутри бокса жёсткий диск можно было закрепить винтами как с боковых панелей, так и с нижней. На практике же его вообще никак не закрепляли, потому что у встречающего могло не быть мобил-рэка и диск приходилось всё равно доставать.

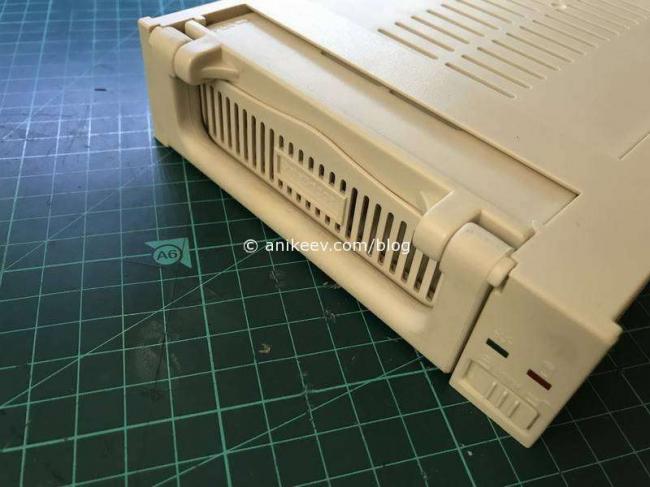

Обычно диск фиксировался в рэке либо пластиковой задвижкой (как у героя статьи), либо металлическим замком. Но компьютер приходилось выключать в любом случае, потому что диски не поддерживали отключение на горячую.

Ручка, за которую надо было тянуть, выступала в качестве рычага, освобождая бокс из разъёма.

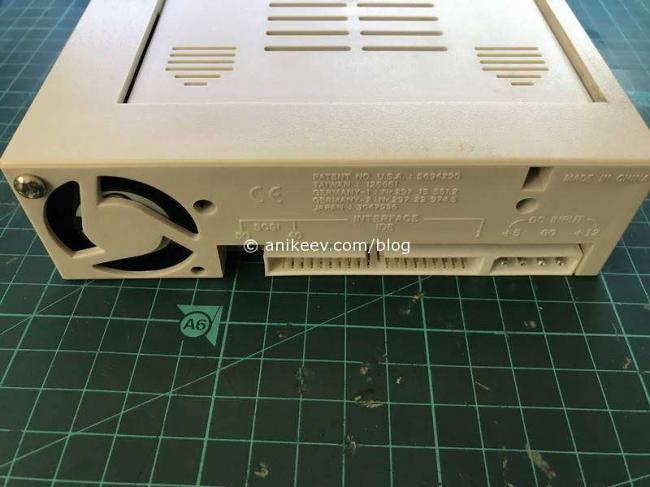

Разъём был унифицированный, но всегда был ненулевой шанс, что твой бокс не впихнётся в чужой рэк. В SATA-боксах схема немного другая, там диск входит в разъёмы на дальней стенке рэка своими родными коннекторами.

Вот как-то так двадцать лет назад всякие компьютерные энтузиасты менялись информацией.

Но если вы думаете, что мобил-рэки сегодня вымерли, то нет.

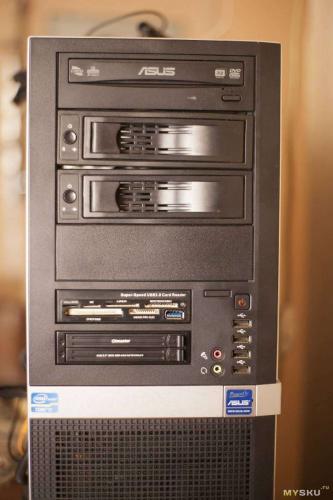

Во-первых, это удобный способ расширить количество посадочных мест под диски, если все внутренние трёхдюймовые отсеки уже заняты.

Во-вторых, рэки стали другими. Так, например, я жду с алиэкспресса мобил-рэк, который вмещает в себя четыре ноутбучных диска, а сам занимает всего один пятидюймовый слот. Вот такой.

На алиэкспрессе вообще много салазок самых разных форм и размеров. Есть и такие, которые занимают по два-три пятидюймовых слота. Поищите, там много интересного.

Лучше маленький лайк и репост, чем большое спасибо в комментах. По этой причине комментарии выключены, а кнопки репостов — вас ждут. Пользуйтесь, прошу 🙂

• Цена: $13.48 — 8%

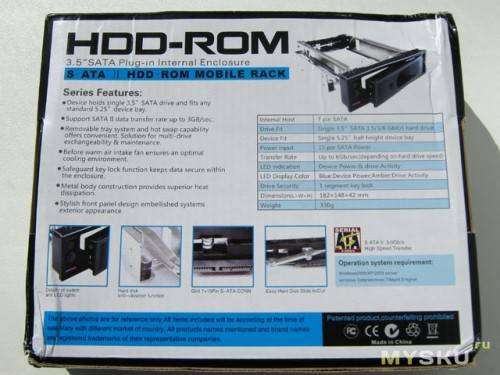

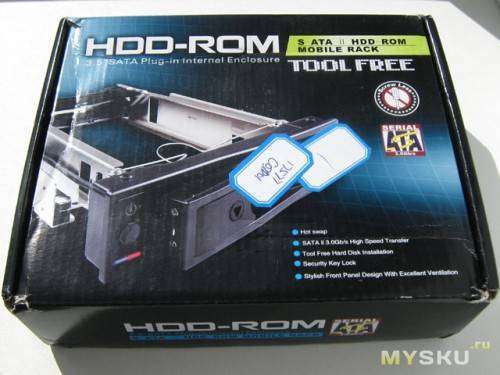

В век смартфонов, планшетов и неттопов, подобные устройства ушли на второй план, но у многих дома стоят обычные ATX корпуса, и многие все еще хранят терабайты порно исключительно полезных файлов на своих компьютерах. Дабы иметь возможность без труда снимать и устанавливать данные диски, не сложнее обычной флешки, я решил приобрести mobile rack. Заказ пришел в большой сборной посылке, перемотанной целым матрасом обычной пупырки. Но бесполезность пупырки против почты уже многие сумели оценить. Посылка пришла всмятку, лишь благодаря фабричной коробке, данное устройство смогло пережить путешествие из Китая.

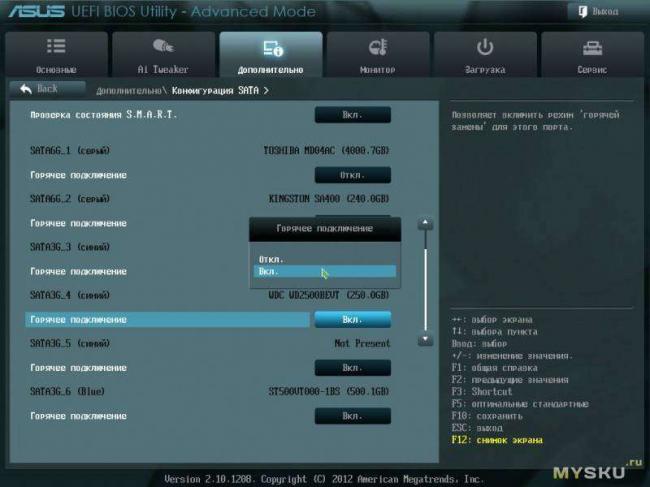

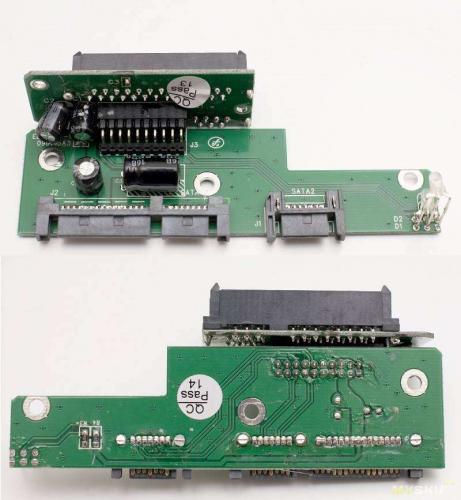

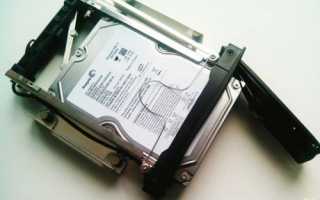

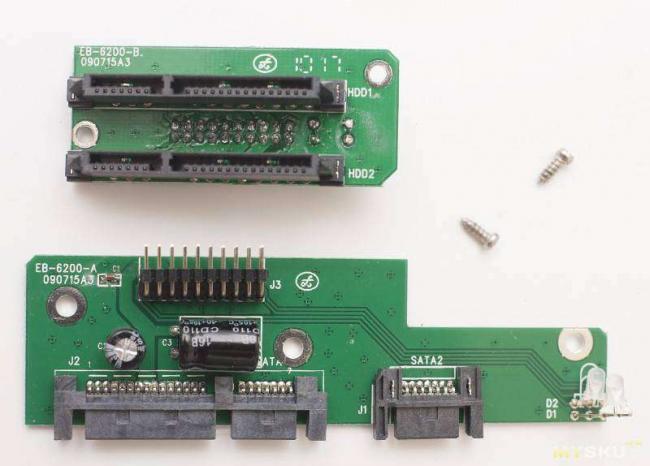

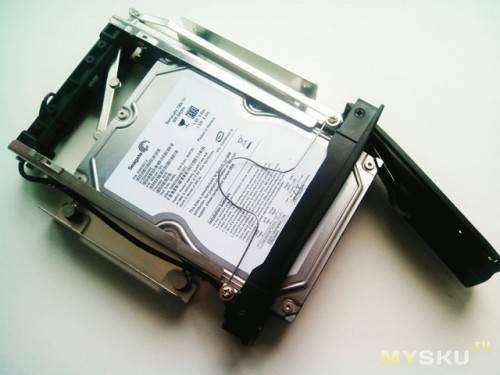

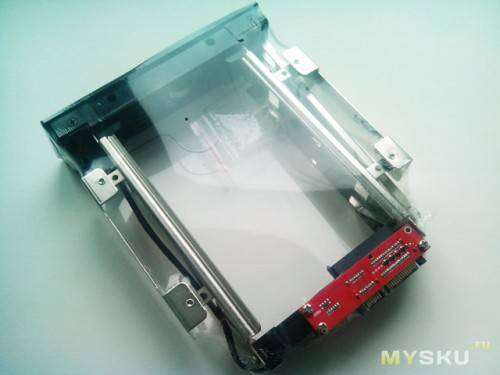

Изделие сделано вполне добротно и не вызвало осложнений в установке. Жесткие диски устанавливаются легко и без проблем. Ничего не люфтит, сложностей с запихиванием не замечено. Чтобы была доступна горячая замена, необходимо в биосе включить режим AHCI (совсем старые материнские платы его не имеют). Чтобы убрать из списка извлекаемых устройств несъемные диски, можно провести шаманство с реестром: [HKEY_LOCAL_MACHINESYSTEMCurrentControlSetservicesmsahciController0Channel0] «TreatAsInternalPort»=dword:00000001 , где Channel0 следует заменить на соответствующий канал контроллера для данного устройства. На платке ничего интересного, несколько деталюшек, для управления питанием от кнопки.

• Цена: $10.70

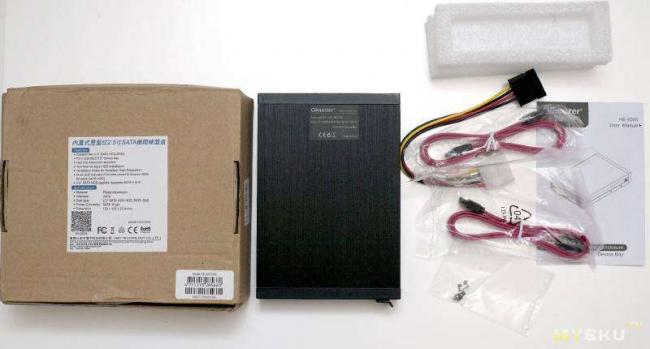

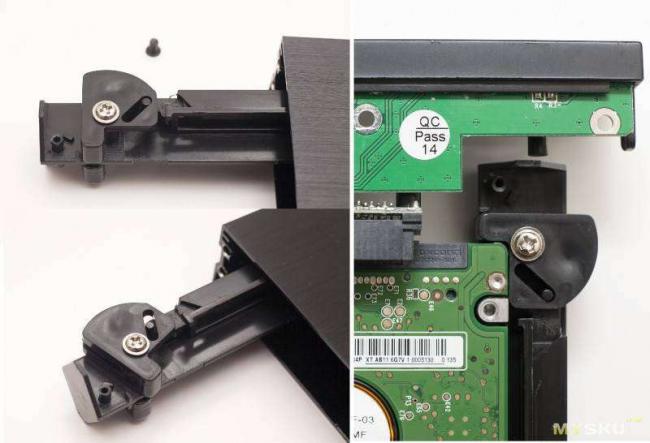

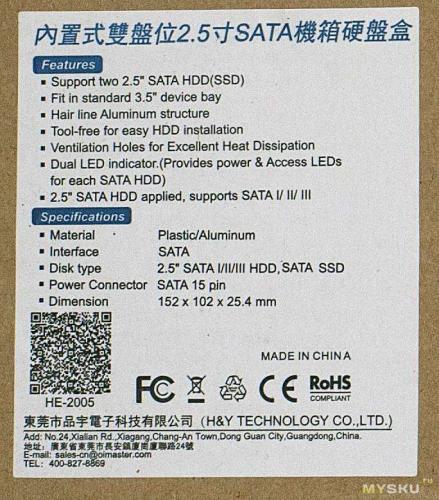

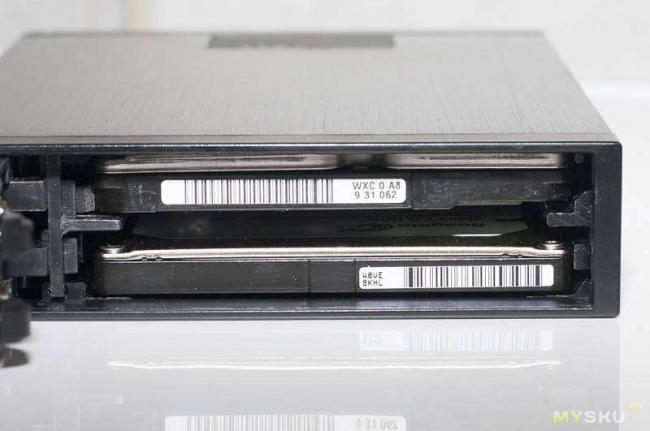

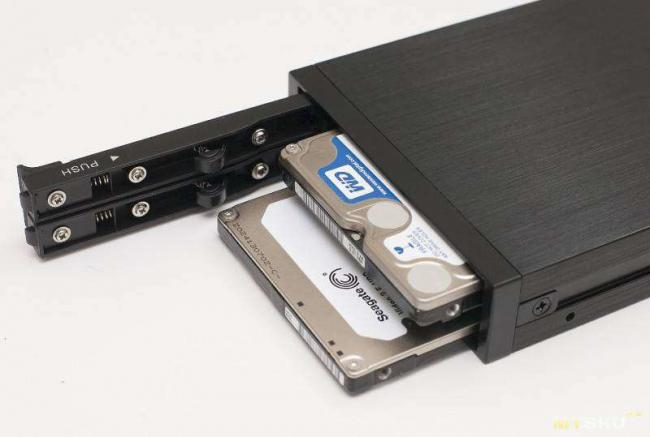

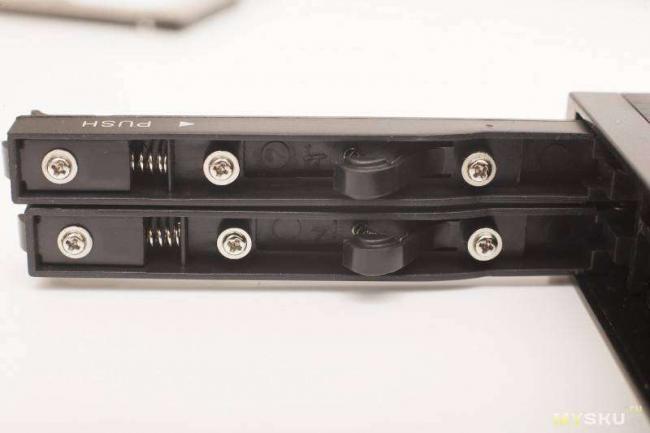

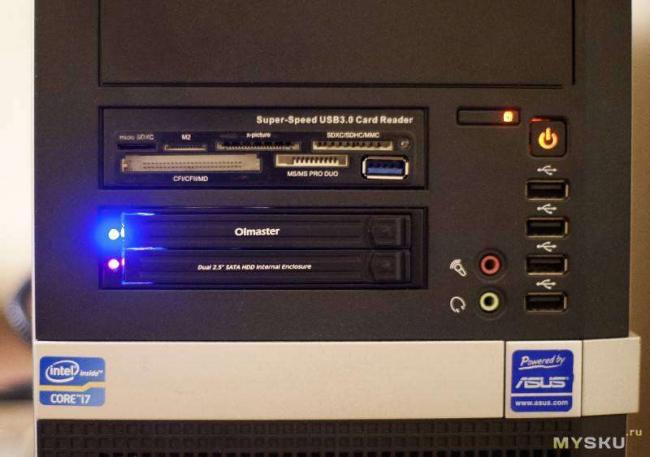

Всем добрый день. Представляю состоящий большей частью из фотографий обзор устройства для быстрого подключения/замены жестких дисков. Mobile rack, иначе говоря. От других, уже опубликованных тут обзоров, отличается тем, что предназначен для подключения двух «ноутбучных» SATA дисков (2.5 дюйма) и установкой в стандартный отсек для трехдюймовых устройств. Много картинок, мало текста, трафик. Приехал карман в невзрачной серой коробке, напрочь лишенной полиграфии, за исключением наклейки с характеристиками и QR-кодом, ведущим на сайт производителя. Смотрим на содержимое упаковки. Собственно карман, пара кабелей SATA (без излишеств, самые простые, нет даже защелок), переходник питания молекс-SATA, болтики для установки в корпус и инструкция (английский и китайский). Наклейка. Информация с нее старательно продублирована продавцом на странице товара. Примеряем диски: На предыдущем фото уже заметно, на этом яснее видно, что максимальная толщина устанавливаемого диска — 9.5мм. Это, пожалуй, самый ходовой размер, но иногда еще встречаются диски 12.5мм и 15мм и они, увы, не войдут. Механизм извлечения дисков. К сожалению, целиком пластиковый. Трудно сказать, сколько прослужит, но особых надежд не внушает. Диск извлекается нажатием на крышку отсека. Неочевидный вариант, но нарисован в инструкции, а для нечитающих есть надпись «push» и стрелочка. Прижимает диск в закрытом состоянии также пластиковый упор, но он дополнительно усилен пружиной. Защелка дверцы опять же пластик. Электронная начинка представлена двумя платами, спаяно не особо аккурантно и не отмыто. В сборе с двух сторон: И отдельно. Соединяются платы между собой штыревым разъемом, удерживаются парой шурупов. Справа видны два двухцветных светодиода. При подключении диска горит синий, при активности моргает красный. Для каждого диска отдельно, удобно. Так выглядит карман, установленный на свое место. Вполне вписался, я считаю 🙂 Работающая индикация. Не очень видна разница в цвете, в реале она тоже невелика. Спецификация SATA подразумевает возможность «горячего» включения/отключения дисков, но ваша материнская плата и операционная система должны быть в курсе. Поддержка hotplug включается в UEFI для нужных портов: И тогда появляется возможность извлечения устройства в трее Windows. В Windows 10 так: Поскольку само по себе «устройство» представляет из себя просто удлинитель без активных элементов, с возможностью удобного и быстрого подключения дисков, то тестировать в нем, собственно, нечего. Поддерживаться будут все те возможности SATA, которые может ваш контроллер на материнской плате. Единственное, на что не теоретически может повлиять карман — температура дисков. Так что это я проверил, поместив в него два ноутбучных диска и запустив полную проверку поверхности на обоих одновременно. Картинка с графиком прилагается. Видно, что температура верхнего диска поднялась до почти 50-ти градусов и держалась такой до завершения тестирования нижнего, большего по объему диска. Вполне нормальная температура, металлический корпус, похоже, неплохо справляется с отведением тепла. Температура обоих дисков в простое — 35-36 градусов. Итак. Имеем работающее устройство, с хорошей комплектацией и симпатичным внешним видом. Плюсы: 1. Удобные установка и извлечение дисков. 2. Хороший комплект. 3. Раздельная индикация работы дисков. Минусы: 1. Нет кнопки отключения диска. 2. Не внушающий доверия механизм извлечения диска. Цену mysku берет со страницы товара, в ней нет доставки. С доставкой карман обошелся мне в 1125 рублей. Да, куплено на свои 🙂 Используемые источники:
