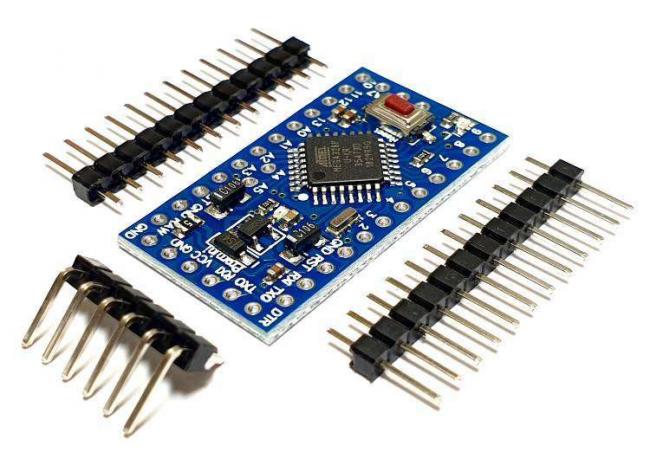

Arduino Pro Mini

Плата контроллера Arduino Pro Mini построена на микроконтроллере ATmega328.

Платформа содержит 14 цифровых входов/выходов (6 из которых могут использоваться как выходы ШИМ), 6 аналоговых входов, резонатор, кнопка Reset и отверстия для монтажа выводов. Блок из шести выводов может подключаться к кабелю FTDI и для обеспечения питания и связи через USB. Для прошивки платы, потребуется преобразователь интерфейса USB-UART. Если Ваш USB-UART переходник не имеет вывода DTR, то нужно запустить Ваш скетч на прошивку в arduino IDE компиляторе, нажать на кнопку reset платы ардуино, подождать когда пройдет процесс компилирования и как только появится надпись о том что компиляция прошла успешно, нужно отпустить кнопку reset

Характеристики платы контроллера Arduino Pro Mini:Цифровые Входы/Выходы 22, 6 из которых могут использоваться как выходы ШИМ и 6 Аналоговые входыМаксимальный постоянный ток выхода 40 мАФлешь-память 32 Кб, 2 используются для загрузчикаОЗУ 2 КбEEPROM 1024 байтТактовая частота 16 МГцРабочее напряжение 3.3 В или 5 ВВходное напряжение 3.35-12 В или 5-12 В в зависимости от перемычки питания

Тестовый скетч для платы Arduino Pro Mini — мигание с частотой 1 Гц встроенным светодиодом:

void setup()   {                   pinMode(13, OUTPUT);     }     void loop()   {    digitalWrite(13, HIGH);    delay(1000);    digitalWrite(13, LOW);      delay(1000);   }

Категории: Arduino и другие контроллеры

Данная плата предназначена для использования в готовом устройстве. Поэтому у этого микроконтроллера нет встроенной микросхемы для связи по USB-UART. Так же нет и разъемов USB для подключения и прошивки. Это позволяет сильно уменьшить размеры платы, а также ее стоимость. Для подключения к компьютеру и прошивки используется специальный программатор. Существует две версии данной платы: с питанием 3,3 В и частотой 8 МГц и с питанием от 5 В с частотой 16 МГц. В младшей версии этой ардуинки используется чип ATmega168. Этот чип обладает меньшим объемом flash-памяти, энергонезависимой памяти, а так же пониженной тактовой частотой. Так как цена разных версий Arduino Pro Mini практически не отличается мы поговорим о старшей версии с чипом ATmega328 и тактовой частотой 16 МГц.

Arduino Pro Mini 5 В

Эта версия снабжена микроконтроллером ATmega328. В отличии от своего младшего собрата, он имеет вдвое большие объемы энергонезависимой и flash памяти. И может похвастаться тактовой частотой в 16 МГц. Узнать о способах прошивки этого микроконтроллера вы можете в моей статье: Как прошить Arduino Pro Mini

Характеристики

• Микроконтроллер: ATmega168 или ATmega328
• Предельное напряжение питания: 3,3-12 В и 5-12 В
• Цифровых вводов/выводов: 14
• ШИМ: 6 цифровых пинов могут быть использованы как выводы ШИМ
• Аналоговые выводы: 8
• Максимальная сила тока: 40 mAh с одного вывода и 400 mAh со всех выводов.
• Flash память: 16 кб
• SRAM: 1 кб
• EEPROM: 512 байт
• Тактовая частота: 8 МГц и 16 МГц

Подключение питания к Arduino Pro Mini

Этот микроконтроллер можно питать тремя способами:

• Переходником FTDI, подключенному к 6 соответствующим пинам.
• Подавая стабилизированное напряжение на вывод Vcc. 3,3 В или 5 В в зависимости от версии
• Подавая напряжение на вывод RAW. 3,3-12 В или 5-12 В в зависимости от версии

Распиновка Arduino Pro Mini

Как уже было написано выше, плата имеет 14 цифровых пинов. На плате они помечены порядковым номером. Они могут быть как входом так и выходом. Рабочее напряжение этих пинов составляет 3,3 В или 5 В.

Аналоговые пины на плате помечены ведущей «A». Эти пины являются входами и не имеют подтягивающих резисторов. Они измеряют поступающее на них напряжение и возвращают значение от 0 до 1024 при использовании функции analogRead(). Эти пины измеряют напряжение с точностью до 0,005 В.

Широтно-импульсная модуляция (ШИМ) Arduino Pro Mini

ШИМ выходы у этой платы никак не помечены. Нужно просто запомнить номера цифровых выводов, которые подключены к широтно-импульсному генератору. У Arduino Pro Mini есть 6 выводов ШИМ, это пины 3, 5, 6, 9, 10 и 11. Для использования ШИМ у Arduino есть специальная функция analogWrite().

Другие пины:

• 0(Rx) и 1(Tx) используются для передачи данных по последовательному интерфейсу.
• Выводы 10 (SS), 11 (MOSI), 12 (MISO), 13 (SCK) рассчитаны для связи по интерфейсу SPI.
• Так же на выводе D13 имеется встроенный в плату светодиод.
• А4 (SDA) и А5 (SCL) могут использоваться для связи с другими устройствами по шине I2C. Подробнее про этот интерфейс вы можете почитать на википедии. В среде разработке Arduino IDE есть встроенная библиотека «wire.h» для более легкой работы с I2C.

Физические характеристики

Arduino Pro Mini имеет следующие размеры: длина 33 мм и ширина 18 мм, а весит всего около 10 грамм. Расстояние между выводами равняется 2,54 мм.

Принципиальная схема Arduino Pro Mini
