Держатель для печатных плат своими руками

• Цена: $14.94

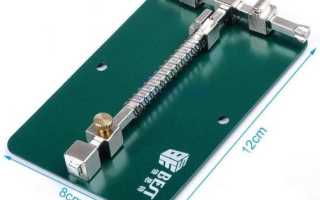

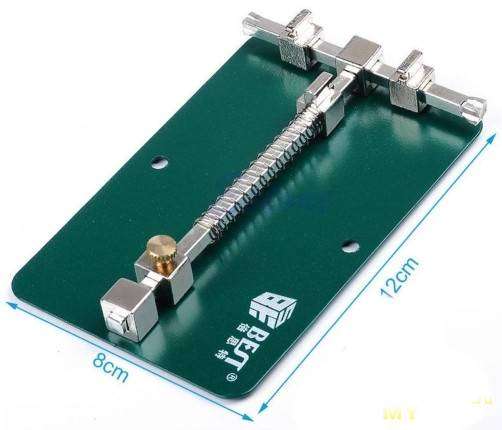

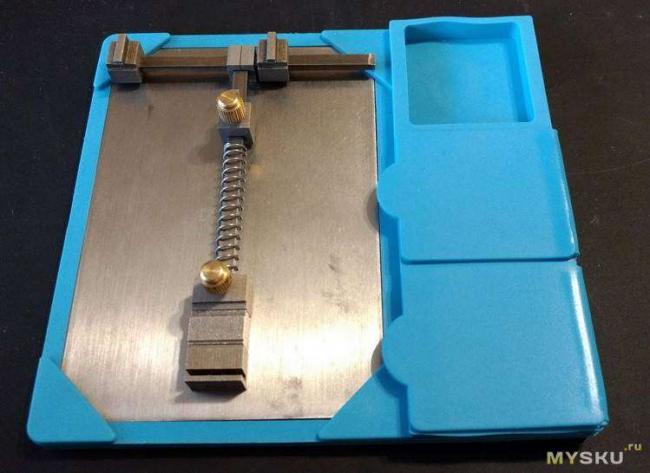

Каждый нормальный ремонтник электроники рано или поздно проходит стадию выбора инструмента «и такой пойдет». В обзоре речь пойдет о держателе из категории, «может он и дорогой, но того стоит». Заинтересовавшихся прошу под «кат». Я немного занимаюсь ремонтом всякой микроэлектроники. Хороший инструмент я люблю, но не могу сказать что готов бросаться деньгами. Как вы уже поняли, я «наелся» дешевого инструмента. После него все равно покупаешь нормальный, а потом думаешь куда деть старый. Обычно я чиню ноутбуки и что по-меньше. И если плату ноутбука достаточно легко зафиксировать на столе, то что-то по-меньше типа платы с кнопками питания или чипа — гораздо сложнее. Я присматривал себе такой держатель: Но, честно сказать, его литье выглядит мне уж слишком топорным. И функционал такого держателя прямо скажем никакой. Скажу честно, я потратил не один час изучения Али, прежде чем нашел героя обзора. И так, встречаем! Ну ведь красавец! С другого ракурса:С первого взгляда глаза разбегаются от количества всяких выступов и понижений 🙂 Вес аж 510 г! Основание — нержавейка, что очень меня порадовало. Подвижные зажимы похоже изготовлены при помощи порошковой металлургии. Достаточно точно. Облой не торчит. Фиксирующие винты (диаметром 8 мм) вероятно из латуни или чего-то подобного. По краям силиконовый чехол заподлицо с основанием и толщина в этом месте 7мм. Немного размеров: Три удобных кармашка, два из которых с «закрывашками».Глубина карманов 8мм, 3мм из которых «съест» закрывшаяся крышка С обратной стороны интересный рельеф: Кармашек без крышки оборудован магнитом диаметром в 20 мм Вот что вы сможете зажать:

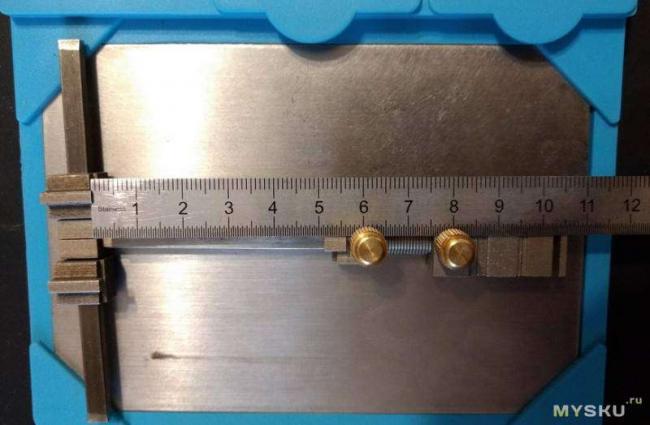

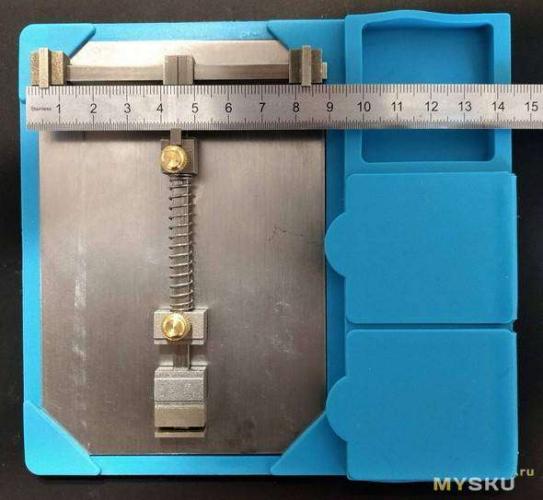

К сожалению габарит не такой и большой. Видимо основная специализация — ремонт длинных узких плат. Достанем держатель из силиконового футляра толщина основания аж 2.8 мм! Основной узел держателя Микро фрезеровку мне нечем померять. То что я намерял — 0,8х0,8. Этого как раз хватает для телефонных плат. Если не хватает, то переставляем ниже, и там уже можем зажать плату до 3 мм высоты (1 мм глубины). На следующем фото видим что центральный «кубик» подвижен, и тем самым у нас образуются два держателя: понижение в большем 2х1 мм (где линейка), слева в меньшем 1х0,5 мм. Нижнюю фрезеровку я так и не смог толком померять. Похоже что 0,8х0,8 ммЗачем самая левая вертикальная фрезеровка я так и не понял. Два эти держателя удобно использовать для зажатия чипов для последующего реболла. Вот так:Чип соприкасается минимально, значит и лишнего теплоотвода не будет. При снятии шаров оплеткой чип сидит на месте и не шевелится, что для меня жирный плюс! Что касается плат по-больше, то вот так это выглядит: Подводя итог могу сказать следующее. Я очень доволен этим держателем, и хотя он больше заточен для ремонтников телефонов, мне он тоже очень полезен. Настоятельно рекомендую к покупке. Товар куплен за свои. Спасибо за внимание, и легких ремонтов! Вместо котиков, как не нужно чинить ноутбуки: UPD. ПО просьбам трудящихся — возможные варианты крепления платы. 1. 2. 3. 4. 5. 6. Вы здесь: Главная » Все записи » Держатель для печатных плат своими рукамиДобавил: Master,Дата: 03 Мар 2018Рубрика: [ Все записи, Радиолюбителю ]

При ремонте и настройке радиолюбителям удобно будет работать с помощником — держателем печатной палаты на столе.

Можно купить различные зарубежные приспособления для закрепления печатных плат, обеспечивающие при этом разные степени их свободы, но стоимость их очень высока.

В статье, ниже приводится авторская разработка универсального держателя печатных плат (УДПП), позволяющая при использовании простого станочного оборудования изготовить универсальное приспособление при затратах, в 3-4 раза меньших стоимости зарубежного приспособления.

Изготовленный комплект приспособления позволяет трансформировать его в 3 варианта исполнения:

Вариант 1. Держатель плат на одной струбцине, используемый для сравнительно небольших печатных плат — шириной от 25 до 300 мм.

Вариант 2. Держатель плат на двух струбцинах, используемый для печатных плат больших габаритов, — шири ной от 10 мм до размеров, ограниченных шириной стола.

Вариант 3. Держатель на одной струбцине, использующий основные узлы УДПП для формирования конструктивных узлов, используемых для закрепления различных деталей (резисторов, конденсаторов и т.п.) и кабелей при их обработке.

Описание изготовления держателя печатных плат

Рассмотрим основные этапы изготовления деталей УДПП. При изготовлении деталей 1 и 2 желательно использовать стальной калиброванный пруток диаметром 12 мм (уменьшаются трудозатраты при токарных работах).

Отрезав стержень нужной длины и сняв фаски с их торцов, надо на фрезерном станке дополнительно снять лыски на глубину 1,3 мм по всей длине стержней. Стержни после станочных работ желательно подвергнуть гальванообработке (цинковать или кадмировать).

Следующий этап — изготовление удерживающих стержней 3 с направляющими.

Эти детали изготавливают также из прутка диаметром 12 мм: два стержня длиной 250 мм и два — длиной 100 мм. Это делается для использования стержней с направляющими для первого и второго вариантов УДПП. По всей их длине снимают лыску на глубину 1 мм и фрезой с углом заточки 90° делают пропил на глубину 3 мм. С торцов на глубину 12…15 мм нарезают резьбу М4. Эти отверстия служат в дальнейшем для стяжки торцов этих деталей (из-за неточностей изготовления других узлов) проволокой или пластиной с отверстиями d=4,2 мм. При прецизионном изготовлении деталей эти стяжки могут и не понадобиться, но отверстия с резьбой М4 все же желательно нарезать в торцах стержней, так как не везде возможно высокоточное изготовление деталей. При изготовлении деталей желательно соблюсти параллельность осей ВВ и АА.

Деталь 4 (см рис.) изготавливают в количестве двух штук. Она используется в первом и втором вариантах УДПП. Отверстия диаметром 12 мм в этой детали допускается делать сверлом.

Деталь 5 представляет собой лабораторный зажим от штативов, широко используемых в физико-химических лабораториях.

Его также можно изготовить из материала СТ45 или Д16Т-Д19Т. Зажимы («барашки»— деталь 6) в количестве шести штук изображены ниже:

Несущей деталью в УДПП является струбцина 7 (см. рис. 9), которая применяется также в обоих вариантах. Она может быть изготовлена из СТ45 или легкого сплава Д16Т-Д19Т. Эту деталь можно заменить покупной струбциной, но в этом случае придется самому сконструировать пристыковочный узел к шаровой опоре, позволяющей поворачивать печатную плату в разных плоскостях.

Узел шаровой опоры показан отдельно от струбцины.

Он состоит из 6 деталей и крепится к одной струбцине слева, а к другой справа (это необходимо для реализации второго варианта УДПП). Расконтровку шаровой опоры производят болтом М12 при помощи ключа S = 17. Сборка узлов УДПП не вызывает затруднений и его перекомпоновка может быть осуществлена за считанные минуты.

 Автор: В.Боравский , РЕМОНТ и СЕРВИС, №6, 2001г.
