Двухконтактное электронное реле поворотников

Содержание статьи:

Реле является системой выключателей, необходимых для переключения, разъединения и соединения электроцепей. Цель эксплуатации коммутационного устройства – создание конкретных условий работы техники. Подключить реле означает создать нагрузку на выключатель, управляющий прибором.

Механизмы реле

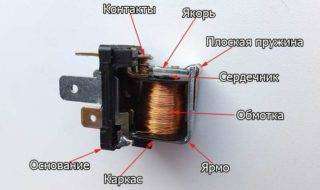

Основные элементы электромагнитного реле

Релейный прибор выполняется в виде катушки, обвитой большим количеством медной проволоки. Внутри нее расположен сердечник-стержень из металла, зафиксированный на ярме – Г-образной пластине. Поверх сердечника и катушки находится якорь – металлическая пластина, которая удерживается возвратная пружина. К якорю прикреплены подвижные контакты, а напротив них – неподвижные.

Узел из катушки и сердечника – электромагнит, а узел из сердечника, якоря и ярка – магнитопровод. Контакты обеспечивают управление электроцепью, размыкая и замыкая ее.

Принцип работы

Принцип действия электромагнитных реле

Принцип работы реле 4 контактного или 12-вольтной модели схож. Без подачи напряжения на устройство якорь при помощи возвратной пружины отдален от сердечника.

В момент, когда подается напряжение, по обмотке начинает двигаться ток, магнитное поле которого воздействует на сердечник. Намагниченный элемент посредством преодоления усилий возвратной пружины, притягивает якорь. Его активные контакты перемещаются, размыкаясь или замыкаясь с неподвижными.

После прекращения подачи напряжения ток обмотки пропадает, происходит размагничивание сердечника. Возвратная пружина приводит якорь и контакты в исходное состояние.

Разновидности реле

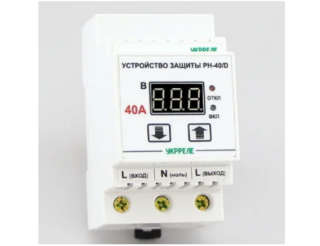

Реле контроля напряжения однофазное цифровое на DIN-рейку

Релейные устройства классифицируются по нескольким параметрам.

Количество фаз

Подразделяются на:

• однофазные – предназначены для подачи напряжения в жилых помещениях;
• трехфазные – подходят для применения в промышленных условиях.

Трехфазники отключают питание всего оборудования при скачках вольтажа на одной из линий.

Тип переключения

Можно приобрести модели:

• максимальные – повышают параметр напряжения до определенной величины;
• минимальные – понижают показатель до заданного значения.

Порог напряжения пользователем не устанавливается.

Тип активации воспринимающего элемента

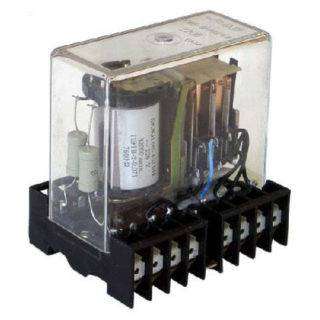

Реле промежуточное РП-18-54 220В DC

Воспринимающий элемент, по включению которого будет работать прибор, – это электромагнит, магнитоэлектрический узел, индукционная или электродинамическая система. В зависимости от его вида существуют реле:

• первичные с прямым подключением контактов в сеть;
• вторичные – могут подключаться через измерительные индуктивные или емкостные трансформаторы;
• промежуточные – усиливают или преобразуют сигналы первичных/вторичных моделей.

Функции воспринимающего элемента – преобразование напряжения в процесс движения якоря относительно ярма.

Тип управления нагрузкой

Для управления напряжением применяются модели:

• прямого действия – нагрузка переключается контактами;
• косвенного действия – нагрузку подключаются вторичные элементы.

Нагрузка подается и приостанавливается с определенными промежутками.

Тип поступления сигнала

Герконовое реле

В продаже можно найти следующие коммутационные устройства:

• электронные – обеспечивают контроль напряжения в условиях высокой нагрузки. Управляют освещением и узлами автомобиля;
• герконовые – небольшие модели в виде катушки. Предназначены для замыкания, переключения, размыкания сети. Чувствительны к механическим воздействиям и ультразвуку;
• электротепловые – отключают и включают электрический ток по нагреву биметаллической пластины. Используются для электродвигателей на производстве, обустройства однофазной или трехфазной электросети;
• временной выдержки – для создания кратковременных пауз применяются схемы замедления. Приборы работают в автомобилях, светофорах, елочных гирляндах;
• таймеры света – позволяют программировать освещение теплиц, аквариумов, животноводческих комплексов. К ним подключаются нагреватели, вентиляторы;
• электромагнитные – ток статистической обмотки активируется по воздействию магнитного поля. Приборы со средней нагрузкой до 320 А и напряжение до 1,6 кВт могут работать только в сети с постоянным током.

Конструктивно стандартный регулятор имеет вид пакетника для крепления на дин-рейку. Некоторые модели исполняются в виде переходников и удлинителей.

Особенности контактов

Распространенные конфигурации контактных групп реле

По конструкции контактное промежуточное реле состоит из трех типов элементов.

Нормально разомкнутые

Находятся в разомкнутом состоянии до момента подачи питания на катушку. Реле активируется после подачи напряжения, и контакты приходят в замкнутое состояние. Электросеть замыкается.

Нормально замкнутые

Функционируют по обратному принципу, находясь в замкнутом состоянии на момент обесточивания реле. После появления напряжения происходит срабатывание реле, размыкание контактов и цепи.

Перекидные

При обесточивании катушки средний общий контакт якоря замкнут с неподвижным. После того как реле срабатывает, средний элемент вместе с якорем двигается в направлении стационарного контакта и замыкается с ним. Связь с первым стационарным контактом разрывается.

Модели с несколькими контактными группами обеспечивают управление несколькими цепями.

Электрическая схема реле

Принципиальная электросхема реле

Принципиальная схема реле наносится на крышку производителем. Само устройство имеет вид прямоугольника, помечается маркером К с цифрой. Для обозначения контактов без подачи нагрузки применяется буква К с двумя цифрами, разделенными точкой. Первая – это порядковый номер прибора, вторая – порядковый номер контактов.

Контактные группы рядом с катушкой маркируются штриховой линией. Под электросхемой также указывают параметры контактов, величину максимального коммутационного тока. Разновидность токов и напряжение в рабочих условиях наносятся на релейную катушку.

Схемы подключения

Модуль подключается к потребителям в зависимости от конструктивного исполнения и количества контактов.

С несколькими контактами

Схема подключения 4-х контактного реле

Схема активации и работы светового реле, состоящая из 4 контактов позволяет подключить противотуманки через предохранитель:

1. Поиск дополнительного вольтажа посредством разрезания красного провода на предохранительном блоке и пайки дополнительного.
2. Установка навесного предохранителя.
3. Подключение силового реле по нумерации контактов. 30 – кабель после предохранителя, 87 – кабель к ПТФ напрямую, 86 – провод с зацепкой на болт около реле.
4. Создание системы управления. Вытаскивается кнопка ПТФ без снятия колодки.
5. Прозвонка провода мультиметром и присоединение его к кузову.
6. Проверка фар и габаритов.
7. Повторная прозвнока мультиметром и поиск цифры 12+.

Контакт 85 подкидывается только на провод, при касании к которому появилось 12+.

Схема подсоединения пятиконтактного реле

Схема подсоединения пятиконтактного реле подходит для создания сигнализации. Подключение выполняется так:

1. Определение контактов. 85 и 86 отвечают за катушку, 30 – общий, 87-а – нормально-замкнутый, 87 – нормально разомкнутый.
2. Питающий контакт 85 соединяется с сигнализационным проводом.
3. На катушечный контакт 86 при включенном зажигании подается 12+ Вольт.
4. Контакты 87-а и 30 подкидываются в разрыв заблокированной цепи.
5. Инвертируется полярность. На катушечный контакт 85 и контакт 87 подается минус, на контакт 86 с концевиков – плюс. На 30-м остается плюс.

В качестве блокиратора может использоваться бензонасос, стартер, запитка форсунок, зажигание.

Для реле напряжения

Принципиальная схема домашней сети с использованием реле напряжения, УЗО и защитных автоматов

Схема подключения реле напряжения предусматривает монтаж прибора на дин-рейку в распредщитке. Для трехфазной сети выполняется следующее:

1. Определяется кабель подключения – медный, с сечением 1,5-2,5 мм2.
2. Подсоединяются контакты ввода через пускатель или контактор.
3. Находится фаза по маркерам А, В, С и клемма нуля N.
4. Проводники трех фаз подкидываются на соответствующие верхние клеммы устройства.
5. Проводник клеммы № 1 подключается на выход катушки.
6. Клемма № 3 подсоединяется на фазу в обход реле напряжения.
7. Выход № 2 контакторной катушки нужно подключать к нулевому проводнику сети.
8. Проводники нагрузки соединяются с клеммами пускателя на выходе.
9. Нулевые проводники в распредкоробе подкидываются на общую нейтраль.

Для простоты соединения узлов руководствуйтесь схемой на корпусе реле.

Настройки реле

Схема для включения любого реле будет работать только в условиях правильной настройки. Пользователь может установить порог срабатывания по максимальному и минимальному значению, выбрать задержку активации и повторного включения после перезагрузки.

Определившись с типом реле переключения и разобравшись в его схеме, можно самостоятельно создать электроцепь. При работе следует учитывать тип контактов, разновидность устройства и принцип его функционирования.

Светодиоды, в последнее время, во много преобладают над обычными лампочками и прочими элементами освещения. Не оставили в стороне они и мотоциклы. Немало народу старается переоборудовать свои поворотники на светодиодные, да и сами мотопроизводители(не все конечно) потихоньку внедряют эти экономичные осветители. Но в этом посте пойдет речь именно о светодиодах в поворотах.

СПОСОБ ПЕРВЫЙ: ОБМАНУТЬ. Самый простой и самый неудачный способ — когда параллельно новым поворотникам подключают штатные лампы и прячут их с глаз подальше куда-нибудь в глубь мотоцикла. Учтите, мощность ламп велика, и пока вы с включенными поворотниками будете ждать, когда загорится стрелка светофора, лампы успеют разогреться до ста и более градусов и расплавить окружающий их пластик. А кроме того, их нужно надежно закрепить — иначе от вибрации или разобьется стекло, или разорвется нить накаливания.

Обманите грамотно! Подскажу как: при помощи дополнительных резисторов. Их тоже устанавливают параллельно поворотникам, причем достаточно по одному на правую и левую стороны мотоцикла. Можно подобрать резисторы методом проб и ошибок (они недорогие) из 20- ваттных с номиналом 5-20 Ом — чтобы лампы моргали приблизительно 90+20 раз в минуту (по ГОСТ). Но радиотехнические детали не предназначены для работы при вибрации, и если их неудачно закрепить, быстро развалятся. Резисторы желательно установить снаружи — здесь они будут лучше охлаждаться да и ничего не расплавят. Если, конечно, не умудритесь прикрепить их к пластику. Другое дело, «за бортом» их может повредить сырость. Кроме того, их нужно тщательно изолировать от «массы» — чтобы не произошло короткого замыкания.

В продаже встречаются специальные дополнительные сопротивления. Комплекты светодиодных поворотников некоторых фирм уже содержат такие детали, они хорошо заизолированы, но учтите, детали с керамическим корпусом недолговечны(первое фото): уже через год могут рассыпаться. Металлические же корпуса прочные, надежные, у них есть проушины для крепежа и ребра для охлаждения. Всем хороши эти детали… кроме цены — она сравнима со стоимостью поворотников. Кроме того, дополнительные резисторы сводят на нет важное преимущество светодиодов — малый потребляемый ток. Может, для «литрового» супербайка это и не столь важно, но для скутера с его слабеньким генератором сэкономить лишний десяток ватт не помешает.

СПОСОБ ВТОРОЙ: ЗАМЕНИТЬ РЕЛЕ. Если вы разбираетесь в электрике, рискните самостоятельно заменить двухконтактное реле трехконтактным. Один из трех контактов подключите к «массе» мотоцикла. Какой именно — выясните, изучив электросхему мотоцикла, для которого прибор предназначается «по штату». Обычно электронные реле поворотов очень надежные — их можно смело покупать на «разборках». Но при покупке все-таки попросите проверить их работоспособность, заодно и узнаете, какой вывод куда подключать. При установке придется перепаять разъем вашего аппарата. Найти в нем «плюс» просто — включите зажигание и подсоедините поочередно к обоим проводам вольтметр или лампочку, подсоединенные вторым выводом к «массе». Провод, на котором «плюса» не будет, идет к переключателю на руле.  Разбираться в его подключении придется самому — инструкций к ним не прилагают.

СПОСОБ ТРЕТИЙ: ПЕРЕНАСТРОИТЬ. А если вы дружите еще и с паяльником (лучше, конечно, чтобы и он дружил с вами), можно поступить еще проще. Купите реле поворотов от «Жигулей» с индексом 495.3747А , с помощью тонкой отвертки (сподручнее работать с двумя) разберите корпус, как показано на фото. Старайтесь не перекосить основание, чтобы ничего не сломать. Если от платы оторвутся проводки, ведущие к клеммам, не страшно: припаять их на место — минутное дело. Главное, не повредите плату. Внутри увидите механическое реле, микросхему и конденсатор. Увидите и резисторы, но их трогать не нужно. Обычно емкость конденсатора составляет 2,2 мкФ, и он рассчитан на 50 В — все это написано на корпусе. Чтобы поворотники мигали с «правильной» частотой, конденсатор нужно заменить другим, приблизительно вдвое большей емкости, например, 4,7 мкФ и тоже на 50 В (около 10 руб.). Когда начнете перепаивать детали, обратите внимание, где нарисован «минус» на корпусе штатного конденсатора: новый нужно впаять точно так же! После сборки разъем корпуса реле желательно загерметизировать — смазать силиконовым герметиком. Но это не все. Обычно «жигулевское» реле не желает просто так работать со светодиодами — реле не щелкает, поворотники не включаются. Параллельно одному из левых и правых указателей подпаяйте по сопротивлению 2, а может быть и 1 кОм с рассеиваемой мощностью не менее 0,25 Вт. Ток через эти резисторы течет мизерный, и они практически не греются. Поэтому детали можно прикрепить изолентой или термоусадочным кембриком прямо к проводам. И поворотники начнут работать по ГОСТу: сразу после включения зажгутся на какое-то время, а потом замигают с положенной частотой.

Главный недостаток переделанного реле: оно уже не известит водителя о перегорании поворотника. Кроме того, оно оборудовано механическими контактами, а они, как любая механика, менее надежны, чем электроника. Но этим недостатком можно пренебречь: «светодиодные» токи слишком малы, чтобы контакты подгорели.

СПОСОБ ЧЕТВЕРТЫЙ:СДЕЛАЙ САМ РЕЛЕ:

Кроме этих советов, вариантов переоборудовать повороты и реле на светодиоды, которые придумывают народные умельцы, думаю еще хватает. Друг мой сам себе менял и переделывал повороты на спортбайке и это ему удалось. Информацию постараюсь вам выложить как нибудь на сайте. Также, если у вас. уважаемые посетители сайта есть свои варианты то пишите не стесняйтесь.

Автор основного технического материала Андрей СУСЛОВ; источник Журнал МОТО.

Они основаны на нелинейных полупроводниковых элементах и имеют ряд преимуществ, а именно:

• Более длительный срок службы и повышенная надежность;
• Более высокое быстродействие;
• При размыкании цепи не образуют дугу и искрообразование;

Давайте рассмотрим наиболее распространенные виды таких устройств.

Полупроводниковые и электронные реле

Полупроводниковые и электронные реле аналогичны по своему устройству полупроводниковым и электронным приборам. Они имеют всего лишь два состояния: открытое (проводящее) и закрытое (не проводящее).

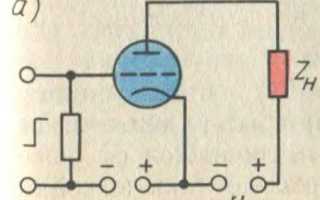

Электронное реле

Оно имеет достаточно большое входное сопротивление, сопоставимое с сопротивлением разомкнутых контактов, при условии отсутствия положительного управляющего сигнала на сетке и отрицательного напряжения смещения, которое закрывает электронную лампу.

Если подать достаточно большое сеточное напряжение, лампа откроется и через нее начнет протекать ток, который будет определятся нагрузкой. При этом сопротивление лампы достаточно велико, что является существенным недостатком такого типа устройств.

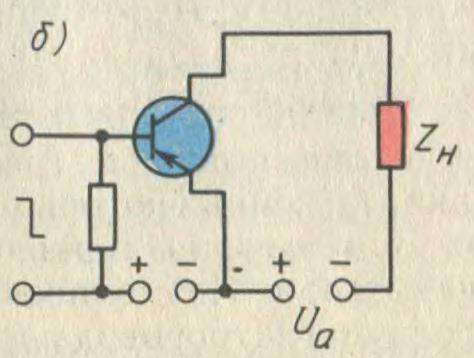

Транзисторное реле

Схема его изображена ниже:

Принцип действия аналогичен электронному. Но его главным достоинством, по сравнению с электронным, есть его относительно небольшое сопротивление при открытом состоянии, а недостатком – относительно малое сопротивление при закрытом состоянии.

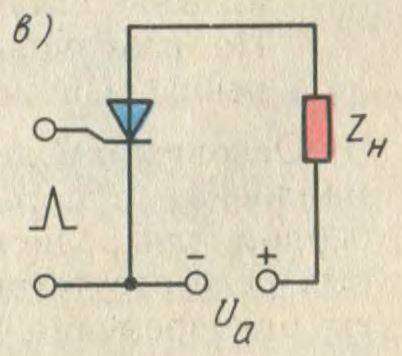

Тиристорное реле

Схема показана ниже:

При подаче импульса на управляющий электрод тиристор откроется и тем самым замкнет цепь. Такой вид является наиболее перспективным, но при применении обычного тиристора не возможно коммутировать постоянные токи, поскольку он останется открытым даже при снятии управляющего импульса. Чтоб закрыть тиристор необходимо или отключить анодное напряжение или приложить обратное напряжение. Но с появлением полностью управляемых тиристоров эта проблема уже практически решена.

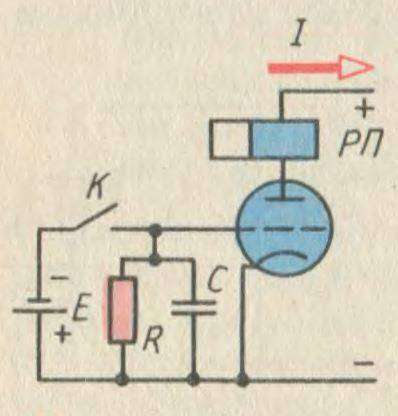

Электронное реле времени

Их применяют вместо механических реле времени с часовым механизмом. В данной цепи выдержка времени создается цепью заряда конденсаторов от источника постоянного тока Е (на рисунке ниже):

Обмотку промежуточного реле РП подключают к источнику питания через триод (электронную лампу). Если ключ К замкнут, то конденсатор С зарядится до напряжения источника Е и электронная лампа будет заперта. Как только ключ К разомкнется, конденсатор С начнет разряжаться через резистор R с постоянной времени τ = CR. Напряжение на сетке триода будет падать и ток в обмотке реле РП будет возрастать, как только он достигнет значения тока срабатывания, реле сработает и замкнет нужный контакт.  Соответственно время срабатывания РП можно варьировать путем подбора резистора и конденсатора.

Магнитные реле

Действие таких реле основано на изменении проницаемости магнитной ферромагнетиков при насыщении. При ненасыщенном сердечнике, индуктивное сопротивление обмотки велико, при насыщенном – мало. Выполняют такие реле на магнитных усилителях имеющих внешнюю положительную обратную связь или с самонасыщением и работающих в релейном режиме (Кос ≈ 1).

Несмотря на свои достоинства, бесконтактные реле имеют и свои недостатки:

• Относительно небольшая коммутируемая мощность;
• Сопротивление в разомкнутом состоянии сравнительно с электромагнитным выше, а разомкнутом ниже;
• Довольно чувствительны к перегрузкам, а также к различного рода помехам;

Поэтому при применении таких устройств нужно учесть все эксплуатационные и технико – экономические условия и сопоставить различные варианты.
