Характеристика и особенности выбора галогенового прожектора

• Цена: US $ 5.68 — 10.64

Речь пойдёт об замене одной из разновидностей галогенных лампочек (в народе называемых градусниками) применяемых в прожекторах на светодиодный аналог. Из бесконечного множества товаров на сайте этот ранее не обозревался. Я постараюсь восполнить этот недостаток. Замена галогенным лампам в прожектор, существует и такая:

Я же расскажу о модных светодиодных аналогах. Один такой экземпляр я успешно использую с прошлого года. Недавно найдя арматуру (сам прожектор) приобрёл ещё. Изначально прожектор с 150 Вт лампочкой выглядел так: Кто имеет подобные знают, что лампы-«градусники» часто перегорают, потому их собралось не мало. Трудность создаёт не столько сама лампа, сколько её замена. Ибо требует установку лестницы и разборку-сборку корпуса, да и погода разная бывает… Потому скопился такой запас: На замену выбрал светодиодные лампочки 78 мм мощностью 5 Вт, тёплого спектра, с драйвером исключающим регулировку, с 24 светодиодами 5730. Обошлись мне по скидке 4,90$ за штуку, С большим количеством светодиодов брать не стал, ибо яркость увеличивается не значительно, а вероятность перегрева возрастает. Впрочем это мнение частное и субъективное. Лампочки этого типа сравнительно дорогие, но сделаны качественно. Отвернул по два винта и сняв боковые стенки, предъявляю по традиции внутренности. Достать полностью не позволяют провода. Отчётливо видно трансформатор и электролитический конденсатор. Основание, алюминиевый каркас из профиля, сбоку пластмассовые стенки с контактом и прорезями для вентиляции, внутри схема в плёнке, провода все силиконовые. Платы с диодами охлаждаются об алюминиевый каркас. Конечно светоотдача с галогенной лампой в сравнение не идёт! При этом 30 кратного различия в освещении, как в расходуемой мощности тоже не наблюдается. Светодиодный прожектор у меня успешно освещает с 2,5 метровой высоты площадь порядка 4 метров перед собой. При этом роль отражателя больше эстетика. Свет, кто знает, от светодиодов — специфичный, но мне этого вполне достаточно! Отдельно отмечу, что плюсом такой модернизации прожектора является: — значительное снижение потребления электроэнергии (сейчас это становится актуально) — долговечность — сохранность стекла прожектора, не редки случаи их растрескивания от жары — постоянство яркости, вне зависимости от напряжения в сети (85-265 В). При использовании с датчиком движения такие лампы не применяйте! Они будут вспыхивать время от времени. Выбирайте аналогичные, но с димером. Они не будут иметь такой недостаток, но стоят чуть дороже. Так же Имеется замена галогенкам большего размера: 500 Вт — 118 мм и 1 кВт — 187 мм Недостаток один: замена не равноценна по яркости. Но не редки случаи, когда и светодиодного освещения будет достаточно. Провести замеры истинной мощности потребления и светового потока, к сожалению не имею возможности. Продавец отправил товар на второй день. Доставка была почтой Китая меньше 2-х недель. Сейчас такими сроками удивить сложно… Спасибо за внимание!

Прожекторы нашли самое широкое применение практически во всех сферах нашей жизни. Но эффективность любого прожектора зависит прежде всего от ламп, используемых в них. В этой статье мы разберемся, какие прожекторные лампы существуют и какие используются чаще всего.

Содержание: 1. Какие виды ламп используют чаще всего 2. Типы цоколей используемых в прожекторах 3. Как продлить срок службы лампочек

Какие виды ламп используют чаще всего

В принципе, в прожекторах используются источники света практически всех видов, включая металлогалогенные (МГЛ), дуговые ртутные (ДРЛ, ДРИ), светодиодные (LED) и многие другие. Но чаще всего лампа для прожектора либо обычная накаливания, либо галогенная. На них и остановимся. Чтобы понять различие между этими двумя видами источников света, разберем принцип их работы.

Лампа накаливания состоит из стеклянной колбы, в которую впаяны два держателя-электрода. Между электродами натянута спираль из вольфрама – так называемое тело накала. Колба заполнена инертным газом и оснащена цоколем, посредством которого прибор подключается к сети.

Цифрами на рисунке обозначены:

1. Стеклянная колба.
2. Держатели-электроды.
3. Вольфрамовая спираль.
4. Инертный газ.
5. Цоколь.

При подаче на электроды напряжения спираль разогревается и начинает излучать свет, а инертный газ не дает спирали окислиться и тут же сгореть.

А теперь разберемся с галогенной лампой. Конструкция у нее практически та же: колба, электроды, спираль, цоколь.

Цифрами на рисунке обозначены:

1. Колба из кварцевого стекла.
2. Держатели-электроды.
3. Вольфрамовая спираль.
4. Инертный газ с примесью галогенов.
5. Цоколь.

Вот только колба выполнена из тугоплавкого кварцевого стекла (зачем – разберемся позже), а в инертный газ добавлен галоген – бром или йод. При подаче на прибор напряжения спираль накаляется и излучает свет. То есть, по сути, галогенная лампочка – это та же лампочка накаливания. Смущает только галоген и стекло.

Дело в том, что, как бы ни надежно защищал инертный газ спираль от окисления, она все равно испаряется, утончается и, в конце концов, перегорает. Галоген же способен захватывать «улетевшие» молекулы вольфрама и возвращать их на спираль.

Это позволило увеличить температуру спирали, а значит, и яркость самой лампочки. Кроме того, увеличился и срок службы прибора (до 8 000-12 000 часов против 1 000 для ламп накаливания). А поскольку температура спирали стала выше, то и колба стала нагреваться сильней. Именно поэтому вместо обычного стекла используется кварцевое, поскольку обычное в таких условиях просто плавится.

Важно! Очень часто галогенную лампу путают с металлогалогенной. Это абсолютно разные приборы, работающие на различных принципах.

На рисунке выше изображена линейная галогенная лампочка, но, конечно, это не единственный ее форм-фактор. Существуют галогенные приборы самых разных размеров и форм – все зависит от назначения лампочки и конструкции прожектора. Вот, к примеру, прожектор, который работает на линейной лампе, изображенной ниже:

А этот прибор использует миниатюрную галогенную лампочку.

Сегодня галогенные лампы для прожекторов ввиду своей большей эффективности используются несколько чаще обычных лампочек накаливания, но и последние пока не собираются сдавать свои позиции. Они намного дешевле, не так нагреваются и не такие капризные в плане стабильности электропитания.

Типы цоколей используемых в прожекторах

Теперь поговорим о цоколях, которые используются в прожекторах чаще всего. Для ламп накаливания самыми популярными, пожалуй, будут так называемые цоколи Эдисона, хорошо знакомые практически каждому. Они бывают разных типоразмеров, но самые распространенные для прожекторов – Е27 и Е40.



Лампа в прожектор с резьбовым цоколем Е27 (слева) и Е40

Первыми оснащаются относительно маломощные (до 500 Вт) источники света, вторые предназначены для мощных приборов (до 2 кВт и более).

Что касается галогенных источников света, то, конечно, самым распространенным цоколем будет цоколь R7s, используемый в линейной галогенной лампе для прожекторов. Он как бы двойной, поскольку лампа выполнена в виде длинной трубки, а токоподводящие контакты у нее на концах.

Еще одним широко распространенным цоколем является цоколь G5.3 (MR16). Он используется в миниатюрных, но довольно мощных направленных источниках света.

Как продлить срок службы лампочек

Очень часто лампы накаливания прожектора и особенно галогенные источники света перегорают, не отработав и половины заявленного срока. И причина чаще всего не в низком качестве изделия, а в тяжелых условиях работы. Основные проблемы, вызывающие выход из строя ламп: частое включение/выключение и скачки напряжения в питающей сети.

Частое включение

Ты наверняка замечал, что очень часто лампочки перегорают в момент включения. В чем причина? Холодная спираль лампочки имеет в десять раз меньшее сопротивление, чем разогретая. В момент включения ток через нее согласно закону Ома (ток = напряжение / сопротивление) в десять раз превышает номинальный. Создается так называемый токовый удар, который пережигает спираль.

Мнение экспертаАлексей БартошСпециалист по ремонту, обслуживанию электрооборудования и промышленной электроники.Задать вопрос экспертуВажно! Поскольку галогенные источники света работают в более тяжелом режиме (рабочая температура спирали у них выше), то и токовый удар у них создается более сильный. Именно поэтому галогенные приборы очень не любят частого включения.

Как выйти из положения? Не выключать прожекторы круглосуточно? Совсем необязательно. Достаточно снабдить световые приборы специальными блоками – устройствами плавного включения лампы (УПВЛ)

При включении лампочки такое устройство плавно увеличивает напряжение на спирали от нуля до номинального, давая ей потихоньку разогреться и исключая токовый удар. Подобные приборы отлично работают как с галогенными лампами, так и с обычными накаливания. Ну а схема включения прожектора через УПВЛ будет такой:

Скачки напряжения

При включении/отключении мощных потребителей в питающей их сети неизбежно возникают броски напряжения. Если к этой же линии подключены прожекторы, то вся эта «красота» достается им, и лампочки, естественно, не выдерживают такого режима работы. Бороться с проблемой этого типа довольно сложно. Тут есть два варианта:

1. «Посадить» прожектор на другую линию питания.
2. Использовать сетевой фильтр.

Первый вариант оптимальный, но чаще всего на практике осуществить его невозможно – линия питания на объекте обычно одна, а переключение с фазы на фазу ничего не даст, поскольку мощная нагрузка, как правило, трехфазная и создает помеху на всех трех фазах.

Второй вариант весьма дорогостоящий и не всегда эффективный – если скачки довольно сильные, то никакой пассивный фильтр не спасет, а активный будет в десятки раз дороже самих прожекторов.

Но есть третий вариант. Он не самый «красивый», но очень эффективный и обойдется буквально в копейки. Если последовательно с прожектором включить диод, то действующее напряжение на лампочке упадет вдвое, а значит, даже самый сильный скачок не превысит номинального напряжения лампы.

Но здесь есть одно «но». Поскольку действующее напряжение станет ниже, то и лампа будет гореть более тускло. Но если лампы в прожекторах перегорают постоянно, то это хоть какой-то, но вариант. В крайнем случае можно поставить лампочки мощнее, чтобы компенсировать падение яркости. Схема же подключения прожектора через диод будет выглядеть примерно так:

При этом за полярностью включения диода следить не нужно – абсолютно без разницы, в какую сторону будет смотреть анод, а в какую катод.

Вот мы и познакомились с наиболее распространенными прожекторными лампами. Теперь ты знаешь, какие из них используются чаще, выяснил их особенности и при необходимости сможешь защитить приборы от частого перегорания.

Прожектор наружного освещения является универсальным устройством осветительного типа дальнего действия. В нем, световой поток источника света, которым является лампа, распространяется во всех направлениях. Этим достигается освещение объектов разного назначения на большом расстоянии. Применяются источники света прожекторного типа для освещения территорий частных владений, улиц, стадионов, дачных участков, подсветки фасадов зданий, объектов социально-культурного назначения. Какой прожектор выбрать зависит от многих факторов, главным из которых является, для каких целей он приобретается.

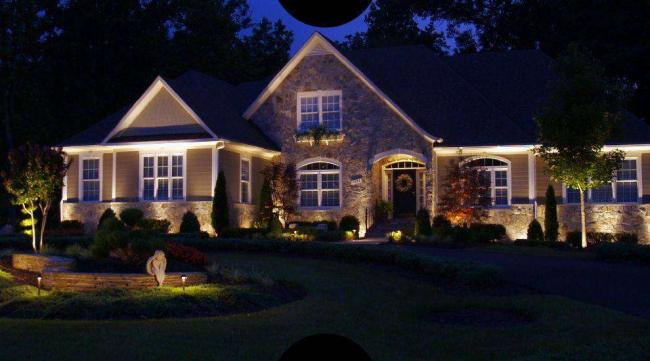

Рис. 1 – Подсветка с помощью прожекторного освещения частного владения

Устройство и классификация

Светильник прожекторного типа состоит из таких частей:

• корпуса;
• отражателя;
• лампы/набора ламп;
• проводов или кабелей для подключения к источнику питания (электрической сети или через трансформатор напряжения);
• пускорегулирующей аппаратуры (только для газоразрядных ламп).

Источники освещения прожекторного типа классифицируются по следующим признакам:

1. применению (уличные, для помещений);
2. месту установки (стационарные, мобильного исполнения);
3. конструкции (общего назначения, промышленные, грунтовые, театральные, с датчиком движения);
4. в зависимости от источника света (галогенные, металлогалогенные, с лампами накаливания, спотлайт, светодиодные и т.д.);
5. мощности;
6. классу защиты от поражения электрическим током (I, II, III).

Уличные устройства должны выдерживать погодные условия и противостоять механическим воздействиям. Поэтому корпус такого прибора должен быть защищен от проникновения влаги, пыли, грязи, т.е. иметь соответствующую степень защиты, не ниже IP65. Кроме того такой прожектор должен быстро и надежно фиксироваться, иметь красивый дизайн и быть прочным. Современные изделия имеют не только прочный корпус, но и защищены специальным ударопрочным термостойким стеклом. Прожектор устанавливается на стены, потолок, пол, дно водоема и т.д. Практически его можно применить в любом необходимом для этих целей местах.

Переносной светильник прожекторного типа используется для освещения стройплощадок и других объектов, что позволяет работать в темное время суток и защищать их от несанкционированного проникновения в ночное время.

Лампы для прожектора

Общие сведения об индукционных источниках света

В торговой сети представлен огромный ассортимент лампочек и почти все они могут использоваться в прожекторных изделиях. Важно не только подобрать их по необходимым параметрам, но сделать выбор в пользу низкого потребления электроэнергии.

Изделия с лампами накаливания постепенно уходят в прошлое. А все из-за того, что они потребляет большое количество электроэнергии. Да и с такими лампочками осветить можно только небольшой по размеру участок. Поэтому в основном их применяют для использования в частных случаях.

Рис. 2 – Внешний вид изделия, в которое устанавливаются как лампы накаливания, так и газоразрядные

Приборы с натриевыми лампами являются одними из самых экономичных устройств. Используются для подсветки фасадов, дорог, переулков и т.д.

Надежными и недорогими являются прожектора, где установлены галогенные и металлогалогенные лампы. Они используются для освещения больших по размеру площадей и территорий.

Приборы со светодиодными источниками света являются самыми экономичными осветительными устройствами. Они излучают свет в широком цветовом диапазоне с необходимой цветовой температурой, долговечны и имеют дизайн, соответствующий современной моде. Сейчас они являются наиболее востребованными на рынке.

Рис. 3 – Прожектор уличный светодиодного типа

Параметры выбора лампы для приборов прожекторного типа

При выборе лампы необходимо обратить внимание на такие параметры:

1. экономичность. Именно поэтому необходимо отдавать предпочтение LED прожекторам;
2. напряжение ( 220 В, 12 В, 24 В);
3. мощность (до 150 Вт);
4. угол рассеивания (1200);
5. световой поток в лм;
6. индекс цветопередачи (А1, 2А, 1В, 3, 4);
7. цветовой температуре (3500 ÷ 4000 К);
8. степени защиты;
9. степени защиты от поражения электрическим током;
10. дизайн.

Кроме того, при выборе светодиодных источников тока необходимо уделять внимание типу светодиодов. Предпочтение необходимо отдавать светодиодам на основе SMD. Есть еще один показатель – диаграмма направленности, но это интересно для специалистов и учитывается в театральной и кинематографической индустрии.

Главное выбрать качественного производителя с хорошими отзывами, ведь для наружного освещения важна качественная сборка и самые лучшие технологии.

Видео об освещении прожекторами
