Обзор мультиформатного видеорегистратора «Линия XVR»


  • Цена: 10300 Рублей

Сегодня на обзоре Видеорегистратор Линия XVR 4, где цифра 4 — это количество подключаемых камер к данному аппарату. Также существуют версии на 8 и 16 камер. Видеорегистратор Линия XVR представляет собой устройство способное писать с IP, TVI, CVI, CVBS, AHD-камер и 4 аналоговых микрофонов.Комплект поставки: Видеорегистратор, блок питания, мышь, руководство пользователя, инструкция по установке, фирменная табличка «ведется видеонаблюдение».Спецификации: Операционная система: Linux. Сетевой интерфейс: 100 Мбит. Видеовыходы: 1xHDMI, 1xVGA. Другие разъёмы: 2хUSB2.0, 1хRS-485, 4х аудио вход, 4х вход для камер, подключаемых по коаксиальному кабелю, 1х аудио выход. Поддержка жёстких дисков до 12ТБ Вес: ~800 грамм Внешний вид:Дополнительная информацияфото передней панели:c0536e.jpg фото задней панели:b85af2.jpg внутреннее устройство: плата крупным планом: Производитель никак не обрезал функционал младшей модели видеорегистратора по отношению к старшим, как это любят делать обычно китайские производители, полный набор разъёмов. Конструкция обычная: плата занимает малую часть пространства, остальное место отдано под установку одного жёсткого диска, слева сбоку установлен вентилятор 40х40мм. Чем уникален данный видеорегистратор? А тем что его микропрограмма разработана компанией Девлайн, не является копией копии дяди Ляо со всеми вытекающими последствиями, включена лицензия на ПО Линия на 4 камеры. Если покупать лицензию на видеосервер, то цена 1950 руб за 1 камеру или 7 800 за 4 камеры, так что покупка данного аппарата имеет смысл! ведь за дополнительные 2500 руб вы получаете готовое устройство «воткни и работай», вместо лицензий, требующих отдельный компьютер для установки. Интерфейс видеорегистратора полностью повторяет интерфейс программы Линия для Windows Чтобы не плодить десяток фото, для ознакомления c данным ПО просто перейдите по ссылке и скачайте devline.ru/softwareОсобенности ПО Линия: + Интуитивно понятный русский интерефейс, легко разобраться даже новичку и это не пустые слова! + Запись камер по группам на различные диски позволяет установить приоритет записи и определять различную глубину архива, если жёстких дисков 2 и более + Многозонный детектор движения. Для каждой камеры можно настроить до 64 зон детекции движения. Для каждой выделенной зоны в свою очередь можно настроить свои настройки чувствительности, а также определенные реакции. + Оконтуривание объекта слежения. Движущиеся объекты в кадре выделяются специальной яркой рамкой. + Многомониторность Программа поддерживает подключение до 12 мониторов любого разрешения. На один монитор можно выводить до 128 камер. + Свобода в выборе IP-камеры Почти любую камеру стандартов ONVIF и PSIA можно использовать в системе видеонаблюдения. На данный момент поддерживаемых моделей камер свыше 5100 штук. (я успешно подключал самые первые купленные IP камеры 2011 года, так и новинки с Али) + Реакции Интеллектуальный модуль, позволяющий настроить последовательность действий, производимых элементами системы в критических ситуациях. Запись по расписанию, различные уведомления, звуковые оповещения на сервере, сохранение отдельных кадров на FTP, запуск .exe- и .bat-файлов. + Архив Возможен одновременный просмотр архива со всех камер сервера. Функция меток в архиве заметно экономит время работы оператора и повышает эффективность поиска. Это ключевое отличие, по отношению к китайским регистраторам, которое сразу бросается в глаза, даже если у вас маленькая видеосистема. Смотреть видеоархив просто — двигаете курсор по шкале времени и смотрите изображение со всех камер в данный момент времени, при необходимости видео можно экспортировать в отдельный файл со звуком и смотреть проигрывателем. фото работы с архивом У китайцев вы будете смотреть подобные камеры по одной-две, навигация по времени ужас, экспорт в свой формат, которые ни один проигрыватель не прочитает, кроме своего китайского, ставить его надо отдельно, там где хотите смотреть видео… бррр.Впечатление от работы: Подключил регистратор, запустил ПО Линия на ПК, подключился к регистратору и настроил всё в привычной манере, будто это не регистратор на Linux, а другой ПК с программой Линия. Никаких камер, кроме IP у меня в наличии не было, решил подключить их в варианте 4х 5mp 25fps, что является значительной нагрузкой для подобного железа, заодно сравнить с популярными регистраторами и платами с али, которые привычно покупаю. И сравнение это однозначно в пользу регистратора Линия, потому что он прекрасно справился не только с записью, но и с отображением первого потока со всех 4 камер одновременно, железо явно подобрано с запасом! Для справки: дешманские регистраторы с Али на 16 камер, выдают первый поток только с 1 камеры 5мп, а те что на 32 камеры выдают первый поток с 2-х камер 5мп. Интересно что, регистратор поддерживает диски отформатированные в файловую систему NTFS, при этом форматировать диск нет необходимости, раннее записанные данные не будут утеряны. Плюсом использования фирменного регистратора можно отметить облачный сервис записи Линия облако и сервис TURN когда, чтобы пробросить видеорегистратор из локальной сети в интернет, не нужно заморачиваться с настрокой роутера и пробросом портов, DDNS. Комплектная мышь Defender удобная и приятная, намного лучше тех, что обычно кладут прочие производители.Недостатки: пожалуй вентилятор, тот самый что 40х40мм в боковой стенке, шум его отчетливо слышен и уже через 2 часа после старта он значительно усилился и больше стал похож на зудение, польза в качестве охладителя от него сомнительна, значительная его часть закрыта металлом корпуса фото корпуса сбоку:Дополнительная информация поэтому он был отключен, вытаскиванием 2-пин коннектора питания.Обратился в техподдержку по поводу вентилятора охлаждения — сказали, что новые версии регистратора оснащаются другими, качественными вентиляторами, а тем, кто купил с таким как у меня — вышлют новый вентилятор бесплатно. Проработал регистратор около 3х недель без единого сбоя, до написания данного обзора. Устройством остался полностью доволен.Подведем итоги: + простое и удобное русское программное обеспечение как самого регистратора, так и программы управления для ПК. + мощное железо, полное соответствие реальных характеристик к тем, что были заявлены. + нет необходимости покупать лицензии, опции. весь функционал изначально доступен. + гарантия и программная поддержка от отечественной компании. + огромное количество поддерживаемых камер, причем зачастую находятся они видеорегистратором на полном автомате. + наличие всех необходимых документов для использования не только в личных целях, но и для государственных организаций. — зудящий вентилятор, откровенный хлам (решаемо за 5 сек). Хотелки: нельзя отформатировать жёсткий диск через интерфейс, также нельзя узнать его состояние по «SMART» добавление подобного функционала очень желательно. Внимание: обзор дополнен, добавлен блок «Особенности ПО Линия:» Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

В последние годы системы видеонаблюдения не рассматриваются владельцами жилых домов и коммерческих предприятий как что-то дорогостоящее и нестандартное. При установке охранных комплексов нет необходимости проводить масштабные работы, а оборудование смогут себе позволить люди со средним ежемесячным доходом.

Для увеличения личной безопасности и охраны частной собственности нередко устанавливаются и настраиваются собственные структуры мониторинга, которые не требуют значительного вложения денежных средств. Достаточно приобрести комплект качественного оборудования, способного справиться с поставленными задачами.

Рекомендуется правильно спланировать систему с возможностью последующей ее модификации. Весьма популярно использование видеорегистраторов DVR, которые имеют высокую функциональность, прослужат долго без сбоев.

Чем интересны DVR видеорегистраторы?

Digital Video Recorder (DVR)  — это цифровой регистратор. Сигнал поступает с камер видеонаблюдения в устройство в аналоговом виде и уже потом оцифровывается и пишется на HDD диск.

Для понимания особенностей такого оборудования, стоит изучить DVR после установки камер видеонаблюдения. Сигнал, поступающий с различных точек, обрабатывается в центральном блоке. Видеорегистратор способен записывать не только аудио- и видеофайлы, но и транслировать предварительно преобразованные данные с помощью локальной сети или дистанционно. На мониторе будут представлены картинки со всех камер, которые подключены к системе видеонаблюдения.

Сетевой регистратор

Процесс создания эффективной защиты подразумевает обязательный учет имеющихся параметров, которые присущи видеорегистратору DVR:

  • Число входящих каналов. Оно может быть различным, варьируется в пределах 4-24. Чаще всего используется 16 портов. Интерфейс подразумевает подключение различного аналогового оборудования.
  • Количество входящих звуковых интерфейсов. Если вы желаете сэкономить бюджет, можно приобрети такую модель регистратора, где число входов для видео не соответствует числу входов для аудио. В данном случае к оборудованию подключается определенное количество камер, у которых нет возможности записывать звук.
  • Выходные каналы. Чаще всего они представлены в виде интерфейса BNC, позволяющего подключать телевизоры даже устаревших модификаций. Если использовать такие экраны, будет низкое качество изображения.

Покупая видеорегистратор DVR, рекомендуется обратить внимание на современные модели. У них имеется специальный выход HDMI, такое оборудование поддерживает интерфейсы VGA и S-Video. К этому видеорегистратору можно подключить любой тип устройства – как классические компьютерные мониторы, так и телевизоры, способные воспроизвести картинку в FullHD-качестве.

Существуют дополнительные параметры видеорегистраторов, от которых зависит способ переработки и хранения информации:

  • Алгоритм сжатия. Этот параметр отвечает за балансировку качества и требуемого объема занимаемого места при сжатии видеозаписей. Алгоритм может быть представлен в виде MPEG, который популярен среди потребителей. Наиболее современный формат — H.264. Подобрав требуемый протокол обработки, вы сможете сформировать ориентировочный список возможностей.
  • Качество видео. Такой параметр отвечает за преобразование входящей информации в цифровое изображение. От характеристик подобранного регистратора зависит то, насколько полно он сможет раскрыть возможности используемых камер видеонаблюдения. Путем установки требуемого разрешения, настройки скорости записи, можно существенно сэкономить свободное пространство на жёстком диске. Установив максимальные параметры, вы получите качественную картинку. Формы регистрации бывают разными – как стандартный D1, подразумевающий полноценную запись кадра, так и CIF или QCIF, сохраняющие кадр частично.
  • Скорость записи. Видеорегистраторы DVR имеют весьма высокую скорость записи, ее параметры можно устанавливать вручную. Пользователь самостоятельно выбирает требуемый баланс между объемом записываемых данных и качеством видео. Скорость задается в fps. Это специальные поля, которые именуются кадрами за секунду. Скорость также может задаваться и в форматах ips, pps. В таком случае устанавливается качество изображений, воспроизводимых в секунду.

На рынке представлено специальное оборудование, имеющее весьма удобную схему настройки. В видеорегистраторах DVR можно устанавливать как частоту кадров, так и разрешение у каждого изображения.

Модель AHD Tecsar B4CH4A-FHD

Этот видеорегистратор дает возможность максимально эффективно использовать современные камеры аналогового типа. Главные характеристики:

  • Аналоговые видеовходы – 4 шт.
  • Аудиовходы – 4 шт.
  • Аудиовыход – 1 шт.
  • Интерфейсы для присоединения монитора – VGA, HDMI.
  • Возможность передачи данных с использованием локальной сети.
  • Качество записи – 1080р (два канала).
  • Поддержка возможности управления PTZ-камерами.
  • Разъем для синхронизации с 3G-модемом.

В эти видеорегистраторы устанавливаются диски и одновременно несколько накопителей, имеющие емкость не более 100 Тб. В конструкции есть специальный встроенный трансмиттер Wi-Fi.

Смотрим видео «обзор видеорегистриротра AHD Tecsar B4CH4A-FHD»

Модель Hikvision Turbo HD 7104HQHI-F1/N

Этот регистратор от компании DVR поддерживает подключение широкого ассортимента камер видеонаблюдения. Оборудование качественно записывает изображения, во время трансляции формирует двойной поток. Главные характеристики:

  • Аналоговые видеовходы – 4 шт.
  • Возможность подключения камер, которые имеют разрешение в пределах 720-1080р (частота кадров составляет до 30 к/сек).
  • Возможность формирования битрейта да 6 Mbps. В видеорегистраторе установлены кодеки Н,264.
  • Аудиовходы – 4 шт.
  • Аудиовыход – 1 шт.
  • Дистанционный доступ. Возможность синхронизации 128 устройств одновременно.
  • Поддержка всевозможных сетевых протоколов.

В этот видеорегистратор можно установить диск, который имеет емкость до 4 Тб. Устройство поддерживает формат накопителя SATA. Чтобы транслировать данные, в конструкции предусмотрен интерфейс для локальной сети.

Модель Alfa D6304S

Alfa D6304S

Такой видеорегистратор отличается компактностью, очень удобен в эксплуатации. Он обеспечит пользователя максимально качественной картинкой, к оборудованию можно подключить различные средства отображения информации. Главные характеристики:

  • Аналоговые видеовходы – 4 шт.
  • Аудиовходы – 4 шт. Оборудование позволят записывать данные в синхронном порядке.
  • Поддержка формата D1, где полный кадр имеет разрешение 704х576. Видеопотоки — 700 твл и 1080р.
  • Наличие видеовыходов VGA и HDMI и 2 USB-разъемов.
  • Поддержание управления камерами PTZ.
  • Для передачи информации имеется встроенный сетевой интерфейс.
  • Возможность обеспечения удаленного доступа.
  • Встроенные программные датчики, реагирующие на движение. Каждый канал может иметь до 22х18 зон. Степень чувствительности настраивается как вручную, так и автоматически.

В конструкции качественного видеорегистратора Alfa D6304S можно использовать накопители SATA, которые имеют емкость до 2 Тб. Стоит отметить, что через внешний USB-порт допускается подключение носителей различного объема. Главная положительная сторона такого регистратора – настраивать оборудование и управлять им можно удаленно. В программном обеспечении предусмотрен максимально развернутый поиск видеозаписей, есть несколько автоматически настраиваемых режимов. Выбрать вариант можно с учетом личных предпочтений.

К выбору видеорегистратора DVR требуется отнестись максимально серьезно. Только с учетом всех рекомендаций можно выбрать именно то оборудование, которое раскроет возможности установленных камер видеонаблюдения.

Устройства дают возможность тонко настроить качество видеозаписей. Это является отличным способом, позволяющим оптимизировать загрузку на каналах при передаче данных как локальным, так и беспроводным способом. Вы самостоятельно контролируете объем сохраненных записей.Чтобы приобрети удачный и максимально функциональный видеорегистратор DVR, потребуется ориентироваться на параметры оборудования. Нужно обязательно учесть все требуемые показатели и гибкость введения настроек.

Другие статьи:

—>6htg7gobu_5fh66ti0gjtnxng68.jpeg Наши клиенты давно ждали появления на рынке видеорегистратора под брендом «Линия». И причин тому несколько. Во-первых, в линейке нашей продукции присутствовала брешь — нам нечего было предложить клиентам для работы с современными мультиформатными аналоговыми камерами, так стремительно заполонившими рынок за последние пару лет. Во-вторых, цена. Решения для небольших систем видеонаблюдения на базе компьютера не выдерживали конкуренции с недорогими регистраторами, которые в свою очередь становились все качественнее и функциональнее. Первой ласточкой стал универсальный 16-канальный видеорегистратор с поддержкой всех современных форматов аналогового видеонаблюдения — AHD, TVI, CVI, CVBS, кроме того предоставляющий возможность замены любого аналогового канала на IP. Это устройство мы назвали «Линия XVR» и постарались в него вложить все то, за что пользователи ценят нашу систему, – простоту настройки и использования, широкий функционал, цену ниже, чем у конкурентов. Это наш первый опыт производства видеорегистраторов. Далее будет проведен обзор устройства от внешнего вида и технических характеристик до описания выявленных проблем и предстоящих изменений.

Видеосервер vs видеорегистратор

Объяснять, что такое видеорегистратор на geektimes, — это лишнее. Даже обыватель, никогда ранее не сталкивавшийся с видеонаблюдением, имеет четкую ассоциацию: чтобы подключить камеру, нужен регистратор. Много лет мы предлагали только видеосерверы. Объясняется это просто: качественное железо, возможность замены вышедших из строя комплектующих, потенциал для апгрейда. Но и, разумеется, большая стоимость. К вопросу создания регистратора мы подошли со всей серьезностью. Вариант использования китайского «ноунейма» с наклеиванием логотипа компании отвергли сразу, т. к. в случае возникновения у клиентов проблем с таким продуктом полноценную и качественную техподдержку оказать достаточно сложно. Также особо остро встали бы вопросы о закрытии багов и расширении функционала. Китайские поставщики не особо заинтересованы тратить время на такого рода вопросы, для них главное — произвести побольше и отгрузить побыстрее. Новое устройство должно было стать полноценной заменой бюджетному видеосерверу, со всеми возможностями системы видеонаблюдения «Линия», с конкурентоспособной ценой, с гарантией качества и отличной техподдержкой. Мы даже отошли от стандартного темного оформления упаковки, тем самым выделяя новую линейку в ассортименте нашей продукции.dnhjqwsu_h5-uu1nj9xsplssphq.jpeg

Характеристики устройства

– Операционная система: Linux. – Сетевой интерфейс: 100 Мбит. – Видеовыходы: 1xHDMI, 1xVGA. – Другие разъёмы: 2хUSB2.0, 1хRS-485. – Диапазон рабочих температур: 0…+55 °С. – Питание: 12 В / 4 А DC. – Потребление энергии: до 48 Вт. – Габариты (В х Ш х Г): 54 х 326 х 250. – Веc нетто: 1,3 кг.

Комплектация

В процессе производства все видеорегистраторы без исключения проходят три этапа тестирования. Именно поэтому мы можем гарантировать работоспособность каждого экземпляра, отправляемого клиентам.В комплект поставки входят: – видеорегистратор «Линия XVR», – блок питания, – USB-мышь, – клеммная колодка для RS-485, – винты для крепления жестких дисков, – инструкция по установке, – руководство пользователя программы «Линия», – фирменная наклейка «Ведется видеонаблюдение».dsefj5ckagg55dnjlc7mrg6kz8e.jpeg Внутри корпуса расположена плата с процессором HiSilicon 3531A. Мы собрали собственный дистрибутив Linux, задействовав лишь необходимые компоненты. Размер прошивки получился около 30 Мбайт. Портирование ядра системы «Линия» под аппаратную платформу Hi3531A позволило по максимуму задействовать возможности процессора при работе с видео. Мы также увеличили объем оперативной памяти, что позволило работать с камерами высокого разрешения. Также пропала необходимость в перезагрузке устройства при изменении конфигурации (настройка камер, переключение режима канала — аналоговый/IP). Применяя флеш-память большего размера, мы заложили потенциал для будущего расширения функционала устройства.nce3bchsplrloohmqkz-6yzai5i.jpeg Внутри корпуса отведено место для крепления двух жестких дисков. В данный момент XVR поддерживает работу с двумя HDD по 10 ТБ каждый, что в сумме дает возможность использования до 20 ТБ дискового пространства. Со стороны прошивки никаких ограничений на объем дисков нет, так что новые жесткие диски большего объема, которые будут появляться на рынке, можно будет без проблем использовать с нашим устройством. На задней панели XVR расположены 16 BNC-разъемов, 1 аудиовыход, HDMI- и VGA-разъемы для подключения мониторов, 4 RCA для микрофонов, один сетевой интерфейс, 2 USB, RS-485 и разъем питания.yd8xrc2nyhc5rkmjzzoqftqsuoe.jpeg Корпус компактный и легкий, изготовлен из металла и пластика.sag6oglelegcm_efylpu_sl180w.jpeg А теперь расскажем о проблемах, выявленных в процессе первичной эксплуатации. Первый наш промах связан с корпусом. Во-первых, для того чтобы открыть его, требуется определенная сноровка. Если подходить к этому вопросу только лишь со стороны грубой силы, пластиковые защелки могут не выдержать и обломиться. Именно поэтому мы сделали видеоинструкцию о том, как легко и без ущерба корпусу можно открыть XVR. Второй промах — лицевая панель. Оказалось, что подключать USB-устройства, такие как мышь или внешний USB-накопитель для сохранения на него экспортированного видео, очень неудобно: мешают многочисленные кабели. Поэтому в следующих версиях устройства лицевая панель будет переработана и на ней разместится дополнительный USB-порт. Третий — крепление HDD. У новых моделей жестких дисков немного по-другому расположены точки крепления, так что пришлось осуществлять монтаж двумя винтами из четырех. Подводя итог, мы сформировали список изменений, которые намерены произвести в следующих версиях устройства:

  • изменим конструкцию верхней крышки, вскрытие корпуса будет проходить без усилий и риска что-либо отломить;
  • заменим вентилятор менее шумной моделью;
  • добавим кнопку управления питанием на заднюю панель;
  • расширим варианты креплений HDD;
  • переработаем лицевую панель.

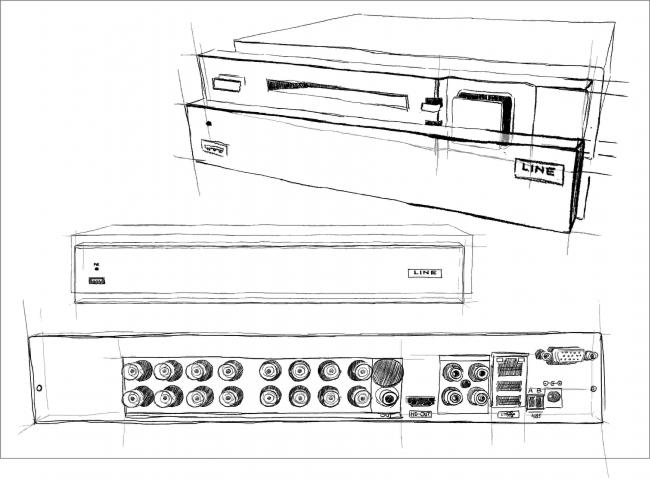

8-hml-xresm_dbrecgpmq95qmvg.jpegПроект нового корпуса «Линия XVR»

Подключение камер видеонаблюдения

Как уже говорилось, это первое устройство от «Линии», которое одновременно поддерживает пять форматов видеокамер: AHD, TVI, CVI, CVBS и IP. При таком многообразии вариантов устройств возникают вопросы о подключении и настройке. В начальной конфигурации регистратор настроен на работу с 16 аналоговыми камерами, формат сигнала определяется автоматически. Таким образом, отпадает необходимость что-либо настраивать, достаточно лишь подключить камеру к нашему устройству. Принимая во внимание ценовую категорию регистратора, влияющую на выбор используемого процессора и его производительность, выделим следующий момент. Объем информации, которую может обработать процессор, конечен. Превышение данного объема ведет к снижению FPS видео, записываемого в архив. Ниже приведена таблица, в которой отражены итоговые параметры видео для архива, в зависимости от количества и разрешения камер, подключенных к регистратору.om-0kc5b_wsq2nrki624zktmzr4.jpeg*Отображение и запись Настройка IP-видеокамер осуществляется удаленно через наше программное обеспечение «Линия», которое необходимо скачать и установить на компьютер. Полноценное локальное администрирование ориентировочно будет реализовано летом 2018 года. Все новые функции, которые будут появляться в программном обеспечении, будут доступны для XVR через обновление прошивки. Здесь мы не отходим от наших принципов и предоставляем все последующие обновления бесплатно.

Работа с «Линия XVR»

Локальный просмотр видео возможен как в режиме реального времени, так и в режиме архива. Переключение режимов осуществляется через всплывающую панель.fr4dzfimv3ybvkxmq1xwmgqjv8i.jpeg Более тонкая настройка происходит удаленно.iwiayygpbbtytln70vfmjcbnlb4.jpeg Ниже приведен краткий список функций, которые можно настроить через «Наблюдательный пост» программного обеспечения «Линия»:

  • многозонный детектор движения;
  • видеоаналитика по детекции, цвету и размеру объекта;
  • настройка реакций: записи по расписанию, уведомлений, сохранения отдельных кадров на FTP;
  • сервис доменных имен DynamicDNS;
  • сервис TURN для простого доступа через интернет без выделенного IP-адреса.

Подробнее обо всех функциях мы рассказывали в этой статье.

Что дальше?

Любое начинание сопряжено с ошибками. Недочеты в конструкции устройства уже приведены. Что же с программной частью? Кроме локального администрирования, мы планируем доработать/добавить следующий функционал:

  • локальное проигрывание звука с аудиовыхода;
  • локальное блокирование экрана монитора;
  • локальный экспорт архива на USB-носители;
  • управление аналоговыми PTZ-камерами;
  • использование 3G/4G USB-модемов.

На сегодняшний день «Линия XVR» — это простой в настройке и использовании регистратор, розничная цена которого 16 000 рублей. Он поддерживает более 3900 моделей IP-камер различных производителей, аналоговые TVI-, AHD-, CVI-камеры с разрешением до 8 Мп.Поделитесь опытом, какую функцию в видеорегистраторе вы считаете наиболее важной. На что нам обратить внимание при развитии данной линейки устройств?Используемые источники:
