Переходник с 24 пин на 14 пин и хитрые Lenovo

При желании произвести апгрейд персонального компьютера часто возникает вопрос о совместимости комплектующих, разъемов и мощности блока питания. Для обновления конфигурации ПК с целью увеличения его производительности могут заменяться материнские платы, процессор, планки памяти, интегрироваться более мощная видеокарта.

И если при замене звуковой или графической карты следует обратить внимание на соответствие гнезд на материнской плате, то при необходимости поменять «мать» важна и распиновка 24 pin блока питания.

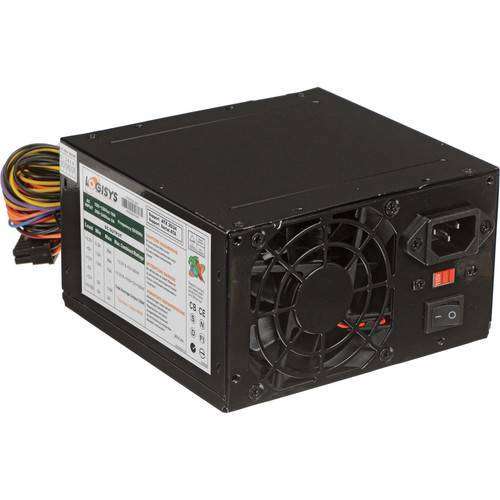

Блок питания PC и принцип его работы

Блок питания компьютера использует сетевое напряжение стандартного уровня 230V с частотой 50Hz (Россия). Принцип работы довольно прост: сетевое напряжение выпрямляется, чистится и с помощью генератора преобразуется в сигнал высокой частоты с размахом 310V+. А маленький высокочастотный трансформатор преобразует высокое напряжение в нужные для PC уровни с последующим выпрямлением. Присутствуют в БП также стабилизация напряжения и защиты по току, напряжению и в продвинутых моделях по температуре.

А теперь разберемся с распиновкой 24 pin блока питания.

PC и напряжения, необходимые для работы

Для работы современного компьютера от блока питания требуются следующие уровни напряжения: +3.3 вольт, +5 вольт, +12 вольт. Последнее (+12V) подается на двигатели, вентиляторы и подсветку, а низкие (+3.3V и +5V) используются для питания цифровых схем.

Самый большой разъем блока питания ATX 24pin

Самый большой кабель с разъемом блока питания — 24 pin, или 20+4, как он иногда называется еще. Разъем на 20 pin применялся для старых плат. Сейчас это практически одно и то же. Разница лишь в съемной дополнительной фишке на 4pin, за счет чего поддерживаются платы нового образца, требующие более плотного энергетического рациона.

В этом разъеме выполнена распиновка 24 Pin, и блок питания имеет все вышеперечисленные напряжения. Также есть служебные контакты для включения и выключения компьютера и для подачи питания от дежурного источника.

Важная особенность этого разъема — его можно вставить в гнездо строго в одном положении. Обеспечено это тем, что все контакты (pin) имеют разную геометрическую форму. Можете убедиться в этом сами, но не стоит усердствовать — платы очень хрупкие.

Распайка 24 pin у блока питания

Для удобства и простоты все провода напряжения БП и все служебные контакты имеют свой цвет изоляции. Стоит их запомнить на будущее. Попробуем перечислить их, итак:

1. Черный цвет — общий провод (COM). Относительно него измеряются все напряжения на выходе блока питания.
2. Красный цвет — +5 вольт.
3. Желтый цвет — +12 вольт.
4. Оранжевый цвет — +3,3 вольта.
5. Синий цвет — минус 12 вольт.
6. Зеленый (салатовый) — включение БП (PS-ON). Для включения (и выключения) блока питания надо кратковременно замкнуть этот контакт на черный провод. В дополнительном разъеме 4pin для версии 20+4 продублированы напряжения +12V, +5V и +3.3V.

Как видите, ничего сложного в распиновке 24 pin блока питания современного компьютера нет.

Дополнительные разъемы

Кроме главного разъема из современного блока питания выходят также дополнительные штекеры. Они имеют меньше контактов, малые размеры. Предназначены они для подключения к периферийным устройствам компьютера, таким как картридеры, оптические дисководы, жесткие диски HDD и SSD, дискретные аудио- и видеокарты, модемы, вентиляторы и прочие устройства.

Разъемы эти тоже обладают ключами и защищены от неправильного подключения, что не отменяет требования быть аккуратным и внимательным, ибо автору этих строк удалось вставить разъем дополнительного питания +12V CPU неправильно (но без поломок и негативных последствий, просто плата не запустилась).

Основные типы таких разъемов:

1. Molex — подводит к потребителям +5 вольт, +12 вольт и два COM.

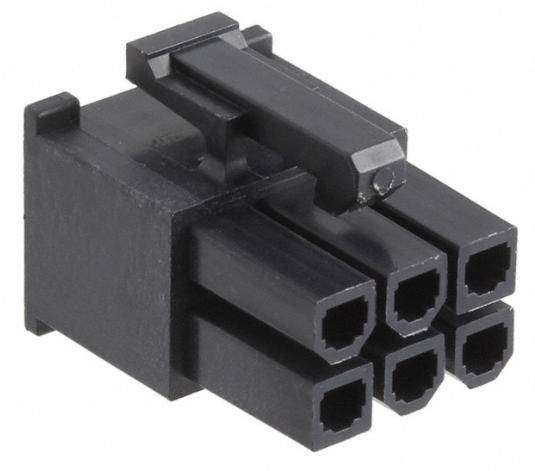

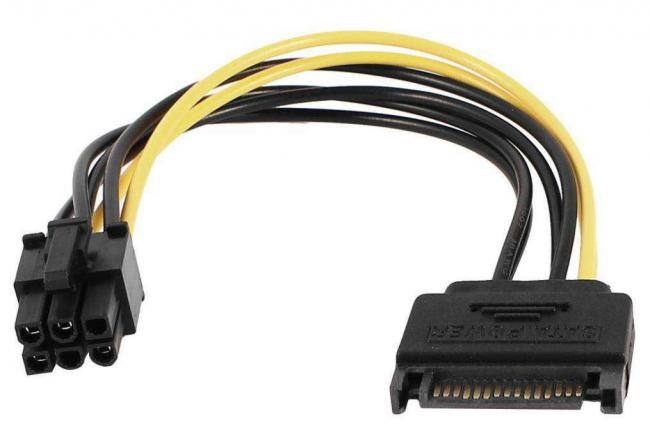

2. PCI-E — в основном для материнских плат и видеокарт, в зависимости от конфигурации могут быть на 4, 6 и 8 Pin. Подают +12V и рассчитаны на передачу больших токов.
3. SATA 15, подводит питание к оптическим приводам и жестким дискам с интерфейсом SATA. Содержит +3.3V, +5V и +12V, а также COM.

Существуют также разъемы для подключения дисковода магнитных дискет (флоппи дисков). Ввиду их старости и бесперспективности в данной статье не рассматриваются.

• Цена: 1,99

Обычно корпуса ATX и их блоки питания проектируются так, чтобы многожильный кабель дотягивался до нужной точки. Но так бывает не всегда. Например, при попытке разместить материнскую плату E-ATX в корпусе от Apple. Так располагаются блок питания и материнская плата в обычном корпусе. А при таком расположении электрожгуты до нужных разъёмов уже не достают. Даже на столе. В корпусе они ещё больше не достают! Конечно, можно откусить разъёмы питания и врезать в жгут вставку-удлиннитель. Но после этого блок питания с кучей скруток в жгуте будет практически невозможно продать. А можно воспользоваться специально предназначенным удлиннителем. Приехал он в обычном полиэтиленовом пакете. Логично — электроники он не содержит, в защите от статического электричества не нуждается. Цветовая маркировка изоляции проводов не соблюдена. Сечение проводов заявлено 18AWG. Общая длина изделия примерно 30 см, гибкой части — около 26. В принципе, этого бы с лихвой хватило при пробросе жгута поверх платы, но при этом он будет нещадно собирать пыль. Под материнской платой места, чтобы его протянуть, хватит, но для этого его надо будет удлиннить. Во время размышлений о том, как это лучше сделать, и попутного верчения девайса в руках он вдруг начал рассыпаться. Ой. Лезем в волшебный ящик и достаём оттуда жгуты от старых блоков. Так как пробрасываться будут все три разъёма питания(24+4+8), то под кусачки придётся отправить ещё и пару вот таких переходников. Разъёмы прекрасно разбираются при помощи согнутой пополам скрепки от степлера: Она загибает язычки-фиксаторы, после чего контакт легко выжимается отвёрткой Т6 или аналогичной. Потом их придётся аккуратно расправить иголкой перед установкой обратно в корпус. Более подробно о разборке разъёмов можно узнать тут. После распотрошения разъёмов установим на соответствующие провода недостающие контакты. Вообще-то для этого существуют специальные обжимные клещи, но у меня их нет, так что соединяться оно будет пайкой. Паять такое лучше с раствором канифоли в изопропиловом спирте, а не твёрдой канифолью.Использовать в качестве флюса раствор хлористого цинка и прочие химически активные составы нельзя! Начнем набивку разъёма. При этой операции требуется особая внимательность, так как ошибка в раскладке может стоить материнской платы. Примерим длину жгута.Семь раз отмерь, один отрежь© Обрезаем, скручиваем, паяем, изолируем места паек фторопластовыми трубочками. Готовый жгут обвяжем нитками, чтобы он не рассыпался на отдельные провода. Результат этого процесса будет выглядеть примерно так: Снова примеряем, сначала — на столе. Хватит с запасом! И в корпусе тоже. Включаем и убеждаемся, что всё сделано правильно и работает. Вывод: такой удлиннитель нужен не всем, но покупка изделия в качестве донора 24-контактных разъёмов вполне оправдана. Продолжение следует.
