Вытяжка для паяльных работ, на кронштейне

Осознав удобство использования дымоуловителя, я больше не хотел работать так, как я делал это раньше.

Также, я не хотел тратить много денег или времени. Дизайн моего устройства прост и приятен. Вытяжку для пайки своими руками можно собрать за час и бюджет подойдёт любому студенту. Но, что самое главное, воздух не просто выводиться устройством, а дополнительно очищается фильтром с активированным углём. Активная зона фильтрации составляет около 20 см и девайс может обрабатывать достаточно большое количество дыма, даже от нескольких паяльников.

Шаг 1: Обзор

Сборка состоит из 4 слоёв, у каждого слоя своя функция:

1. Первый слой — металлическая сетка, которая защищает вентилятор от частичек, которые могут быть затянуты потоком воздуха, вызвав повреждения. Так как этот слой сделан из алюминия, он выдерживает случайные контакты с паяльником и брызги припоя.
2. Вентилятор — главный компонент. Он не только создаёт поток воздуха, но и позволяет скрепить вместе остальные части фильтра.

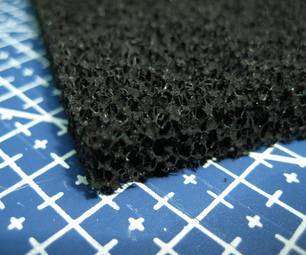

3. Фильтр из активированного угля абсорбирует вредные вещества из дыма. Его можно заменять, открутив лишь один винт, и это сводит к минимуму профилактику всего устройства.
4. Вторая металлическая сетка держит фильтр на месте и защищает его от механических повреждений.
5. Модуль, закреплённый сбоку — опциональный и позволяет питать фильтр от USB или комплекта батареек с USB-переходником.

Шаг 2: Материалы и приспособления

•
•
•
•
•

•
•
•
•
•

Всё необходимое можно приобрести на Алиэкспрессе. Предложения и цены часто меняются, поэтому я приложу ссылки на страницы поиска.

Что нам будет нужно:

• 1шт * 120мм 12V вентилятор (ссылка)

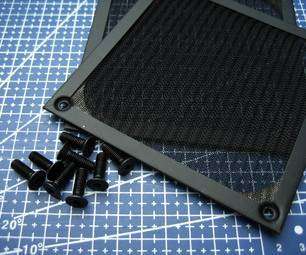

• 2шт * металлическая сетка-фильтр для ветиляторов на 120мм (ссылка)
• 8шт * потайные винты M5 длиной 16мм (ссылка)

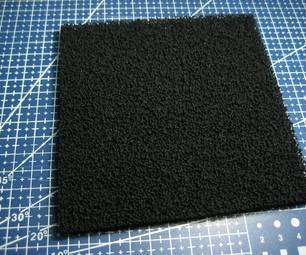

• 1шт * фильтр из активированного угля 13*13см (ссылка)
• 1шт * конвертерMT3608 (опционально) (ссылка)
• 1шт * плата для Micro USB (опционально) (ссылка)

Инструмент:

• паяльные принадлежности
• плоскогубцы
• сверло на 5мм (должно подойти и на 6мм)
• шуруповёрт
• канцелярский нож
• линейка

Для USB порта будет нужно:

• круглый напильник
• мультиметр
• пистолет для горячего клея

Шаг 3: Завинтите винты в вентилятор

•
•
•

•
•
•

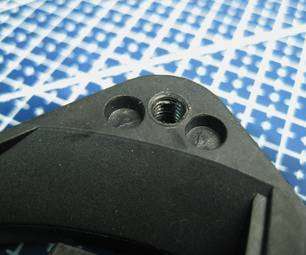

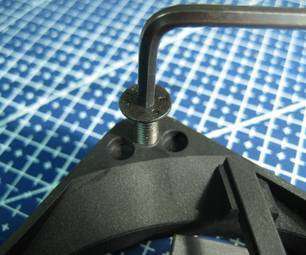

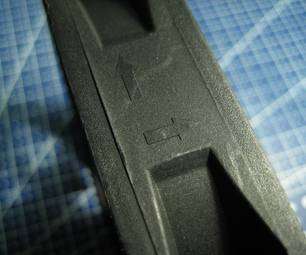

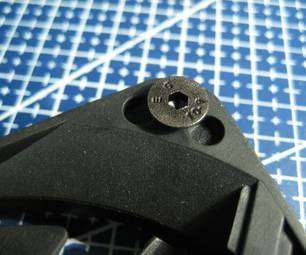

Вентилятор не рассчитан для обычных винтов, но винты стандарта M5 подходят очень хорошо. Они заходят туго, поэтому сперва я советую просто закрутить их, чтобы подогнать резьбу в отверстиях.

Шаг 4: Увеличьте отверстия в сетке-фильтре

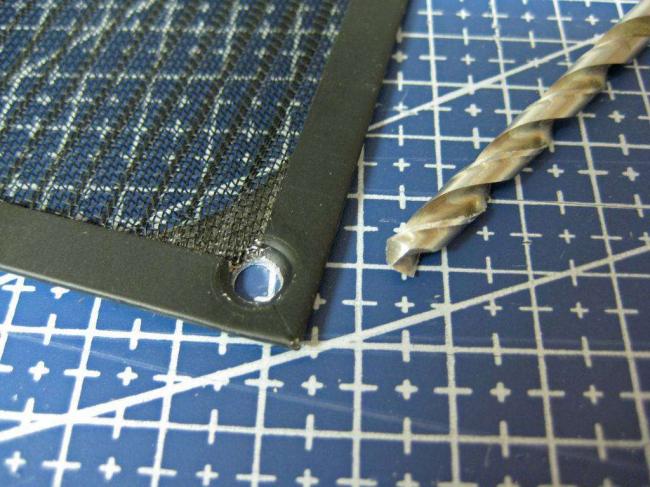

К сожалению, сетка разработана под меньшие винты, как и вентиляторы. Поэтому нужно увеличить отверстия и в сетках. Сверло на 5.5мм идеально подойдёт, отверстия не должны быть идеальными они будут скрыты винтами.

Шаг 5: Добавьте повышающий конвертер (опционально)

•
•

•
•

Порт micro-USB сделает работу с фильтром очень удобной. С ним дымоуловитель будет работать от большинства обычных источников питания.

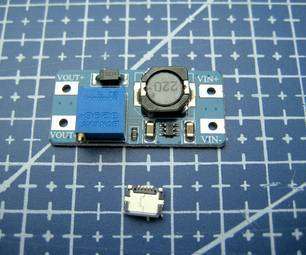

Вы можете просто прикрепить 12V блок питания и пропустить этот шаг, но, если вы хотите запитать 12V вентилятор от 5V блока с USB, вольтаж должен быть повышен. Это обычное дело и в мире существует множество конвертеров. Я выбрал MT3608, потому что он легко справляется с задачей, хорошо вписывается в мою сборку и стоит невероятно дешево.

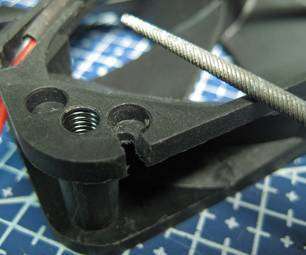

К сожалению, модуль слегка великоват, но при помощи круглого напильника мы легко сделаем небольшой зазор, и всё идеально встанет на свои места.

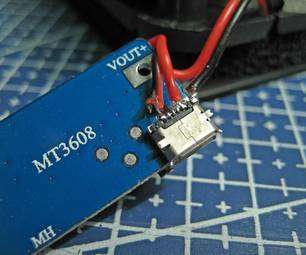

Отрежьте лишнюю длину проводов, оставив небольшой запас для последующей подгонки. После обрезки, припаяйте провода к выходу конвертера напряжения.

Дальше припаяйте на входе плату micro USB. Присоедините источник питания на вход и на выходе мультиметра настройте V. Крутите потенциометр, пока выходной вольтаж не будет около 12V.

Для тестов я использовал лабораторный источник питания и обнаружил, что вентилятор выдает мощность меньшую, чем заявленная. Чтобы увеличить поток воздуха, я подкручивал вольтаж до того момента, пока вентилятор не начал работать на заявленной мощности в 2W, вольтаж при этом оказался в районе 15V. Будьте аккуратны, так как такие настройки сокращают жизнь вентилятора.

Если всё работает как нужно — закрепите модуль на вентиляторе при помощи горячего клея.

Шаг 6: Установка фильтра

•
•

•
•

Стандартный размер фильтра составляет примерно 13*13см. Возьмите канцелярский нож и укоротите его до размера 12*12 см, но не меньше, так как сборка рассчитана ровно под этот размер.

Первоначально я поместил фильтр на входную сторону вентилятора. Выяснилось, что при таком подходе фильтр касается лопастей и блокирует всю работу. В качестве быстрого решения я попытался установить фильтр на той стороне, откуда воздух выходит — я рассчитывал извлечь выгоду из пластиковых перепорок. Удивительно, но это никак не повлияло на силу потока воздуха.

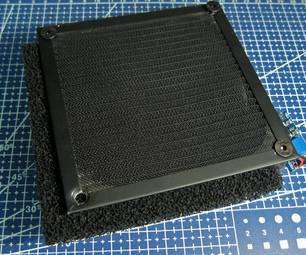

Смонтируйте один из двух металлических сетчатых фильтров на выходной стороне. Используйте только три винта и наживите их примерно на 2 мм в глубину. Просуньте фильтр между сеткой и вентилятором. Надавите на углы сетки, чтобы закрутить винты. Это создает силу, которая будет удерживать фильтр на месте. Вкрутите последний винт.

Завершите проект, добавив переднюю металлическую сетку. Также вы можете приклеить небольшие резиновые ножки, они уменьшат вибрацию и шум.

Наслаждайтесь пайкой без дыма!

При пайке любого оборудования происходит несколько химических процессов, каждый из которых сопровождается выделением в окружающее пространство вредных веществ.

Паяльная кислота, к примеру, испаряется даже при комнатной температуре. При нагревании выделение кислотных паров резко усиливается. Возгоняются в атмосферу частички припоев, флюсов, раскаленных металлов и их оксидов.

Защитить органы дыхания мастера может дымоуловитель для пайки. Он обладает достаточной мощностью, способностью улавливать вредные вещества и возвращать в пространство очищенный воздух.

Способы очищения воздуха

Существует несколько вариантов защиты помещения от накапливания ядовитых частичек.

Если работа проводится на кухне, где обустроена принудительная вентиляция с навесным агрегатом, имеет смысл расположить место для пайки непосредственно под ним.

Обычно, вытяжные шкафы навешивают над печкой. Можно закрыть верхнюю панель печи и сделать на ней рабочее пространство. Работать так не очень удобно, зато безопасно для здоровья.

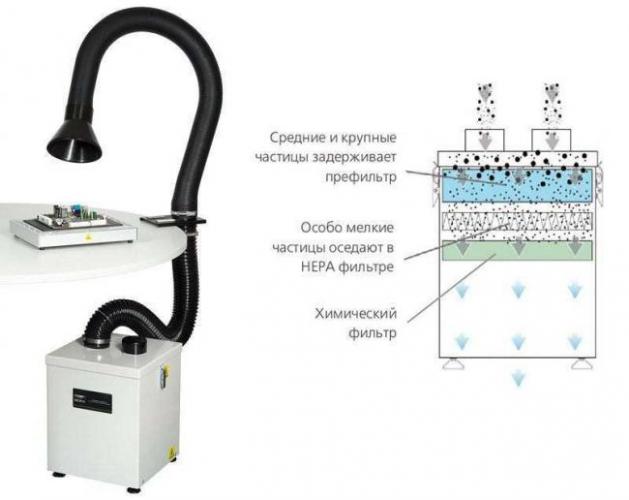

Отдельная мастерская, в которой пайка проводится часто, должна иметь специальное оборудование для очистки воздуха. Хороший вариант – вытяжка для паяльных работ, которая может работать по принципу, реализующемуся в профессиональном или бытовом оборудовании.

Если мастерской нет, а под кухонной вытяжкой работать неудобно, то целесообразно купить специальный аппарат для домашней пайки. В продаже имеются настольные дымоуловители, имеющие доступные цены, обладающие хорошей производительностью. Ассортимент их широк.

Устройство вентиляции

Принцип действия всех моделей для домашней пайки подобен. Главные конструкционные элементы дымоуловителя следующие:

• решетка, через которую грязный воздух попадает внутрь аппарата;
• вентилятор;
• фильтр с адсорбентами;
• задняя панель с отверстиями для выхода очищенного потока.

В качестве адсорбентов при пайке обычно применяют активированные угли. Дымоуловитель располагается на столе с помощью ножек. Угол наклона по отношению к рабочей плоскости можно варьировать.

При желании аппарат можно направить строго вертикально или параллельно поверхности стола, горизонтально.

Мощность дымоуловителей обычно варьируется от 15 до 19 Вт. Более мощные модели применяются в промышленном оборудовании для пайки.

В течение одной минуты аппараты могут очищать от 0,9 м³ до 1, 1 м³ воздуха. Дымоуловители легко переносятся, их масса не превышает 1,5 кг. Щели на задней панели сделаны так, чтобы очищенный поток устремлялся вверх. Это умное решение.

При направлении воздуха в горизонтальной плоскости, он попадал бы на ближайшую стенку. При таком варианте конструкции воздухообмен при пайке эффективным быть не может.

Качественные дымоуловители работают бесшумно. После периода времени работы, указанного в инструкции, следует заменить фильтры. Делается это очень просто.

Дополнительные фильтры нужно купить у поставщика, предлагающего дымоуловители для пайки данной модели. Это минимизирует вероятность несоответствия фильтра аппарату.

Самодельный аппарат

Наш сообразительный народ придумал, как сделать дымоуловитель для пайки самостоятельно. Для этого нужно несколько главных деталей. Приобрести их несложно. Весьма вероятно, что они уже есть в домашних запасниках.

Изобретатели рекомендуют в качестве основы для изготовления взять 2 пластиковые миски с разными размерами, которые нужно вложить одну в другую. Во внутренней миске следует вырезать отверстие.

В нем на винтах устанавливают вентилятор. В наружной миске вырезают решетку, на которой крепят металлический каркас из проволоки.

На каркасе закрепляют фильтр. Для пайки подойдет фильтр из кухонной вытяжки. Устанавливают дымоуловитель на ножки, сделанные из толстой проволоки. С таким оборудованием пайка дома станет безопасным занятием.

• Цена: $5.24 + $1.90 = $7.14

Работа с паяльником по-своему интересна и увлекательна. Но вместе с тем и вредна. Поэтому средствами защиты тоже надо своевременно облагородить своё рабочее место. Обзор этот будет об одном из таких средств — вытяжке на кронштейне, которую чисто случайно увидел на таобао и практически не раздумывая захотел её заиметь. Существуют также и другие методы отвода вредных паров (свинцовых и флюса), от дыхательных путей. Например специальные паяльники с вытяжителем, который идёт вдоль ручки паяльника

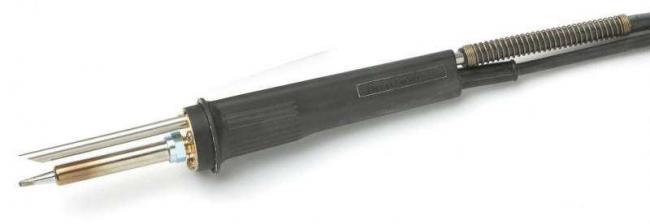

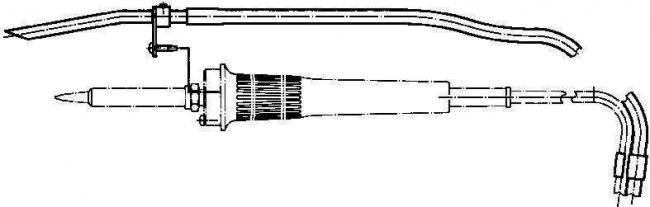

— по мне такой способ несколько неудобен, т.к. это придётся либо покупать новую паяльную станцию со штатной поддержкой вытяжителя, либо продумывать и мастерить эту модификацию уже самому. Есть отдельные настольные варианты с вентилятором и угольным фильтром. Как за дорого, так и за дёшево. — однако почитав отзывы людей, занимающихся пайкой в промышленности, закрались сомнения, т.к. фактически плюс сводится лишь к отводу паров от лица, но фильтр оказывается не эффективен, и вредные пары просто смешиваются с общей массой воздуха в комнате. В промышленности же применяются такие напольные решения с фильтрами на несколько ступеней очистки, но и цена на такое оборудование заставит огорчится даже зажиточного профи, если речь идёт о личном пользовании дома. Я долгое время успешно использовал простой и незамысловатый способ отвода дыма — трубу от напольного кондиционера, с всасывающего конца которой был установлен вентилятор, а второй конец выведен в окно — свою функцию выполняет хорошо, но труба эта большая и не поворотливая, — повернуть под различными углами её не получится без дополнительных «костылей», но и это ещё не всё. Она лопнула. В качестве замены я уже присмотрел несколько гофрированных труб в оффлайне, но на таобао мне попался вариант поинтереснее — тоже по сути труба, но уже на гибком кронштейне, с воронкой и регулируемой заслонкой — почти готовый комплект — к слову, тоже применяется в промышленности, но я решил приспособить этот набор под домашние условия.Переведённые с китайского технические характеристикиМатериал трубы: импортированная нейлоновая тканьТолщина материала: 0.5ммТемпература: -25… +130 градусов ЦельсияДиаметр стальной проволоки: 0.8-2ммМаксимальное давление: 10Па/10м Кроме этого, там сообщается о склеивании этой нейлоновой ткани под высоким давлением для усиления адгезии (сцепляемости материалов) и большей устойчивости при растяжении; также говорится про превосходство нейлоновой ткани по прочности перед трубами из ПВХ и алюминиевой фольги. Помимо того, что я заказывал, в лоте у продавца есть ещё несколько комплектов вытяжек на выбор, которые отличаются размерами воронок, материалами и длинами воздуховодов. На выбор есть воздуховоды из алюминиевой фольги, термостойкого материала (до +150гр.Ц.) и того же ПВХ. Воронки размерами 65-180мм, 100-230мм. Кроме того, можно купить что-то по отдельности, например только воронку или только воронку с кронштейном. Видел там ещё пару вентиляторов. Конкретно я заказал себе набор из 2-метровой нейлоновой трубы и воронки 75-150мм.

Внешний вид

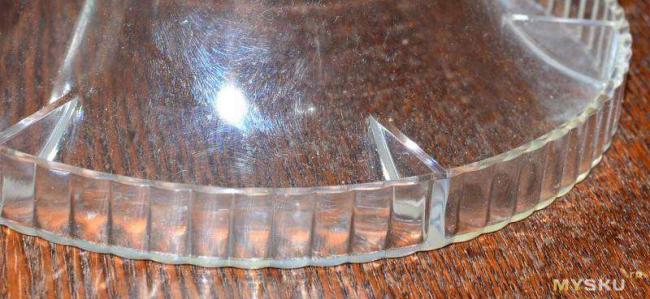

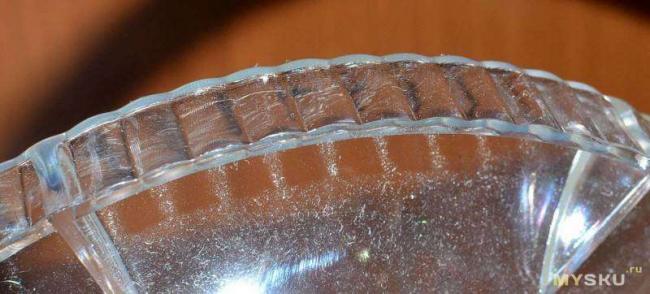

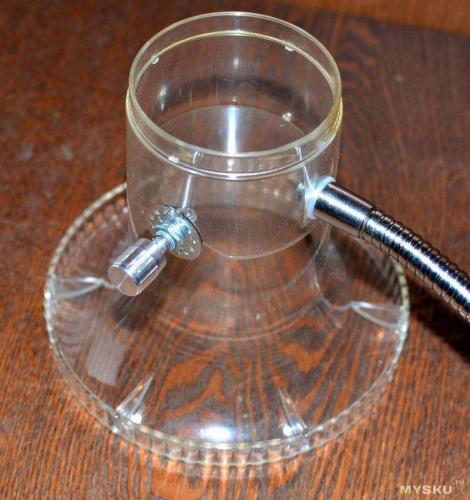

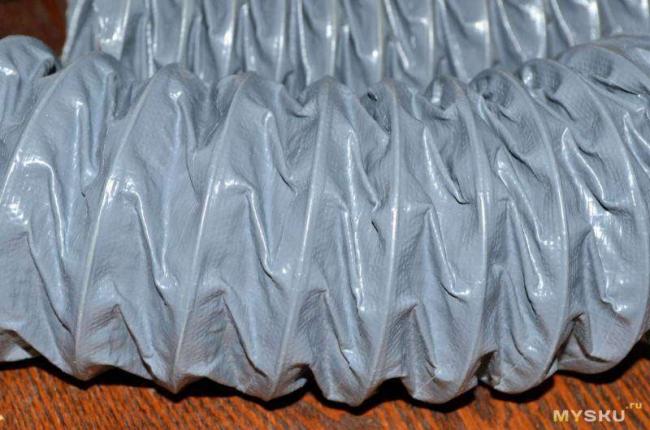

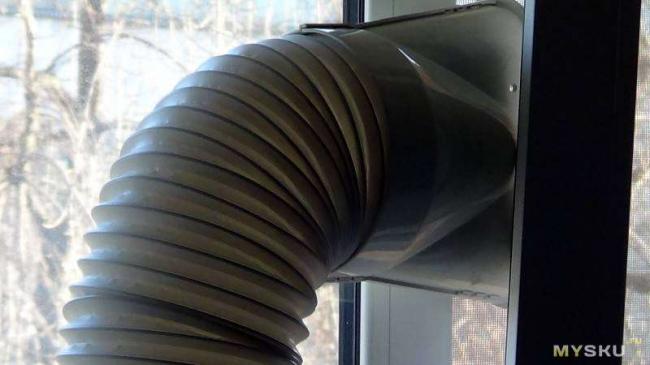

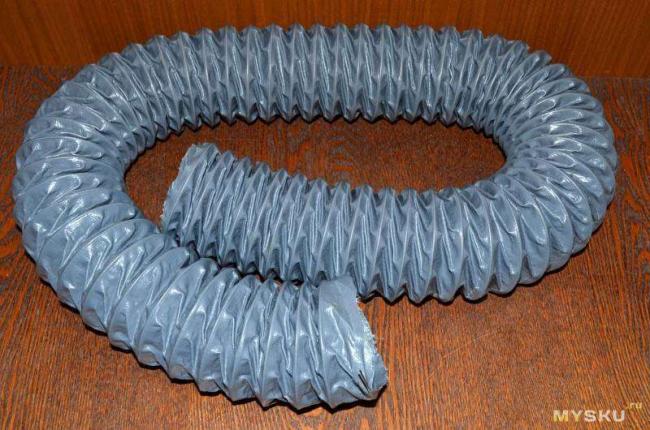

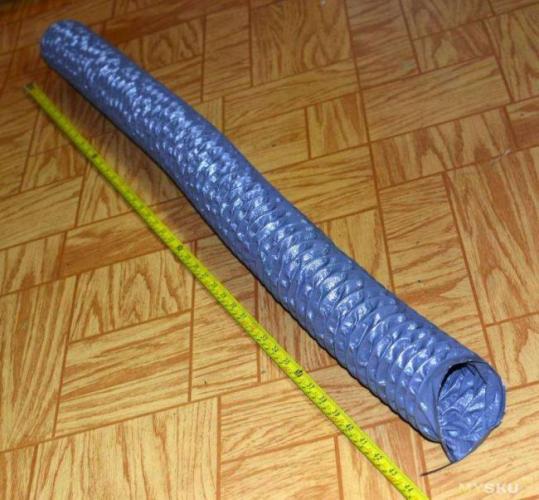

Это самая тяжёлая по весу часть комбинированной посылки с таобао — 1.1кг. Комплект в себя включает:1) Гибкий кронштейн с крепежом к столу и воронкой2) Воздуховод (2 метра)3) Заслонка в воронку4) 2 хомута Цвет серый. Материал на ощупь плотный

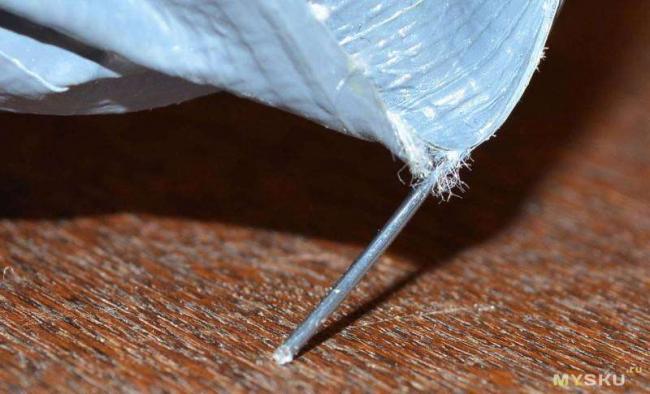

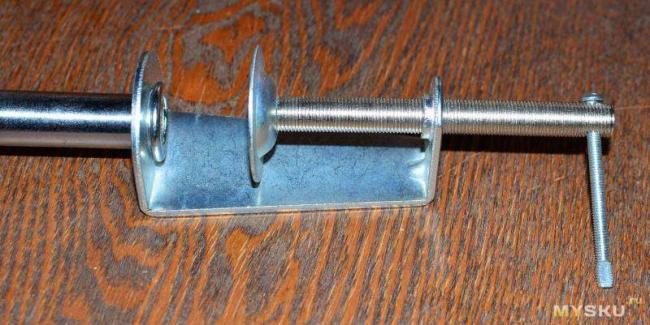

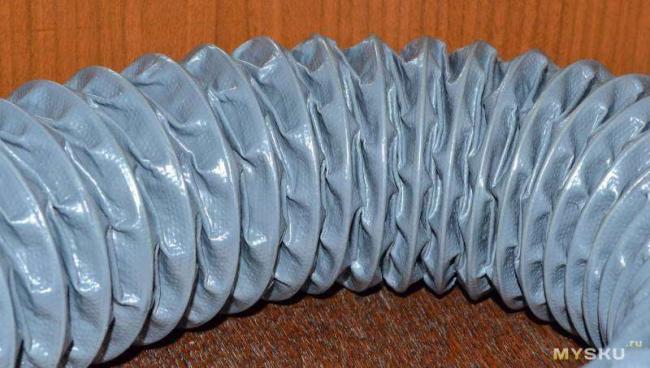

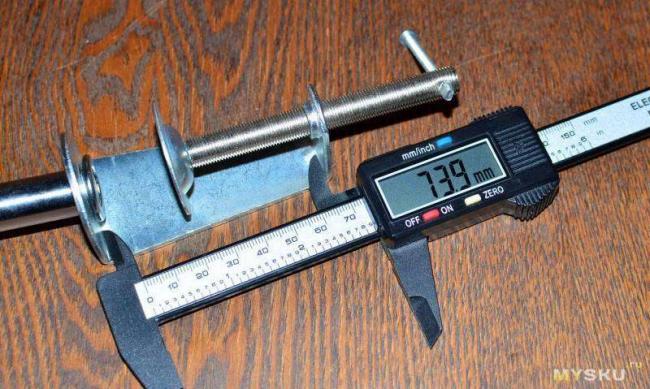

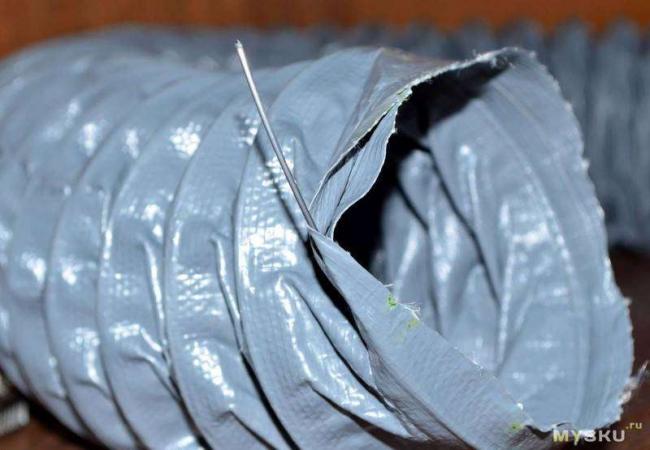

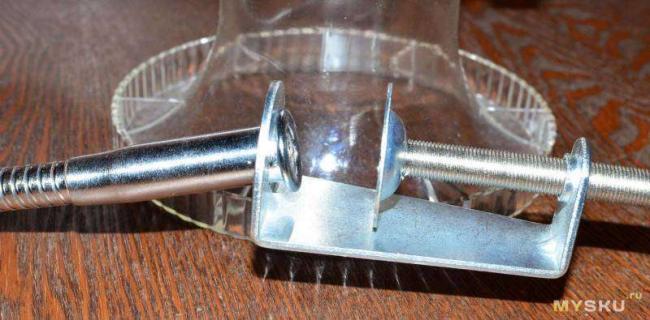

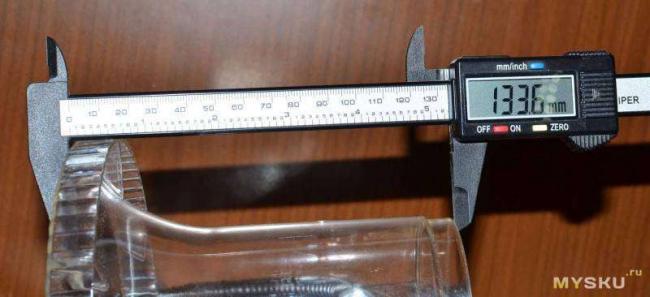

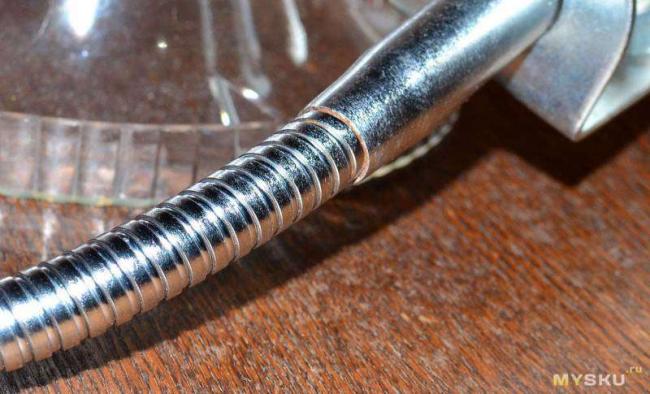

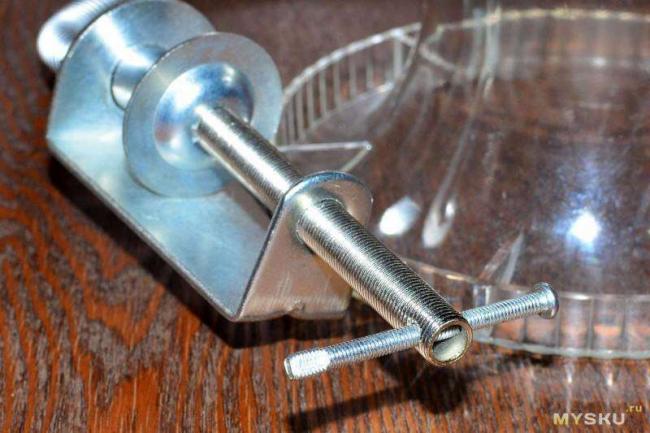

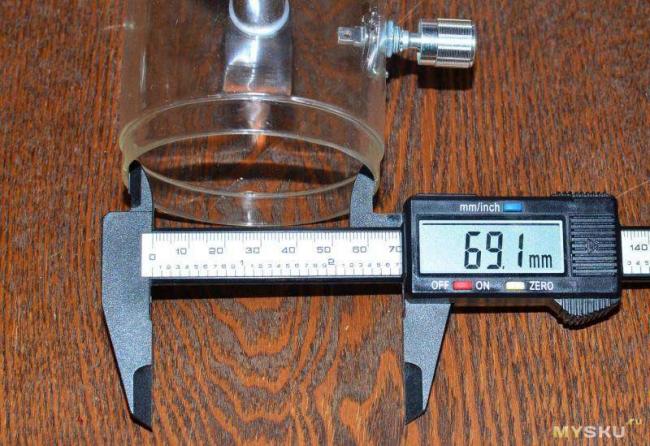

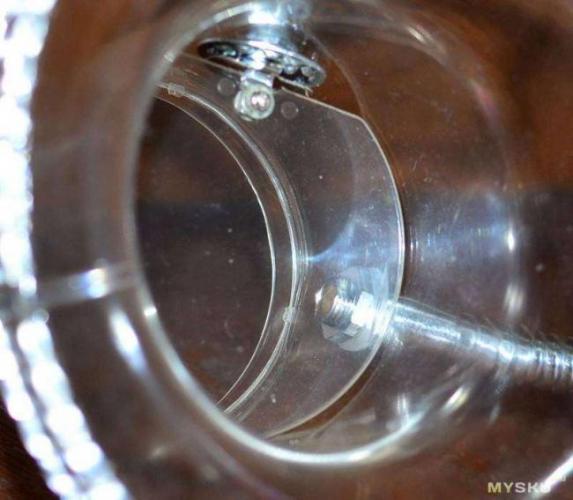

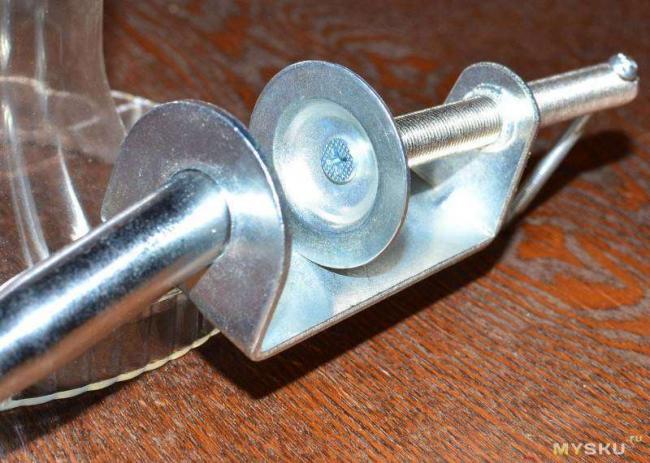

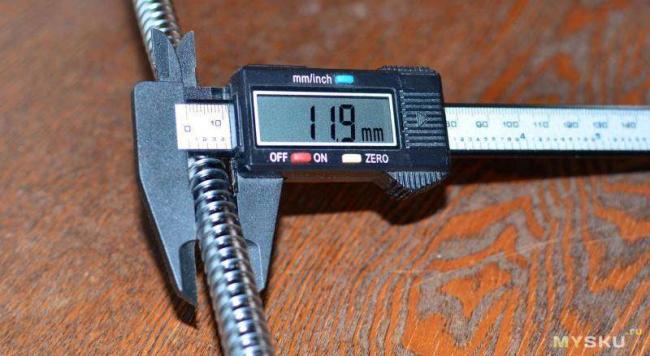

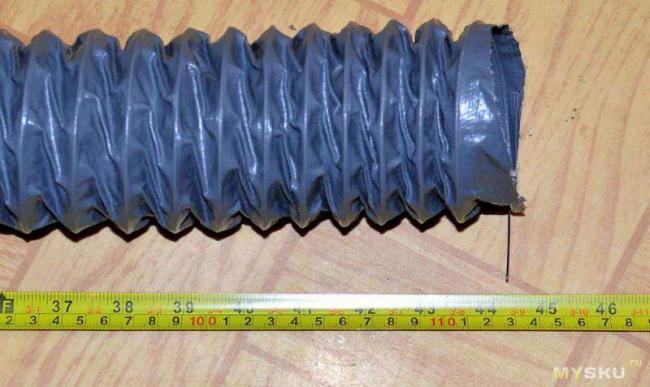

Длина в состоянии покоя немного более 1 метра Диаметр примерно 8 см Внутри труба пахнет, как гуашевые краски для рисования. Со временем этот запах уходит С края обоих концов выходит стальной прут (1мм), который спиралью проходит через всю трубу Как растягивается Сам кронштейн гибкий, но гнётся туго. Его длина 60 см, толщина 12мм На его конце — винтовое крепление к краю стола К воронке крепится при помощи одной гайки через пластиковую прокладку Во внутренней полости кронштейна видна ржавчина Воронка же выполнена из прозрачного ABS пластика По периметру широкой части имеет ребристую поверхность Высота 133.6мм, диаметр в узкой части — около 70мм, в широкой части ~14.5см С внешней боковой стороны выходит поворотная ручка для вращения заслонки. Заслонка по идее — полезная вещь, т.к. в перекрытом состоянии она будет препятствовать сквознякам, если вытяжка установлена через дыру в стене или просверленное отверстие в окне. Заслонка с двумя хомутами Воронка с установленной заслонкой Анимация с демонстрацией изменения положения заслонки Винт закрутил основательно, от чего скоба начала гнутся. Тонковатой её сделали китайцы.

Доработка

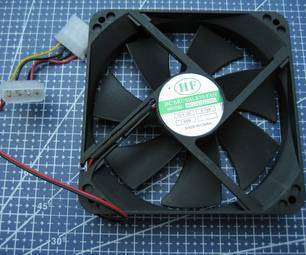

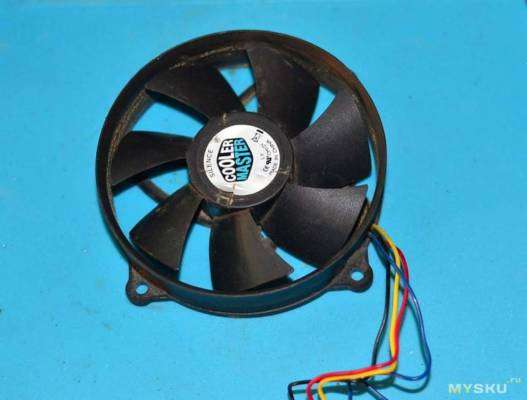

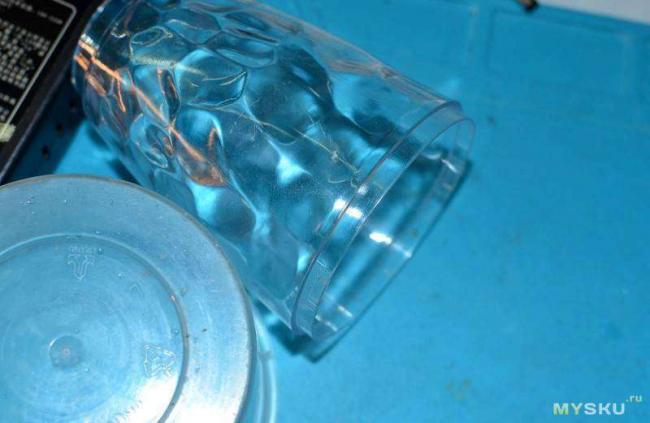

Понятное дело, здесь придётся что-то заколхозить, чтобы привести в рабочее состояние. Этим и займёмся. Для этого случая мне понадобилось всего ничего, старый кулер от компьютера на 12В, баночка из-под мёда, корпус от нерабочего садового светильника на солнечной батарее.

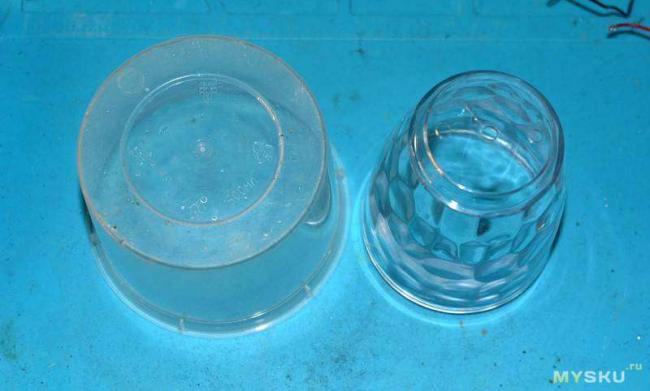

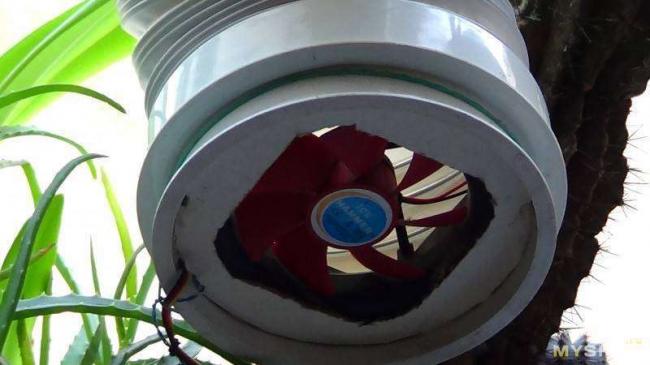

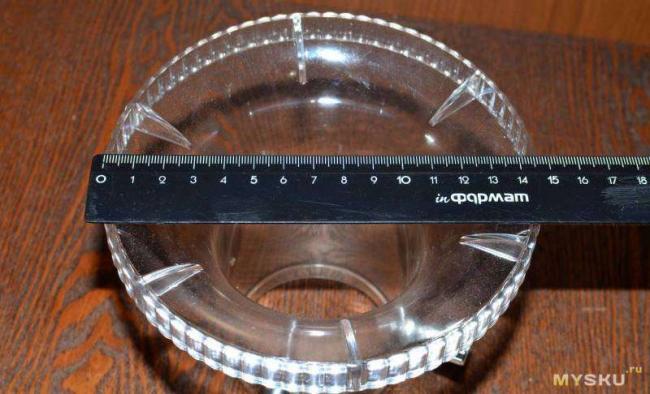

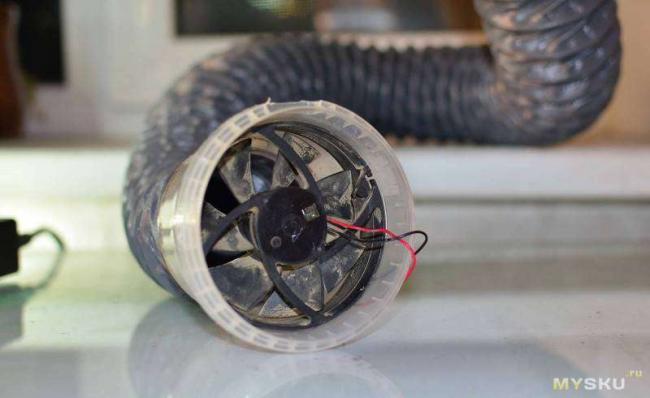

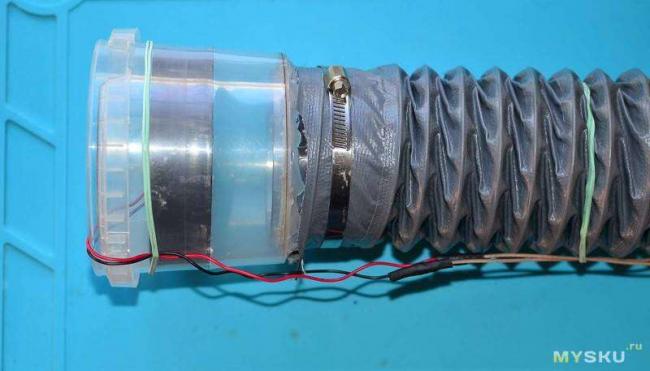

Так как корпус светильника конусообразный, то отрезал от него такую часть, чтобы его без проблем можно было затолкать в вытяжку. В дне баночки вырезал отверстие под корпус. Место стыковки залил клеем. Надел трубку, зафиксировал металлическим хомутом. На выходе установил вентилятор, который при подаче питания работает на выдув. Провода планировал поместить сначала внутри трубки, но решил прижать их канцелярскими резинками с внешней стороны. Отверстия на воронке заклеил синей изолентой Теперь конец трубки можно вывести в окно Длины трубки хватило заподлицо Высота от стола до края воронки при максимально выгнутом кронштейне порядка 37 см т.е. 8-рукий держатель вполне помещается по габаритам Напоследок анимация, как оно выглядит в работе:

Выводы

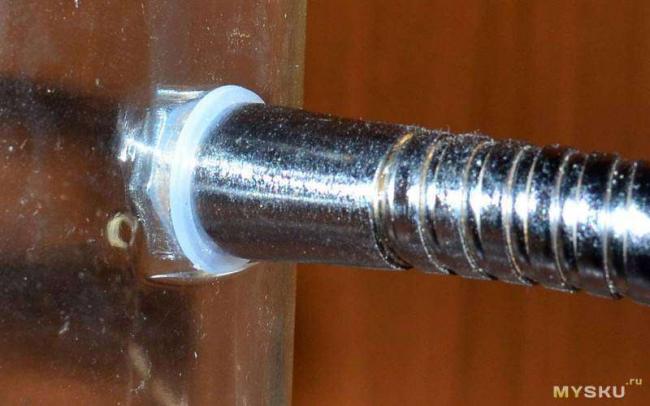

Общей устойчивости конструкции вполне хватает, чтобы её не перекосило при малейшем прикосновении. Запас по грузоподъёмности штатива ощутимо ещё имеется. В дальнейшем собираюсь приделать сюда подсветку на нескольких светодиодах. Из обнаруженных минусов — крепление конца кронштейна к воронке. Хотя бы ещё одну шайбочку нейлоновую доложили. Тонкий металл в месте крепления к столу, отверстия в воронке. Воронка из прозрачного пластика постепенно засоряется пылью, в этом нет ничего удивительного. Из того, что понравилось, — общая гибкость конструкции, поворачивай и направляй как хочешь, от чего возросло удобство в работе. По всасываемости. С установленным 12-вольтовым кулером на выходе трубки, дым начинает засасываться на расстоянии примерно 20см от края воронки, что немного, но вполне терпимо, и уж точно лучше, чем паять вообще без вытяжки, посему вариант сборки далеко не окончателен. Планирую помимо светодиодов, докупить вентилятор помощнее. В целом устраивает вполне. Вытяжка, которая и является самой тяжёлой частью, приобретена в составе комбинированной посылки (1.5кг) через посредника www.yoybuy.com, общая цена с купоном $10/50 составила 40$ + доставка со сборами ~26$. Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта. Используемые источники:
