Простейший преобразователь питания из 12 вольт в 5 вольт (например для камеры Mobius ActionCam 1080p HD ) — Паркфлаер

Для зарядки мобильных устройств обычно используются 5-вольтовые блоки питания, работающие от сетевого напряжения. Напряжение в 5 В можно также получить из 12-вольтовой сети автомобиля или от сетевого блока питания на 12 В. Это можно осуществить, используя несложные схемы с различными стабилизаторами напряжения.

В таких схемах стабилизатор будет ощутимо греться, что ухудшит его параметры выходного тока. Чтобы стабилизатор не перегрелся и не вышел из строя, его необходимо поместить на теплоотвод. Напряжение на входе в стабилизатор не должно быть выше 15 В.

Большинство мобильных устройств определяют подключение к зарядному устройству по наличию перемычки между вторым и третьим пинами. Но схемы коммутации USB могут быть и другими. Об этом лучше почитать в статье о проблемах зарядки через USB.

В схеме используются всего три компонента: сам стабилизатор напряжения и два 16-вольтовых конденсатора номиналом 100 и 330 нФ.

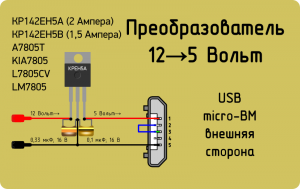

Стабилизаторы напряжения можно использовать советские: 2-амперный КР142ЕН5А или 1,5-амперный КР142ЕН5B. Естественно, возможна их замена на зарубежные аналоги, указанные на картинке, где изображен преобразователь на стабилизаторе КР142ЕН5:

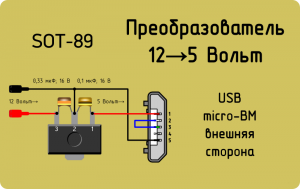

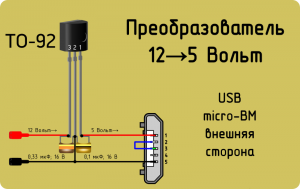

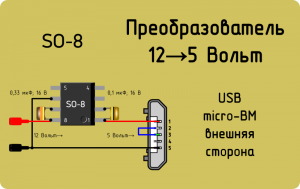

В том случае если ваш преобразователь имеет на выходе ток не больше 0,1 А, то можно воспользоваться стабилизаторами, исполненными в корпусе SO-8, SOT-89 или TO-92. Схемы с такими конвертерами представлены на рисунках ниже:

Стоит добавить, что наипростейший способ сделать преобразователь — это вытащить плату из готового автомобильного адаптера для прикуривателя. Плату этого адаптера необходимо приспособить для работы вне автомобиля. Об этом можно найти много информации.

Дополнительная информация:

Такие стабилизаторы напряжения можно найти в телевизорах с кинескопами. Чаще всего там встречаются микросхемы серии 7805 и 7809.

При отсутствии конденсаторов схема вполне работоспособна. Стабилизатор обладает защитой от перегрева, правда, диапазон достаточно большой — от 65 до 140. Потом наблюдается резкое падение напряжения, и появляются пульсации микросхемы.

Другими словами, если схема питается от батареи, то во входном конденсаторе нет необходимости. Конденсатор на выходе рекомендуется ставить номиналом 1 мкФ и менее, иначе его разряд может сжечь схему, если произойдет короткое замыкание на входе (с той стороны, где располагается батарея).

Чтобы схема была более стабильной, рекомендуется на выходе установить дроссель и пару конденсаторов: керамический номиналом 100-200 нФ и ниобиевый номиналом 500 нФ.

Броски от индуктивной нагрузки не критичны для этой схемы.

Автор: Алексей Алексеевич.

Вот решил сделать мощный преобразователь или мощную зарядку через USB на 5 вольт и до 10 ампер. В очередной раз вспомнил, что в машине отсутствует мощная розетка для зарядки гаджетов и то, что у меня с алишки пришла пачка микросхем MC34063.

Характеристики преобразователя: —Микросхема MC34063 —Входное напряжение от 10 до 16 вольт —Выходное напряжение 5 вольт —Потребляемый ток 1,5А —Ток в нагрузку около 5А (думаю что и 10-ть ампер поднимет с хорошим охлаждением) Радиатор нагревается около 40-ка градусов, размер самой платы небольшой всего 5.5 см на 5.5 см.

В архиве есть рисунок на обратную сторону платы.

Сделать схему решил на SMD компонентах, за вечер спаял печатную плату, пересчитал резисторы и намотал трансформатор. На следующий день вытравил и распаял печатку, схема стартовала с первого раза и без эксцессов.

Проверка нагрузкой; в воду опустил для охлаждения сопротивления-нагрузки.

Категорически рекомендую к повторению, надежность схемы 101%. Схема проверена на переполюсовку, на КЗ и на холостой ход.Трансформатор намотан на кольце желтого цвета диаметр 27 мм, взят из выходной цепи блока питания. Первая обмотка 30 витков провод 1,5-2 мм, вторая обмотка провод 0,5-1 мм витков 60, ровно в два раза больше первичной обмотки. Витки после намотки желательно зафиксировать чтоб не сваливались, можно скотчем. Если транс правильно намотан, то греться он не будет.

Дросселя гантельки из блоков питания, номинал на схеме подписан, чем больше индуктивность тем лучше, но советую подпаять их снизу платы и проверить в работе, чтобы не было звона и нагрева сильного.

По результатам тестирования в машине-радио не шумит, помех в УКВ и ФМ диапазон нет.

Архив к статье; скачать…

Автор; Руслан Сугаипов    г. Нижний Новгород

Недавно приобрёл я камеру Mobius для FPV полётов , и сразу сталкнулся с проблемой его питания . Так как на борту стоит 12 вольтовая батарея, а брать питание с BEC от приёмника неразумно решил вспонить молодость , и взял в руки паяльник. В статье постараюсь показать всё подробно и доходчиво, чтоб самый начинающий и юный моделист смог всё разобрать и за 30 минут спаять такой же преобразователь…..В интернете нашёл простенькую схемку, закупился детальками ( весь бюджет обошелся в 50 рублей вместе с сервоудлинителем , микросхема 7805 на 1ампер , конденсаторы 16 вольтовые , керамические 50 вольтовые) Далее была изготовлена подложка из фольгированого текстолита ( размеры 40 Х 15 мм ) канавки процарапал ножом. Примеряем микросхему где просверлить отверстие под болтик Смазываем термопастой , хоть и потребление камеры небольшое но лишний теплоотвод не помешает Прикручиваем микросхему и фигурно загибаем ножки Припаиваем сервоудлинитель. Так как я не использую звуковой канал с камеры мне достаточно трёх проводов.Далее припаиваем два керамических конденсатора  Припаиваем электролит 470mf 16v , незабываем про полярность !( где полоска с черочкой это минус)  Теперь  припаиваем электролит на 47 mf 16v Что бы ничего не выпирало аккуратно сгибаем конденсаторы чтоб они легли на платку Ну и после проверки работоспособности преобразователя затягиваем его в термоусадочную трубку Вот и всё преобразователь готов.  Чистого безветреного неба и мягких посадок . Спасибо за внимание…. Используемые источники:
