Функциональный генератор

Собираем простой функциональный генератор для лаборатории начинающего радиолюбителя

Доброго дня уважаемые радиолюбители! Приветствую вас на сайте “Радиолюбитель“

Собираем генератор сигналов – функциональный генератор. Часть 1.

На этом занятии Школы начинающего радиолюбителя  мы с вами продолжим наполнять нашу радиолабораторию необходимым измерительным инструментом. Сегодня мы начнем собирать функциональный генератор. Данный прибор необходим в практике радиолюбителя для настройки различных радиолюбительских схем – усилителей, цифровых устройств, различных фильтров и множества других устройств. К примеру, после того как мы соберем этот генератор, мы сделаем маленький перерыв в ходе которого изготовим простое светомузыкальное устройство. Так вот, что бы правильно настроить частотные фильтры схемы, нам как раз очень пригодится этот прибор.

Почему данный прибор называется функциональный генератор, а не просто генератор (генератор низкой частоты, генератор высокой частоты). Прибор, который мы изготовим,  генерирует на своих выходах сразу три различных сигнала: синусоидальный, прямоугольный и пилообразный. За основу конструкции мы возьмем схему С. Андреева, которая опубликована на сайте в разделе: Схемы – Генераторы.

Для начала нам необходимо внимательно изучить схему, понять принцип ее работы и собрать необходимые детали. Благодаря применению в схеме специализированной микросхемы ICL8038 которая как раз предназначена для построения функционального генератора, конструкция получается довольно-таки простой.

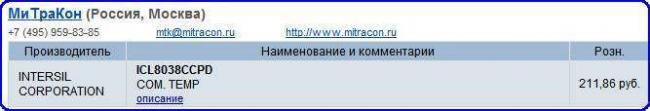

Если у вас возникнут проблемы с покупкой данной микросхемы в обычных радиомагазинах, то придется воспользоваться интернет-магазинами. Для поиска нужной радиодетали на страницах интернет-магазинов, я рекомендую вам воспользоваться специальным сайтом, предназначенным для поиска нужных радиокомпонентов – efind.ru. При этом, прежде чем заказать деталь, надо внимательно изучить цены, порядок оплаты и доставки, срок доставки, почитать отзывы на данный магазин. Вот как например разнятся цены в разных интернет-магазинах:

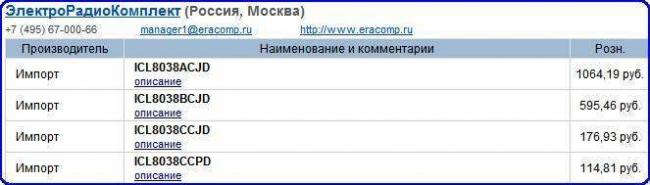

Конечно, цена изделия зависит и от производителя, и от возможностей магазина, и от многих других факторов, но в данном случае мы преследуем одну цель: найти необходимую радиодеталь, которая была бы приемлемого качества и главное – по карману. Вы наверное заметили, что цена микросхемы сильно зависит от ее маркировки (АС, ВС и СС). Чем дешевле микросхема, тем хуже ее характеристики. Я бы порекомендовал остановить свой выбор на микросхеме “ВС”. У нее характеристики не очень сильно отличаются от “АС”, но намного лучше чем у “СС”. Но в принципе, конечно, пойдет и эта микросхема.

Собираем простой функциональный генератор для лаборатории начинающего радиолюбителя

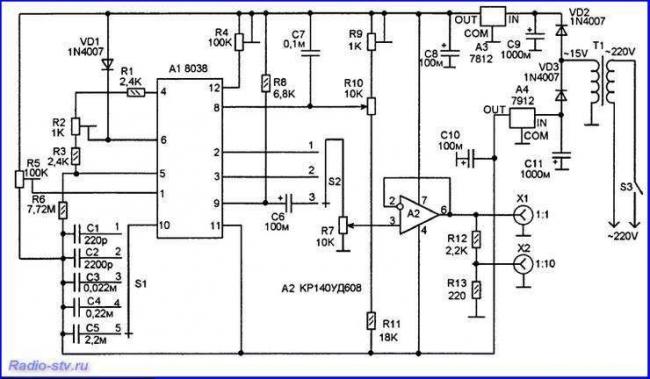

Доброго вам дня уважаемые радиолюбители! Сегодня мы продолжим собирать наш функциональный генератор. Чтобы вам не скакать по страницам сайта, еще раз выкладываю принципиальную схему функционального генератора, сборкой которого мы и занимаемся:

А так же выкладываю даташит (техническое описание) микросхем ICL8038 и КР140УД806:

  Даташит ICL8038 (151.5 KiB, 6,379 hits)

  Даташит КР140УД608 (130.7 KiB, 3,705 hits)

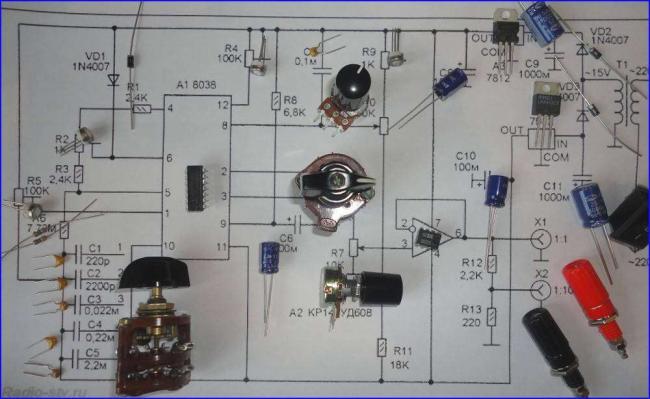

Я уже собрал необходимые детали для сборки генератора (часть у меня была – постоянные сопротивления и полярные конденсаторы, остальные куплены в магазине радиодеталей):

Самыми дорогими деталями оказались микросхема ICL8038 – 145 рублей и переключатели на 5 и 3 положения – 150 рублей. В общей сложности на эту схему придется потратить около 500 рублей. Как видно на фотографии, переключатель на пять положений – двухсекционный (односекционного не было), но это не страшно, лучше больше, чем меньше, тем более, что вторая секция нам возможно пригодится. Кстати, эти переключатели абсолютно одинаковые, а количество положений определяется специальным стопором, который можно установить на нужное число положений самому. На фотографии у меня два выходных разъема, хотя по идее их должно быть три: общий, 1:1 и 1:10. Но можно поставить небольшой переключатель (один выход, два входа) и коммутировать нужный выход на один разъем. Кроме того хочу обратить внимание на постоянный резистор R6. Номинала в 7,72 МОм в линейке мегаомных сопротивлений нет, ближайший номинал – 7,5 МОм. Для того, чтобы получить нужный номинал придется использовать второй резистор на 220 кОм, соединив их последовательно.

Хочу обратить ваше внимание также на то, что сборкой и наладкой этой схемы собирать функциональный генератор мы не закончим. Для комфортной работы с генератором мы должны знать какая частота генерируется в данный момент работы, или нам бывает необходимо установить определенную частоту. Чтобы не использовать для этих целей дополнительные приборы, мы оснастим наш генератор простым частотомером.

Во второй части занятия мы с вами изучим очередной способ изготовления печатных плат – методом ЛУТ  (лазерно-утюжный). Саму плату мы будем создавать в популярной радиолюбительской программе для создания печатных плат – SPRINT LAYOUT.

Скачать программу вы можете на сайте.

Как работать с этой программой, я вам пока объяснять не буду. На следующем занятии, в видео файле, покажу как создать нашу печатную плату в этой программе, а также весь процесс изготовления платы методом  ЛУТ.

Страницы: 1 23<tabltd>

Добавить ссылку на обсуждение статьи на форумеРадиоКот >Схемы >Аналоговые схемы >Генераторы >

Простой аналоговый функциональный генератор (0,1 Гц — 8 МГц)

Автор: SSMix Опубликовано 10.09.2012 Создано при помощи КотоРед.

           Лет 10-15 назад у радиолюбителей заслуженной популярностью пользовалась микросхема MAX038, на основе которой можно было собрать несложный функциональный генератор, перекрывающий полосу частот 0,1 Гц – 20 МГц. Правда цена микросхемы сильно кусалась, а в последнее время достать MAX038 стало практически невозможно. Такая вот странная политика у производителя. Появившиеся клоны MAX038 имеют по сравнению с ней весьма скромные параметры. Так, у ICL8038 максимальная рабочая частота составляет 300 кГц, а у XR2206 – 1 МГц. Встречающиеся в радиолюбительской литературе схемы простых аналоговых функциональных генераторов также имеют максимальную частоту в несколько десятков, и очень редко, сотен кГц.

            Поэтому в своё время автором для настройки разнообразных схем был разработан и изготовлен аналоговый функциональный генератор, формирующий сигналы синусоидальной, прямоугольной, треугольной формы и работающий в диапазоне частот от 0,1 Гц до 8 МГц.

Вид спереди:

Вид сзади:

Генератор имеет следующие параметры:

            амплитуда выходных сигналов:

              синусоидальный……………………………1,4 В;

              прямоугольный……………………………..2,0 В;

              треугольный…………………………………2,0 В;

            диапазоны частот:

               0,1…1 Гц;

               1…10 Гц;

               10…100 Гц;

               100…1000 Гц;

               1…10 кГц;

               10…100 кГц;

               100…1000 кГц;

               1…10 МГц;

           напряжение питание………………………….220 В, 50 Гц.

           За основу разработанной схемы функционального генератора, приведенной ниже, была взята схема из [1]:

           Генератор выполнен по классической схеме: интегратор + компаратор, только собран на высокочастотных компонентах.

           Интегратор собран на ОУ DA1 AD8038AR, имеющем полосу пропускания 350 МГц и скорость нарастания выходного напряжения 425 В/мкс. На DD1.1, DD1.2 выполнен компаратор. Прямоугольные импульсы с выхода компаратора (выв. 6 DD1.2) поступают на инвертирующий вход интегратора. На VT1 выполнен эмиттерный повторитель, с которого снимаются импульсы треугольной формы, управляющие компаратором. Переключателем SA1 выбирают требуемый диапазон частот, потенциометр R1 служит для  плавной регулировки частоты. Подстроечным резистором R15 устанавливается режим работы генератора и регулируется амплитуда треугольного напряжения. Подстроечным резистором R17 регулируется постоянная составляющая треугольного напряжения. С эмиттера VT1 напряжение треугольной формы поступает на переключатель SA2 и на   формирователь синусоидального напряжения, выполненный на VT2, VD1, VD2. Подстроечным резистором R6 выставляются минимальные искажения синусоиды, а подстроечным резистором R12 регулируется симметрия синусоидального напряжения. С целью уменьшения коэффициента гармоник верхушки треугольного сигнала ограничиваются цепями VD3, R9, C14, C16 и VD4, R10, C15, C17. С буфера DD1.4 снимаются импульсы прямоугольной формы. Сигнал, выбранный переключателем SA2, подаётся на потенциометр R19 (амплитуда), а с него — на выходной усилитель DA5, выполненный на  AD8038AR. На элементах R24, R25, SA3 выполнен выходной аттенюатор напряжения  1:1 / 1:10.

           Для питания генератора использован классический трансформаторный источник с линейными стабилизаторами, формирующими напряжения +5В, ±6В и ±3 В.

           Для индикации частоты генератора была использована часть схемы от уже готового частотомера, взятая из [2]:

           На транзисторе VT3 выполнен усилитель-формирователь прямоугольных импульсов, с выхода которого сигнал поступает на вход микроконтроллера DD2 PIC16F84A. МК тактируется от кварцевого резонатора ZQ1 на 4 МГц. Кнопкой SB1 выбирается по кольцу цена младшего разряда 10, 1 или 0.1 Гц и соответствующее время измерения 0.1, 1 и 10 сек. В качестве индикатора использован WH1602D-TMI-CT с белыми символами на синем фоне. Правда угол обзора у этого индикатора оказался 6:00, что не соответствовало его установке в корпус с углом обзора 12:00. Но эта неприятность была устранена, как будет описано ниже. Резистор R31 задаёт ток подсветки, а резистором R28 регулируется оптимальная контрастность. Следует отметить, что программа для МК была написана автором [2] для индикаторов типа DV-16210, DV-16230, DV-16236, DV-16244, DV-16252 фирмы DataVision, у которых процедура начальной инициализации по-видимому не подходит к  индикаторам WH1602 фирмы WinStar. В результате после сборки частотомера на индикатор ничего не выводилось. Других малогабаритных индикаторов в продаже на тот момент не было, поэтому пришлось вносить изменения в исходник программы частотомера. Попутно в ходе экспериментов была выявлена такая комбинация в процедуре инициализации, при которой двухстрочный дисплей с углом обзора 6:00 становился однострочным, причём достаточно комфортно читаемым при угле обзора 12:00. Выводимые в нижней строке надписи-подсказки о режиме работы частотомера стали не видны, но они особо и не нужны, т.к. дополнительные функции этого частотомера не использованы.

           Конструктивно функциональный генератор выполнен на печатной плате из одностороннего фольгированного стеклотекстолита размерами 110х133 мм, разработанной под стандартный пластиковый корпус Z4. Индикатор установлен на палате вертикально на двух уголках. С основной платой он соединён при помощи шлейфа с разъёмом под IDC-16. Для соединения высокочастотных цепей в схеме использован тонкий экранированный кабель. Вот фото генератора со снятой верхней крышкой корпуса:

           Перечень элементов и чертёж платы в Layout5 прилагаются.

           После первого включения генератора необходимо проконтролировать питающие напряжения, а также установить подстроечным резистором R29 напряжение -3В на выходе DA7 LM337L. Резистором R28 устанавливается оптимальная контрастность индикатора. Для настройки генератора необходимо подключить осциллограф к его выходу, переключатель SA3 установить в положение 1:1, SA2 —  в положение, соответствующее напряжению треугольной формы, SA1 – в положение 100…1000 Гц. Резистором R15 добиваются устойчивой генерации сигнала. Переместив движок резистора R1 в нижнее по схеме положение, подстроечным резистором R17 добиваются симметричности треугольного сигнала относительно нуля. Далее переключатель SA2 необходимо перевести в положение, соответствующее синусоидальной форме выходного сигнала, и подстроечными резисторами R12 и R6 добиться соответственно симметричности и минимальных искажений синусоиды.

           Вот что получилось в итоге:

Меандр 1 Мгц:

Меандр 4 Мгц:

Треугольник 1 Мгц:

Треугольник 4 Мгц:

Синус 8 Мгц:

            Следует отметить, что на частотах свыше 4 Мгц на треугольном и прямоугольном сигналах начинают наблюдаться искажения, связанные с недостаточной полосой пропускания выходного усилителя. При желании этот недостаток можно легко устранить, если перенести усилитель выходного каскада DA5 в цепь от истока VT2 к SA2, т.е. использовать его как усилитель синусоидального сигнала, а вместо выходного усилителя применить повторитель на ещё одном ОУ AD8038AR, пересчитав соответственно сопротивления делителей треугольного (R18, R36) и прямоугольного (R21, R35) сигналов  на меньший коэффициент деления.

    Литература:

    1) Широкодиапазонный функциональный генератор. А.Ишутинов. Радио №1/1987г.

    2) Экономичный многофункциональный частотомер. А.Шарыпов. Радио №10-2002.

Файлы:Плата в Layout, перечень элементов, прошивка, исходник, наклейки

Все вопросы в Форум.

—>

</divv></td>—> —> SELECTORNEWS — покупка, обмен и продажа трафика —> —>

Функциональный генератор, иногда называемый Генератором сигналов это устройство или схема , которая производит множество различных сигналов на желаемой частоте. Он может генерировать синусоидальные, прямоугольные, треугольные и пилообразные сигналы, а также другие типы выходных сигналов.

Существует множество готовых интегральных микросхем генератора сигналов, и все они могут быть включены в схему для получения различных требуемых периодических сигналов.

Одним из таких устройств является микросхема ICL8038 прецизионного генератора сигналов, способный создавать синусоидальные, квадратные и треугольные выходные сигналы с минимальным количеством внешних компонентов или настроек. Его диапазон рабочих частот может быть выбран от 0,001 до 300 кГц, путем правильного выбора внешних компонентов.

Все осцилограммы которые вы увидете будут сняты вот с такого модуля

Генератор сигналов ICL8038 представляет собой монолитную интегральную схему, способную создавать высокоточные синусоидальные, квадратные, треугольные, пилообразные и прямоугольные сигналы с минимумом внешних компонентов. Выходная частота может быть задана в диапазоне от 0,001 Гц до более 300 кГц с использованием внешних компонентов.

Заявленные производителем характеристики выглядят довольно интересно

Low Frequency Drift with Temperature. . . . . . .250 ppm/C

Температурный дрифт, это наверное одна из самых важных для генератора характеристик, показывающая как сильно влияет изменение температуры на стабильность выходной часты и измеряется в миллионных долях или ppm. В данном случае 250ppm означает, что при установленной частоте в 100 кГц каждый градус она будет В«уплыватьВ» на 25 Гц.

Low Distortion. . . . . . . . . . . . . . . . 1% (Sine Wave Output)

High Linearity . . . . . . . . . . . . . . . . В 0.1% (Triangle Wave Output)

С каждым следующим блоком искажения увеличиваются вплоть до 10% в преобразователе синуса.

Wide Frequency Range . . . . . . . . . . . 0.001Hz to 300kHz

Variable Duty Cycle . . . . . . . . . . . . . . 2% to 98%

Ширина заполнения от 2% до 98%, но к сожалению в данном модуле мне не удалось получить такое заполнение

High Level Outputs . . . . . . . . . . . . . . . TTL to 28V

Внешний конденсатор C, подключенный к 10 выводу, заряжается и разряжается двумя источниками тока. Источник тока #2 включается и выключается триггером, а источник тока #1 постоянно включен. Предполагается, что триггер находится в состоянии, при котором источник тока #2 выключен, и конденсатор заряжается током I, напряжение на конденсаторе линейно возрастает со временем. Когда это напряжение достигает уровня компаратора № 1 (установленного на 2/3 напряжения питания), триггер срабатывает, изменяет состояния и освобождает источник тока #2. Этот источник тока обычно несет ток 2I, поэтому конденсатор разряжается с помощью тока I, и напряжение на нем линейно падает со временем.

Когда напряжение на конденсаторе достигнет уровня компаратора #2 (установленного на 1/3 напряжения питания), триггер переключается в исходное состояние, и цикл начинается снова.

Как уже говорилось выше сигнал с пилообразной формы получается прямо с конденсатора. Он поступает на буфер Q35 и выходит с комплиментарной пары Q39-Q40.

Прямоугольная форма сигнала же уже доступна с выхода триггера проходит через собственный буфер на транзисторах Q23 и Q24 которые могут обеспечить более высокую нагрузку. Как вы заметили, в схеме коллектора отсутствует pull-up резистор, поэтому нужно использовать внешний как на схеме снизу.

Как я уже говорил в начале, тестировать мы будем на готовом модуле с алиэкспресс.

Синус, канал #1 желтый — прямой выход с микросхемы, канал #2 синий — выход через конденсатор, постоянная составляющая заблокирована.

Мне захотелось восстановить схему этого модуля и посмотреть что своего внесли китайские мануфактурщики. Распаивать исходную плату не стали, поэтому обошлись визуальным осмотром и прозвонкой цепи в нескольких спорных случаях.

Схема копирует некоторые схемотехнические решения из даташита. Например включение сопротивлений и диода в цепи пинов 4 и 5

Так же выглядит цепь подстройки частоты подключенная к 8 пину.

Из неудачных моментов в данной схемотехнике можно отметить уплывание частоты при изменении ширины заполнения.

Плату мы развели в easyEda с тем же расположением компонентов, и трассировка практически идентична оригинальной.

Посмотреть, скопировать или задать вопросты также можно тут :

https://easyeda.com/kisly.va/icl8038-board-1

По мотериалам паблика В  в вконтакте
