GSM оповещатели об отключении электроэнергии — принцип действия и функции

Содержание статьи:

Электричество – это обязательная составляющая работы всех бытовых электроприборов. Его отключение может привести к невозможности пользоваться техникой и риску возникновения поломок и неполадок. Контролировать электроэнергию можно с помощью специального устройства, которое называется GSM сигнализатор отклонения электричества. Это приспособление используется в частных домах, офисах, квартирах и других помещениях. Сигнализатор является обязательной частью системы «умный дом”.

Описание устройства

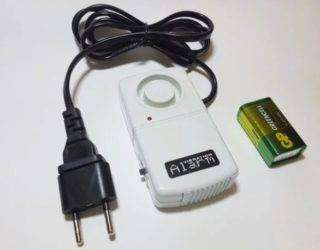

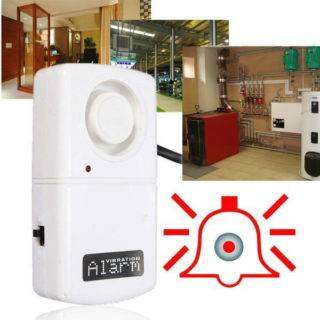

Сигнализатор отключения сети 220 вольт Alarm

GSM системы давно зарекомендовали себя как высокоэффективный способ защиты электрической сети и жилья. Они отличаются надежностью, безопасностью, качеством работы. Стоимость таких систем не высока и зависит от наличия дополнительных функций. Но даже дорогостоящее устройство окупается уже через год постоянной работы.

Сигнализация отключения электроэнергии устанавливается на дачах, в квартирах, коттеджах, музеях, офисных помещениях и других важных объектах. С ее помощью посредством СМС сообщений владелец может оперативно получать информацию о состоянии электрической энергии, незаконном проникновении, различных аварийных ситуациях.

Главными функциями являются оповещение хозяина дома и соответствующих служб о проникновении в дом преступников, утечке газа, возгорании. Пользователь может удаленно подключать и отключать приборы, управлять другими функциями.

Сигнализатор состояния сети 220В имеет встроенную сирену

К преимуществам относятся:

• надежность;
• безопасность;
• своевременное оповещение о возникновении аварийной ситуации;
• сообщение о низком уровне заряда или слабом сигнале сети;
• мобильность;
• наличие резервного блока питания в некоторых моделях;
• легкость установки и обслуживания;
• возможность записи нескольких номеров телефона для сообщения о состоянии сети;
• автономность работы при отключении электропитания;
• стильный внешний вид;
• низкая стоимость.

С помощью сигнализатора можно создать в доме эффект присутствия. Это актуально, если дом остается на длительное время без присмотра. В случайном порядке будет осуществлено включение света, музыкального центра, телевизора. Создание эффекта присутствия хозяев в доме спугнет потенциальных грабителей.

Основное применение – контроль бытовых приборов. Также осуществляется управление источниками света, аквариумной системой. Может использоваться в оранжереях, садах и теплицах для включения и выключения ламп, системы автополива.

Конструкция сигнализатора

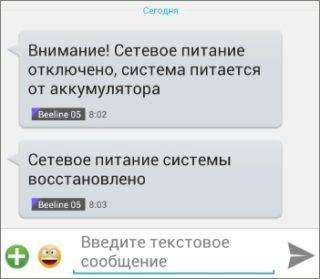

SMS на экран смартфона о выключении сетевого питания

Каждый GSM сигнализатор имеет свой комплект поставки. Многие известные производители при покупке предлагают клиентам различные пульты дистанционного управления с дополнительными функциями. Электрическая схема всех сигнализаторов схожа, отличия связаны с дополнительными опциями.

Внутри прибора располагается плата и сим карта. Через нее устройство должно оповещать владельца квартиры о состоянии электросети. Сообщение приходит на мобильный телефон пользователя. В составе присутствуют датчики отключения электроэнергии, температуры, дыма и другие в зависимости от функционала. Работает устройство от аккумулятора или батарейки. Время автономной работы может составлять от нескольких часов до нескольких суток. Все зависит от емкости батареи, мощности, времени использования, модели.

Характеристики устройства

Есть разные модели GSM сигнализаторов, они отличаются своими техническими характеристиками:

• дальность действия;
• виды используемых датчиков;
• способ передачи сигнала;
• время автономной работы;
• количество телефонных номеров для оповещения;
• количество подключаемых устройств;
• число подключаемых брелоков;
• способ оповещения о возникновении непредвиденной ситуации;
• параметры центрального пульта;
• диапазон рабочих температур.

Пульт в зависимости от марки и стоимости может иметь экран или несколько индикаторных светодиодов. Дизайн системы сигнализации различный, можно подобрать прибор под интерьер дома.

Настройка и монтаж

Схема звукового сигнализатора отключения электричества

Настройка сигнализатора не вызывает сложностей даже у новичков. Пользователь самостоятельно устанавливает количество номеров, на которые будет отправлено сообщение, и число подключаемых брелоков. Самостоятельно регулируется способ оповещения – СМС и звонок или только текстовое сообщение. Для обеспечения максимального уровня безопасности рекомендуется ставить звонок и сообщение. При недостатке баланса на сим-карте прибор не сможет оповестить владельца.

Пользователю периодически будет приходить сообщение с данными о состоянии электросети, температуре модуля, балансе карты. Частоту отправки информации можно самостоятельно установить в настройках. Если сигнализатор срабатывает ложно, оповещение можно отключить. При этом выполнять защитную функцию он не прекратит.

Монтаж сигнализатора зависит от того, какой тип системы используется – проводной или беспроводной. Проводные устройства стоят дешевле, но их установка сложна. Для подключения потребуется прокладка специальных экранированных кабелей. Подобный монтаж осуществляется только профессионалами.

Установка беспроводного устройства проще и не вызывает особых проблем. Достаточно лишь закрепить сигнализатор на стене и настроить его. Подробная инструкция с пошаговым описанием вкладывается в комплект к GSM оповещателю.

Советы по выбору

При покупке датчика отключения электричества проверьте, сколько сенсоров можно подключить к одному устройству

Чтобы подобрать лучшее устройство, пользователь должен разбираться в характеристиках каждой модели. Для облегчения задачи рекомендуется придерживаться следующих правил:

• Заранее узнать о совместимости сигнализатора с разными датчиками.
• Проверить, сколько сенсоров можно подключить к прибору. Для дачи и квартиры достаточно подключение 1-4 датчиков, для частного дома – 4-8 сенсоров.
• Выяснить, поддерживаются ли блоком разные варианты передачи сигнала тревоги владельцу и охранным службам.
• Узнать, есть ли возможность подключиться к общему охранному пульту в помещениях, где хранятся особо ценные объекты.
• Просчитать, какое время автономной работы потребуется от конкретного сигнализатора.
• У качественного сигнализатора должна быть возможность управления внешними устройствами.
• Перед покупкой нужно заранее решить, в каком помещении будет установлен прибор. Исходя из этого выбирается подходящий сигнализатор по температурному режиму, устойчивости к влажности и пыли.
• Каким образом программируется и настраивается система. Для настройки некоторых сигнализаторов может потребоваться установка дополнительных утилит.

При покупке нужно обратить внимание на изготовителя и страну производства. К популярным компаниям, выпускающим сигнализационное оборудование, относятся Falcon, Altronics, Evolution, Ginzzu, Цезарь Сателлит.

Добро пожаловать на ресурс «Электрические схемы»! Несмотря на тотальное увлечение «юзерством», любители «ковыряться» в электронике и конструировать  еще не перевелись, что не может не радовать. У нас  те, кто не забыл, как держать в руках паяльник, найдут  электрические схемы отечественных и импортных телевизоров, радиоприемников и других бытовых приборов, справочную информацию по электронным компонентам, а также описания и схемы интересных любительских разработок.

В разделе «Новости» вы можете познакомиться с последними достижениями в мире электроники, а на странице Программ поискать полезное для радиоконструктора ПО. Все материалы в свободном доступе без ограничений и скачивание их не требует ни регистрации, ни «подтверждения человечности». Единственная просьба – не использовать материалы, полученные практически даром, в шкурных целях.

Заранее спасибо и Welcome!

Для просмотра документов в формате .djvu можно воспользоваться программой просмотра формата, которая не требует установки и может работать с любого носителя. Размер архива — 487 КБ.

Скачать

Если вы не нашли необходимую информацию, то к вашим услугам простая форма обратной связи. Заполните ее, и мы постараемся вам помочь. Эта же форма даст возможность ресурсу публиковать именно те материалы, которые вам интересно было бы увидеть.

12:09 2013-02-21 / Ангелина Гор / МегаФон Exclusive

Мобильные технологии настолько прочно вошли в нашу жизнь, что управление банковским счетом и отслеживание местоположения абонента с телефона, стало обыденностью. Однако есть среди всех этих гаджетов и сервисов такие, которые заслуживают более пристального внимания.

Например, SMS-розетка, управляющая электричеством, а также регулирующая климат-контроль в доме или квартире. Думаете, это ненужная безделушка? Как бы не так! Тестирование этого гаджета мы доверили постоянному читателю нашего портала Ангелине Гор. Что из этого получилось, читайте в нашем материале.

Откровенно говоря, с техникой я не очень-то дружу. У меня даже компьютеры зависают чаще, чем у других. Тем интереснее было получить на тест инновационный гаджет – SMS-розетку. Как SMS может быть связано с розеткой? Что это за чудо-юдо такое?

Как оказалось, устройство представляет собой электрическую розетку, похожую по форме на зарядник для никель-металлогидридных батареек (которые AAA), правда с разъёмом для штепселя. При этом подача электричества осуществляется дистанционно посредством специальных SMS-команд. Кроме того, пользователь девайса может в режиме реального времени узнавать температуру воздуха помещения и многое другое.

Комплект поставки, размеры, внешний вид

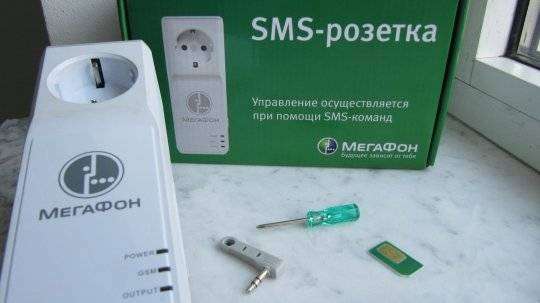

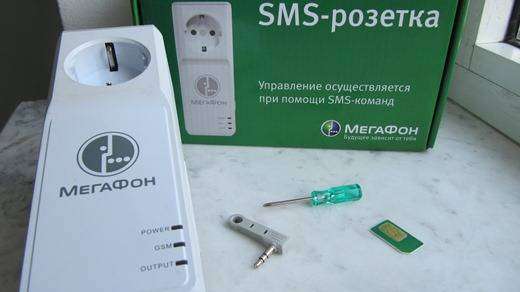

SMS-розетка поставляется в ярко-зелёной коробке с лейблом «МегаФон». В ней находится сама розетка, а также маленькая отвертка и какой-то непонятный элемент в виде присоединяемого штекера (оказалось, что это датчик температуры).

Сам прибор представляет собой параллелепипед со штепсельной вилкой на одном из боков и розеткой для подключения с противоположной. Размеры устройства – 16х5,5х6,5 сантиметров, а с учетом вилки глубина увеличивается до 9 сантиметров. Масса гаджета – порядка 450 грамм.

Я бы не стала называть SMS-розетку компактной. В большую сумку она, конечно же, поместится, а вот дамскую – нет.  Хотя вопрос, зачем девушке, вроде меня, SMS-розетка в сумке?

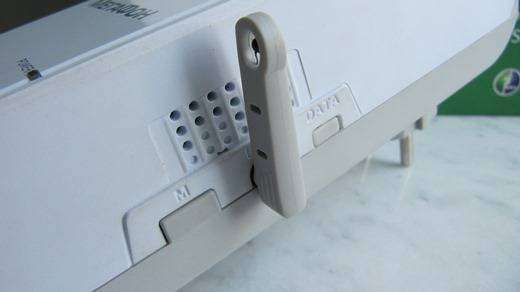

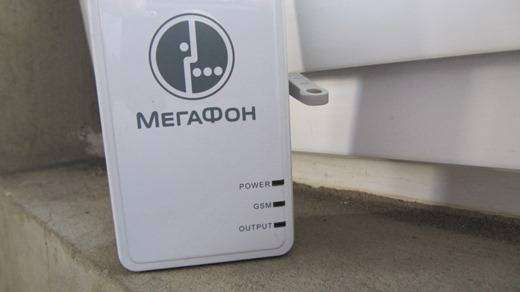

На корпусе имеется три индикатора (питание, GSM-сигнал, питание подключенного устройства), разъём для датчика температуры, кнопка M для подачи электричества на подключенную технику и динамик.

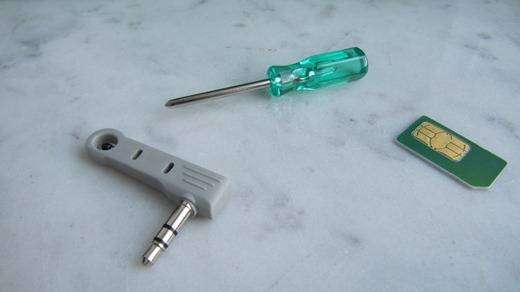

Комплект поставки:

• SMS-розетка «МегаФон Senseit GS1»
• Крестовая отвёртка
• Термодатчик
• Инструкция

Знакомство и базовая функциональность

Для того чтобы понять, как это работает, недостаточно полагаться на свою интуицию. Не каждый день приходится разбираться с SMS-розетками! Именно поэтому я начала вчитываться в инструкцию.

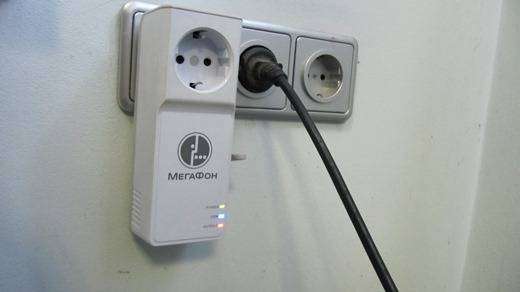

Оказалось, что розетка работает от обычной контактной сети. Достаточно перевести переключатель на задней стороне в режим ON, то есть ВКЛ и вставить в любую домашнюю или офисную розетку. Девайс заработает. Подключить к ней можно практически любую технику мощностью не более 3 000 Вт.

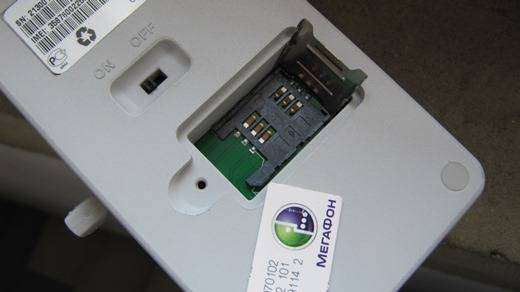

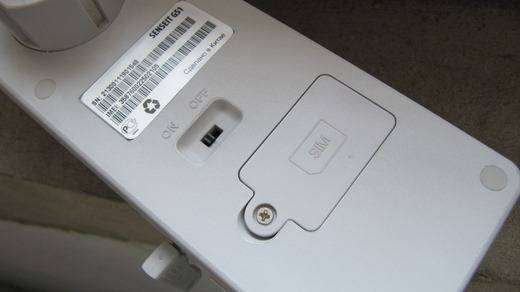

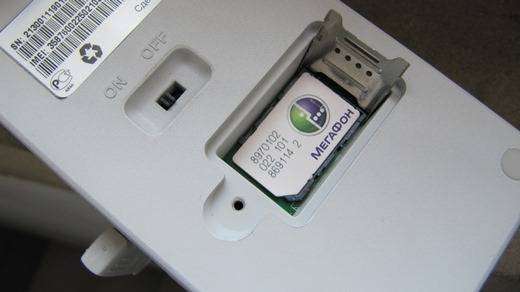

Для управления розеткой понадобится SIM-карта «МегаФона». Вставляется она в специальный отсек на задней стороне с надписью SIM. Причем процесс этот невозможен без отвёртки, которая идёт в комплекте. Раскручиваем винт. Снимаем крышку. Вставляем SIM-карту. Закрываем крышку. Закручиваем винт. После этого розетка готова к работе.

В инструкции к розетке написано, что при помощи SMS-команд и звонков можно включать и отключать питание подключенных в нее устройств (возможно включение сетевых фильтров), а также устанавливать время включения или отключения прибора. Это означает, что вы можете дистанционно управлять питанием компьютера, вентилятора, кондиционера, обогревателя, систем подогрева воды или полов, полива газона и растений на даче, систем освещения и т.п.

Ещё на память приходит вариант подключения к такой умной розетке утюга (если у него нет встроенного режима автоотключения). Подключили и не волнуетесь, все ли в порядке. Даже если забыли, отправляете SMS или звоните на номер розетки и электричество отключается. Сказка!

Неплохо здесь реализованы функции климат-контроля. Так, девайс способен отправлять сообщения с данными о температуре воздуха в помещении на ваш номер телефона. Кроме того, предусмотрено регулирование энергоснабжения обогревателей или охлаждающих систем в пределах установленного диапазона температур. При этом розетка автоматически отключит обогреватель или вентилятор, как только температура в комнате достигнет запрограммированного уровня.

Ещё устройство может отправлять SMS-уведомление при отключении центрального электричества или при резком изменении температуры. Получается своеобразный контролер за всем, что происходит в доме.

Настройка и управление

Для того чтобы установить связь между SMS-розеткой и вашим телефоном, необходимо отправить сообщение на соответствующий номер розетки с текстом #00# (узнать номер телефона на «МегаФоне» можно, вставить эту SIM-карту в любой телефон и набрав USSD запрос: *225*1*3#). После этого на ваш номер придет SMS с текстом: «Добро пожаловать. Вы получили доступ к SMS-розетке. Пароль: 1234».

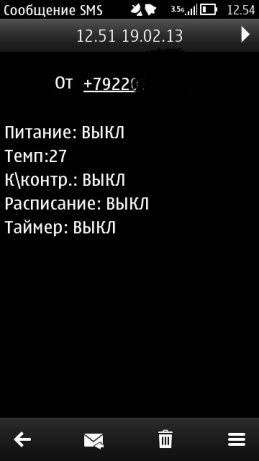

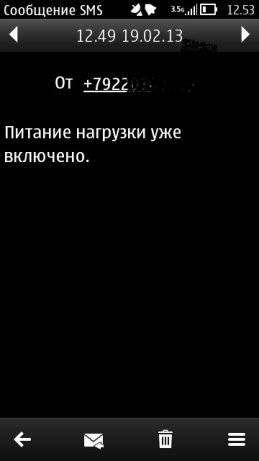

Чтобы включить SMS-розетку и какой-либо прибор, подключенный через неё, надо отправить сообщение с текстом #01#, чтобы выключить — #02#. В ответном SMS вам придёт сообщение с параметрами розетки, а также информацией о температуре в помещении. Помимо этого вы просто можете позвонить на номер розетки, получите тот же результат.

Стоит отметить, что исполнение команды происходит в течение 4-5 секунд после отправки соответствующего SMS. Со стороны это выглядит, как настоящее волшебство. На деле – стандартное дистанционное управление.

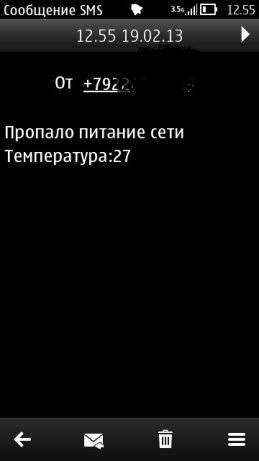

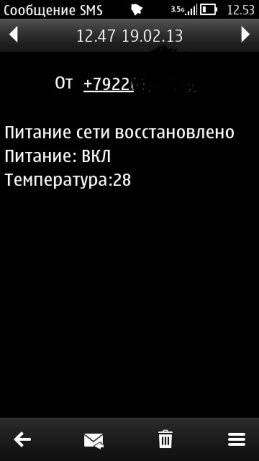

Стоило мне отсоединить розетку от контактной сети, на связанный телефон пришло SMS с текстом: «Пропало питание сети. Температура: +27». При подсоединении обратно: «Питание сети восстановлено. Температура: +28».

Работа по расписанию и таймеру

Помимо простых действий можно установить также автоматическое расписание работы. Для этого нужно активировать эту функцию, отправив сообщение #128#1# на номер розетки. В дальнейшем расписание можно установить командой формата #129#День#ВремяВключения#ВремяОтключения#– Время работы надо указывать в пределах одних суток. Если же надо, чтобы розетка работала каждый день в одно и то же время, то есть возможность запрограммировать и это. От «1» до «7» — соответствующий день недели. Код «0» — ежедневно, код «8» — будни.

Например, SMS с текстом #129#8#1815#1900# будет означать включение прибора по будням с 18:50 до 19:00.

Такой формат использования будет очень актуален для домашних систем полива, либо домашних конвекторов, нагревателей, а также вентиляторов.

Кроме того, можно устанавливать таймер на включениеотключение. Это актуально, когда нужно включить, например, вентилятор или обогреватель перед вашим приходом или отключить. Задаётся диапазон времени от 0 до 720 минут. Все работает на ура.

Например, SMS с текстом #138#0#90# будет означать выключение прибора через 3 часа.

Функция климат-контроля

Помимо прочего SMS-розетка может обеспечивать функции климат контроля. Например, можно настроить устройство на включение, когда температура в помещении опустится ниже 20 градусов и выключится, когда воздух прогреется выше 24 градусов. Такой режим можно использовать для нагревательных приборов. Есть режим и для охлаждения.

Последовательность будет противоположная.

Пример команды здесь будет выглядеть следующим образом: #159#0#20#24#.

Другие полезные коменды:

Стоимость

Стоимость SMS-розетки 2 990 рублей. Плюс для неё будет нужно докупить sim-карту.  При этом какой-то специальный тарифный план или дополнительная услуга не потребуется. SMS-сообщения, отправляемые в ходе работы SMS-розетки, оплачиваются в соответствии с выбранным тарифным планом.

Итоги

Протестировав SMS-розетку могу сказать, что это весьма интересное устройство, однако оно очень нишевое.

Если вы часто находитесь вне дома или офиса, где нужно контролировать какие-то системы или приборы, то SMS-розетка «МегаФона», безусловно, поможет. В остальных случаях, это лишь игрушка.

Сложность вызывает, пожалуй, отсутствие какого-то отдельного приложения под смартфоны и телефоны для управления. Вот и приходится набирать всевозможные цифровые команды, которые запомнить невозможно, особенно, если это касается настройки функций климат-контроля и программирования по времени. А если к этому прибавить женскую память и забывчивость, то это становится проблемой.

Будем надеяться, что через какое-то время появится специальное приложение, которое значительно упростит управление этим умным устройством.
